Для забезпечення електроенергією споживачів, які розташовані у приміщеннях з підвищеною вологістю, використовуються вологозахищені розетки.
З метою визначення ступеня захисту пристрою від проникнення всередину його корпусу сторонніх предметів або речовин, у тому числі і вологи, розроблена спеціальна система класифікації — Ingress Protection Rating.
Класифікація ступенів захищеності
Ця класифікація побудована з урахуванням вимог міжнародних стандартів IEC 60529 (ГОСТ 14254-96), вона передбачає поділ електротехнічного обладнання на 8 груп по вологозахищеністю, а також на 6 груп за ступенем захисту від пилу. Приналежність кожного виробу до тієї або іншої групи визначається головним чином конструкцією корпуса. Відповідність корпусу тією чи іншою мірою захисту встановлюється шляхом випробувань і вказується в технічному описі приладу, при цьому відповідна маркіровка наноситься на його корпус (наприклад — IP 44).
Маркування складається з букв IP і двох цифр, перша з яких вказує рівень захищеності виробу від проникнення всередину його корпусу твердих предметів, а друга – від впливу рідини.
За ступенем захищеності від механічних впливів на робочу частину пристрою розрізняють 6 типів пристроїв. Найбільш низька ступінь, якій відповідає код IP 0Х, не забезпечує захист від випадкового дотику до струмоведучих частин. Пристрої з найбільш високим ступенем захищеності від механічного впливу (IP67, IP65, IP66) забезпечують повну пилонепроникність.
У багатьох випадках, в тому числі і для установки розетки у ванній, досить використовувати пилозахищені пристрою (IP55, IP54). Проте найбільш прийнятним варіантом по співвідношенню ціни і мірою захисту є вироби з маркуванням IP44.
Друга цифра коду IP, що характеризує захищеність електротехнічного пристрою, показує ступінь вологонепроникності:
- IP Х0 – оболонка пристрою не захищає його від впливу вологи.
- Х1 – корпус пристрою захищає від капаючої води.
- Х2 – забезпечується захист від крапель, що падають під кутом до 150 оболонці.
- Х3 – забезпечення захисту від дощу (напрямок бризок води може становити до 600 до вертикальної осі виробу).
- Х4 – пристрій повністю захищений від бризок води. Найбільш поширений тип IP 44 / IP 54.
- Х5 – оберігання від спрямованої струменя води.
- Х6 – захист від води, що подається під напором.
- Х7 – корпус пристрою забезпечує його захист при короткочасному зануренні у воду.
- Х8 – оберігання при зануренні у воду на глибину більше 1 м, при цьому пристрій повністю зберігає працездатність.
В якості допоміжної інформації після числового коду вказуються літери. Наприклад, буква Н позначає високовольтне обладнання, W – додатковий захист від погодних умов, М – проведення випробувань, під час яких пристрій з рухомими механізмами знаходилося в працюючому стані.
Розетка IP69
У відповідності зі стандартом DIN 40050-9 до існуючої класифікації пристроїв за ступенем захищеності додається ще один вид — ІР69К, до якого відносяться вироби в корпусах, здатних захистити робочі механізми від дії води під час миття під високим тиском.При проведенні ремонтних робіт в квартирі вироби такого типу використовувати недоцільно.
Захист розетки у ванній кімнаті повинна відповідати одному з наступних типів: IP44, IP55, IP54, IP67, IP65.
Розетка IP44
До найбільш поширених видів розеток, які використовуються для установки у ванних кімнатах, відносяться пристрої зі ступенем захисту IP 44.
Щоб оцінити особливості конструкції цих виробів, а також правила їх підключення та експлуатації, слід ознайомитися з вимогами керівних документів до облаштування електропроводки в приміщеннях з підвищеною небезпекою.
Особливості монтажу електричної проводки у ванних кімнатах
До недавнього часу встановлення розетки у ванній не дозволялася з міркувань безпеки. На сьогоднішній день наявність такого пристрою, просто необхідно для живлення споживачів, до яких належать пральні машинки, джакузі, апарати для сушіння рук, фени, електробритви і т. д. Тому установка розеток, відповідних ступеня не нижче IP44, допускається за умови виконання певних вимог електробезпеки.
До основним вимогам до елементів електричної проводки у ванній кімнаті відносяться:

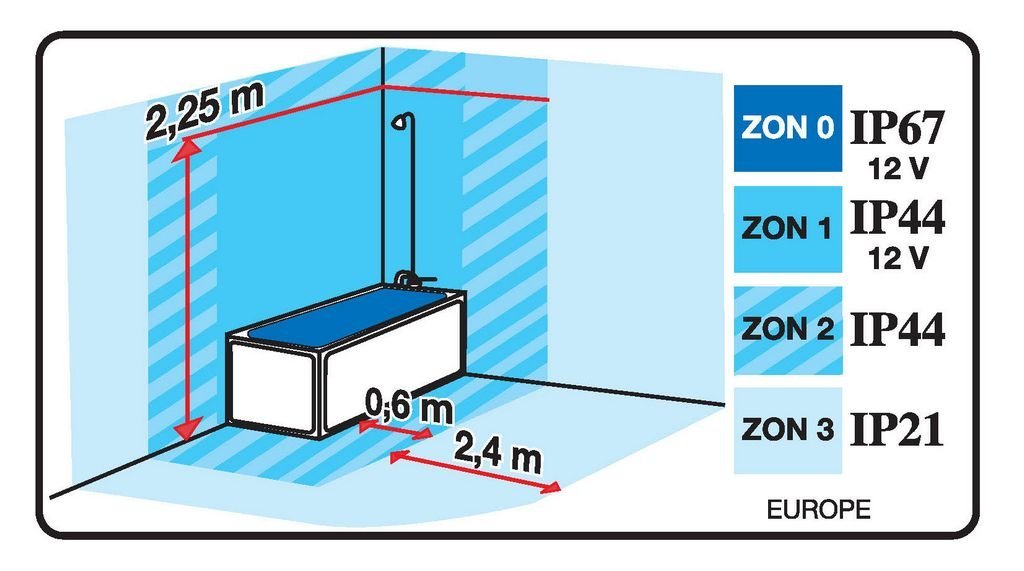

Згідно існуючого поділу ванної кімнати на зони безпеки, вимоги до електричних розеток, встановленим у кожній з цих зон, істотно відрізняються:
Сьогодні заборона на установку в зонах 0, 1, 2 приміщень з підвищеною вологістю поширюється на розподільні коробки, розетки, електричні щитки, а також вимикачі. У таких місцях напруга харчування дозволених до експлуатації пристроїв (наприклад, світильників), не повинна перевищувати 12 Ст.

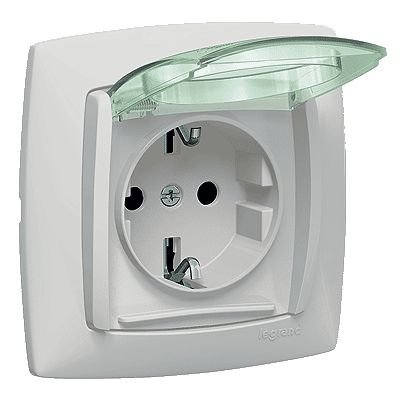

Розетки зі ступенем захисту IP44 і вище являють собою пристрої, укладені в герметичний пластиковий корпус. Передня частина цього виробу оснащується відкидною кришкою, яка захищає штепсельний роз’єм від попадання на нього бризок.

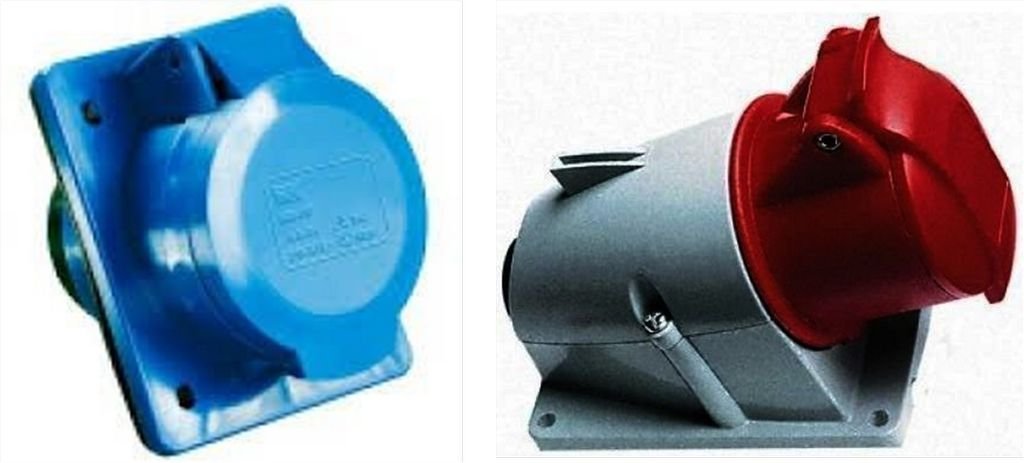

Існує кілька варіантів технічного виконання таких розеток (IP 44 і вище) в залежності від їх номінального струму. Пристрої, розраховані на струм 16 А, призначені для установки в трифазних електричних мережах.

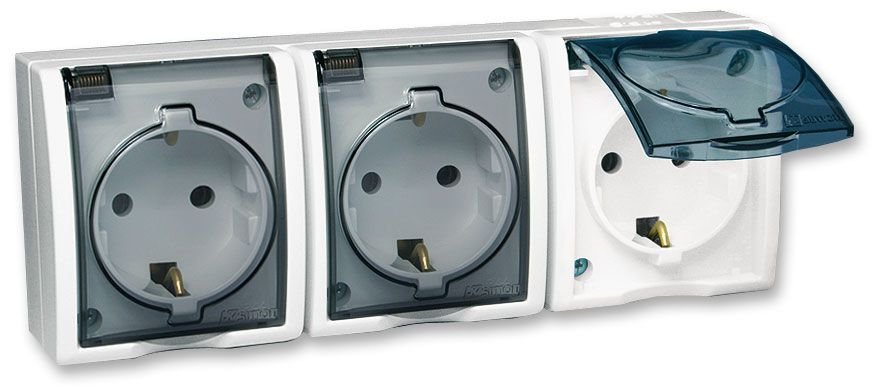

За типом розетки зі ступенем захисту IP44 розрізняють накладні і вбудовані. Розетки накладного типу більш зручні в установці. Таке технічне рішення дозволяє досягти високого ступеня вологозахищеністю пристрої незалежно від якості монтажу підрозетника. У свою чергу, вбудовані розетки забезпечують більш естетичний зовнішній вигляд і традиційно використовуються в якості елементів прихованої електропроводки.
Особливості монтажу розетки зі ступенем захисту IP44
В цілому установка розетки у ванній кімнаті здійснюється таким же чином, як і в інших приміщеннях квартири. Однак при монтажі електричної проводки слід пам’ятати про такі особливості:
Таким чином, вологозахищені розетки зі ступенями захисту IP44, IP67, IP65, IP54, IP55 є найбільш прийнятними пристроями для установки у ванній кімнаті, однак при їх підключенні необхідно в точності слідувати вимогам ПУЕ щодо забезпечення електробезпеки.
