Підключення розетки з заземленням є обов’язковою умовою безпечної експлуатації потужних споживачів електроенергії. На сьогоднішній день такі пристрої входять до складу будь-якої домашньої електропроводки і можуть бути встановлені самостійно. Саме тому при проведенні ремонту в квартирі важливо знати, як підключити розетку із заземленням.
Особливості конструкції
Розетка з заземлюючим контактом являє собою пристрій, який призначений для штепсельного підключення споживача електроенергії до мережі. При цьому одночасно здійснюється з’єднання корпусу електроустановки з контуром заземлення. Такою додатковою функцією і обумовлена головна особливість конструкції розеток цього типу – наявність заземлюючих контактів.

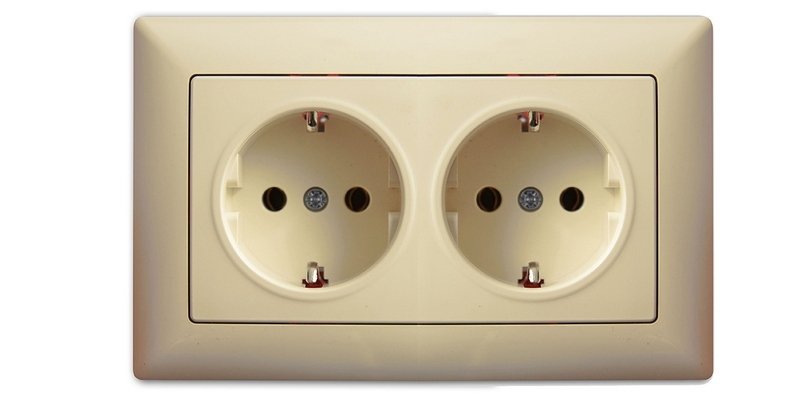

Необхідно відзначити, що в різних країнах використовуються різні конструкції даних электроизделий. У нашій країні найбільш поширеним є тип F, передбачає наявність спеціальних металевих скоб, розташованих у нижній і верхній частині поглиблення, в яке вставляється вилку електроприладу.
Ці контакти розміщуються таким чином, щоб забезпечити їх замикання перш силових ланцюгів. Така конструкція дозволяє досягти максимального рівня електробезпеки навіть у випадку пробою ізоляції на корпус. Актуально використовувати ці види роз’ємів у вологих приміщеннях і поблизу безпосереднього контакту з водою, наприклад, у ванній кімнаті, туалеті і кухні.
Зайве говорити, що розетки без заземлення не здатні забезпечити прийнятну захист від ураження електричним струмом.
Принцип дії захисного заземлення
Щоб правильно зрозуміти призначення і принцип дії розетки з заземленням слід детальніше розглянути схему її схему підключення.

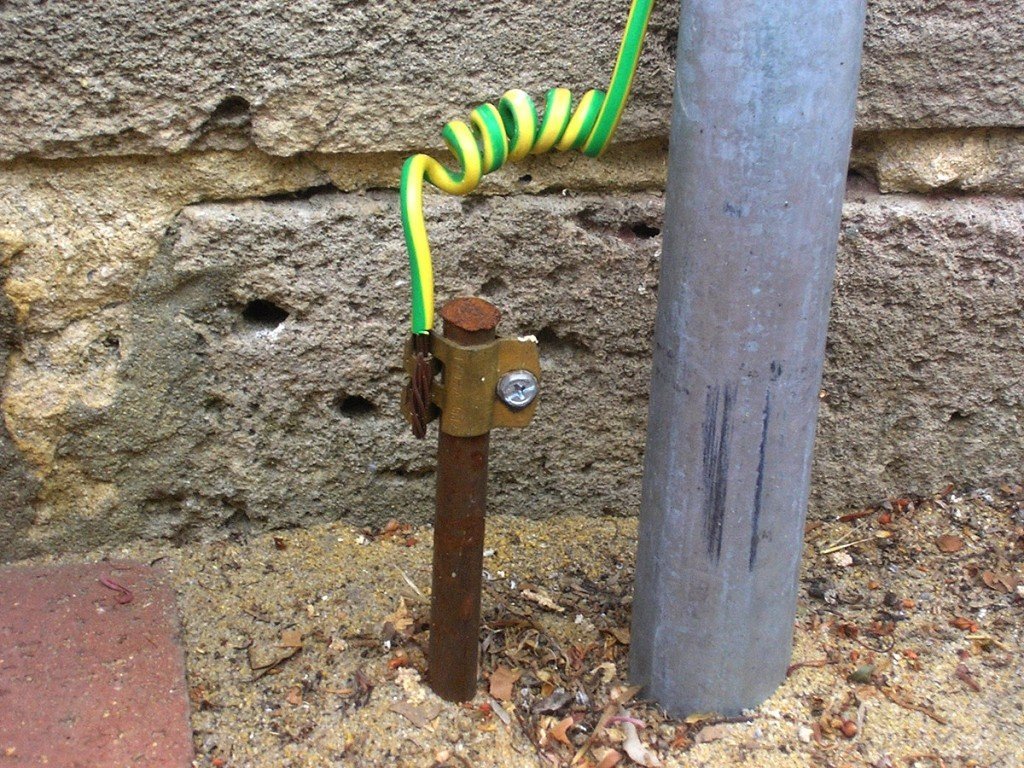

Установка розеток із заземленням дозволяє забезпечити з’єднання металевого корпусу електроустановки з заземлюючим контуром. У нормальних умовах експлуатації таке з’єднання ніяк не впливає на роботу елементів електричної мережі, її експлуатаційні характеристики залишаються такими ж, як і при використанні розетки без заземлення. Однак при пошкодженні ізоляції заземлення дозволяє забезпечити відсутність високого потенціалу на корпусі відносно землі. Також воно запобігає накопиченню статичної електрики. Досягається це завдяки наявності дротового зв’язку з низьким активним опором між металевими деталями корпусу і землею. У цьому випадку при торканні людини до заземленої електроустановці ураження електричним струмом не відбудеться, оскільки опір шкіри у багато разів вище, ніж опір контуру заземлення.
Недоліки залемляющего контуру
Незважаючи на очевидні переваги, якими володіє розетка з заземленням, все ж її застосування має певні недоліки:
Всі ці недоліки ясно свідчать про те, що крім розеток із заземляючими контактами в електропроводці сучасних квартир повинні використовуватися пристрої, що дозволяють забезпечити додаткову безпеку споживачів. До таких пристроїв відносяться УЗО і диференціальні автомати, що дозволяють миттєво вимкнути ділянку електричної ланцюга, в якому струм витоку перевищує допустимі значення.
Правила підключення
В даний час при будівництві житла повсюдно застосовується схема електричної проводки, що передбачає використання трипровідною електричної мережі. Така мережа використовує крім фазного і нульового, ще й заземлюючий провід.
Поширеною помилкою, що допускається при установці розеток із заземленням, є приєднання заземлюючого контакту до нульової клемі розетки.
Занулення є одним з технічних засобів забезпечення електробезпеки, принцип його роботи полягає в тому, щоб при замиканні фазного проводу на корпус забезпечити спрацьовування автоматичних вимикачів. Однак у випадку обриву нульового проводу або помилкової зміни місць фази і нуля в розподільній коробці може виникнути ситуація, коли на корпусі електроустановки виявиться фазна напруга.
Якщо для монтажу електропроводки в квартирі був використаний двожильний провід і розетки без заземлення, то для забезпечення безпеки, необхідно до кожної з них підвести заземлюючий провідник або повністю перделать проводку на трехпроводную.
Оскільки це завдання в більшості випадків пов’язано з масштабними ремонтними роботами і часто неможливо, то доцільно використовувати заземлення тільки для найбільш потужних споживачів, таких як електричні плити, пральні і посудомийні машини, бойлери, системи теплої підлоги і т. д.

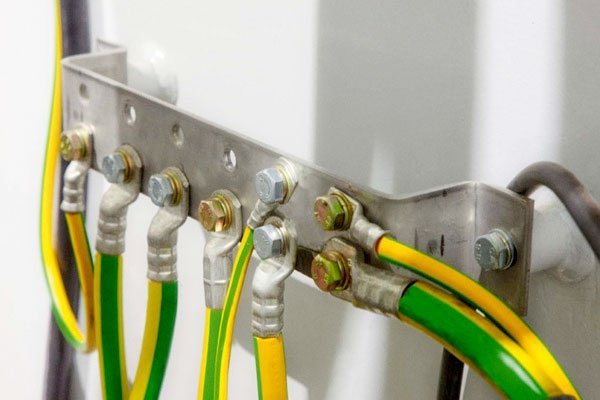

Всі ці пристрої можна підключати через розетки без заземлення, вони вимагають прокладки окремих ліній, що підключаються безпосередньо до електричного щитка. У багатоквартирних будинках заземлення, як правило, приєднується до корпусу розподільного щитка.

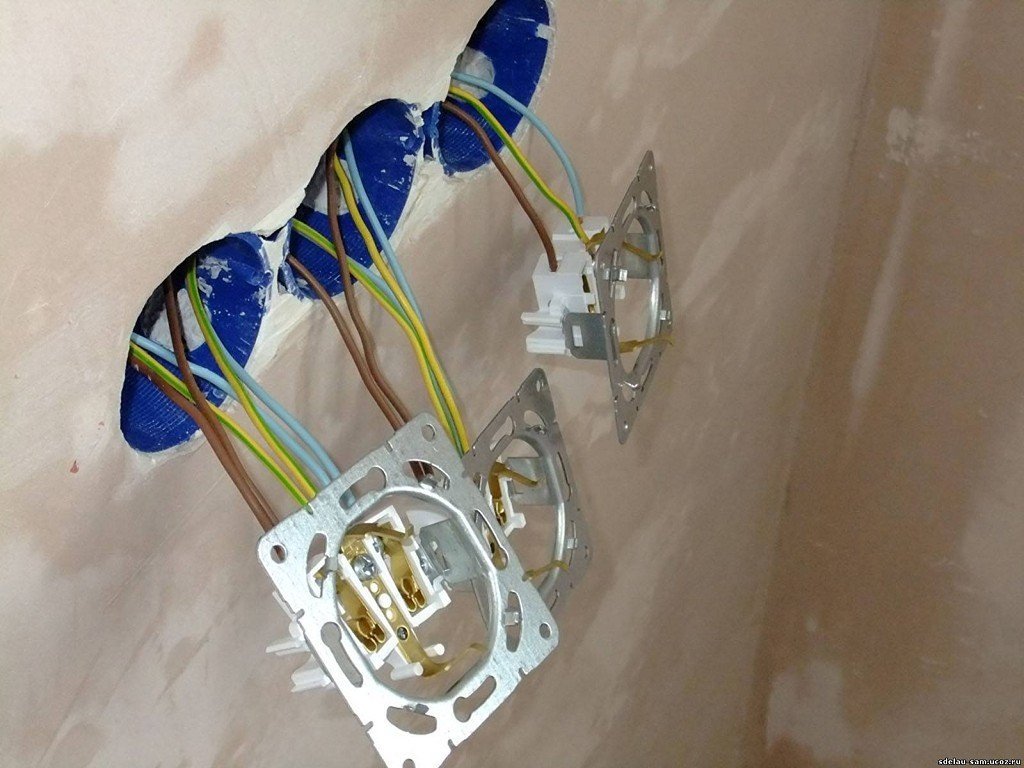

Зовнішня розетка з заземленням встановлюється так само, як і розетка без заземлення. Головною відмінністю є те, що один з провідників трипровідною лінії (який пофарбований у зелений колір з жовтою смугою) підключається до заземлювального контакту.
Міняти місцями зелений і синій провід категорично заборонено, так само як і дублювати підключення синього дроту до землі.
Для контролю роботи пристрою можна використовувати звичайний електричний тестер, який повинен показувати напругу 220 В між заземлюючим і фазним провідниками. При замиканні цих провідників між собою повинно відразу ж спрацювати УЗО.
Таким чином, чітко уявляючи собі, як підключити розетку із заземленням, цілком можливо самостійно встановити ці найважливіші елементи домашньої електричної проводки.
