Автоматичний вимикач (АВ) є одним з найбільш поширених пристроїв релейного захисту та автоматики.
Використання автоматичних вимикачів в електричних мережах переслідує відразу кілька цілей, основними з яких є:
Важливо! Автоматичний вимикач не призначений для використання його для постійного розмикання і замикання ланцюга. Велика кількість комутацій, особливо під навантаженням, через деякий час приведе до зносу і виходу з ладу контактів пристрою.
Вимоги, що пред’являються до АВ
Перед тим як вибрати автоматичний вимикач для власної квартири слід ознайомитися з основними вимогами, що пред’являються до цих пристроїв. Існує кілька Гостів, якими визначаються такі вимоги. До основним керівним документам ставляться: ГОСТ Р 50345-99, ГОСТ Р МЕК 60898-2-2006, ГОСТ Р 50030.2-99.
Маркування автоматичних вимикачів, що наноситься на корпус кожного виробу, що містить відомості про основні його технічних характеристиках.
Основними показниками, яким повинні відповідати всі види автоматів, згідно з вимогами Гостів, є:
Для перевірки відповідності параметрів пристрою вимогам Госту виконується прогрузки автоматичних вимикачів. Для цього використовується спеціальне обладнання, що дозволяє отримати експериментальні дані про таких характеристиках, як номінальний струм вимикання основних контактів, а також струм спрацьовування захисту. Прогрузки автоматичних вимикачів не є одноразовою процедурою, періодичність її виконання визначається заводом-виготовлювачем.
Конструкція АВ
Основними елементами конструкції автоматичного вимикача є:

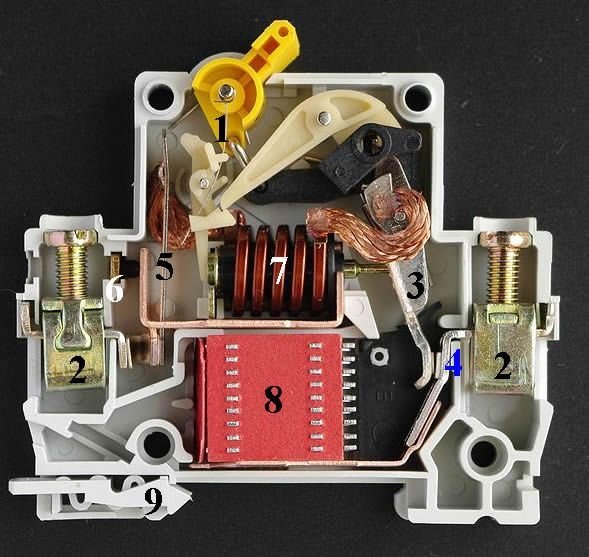

Конструкція автоматичного вимикача може бути розглянута на прикладі моделі ВА47 – 63 з номінальним струмом 16А.
Вимикачі ВА-47 – 63 мають досить обширний модельний ряд. Для полегшення вибору потрібної моделі, з якого прийняті наступні позначення:
Принцип роботи

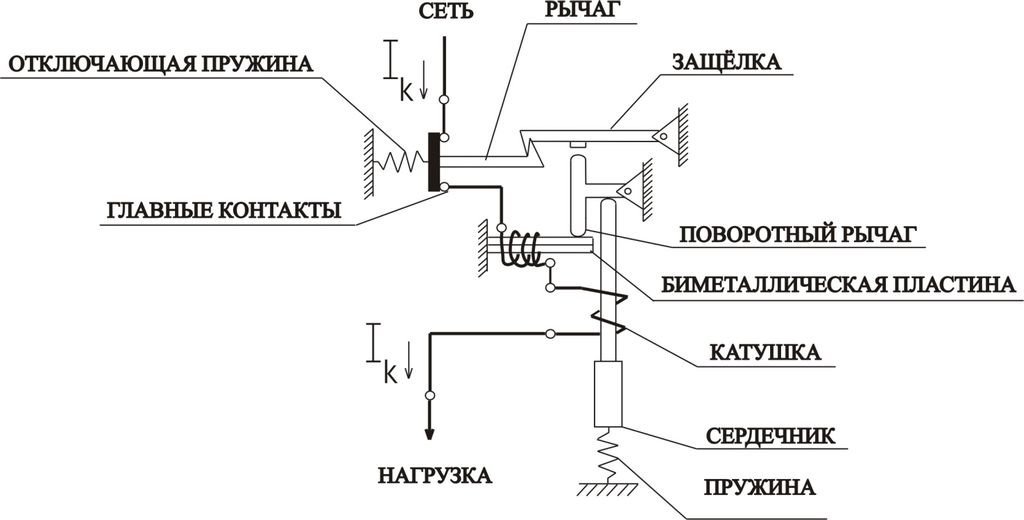

Здатність виробу ВА47 — 63 реагувати на дію струму короткого замикання забезпечується електромагнітним розчіплювачем. Принцип його роботи заснований на явищі електромагнітної індукції. Великий струм, протікаючи по обмотці соленоїда, приводить у рух його сердечник, що впливає на механізм розмикання контактів. Цілком природно, що чим більше значення проходить через основні контакти ВА47 — 63 струму, тим швидше спрацьовує такий розчіплювач.
Тепловий розчіплювач розмикає електричний ланцюг при тривалому протіканні по ній струму, що перевищує номінальне значення 16А. Біметалева пластина, яка є основною частиною теплового розчіплювача, здатна згинатися при проходженні через неї струму певної величини. Викривляючись, пластина приводить в дію механічну частину пристрою, яка розмикає силові контакти. Час спрацьовування ВА47 — 63 в цьому випадку істотно залежить від величини протекаемого через нього струму.
Для багатьох моделей автоматичних вимикачів необхідною умовою є здатність роботи з перевантаженням протягом деякого часу. Завдяки наявності регулювального гвинта є можливість налаштувати параметри вимикача відповідно з вимогами споживачів, такі настройки виконуються в заводських умовах. Після спрацьовування теплового розчеплювача повторне включення АВ може бути виконано тільки через деякий час, необхідний для охолодження біметалічної пластини.
Розмикання контактів розчіплювача супроводжується виникненням електричної дуги. У процесі її горіння відбувається руйнування контактів вимикача. Особливо велику небезпеку дуга становить для потужних вимикачів, расчитаных на струми 63, 100А або вище. Для того щоб знизити негативний вплив дуги і продовжити термін служби пристрою використовується дугогасна камера, в якій електрична дуга дробиться і пригнічується. Цей процес супроводжується виділенням газів, які виводяться з корпусу автомата через спеціальний отвір.
У різних моделях автоматичних вимикачів можуть використовуватися різні принципи придушення електричної дуги. Найбільш популярними технічними рішеннями при цьому є:
Класифікація
Щоб правильно підібрати вступної однополюсний АВ для використання в електричній проводці квартири слід враховувати такі його параметри, як номінальний і максимальний струм, час спрацьовування, габаритні розміри, а також ціну пристрою і його репутацію виробника. Основні характеристики відображаються на корпусі пристрою у вигляді відповідного позначення.
В залежності від часу спрацьовування розрізняють наступні типи автоматичних вимикачів:
За кількістю незалежних електричних ліній, які вимикаються одним механізмом розчеплення, автомати можуть бути розділені на одно-, двох-, трьох – і чотирьохполюсних. Автоматичний вимикач трьохполюсний отримав широке поширення в низьковольтних трифазних мережах. Для організації надійного захисту однофазних мереж, а також ланцюгів постійного струму може бути використаний двополюсний вимикач.
Залежно від призначення, автоматичний вимикач може мати різне значення номінального струму і тип времятоковой характеристики. В даний час ГОСТом встановлені наступні номінали автоматичних вимикачів по струму:

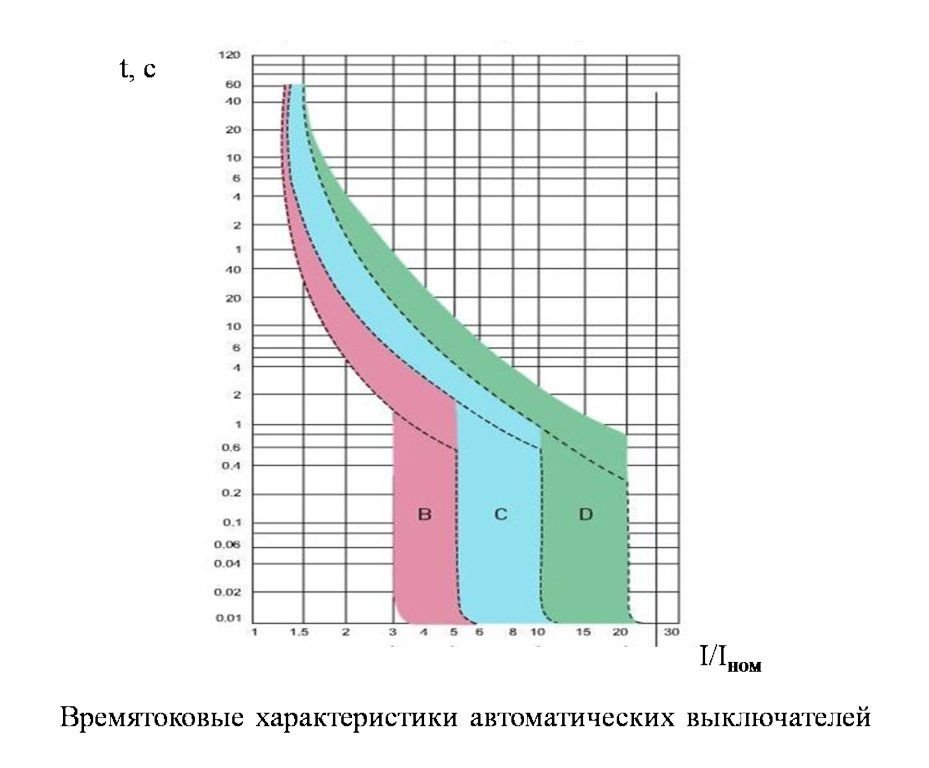

Тип времятоковой характеристики вказується на корпусі виробу у вигляді буквеного позначення і показує, для якого виду навантаження підходить даний тип автомата.
Тип Ст. Характеристику цього типу має автоматичний вимикач світла з невеликим номінальним струмом (3А і 6А).
Тип С. Такі автомати є найбільш популярними. Їх установка рекомендується при облаштуванні домашньої електричної проводки, в якій можуть бути присутніми одночасно освітлювальні прилади (3 – 6А), а також малопотужні двигуни або трансформатори (до 40А). В якості прикладу можна навести автомати АВВ S231 З 16А або АЕ246М на 40А.
Автоматичні вимикачі виробництва АВВ (Німеччина):
Однополюсний автомат АВВ S201 С3 3А
Двополюсний автомат АВВ SH202-С6 6А
АВВ S231 З 16А
Як і інші вироби торгової марки АВВ, пристрої автоматичного захисту відрізняються високою надійністю і якістю виготовлення.
Тип D. Вимикачі, володіють подібною времятоковой характеристикою, що використовуються для підключення трифазних електродвигунів з великими пусковими струмами, а також іншої індуктивного навантаження.
Особливості вибору і установки
При виборі автоматичного вимикача слід в першу чергу звернути увагу на такі його характеристики.
Номінальна напруга
Залежить від напруги електричної мережі (220 або 380 В).
Номінальний струм
Надзвичайно важливий параметр, який визначається сумарною потужністю всіх підключаються через автомат пристроїв. Для того щоб розрахувати необхідний номінальний струм, потрібно загальну потужність споживачів розділити на напругу електричної мережі. Після цього слід підібрати найближче більше значення номінального струму із стандартного ряду, визначеного державним стандартом.
Важливо! Встановлювати автоматичні вимикачі, номінальний струм яких значно перевищує загальний струм мережі, не рекомендується, оскільки таке рішення в істотній мірі знизить рівень електробезпеки системи.
Максимальний струм короткого замикання
Згідно ГОСТу, цей параметр характеризує граничну комутаційну здатність вимикача. Значення максимального струму наноситься на корпус пристрою у вигляді цифри, що показує, який максимальний струм в амперах або килоамперах здатний відключити такий автомат. Необхідна вимикаюча здатність автоматичного вимикача визначається шляхом проведення досить складних математичних обчислень або вимірювань опору петлі фаза-нуль. На практиці до таких дій вдаються рідко, набагато частіше користуються приблизної класифікацією автоматичних вимикачів по максимальному струму КЗ:
Селективність системи захисту
Селективність системи означає її вибірковість, тобто здатність автоматично відключати тільки ушкоджені елементи, в яких виникають ненормальні режими роботи. Для забезпечення цієї якості автомати, що мають невеликий номінальний струм (3А або 6А) і розташовані ближче до навантаження за схемою електропостачання, повинні мати менший час спрацьовування, ніж у ввідних вимикачів (номінальний струм яких становить 40А – 100А).
Найбільш поширені серії вітчизняних і зарубіжних моделей АВ

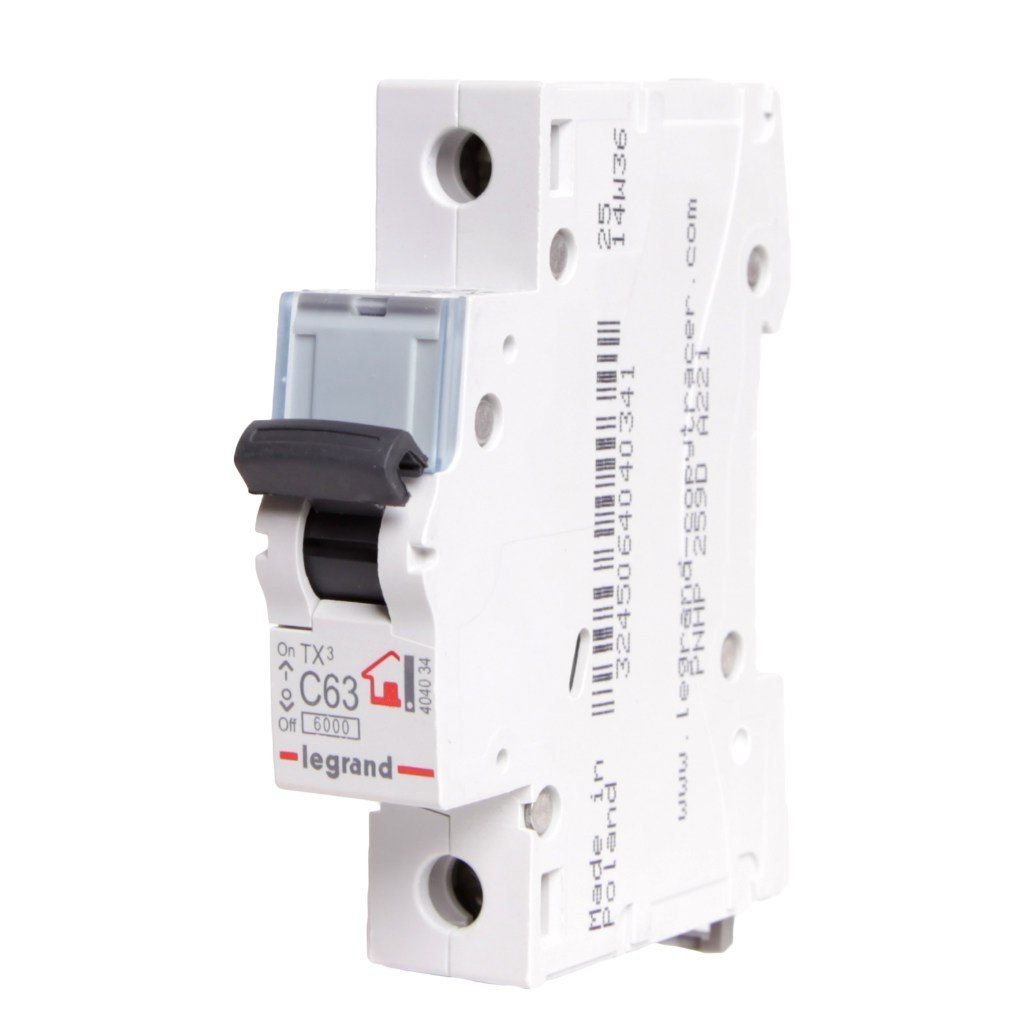

Однією з найбільш затребуваних на ринку серій автоматичних вимикачів, представлених зарубіжними виробниками, є серія c60n.
Особливості автоматичних вимикачів c60n:

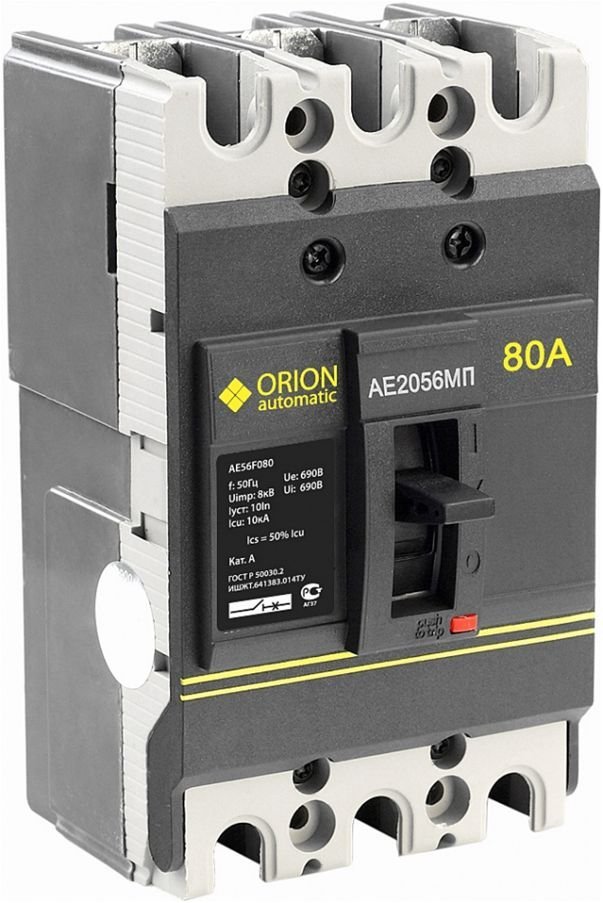

До найбільш популярних типів вітчизняних автоматичних вимикачів відносяться пристрої серії ае, до яких відносяться пристрої типу ае 2036, ае 2043, ае 2046, а також ае 2056.
Особливості вимикачів серії ае:
Установка вимикача
Вибір автоматичного вимикача для установки у власній квартирі є важливим завданням. Купувати подібні вироби потрібно в спеціалізованих магазинах, при цьому варто звертати увагу на продукцію перевірених і добре зарекомендували себе виробників. До найбільш відомим компаніям, що виробляють електрообладнання, відноситься Schneider Electric, АВВ, IEK, Legrand.
Перевірка автоматичних вимикачів безпосередньо в магазині може бути виконана з використанням звичайного тестера. Для цього слід перевірити опір між верхньою і нижньою клемами його полюсів у включеному стані пристрою.
Для того щоб відрізнити підробку від оригінального виробу надійних виробників слід уважно оглянути корпус автомата, звертаючи увагу на якість його виготовлення. Маркування автоматичних вимикачів наноситься машиною, тому всі позначення відрізняються високою чіткістю і точним розташуванням.
Встановлення автоматичних вимикачів на вході в квартиру являє собою досить просту операцію, яка включає в себе лише кілька дій:
Правильний вибір автоматичного вимикача дозволяє надійно захистити електроустановки від виникаючих у них аварійних режимів, а також домогтися необхідного рівня електробезпеки при експлуатації і обслуговуванні домашньої електричної проводки.
