Для монтажу розеток і вимикачів в стінах, зведених з бетону, цегли, шлакоблоку або подібних матеріалів використовуються підрозетники для бетону. Оскільки в даний час найбільш широке поширення отримала проводка схованого типу, то без установки монтажних коробок не обходиться жоден ремонт в квартирі.
Від якості підрозетника, а також правильності його встановлення істотно залежать умови експлуатації розеток і вимикачів, а значить, – їх надійність, довговічність, а також електробезпека. Неправильна установка монтажної коробки, крім естетично неприйнятного зовнішнього вигляду, може призвести до ненадійної фіксації в ній елементи електропроводки, передавливанию або переламування проводів і як наслідок, виходу з ладу розетки.
Види підрозетників
На сьогоднішній день матеріалом для виготовлення підрозетників в більшості випадків служить пластмаса (поліпропілен). У порівнянні з металевими коробками, які активно застосовувалися при прокладці електропроводки будинків старої споруди, нові моделі мають ряд істотних переваг. До головних з них відносяться:
Розрізняють наступні типи підрозетників:

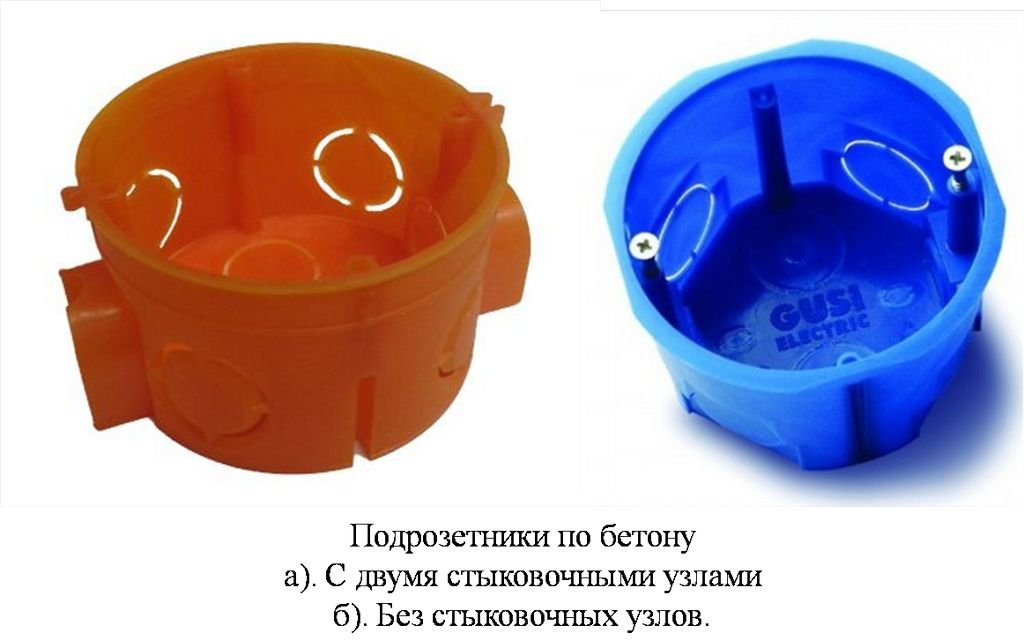

- Підрозетники по бетону. Закріплюються в стіні за допомогою алебастру або гіпсового розчину. Розміри таких виробів стандартні. Їх зовнішній діаметр становить 68 мм, міжосьова відстань – 71 мм, довжина корпусу варіюється в межах від 25 до 80 мм, при цьому найбільш затребуваними моделями є підрозетники глибиною 40 або 45 мм. Такий розмір відмінно підходить для установки більшості розеток і вимикачів, при цьому існує можливість зручного розташування за робочою частиною пристрою петлі з дроту, довжина якого достатня для виконання робіт по заміні або ремонту розетки або вимикача.

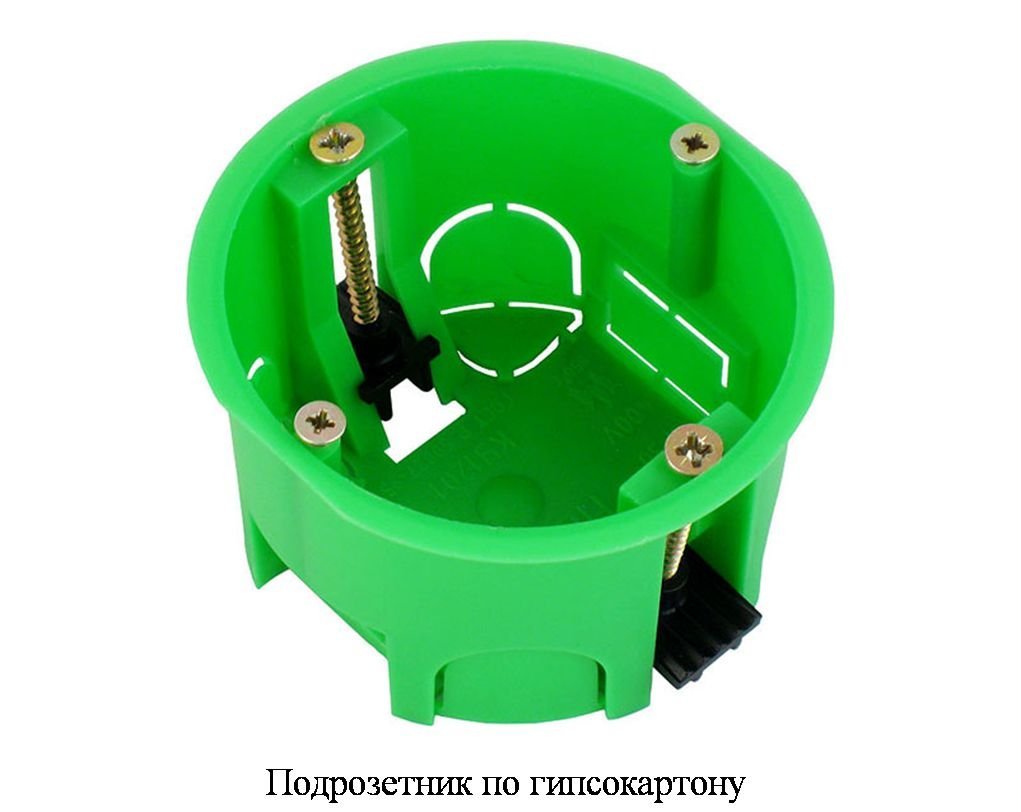

- Підрозетники для гіпсокартону. Для кріплення таких виробів використовуються розпірні лапки. При необхідності установки декількох розеток або вимикачів в гіпсокартонній стіні застосовуються спеціальні блоки, що складаються з необхідної кількості підрозетників.
У будівельних магазинах часто пропонуються універсальні монтажні коробки, призначені для установки як в бетонну стіну, так і на гіпсокартонну плиту. У разі використання таких виробів як підрозетників по бетону слід попередньо викрутити розпірні лапки.
Порядок дій по встановленню підрозетника в бетонну стіну
Роботи з монтажу підрозетника можуть бути умовно розділені на кілька етапів.
Розмітка
При виконанні розмітки важливо визначити кількість і місця розміщення розеток і вимикачів в приміщенні виходячи з максимальної функціональності, зручності експлуатації і загального інтер’єру кімнати.
Слід зауважити, що прийняті на сьогоднішній день керівні документи не висувають надмірно жорстких вимог до розміщення цих елементів електричної проводки. До основних правил, якими необхідно керуватися при їх установці ставляться:
- В житлових кімнатах розетки встановлюються на висоті 30 см від поверхні підлогового покриття, вимикачі – на висоті 90 див. Таке розташування елементів проводки називають «євростандартом», часто саме воно виявляється найбільш зручним.
- Установлювати вимикач слід на відстані не менше 10 см від краю дверної коробки.
- На кухні розетки розміщуються на відстані 15 см від поверхні стільниці.
Після визначення точного місця розташування розетки необхідно за допомогою олівця зробити на стіні мітку, що відповідає центру встановлюється підрозетника. Від центру проводяться дві пересічні під прямим кутом лінії, що показують горизонтальну і вертикальну площину. Нанесення цих ліній в майбутньому допоможе швидко і правильно встановити підрозетники, що надзвичайно важливо при використанні гіпсового розчину чи алебастру.
Свердління отвору для підрозетника
Для того щоб зробити отвір, у який буде встановлений підрозетники, можна скористатися одним з наступних способів:
- Використання коронки по бетону. Цей метод є найбільш ефективним, однак вимагає наявності спеціального інструменту – коронки з побідитовими зубами. Вона має діаметр 70 мм і призначена спеціально для свердління отворів, в які встановлюються підрозетники. Для центрування, а також для забезпечення легкого видалення бетону з ніші підрозетника коронка забезпечена свердлом з побідитовим наконечником. Слід зауважити, що для більш ефективного використання коронки попередньо необхідно просвердлити отвір по центру майбутньої ніші з допомогою звичайного свердла по бетону. Глибина цього отвору повинна складати від 5 до 7 см, діаметр свердла слід вибрати 6 або 8 мм

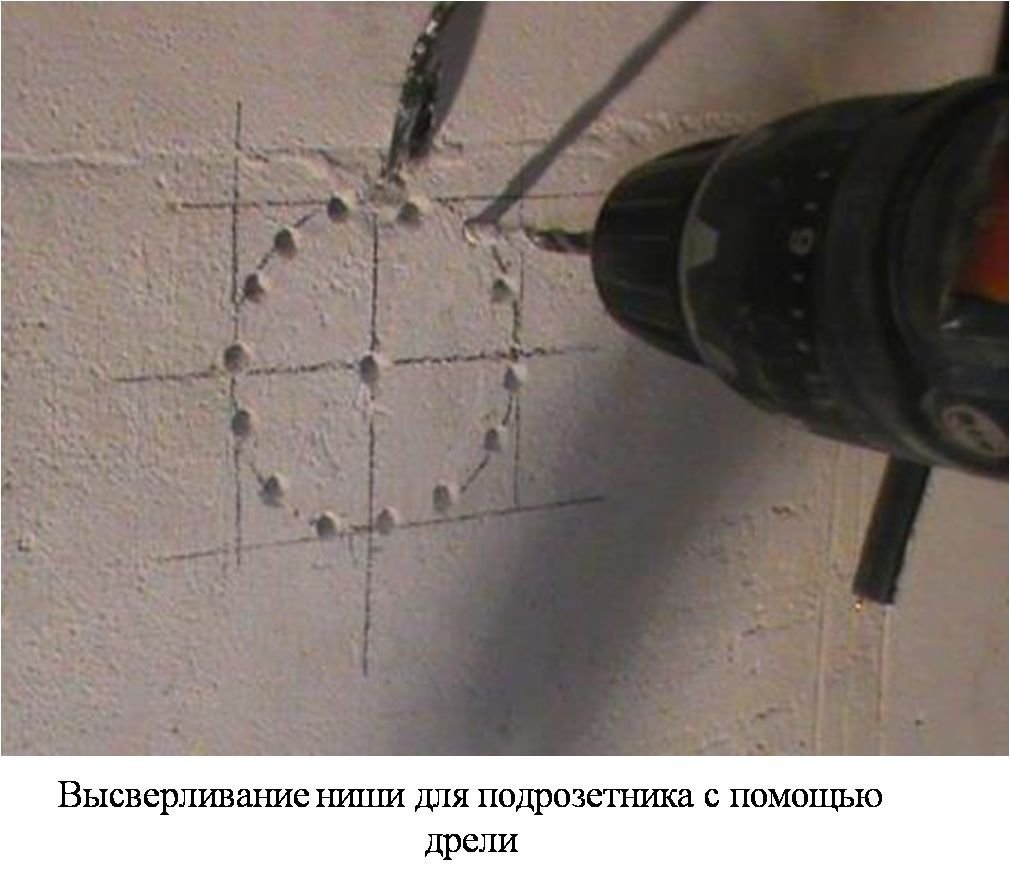

- Використання перфоратора або дриля. Цей спосіб набагато більш трудомісткий, ніж попередній. Його застосування виправдане в тих випадках, коли необхідно встановити всього одну або дві розетки і немає сенсу для цього купувати спеціальну коронку. Суть цього методу полягає в наступному: підрозетник прикладається до стіни в місці майбутньої установки і обводиться олівцем, після цього за допомогою свердла по бетону або бура для перфоратора просвердлюються отвори по центру і всій довжині отриманого кола. Далі за допомогою зубила видаляється бетон з ніші для установки підрозетника.
- Використання кутової шліфувальної машинки. Є відносно простим і, мабуть, найбільш швидким способом виготовлення отворів для підрозетників. Разом з тим, застосування «болгарки» має досить серйозні мінуси, до яких належить велика кількість пилу, якими супроводжується процес виконання робіт, необхідність використання диска досить великого діаметра, що, в свою чергу, призводить до прорізання зайвих ділянок стіни і необхідності їх подальшого шпаклювання.
При використанні будь-якого з перерахованих способів виготовлення отвори для монтажної коробки слід уважно стежити за тим, щоб глибина отриманої ніші була на 3 — 5 мм більше довжини підрозетника. Це необхідно для забезпечення можливого вигину проводу, а також для укладання розчину, що фіксує виріб в стіні.

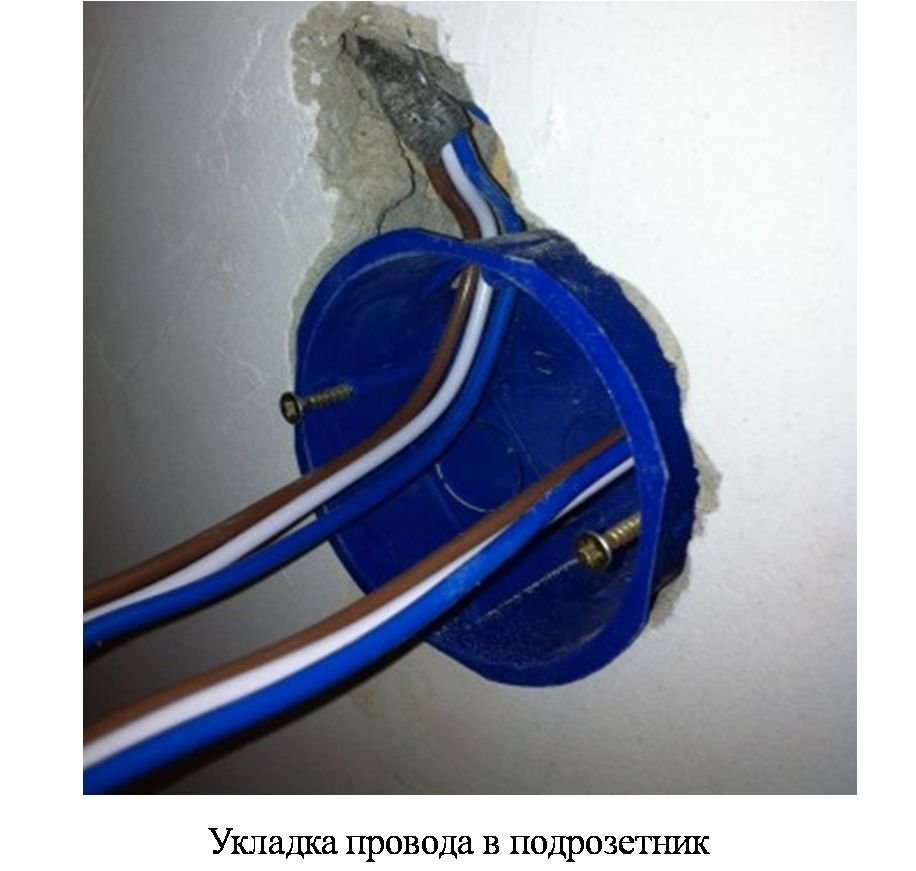

Укладання дроту в підрозетники
Перед виконанням будь-яких робіт з електричним кабелем слід переконатися в тому, що напруга на ньому відсутній, а кінці дроту надійно заізольовані.
Для виконання цієї процедури необхідно зробити невелику штробу, по якій електричний провід може бути заведений в нішу підрозетника. Як правило, розводка проводів і, відповідно, штроблення стін, виконується до установки монтажних коробок. Тому зазвичай буває достатньо трохи поглибити паз і зробити невеликий скіс в бік ніші.
Далі, за допомогою ножа слід виготовити отвір у корпусі монтажної коробки, для цього на ньому передбачено декілька заготовок. Будь-яка з них вибирається тільки з міркування зручності установки, проте краще все ж використовувати отвори в задній стінці, оскільки в цьому випадку забезпечується найбільш зручне підключення робочої частини розетки або вимикача.
Після заведення кабелю в підрозетники слід зняти верхню ізоляцію і звільнити окремі жили, які і використовуються для підключення до електричних клем.
Закріплення підрозетника
Для встановлення монтажної коробки в більшості випадків використовується будівельний гіпс або алебастр. Перед приготуванням розчину необхідно ретельно очистити виготовлену нішу від сміття і пилу, після чого змочити її водою або грунтовкою. Якщо заздалегідь не зволожити місце установки, то може виникнути ситуація, коли вода з гіпсового розчину вбереться в матеріал стіни, не забезпечивши при цьому належного з’єднання.
Приготування розчину здійснюється в невеликій ємності, в яку спочатку висипається алебастр, а потім невеликими порціями додається вода. Готовий розчин має консистенцію густої сметани, він має бути використаний якомога швидше, оскільки дуже швидко схоплюється і вже через 5 хвилин стає непридатним до застосування.
Розчин наноситься в нішу за допомогою невеликого шпателя, при цьому задня стінка підрозетника повинна бути повністю закрита розчином.
Особливу увагу потрібно звертати на те, щоб краї встановлюваного виробу не виступали з стіни, оскільки це обов’язково створить труднощі при подальшому монтажі розетки. У цьому випадку неможливо буде забезпечити її щільне прилягання до стіни. Виняток становить монтаж підрозетника під плитку або штукатурку (хоча по можливості така установка повинна виконуватися після укладання облицювальної матеріалу стіни).
Після виставлення рівного положення підрозетника і його попередньої фіксації виконується закладка розчину в бічні зазори.
Особливості монтажу подвійного підрозетника

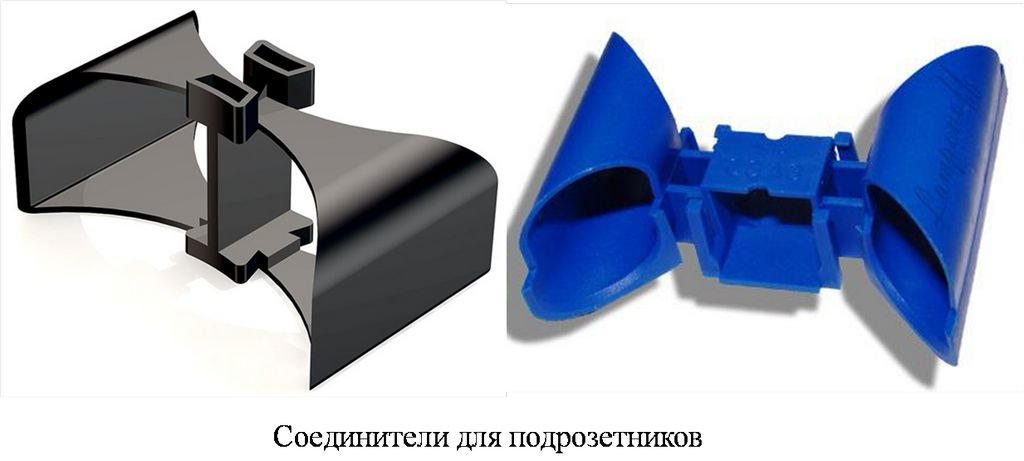

В цілому установка двох і більше підрозетників виконується аналогічно установці одинарної моделі. Головна відмінність полягає в тому, що для прокладки проводу між розетками в цьому випадку необхідно використовувати спеціальні з’єднувачі, які в народі називають «метеликами».
Розмітка стіни для встановлення групи підрозетників виконується, починаючи з крайнього ряду вироби. Після цього за допомогою рівня проводиться лінія, довжина якої відповідає загальній довжині розеткового блоку. Далі, на цій лінії через кожні 71 мм відзначаються точки, що відповідають центрам входять в блок виробів.
Для швидкого приєднання «метелики» до подрозетнику останній обладнаний спеціальними пазами з обох сторін. Таким чином можна встановити будь-яку кількість розеток або вимикачів.
Слід пам’ятати, що чим більше цих виробів встановлено поруч, тим ретельніше потрібно виставляти за допомогою рівня.
Після виготовлення отвори для кожного підрозетника з використанням одного з перерахованих вище способів необхідно прорізати сполучні ніші між цими отворами. Для цієї мети краще всього використовувати «болгарку».
На закінчення потрібно сказати, що купувати підрозетники слід разом з розетками. У цьому випадку можна на місці перевірити відповідність їх розмірів і уникнути проблем з установкою цих елементів електричної проводки.
