При монтажі або ремонті домашньої електропроводки неминуче виникає необхідність у встановленні або заміні вимикачів світла. Такі роботи не представляють особливої складності і цілком можуть бути виконані неспеціалістом, що мають поняття про те, що собою являє схема підключення світильника і яких правил електробезпеки слід дотримуватися при її монтажі. Саме тому перед тим як приступати до виконання подібних робіт слід попередньо розібратися, як підключити вимикач світла.
Застосування одноклавишных пристроїв доцільно в тих випадках, коли необхідно організувати комутацію дроту, через який отримує харчування одна лампочка або світильник. Якщо потрібно підключити люстру, яка має у своєму складі велику кількість світильників, то краще використовувати многоклавишное пристрій. Іншим випадком, в якому краще використовувати двох – або трехклавишные вимикачі є ситуація, коли за допомогою такого пристрою необхідно забезпечити включення лампочок в різних приміщеннях, наприклад, в коридорі, ванній та туалеті.
Необхідні інструменти та матеріали

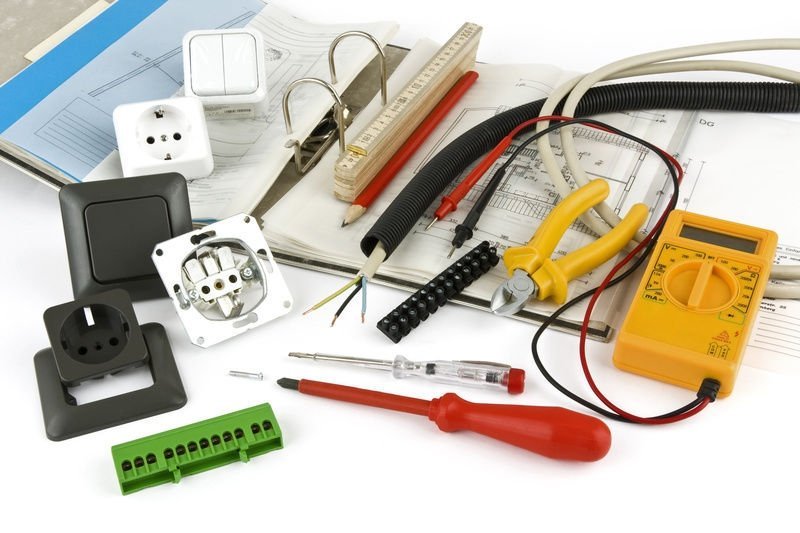

Перед тим, як приступити до робіт по установці одноклавішного вимикача, необхідно подбати про наявність таких інструментів і витратних матеріалів:
У тому випадку, якщо до установки комутаційного пристрою не зроблена розводка проводів і не виконаний монтаж підрозетника, доведеться запастися такими додатковими інструментами і матеріалами:
Види одноклавишных вимикачів
За способом установки розрізняють два види таких пристроїв: внутрішній і накладної. Їх принцип дії не має відмінностей і полягає в тому, що при натисканні на клавішу відбувається замикання або розмикання електричного ланцюга.
Виріб накладного типу використовується головним чином в приміщеннях з дерев’яними стінами. Його головне достоїнство – це гранична простота установки. Такий пристрій легко може бути застосовано в якості тимчасового вимикача, який встановлюється з метою уникнення масштабних ремонтних робіт, що можуть призвести великими фінансовими витратами.
Вбудована модель, безсумнівно, виглядає більш компактною і естетично привабливою, ніж її попередній аналог. Однак для її установки необхідно забезпечити приховану проводку. Такі роботи передбачають необхідність штроблення стін для прокладки електричних проводів, що загрожує великою кількістю пилу та пошкодженням облицювання стін. Саме тому встановлення вбудованих розеток і вимикачів намагаються поєднати з виконанням ремонтних робіт у квартирі.
Внутрішнє пристрій одноклавішного вимикача
Одноклавішний вимикач складається з наступних основних частин:

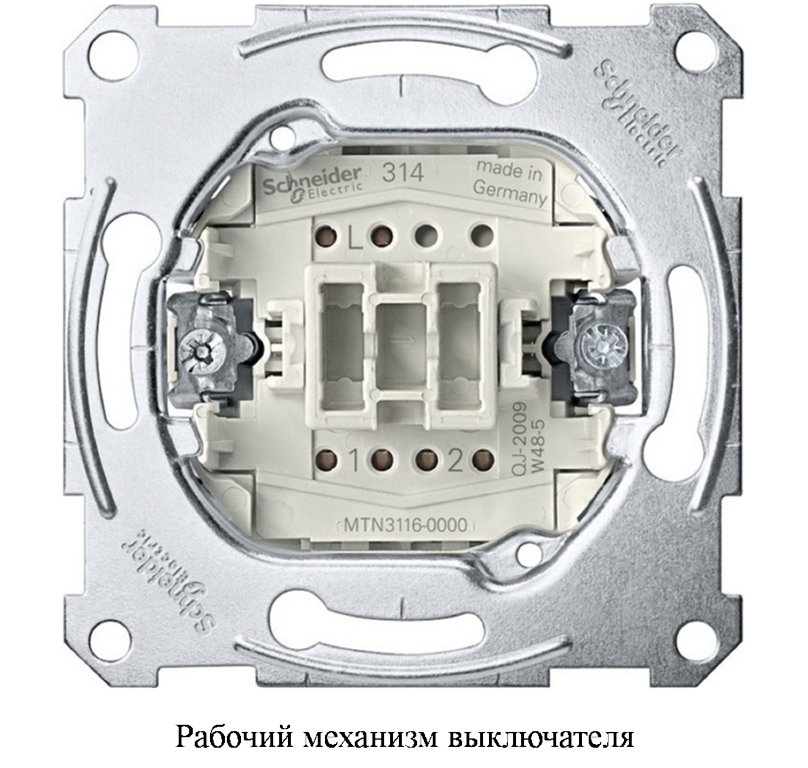

- Робочий механізм. Є основною частиною пристрою. Він включає в себе повний привід клавіші, встановлений на металевій рамці. Для кріплення всієї конструкції в подрозетнике рамка має пару розсувних лапок. Підключення електричних проводів здійснюється через спеціальні контакти. Установка робочого механізму виконується таким же чином, як і монтаж електричної розетки.
- Пластикова клавіша. Служить для зручності включення і відключення контактів пристрою.

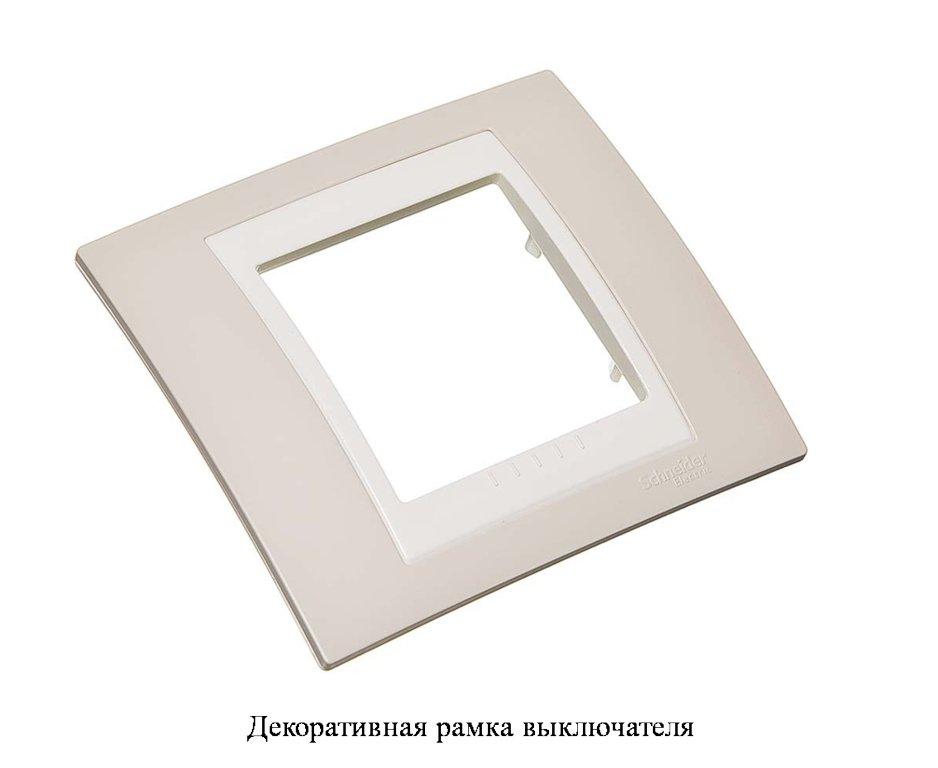

- Декоративна рамка. Цей елемент виготовляється з діелектричного матеріалу та виконує також функцію захисту від ураження електричним струмом. Рамка може кріпитися до основної частини за допомогою пластикових засувок або металевих болтів.
Дещо складнішим є пристрій вимикача з підсвічуванням, який володіє незаперечною перевагою – його добре видно в темряві. Така функція не тільки позбавляє людину від необхідності нишпорити у темряві в пошуках вимикача, а й дає можливість використовувати цей пристрій в якості своєрідного нічника.
Розрізняють також модульні і вологозахищені вимикачі. Модульні пристрої призначені для установки в кабель-канал і застосовуються головним чином для підключення світильників в офісних приміщеннях. Що стосується влагозащищенных моделей, то їх використання доцільно в приміщеннях з підвищеною вологістю повітря, наприклад, у санвузлах, ванних кімнатах або на вулиці при підключенні зовнішніх світильників.
Схема підключення одноклавішного вимикача
Головним правилом, яке повинне дотримуватися при монтажі комутаційних пристроїв, є необхідність їх установки на фазному проводі. Іншими словами, при відключенні з допомогою такого пристрою лампочки, світильники або іншого споживача на його вході зникає фаза. Це дає гарантію захисту від випадкового ураження електричним струмом в разі порушення ізоляції електропроводки або при дотику до відкритих струмоведучих частин.
Якщо вимикач підключено правильно, то при його відключенні можна без усякого ризику міняти перегорілі лампочки і виконувати роботи з технічного обслуговування світильника.
Установка вимикача світла виконується за схемою, яка представлена на малюнку.
Як видно зі схеми, ніяких складнощів правильне підключення вимикача світла не викликає. На малюнку також вказано заземлюючий провід, що йде через розподільну коробку до світильника. В електричних проводах будинків старої споруди такий провідник може бути відсутнім.
Для правильного з’єднання проводів в розподільній коробці краще зайвий раз перевірити щоб провідник, що йде через вимикач до світильника, був саме фазним. Зробити це простіше всього з використанням звичайної індикаторної викрутки.

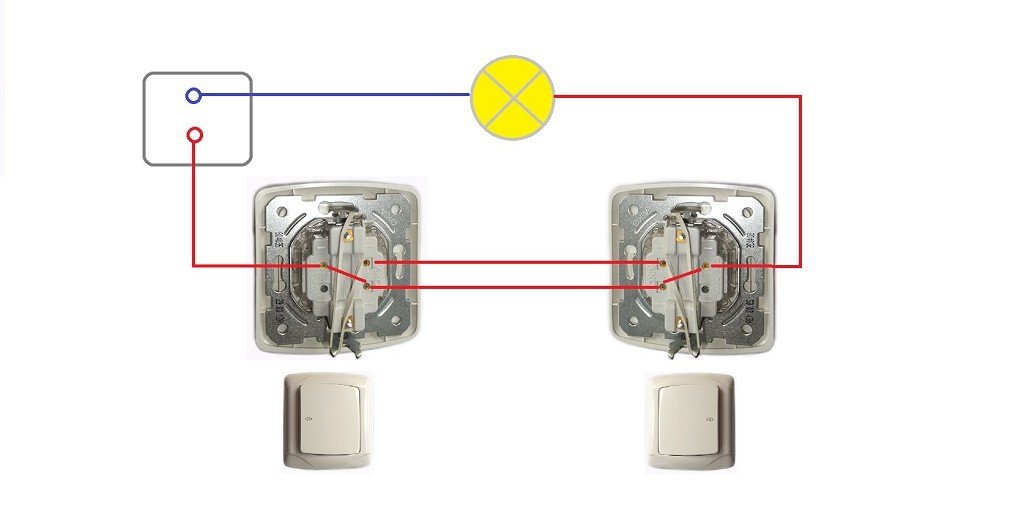

Дещо складнішим є прохідна схема підключення одноклавішного вимикача, яка використовується для забезпечення зручності користування освітленням, наприклад, у довгих коридорах або для підключення зовнішніх світильників. Користуючись цією схемою, можна забезпечити включення і вимкнення таких світильників за допомогою двох розташованих в різних місцях вимикачів.
Як видно з схеми, в ній передбачено два різних шляхи проходження струму через два встановлених у ланцюзі вимикача. Живлення світильників здійснюється тільки в тому випадку, якщо контакти вимикачів замикають провідники однієї і тієї ж гілки. Цього може бути зроблено шляхом зміни положення клавіші будь-якого з них.
Порядок виконання робіт по установці
Перед установкою вимикача необхідно зробити прокладку електричних проводів, що з’єднують світильник, розподільну коробку і сам вимикач.

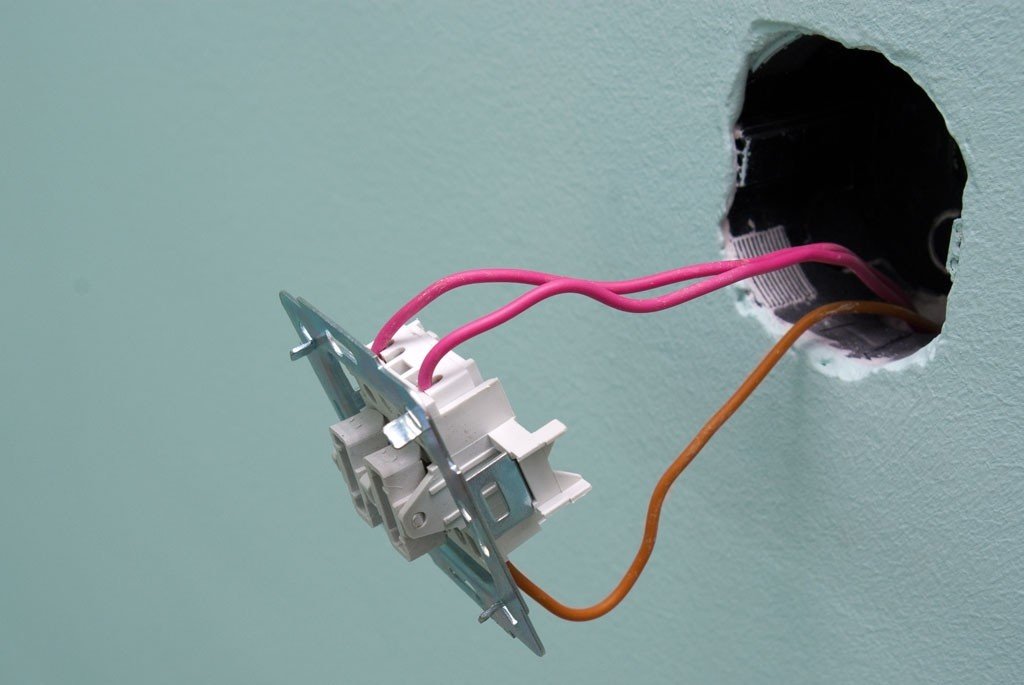

Якщо монтується пристрій вбудованого типу, то потрібно попередньо встановити підрозетники, випустивши з нього приблизно 10 см дроту. Це повинно бути зроблено для зручності підключення проводу до контактів вимикача.
Установка підрозетника (коробки) здійснюється таким же чином, як і у випадку з підключенням електричної розетки. Після висвердлювання поглиблення в стіні підрозетник закріплюється в ньому за допомогою алебастру.
Якщо всі підготовчі роботи вже зроблені, то можна приступати до установки вимикача.
Покрокова інструкція по правильній установці одноклавішного вимикача виглядає наступним чином:
При установці вимикача з підсвічуванням всі роботи виконуються таким же чином, як і при підключенні звичайного пристрою. Єдиною відмінністю є необхідність приєднання до контактів вимикача невеликий електричної ланцюга, що складається з токоограничивающего резистора і неонової лампочки або світлодіода.
Принцип дії такого підсвічування досить простий. Завдяки великому опору резистора при замкнутих контактах вимикача електричний струм практично не проходить через світлодіод. Зате при розмиканні робочих контактів вимикача ланцюг підсвічування стає єдиним шляхом, через який можливо проходження струму.
Слід зауважити, що при виборі комутаційного пристрою, призначеного для роботи з енергозберігаючими лампами, потрібно звертати увагу на елементи підсвічування. Якщо в ній використовується світлодіод, то лампа в світильнику може трохи блимати у вимкненому стані.
Правила електробезпеки при установці вимикачів
Щоб уникнути ураження електричним струмом в процесі монтажу і експлуатації вимикача світла, необхідно чітко дотримуватися наступних правил:
Таким чином, установка одноклавішного вимикача світла не представляє особливої складності. Для правильного монтажу подібних пристроїв не потрібно володіти величезним досвідом або якимось спеціальним майстерністю. Разом з тим, до будь-яких робіт, що проводяться в електричній проводці квартири, слід ставитися надзвичайно відповідально.
