Для монтажу електролічильника, а також автоматичних вимикачів, пристроїв захисного відключення і інших елементів релейного захисту використовуються електричні щитки.
У більшості квартир старої споруди розподільчі бокси встановлені на сходових майданчиках. Найчастіше кожен такий пристрій містить у собі кілька лічильників і вимикачів, які відносяться до систем електропостачання квартир, розташованих на поверсі.
Капітальний ремонт квартири в обов’язковому порядку вимагає часткової або повної заміни електричної проводки. Оскільки сукупна потужність сучасних споживачів електроенергії часто перевищує потужність вимикачів, встановлених в стандартному електричному коробі, а деякі пристрої вимагають підключення по виділеній лінії, то доцільним рішенням стає монтаж власного електричного щитка для лічильника. При цьому досягається можливість підібрати розмір короба, який повністю відповідає всім вимогам.
В даний час все ще використовуються щитки, в яких для захисту електропроводки використовуються запобіжники, так звані пробки. З появою на ринку автоматичних вимикачів, а також інших пристроїв захисту електричної мережі, що монтуються на DIN-рейку, використання запобіжників повністю втратила свою актуальність. Тому при виконанні ремонту в квартирах, електропроводка яких включає в себе подібні пристрої, необхідно проводити їх заміну на більш сучасне, надійне і безпечне обладнання, що розміщується у пластиковому або металевому боксі.
Сучасний ринок електротехнічного обладнання пропонує великий вибір різних моделей розподільчих щитків, які значно відрізняються за розмірами, якістю, матеріалу виготовлення, дизайну і ціні.
Класифікація електричних щитків
За способом установки:

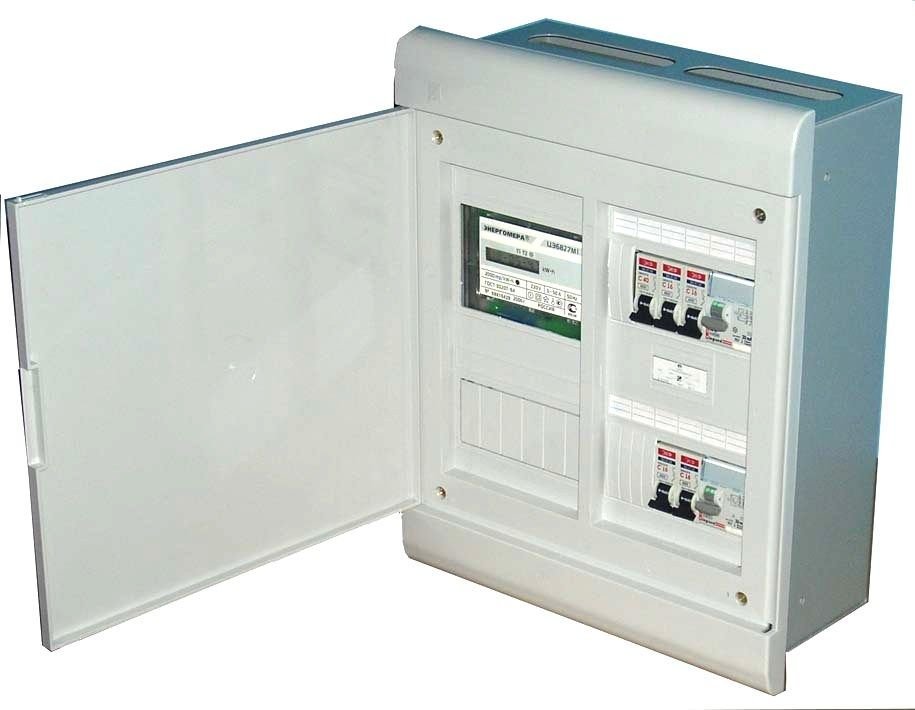

- Вбудовувані бокси для електролічильників. Такі щитки в більшості випадків використовуються при монтажі проводки закритого типу. Головними перевагами цих боксів є їх малопомітність, а також невеликий простір, необхідне для їх установки. До недоліків вбудованого короби можна віднести відносну складність його монтажу, що пояснюється необхідністю виготовлення ніші в стіні. Для закріплення електричного боксу в стіні може бути використаний цементний розчин, гіпс, алебастр і т. д. При виборі такого короби слід попередньо переконатися, що його розмір і товщина стіни дозволяють виконати монтаж.

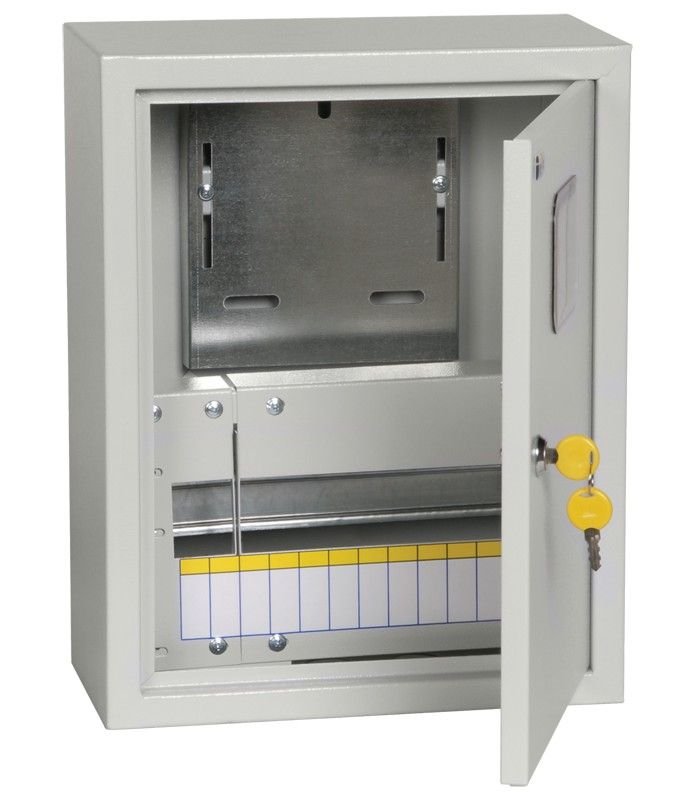

- Накладні щитки. Моделі такого типу відрізняються максимальною простотою установки. Для їх закріплення на стіні достатньо використовувати кілька саморізів. Основною сферою застосування таких боксів є розміщення елементів проведення відкритого і закритого типу.
Для виготовлення електричних щитків може бути використаний метал або пластик. Кожен з них має свої переваги. Металевий щиток відрізняється високою міцністю в порівнянні з пластиковим. Однак вироби з металу мають більшу вагу і піддаються впливу корозії.
Конструкція електричного щитка
Основними елементами конструкції боксу для електролічильника та автоматичних вимикачів є:
Кількість і тип пристроїв автоматики, які розміщуються в електричному щитку, визначається схемою електричної проводки, а також потужністю підключаються до неї споживачів.
Установка електричного щитка
Після придбання електричного щитка, а також всіх розміщених у ньому елементів можна приступати безпосередньо до монтажу цього розподільного пристрою.

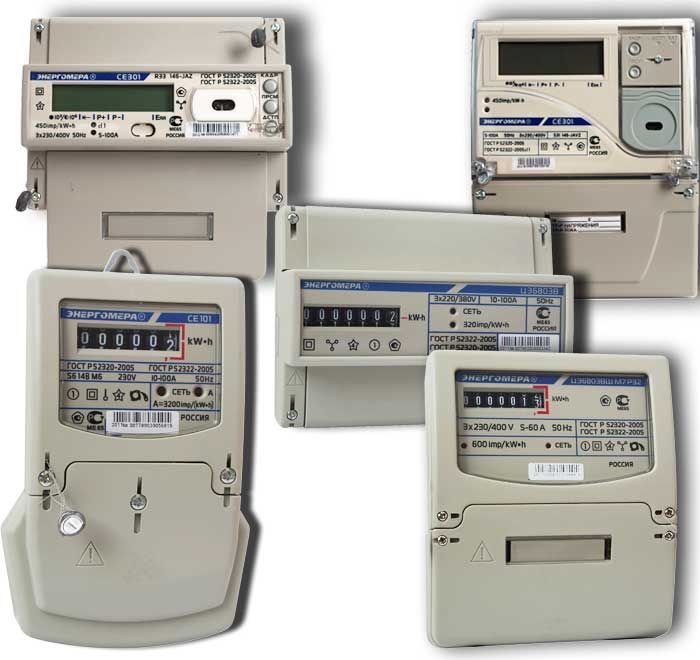

Важливо! Купівля електричного лічильника повинна бути узгоджена з організацією, що здійснює енергозбут. Прилад контролю споживання електроенергії повинен відповідати необхідному класу точності.
При монтажі електрощитка слід врахувати наступні вимоги:
Монтаж електричного щитка та підключення всіх його елементів можна умовно розділити на кілька етапів:

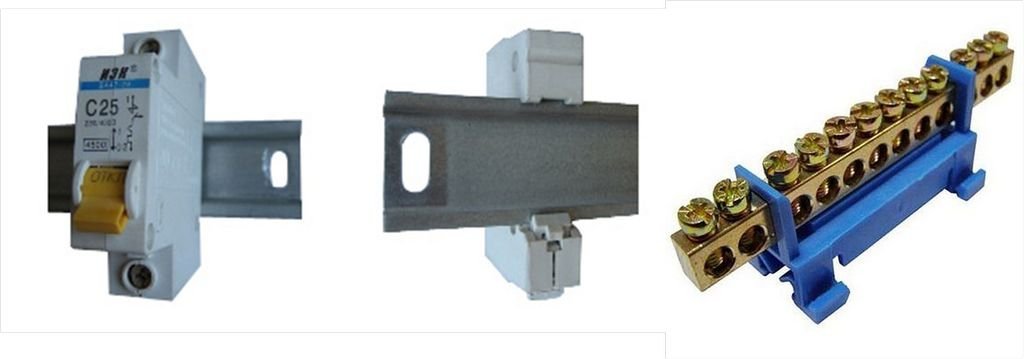

- Установка DIN-рейки всередині короба. Виконується за допомогою саморізів, які вкручуються в спеціально призначені для цього отвори. Якщо монтажна рейка не входить в комплект поставки щитка, то її можна придбати окремо. Також на цьому етапі виконується установка клемників для кріплення нульового і захисного заземлюючого провідника.
- Розподіл всіх пристроїв автоматики, що входять до складу електричного боксу, таким чином, щоб їх підключення та експлуатація не була утруднена.
- Підключення проводів у відповідності зі схемою електропроводки. При цьому слід пам’ятати, що єдино можливим способом розміщення проводу в електричному щитку є його горизонтальна або вертикальна укладання. Прокладання проводу під іншими кутами як всередині, так і зовні короба не допускається.
- Підключення лічильника виконується спеціалістом. Можна самостійно підключити з’єднувальні дроти, проте пристрій не може бути введено в експлуатацію без складання відповідного акта і опломбування його представником енергозбуту.

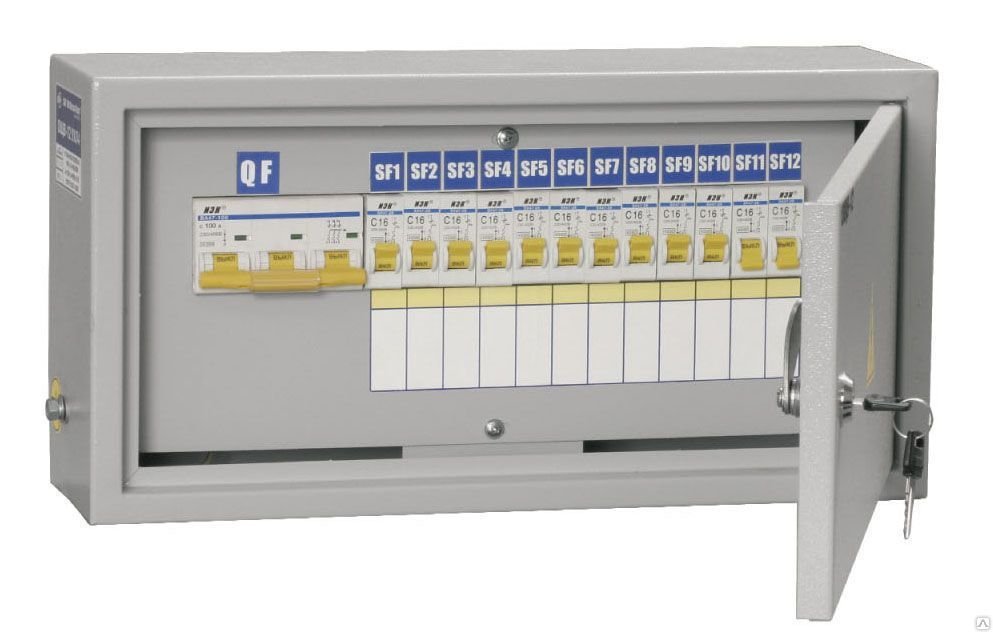

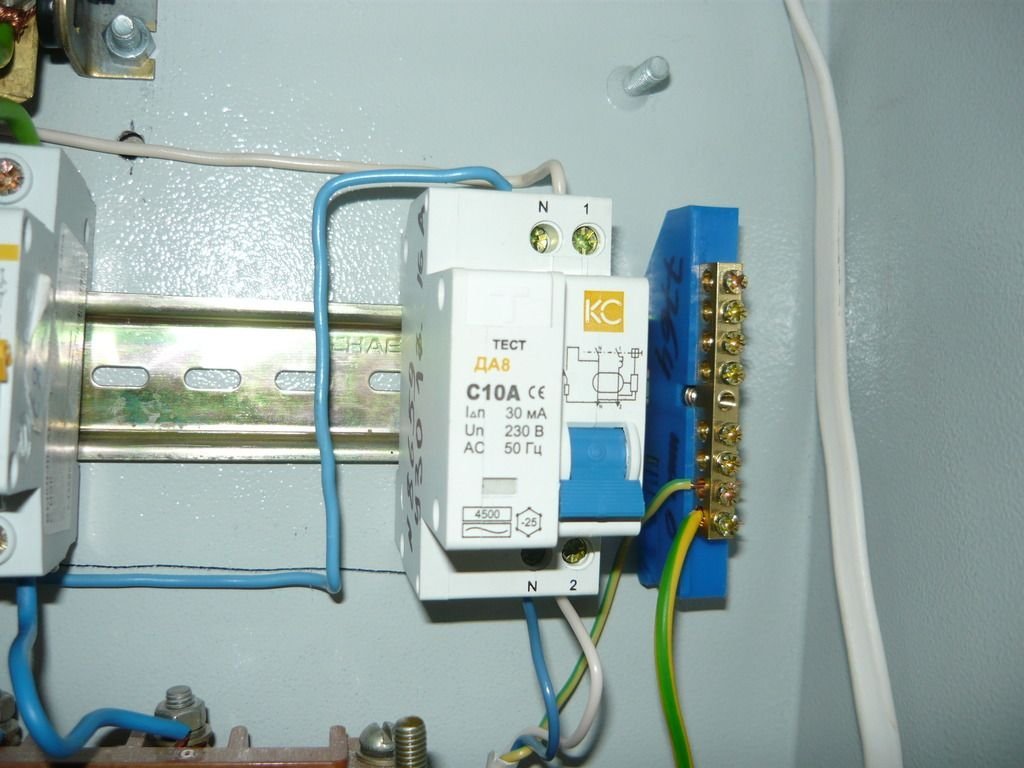

- При підключенні автоматичних вимикачів і ПЗВ, а також електролічильника слід використовувати нумерацію проводів і клем. Для забезпечення більш легкої експлуатації і ремонту елементів електричного щитка потрібно скласти схему електричних з’єднань.
Важливо! Автоматичні вимикачі необхідно підписувати. Багато виробників для цих цілей випускають спеціальні наклейки, які йдуть в комплекті з пристроєм. Після деякого часу навіть чоловік, який сам монтував щиток, не може згадати, який ділянку мережі відключає той чи інший вимикач.
- Розмітка поверхні стіни, на яку буде змонтований електролічильник для визначення місць його кріплення.
- Свердління отворів під дюбелі.
- Закріплення боксу для лічильника. Підключення проводів, що живлять навантаження.
- Через кілька місяців після установки всіх елементів щитка слід підтягнути їх болтові з’єднання.
Як вже було сказано, підключення електролічильника не може бути виконано самостійно. Це прерогатива контролюючої організації. Тому для під’єднання вхідних проводів необхідно викликати її представника, який підключить і опломбує пристрій обліку електроенергії.
Вибір електричного щитка
При покупці цього виробу слід звертати увагу на такі його характеристики:
Для забезпечення можливості проведення ремонтних робіт на будь-яких елементах електричної проводки квартири необхідно перед лічильником встановити додатковий автоматичний вимикач, який може бути розміщений в окремому боксі і також опломбований.
У деяких електричних щитках передбачено окреме місце для розміщення ввідного автомата.
В якості вступного автомата повинно бути вибрано потужний пристрій, номінальний струм якого, як правило, дорівнює 25, 32 або навіть 40 А в залежності від потужності споживачів квартири. Крім того, для цієї мети краще використати двополюсний вимикач, який здатний одночасно розмикати ланцюг нульового і фазного проводів.
Таким чином, установка щитка для електричного лічильника і пристроїв автоматики не представляє особливої складності, проте для виконання таких робіт необхідно чітко уявляти собі схему електропостачання споживачів квартири.
