Установка і підключення двохклавішного вимикача світла актуальна в тих випадках, коли може виникнути необхідність у зміні інтенсивності освітлення кімнати або управління підсвічуванням різних зон інтер’єру. Регулювати кількість світла можна, змінюючи число працюючих світильників з допомогою такого пристрою. Оскільки це виріб має дві клавіші, то воно здатне керувати роботою двох груп світильників. Як правило, двохклавішний вимикачі світла встановлюються спільно з люстрами, що мають у своєму складі більше двох лампочок.
Іншою ситуацією, в якій переважно використання таких пристроїв є їх застосування для включення з одного місця світла в різних кімнатах та коридорах.
Необхідно відразу сказати, що схема підключення двохклавішного вимикача багато в чому схожа на аналогічну схему, яка використовується при монтажі одноклавишных моделей.
Таким чином, сфера застосування таких пристроїв досить обширна, однак у всіх випадках використовується однакова схема їх з’єднання. Для того щоб розібратися як підключити двоклавішний вимикач слід ознайомитися з його пристроєм і принципом роботи.
Конструкція вимикача двохклавішного
Класифікація цих пристроїв досить проста. Розрізняють вбудовані та накладні моделі, призначені для використання, відповідно, з прихованою або відкритою проводкою. Серед додаткових функцій, якими можуть бути оснащені ці пристрої, можна виділити підсвічування. Вимикачі, обладнані підсвічуванням, легко знайти в темній кімнаті, тому вони дуже зручні у використанні.
Конструкція двохклавішного вироби досить проста і багато в чому схожа на внутрішнє пристрій одинарного вимикача. Відмінність полягає лише в тому, що тут є окремий контакт, призначений для живлення другої групи споживачів. Конструктивно двокнопочні вимикач складається з наступних основних елементів:

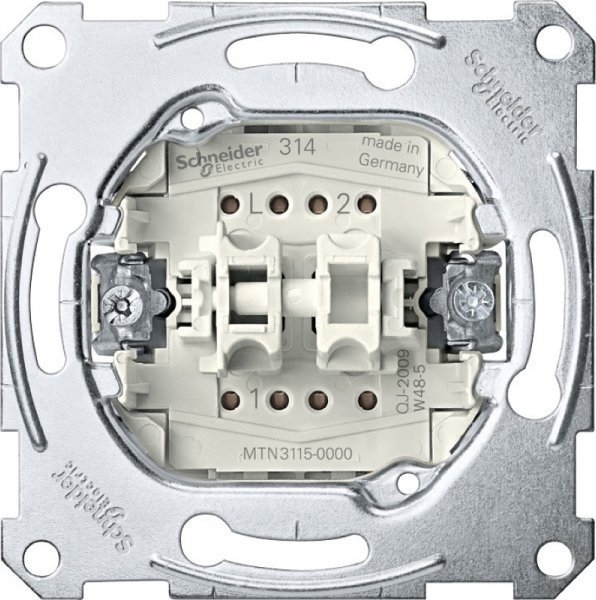

- Робоча частина. На відміну від одноклавишных моделей, що мають дві клеми, такий вимикач оснащений трьома контактами. Один з них є вхідними та два – вихідними. Вступної контакт призначений для приєднання до нього фазного проводу, що приходить від розподільної коробки. Виходять контакти робочої частини служать для підключення до них проводів, які використовуються для живлення споживачів. Як правило, на корпус робочої частини вимикача нанесене маркування, що полегшує визначення виду кожній клеми. Ця частина конструкції пристрою повинна бути встановлена таким чином, щоб загальна клема розташовувалася знизу.
- Декоративна рамка.
- Дві клавіші (можуть бути обладнані віконцями для підсвічування).
Якщо в конструкції пристрою передбачена підсвічування, то до його складу входить невелика електрична схема, що включає в себе світлодіод (або неонову лампу), резистор і, іноді, конденсатор. Підключається ця електрична ланцюг до контактів вимикача. Принцип її роботи досить простий. Оскільки струмообмежуючий резистор має досить великий опір, то при замиканні його накоротко включеними контактами вимикача струм в ланцюзі підсвічування не протікає.При розмиканні робочих контактів невеликий струм, обмежений опором резистора, що протікає в ланцюзі підсвічування, забезпечуючи горіння світлодіода.
Вимикачі з підсвічуванням отримали дуже широке поширення в даний час.
Загальна схема підключення

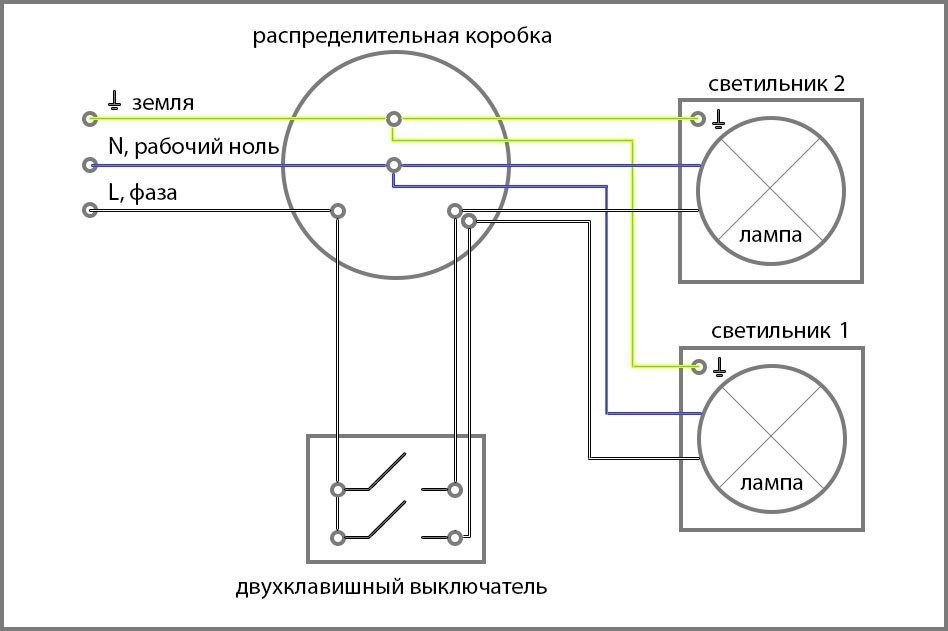

Схема підключення двохклавішного вимикача світла представлена на малюнку.
Заземлюючий провід, який зображений на малюнку присутній в электропроводках далеко не всіх будівель. Якщо для підключення потужних побутових електроприладів, таких як варильна поверхня або пральна машинка, їх корпусу намагаються заземлити хоча б на щиток електричного лічильника, то в ланцюгах освітлення заземлення зазвичай відсутня. Щоб підвищити безпеку використання проводки в таких умовах має сенс встановлення на вході в квартиру пристрої захисного відключення або диференціального автомата.
Представлена на малюнку схема підключення подвійного вимикача має в якості навантаження дві окремі лампи, однак часто таке з’єднання використовується для управління кожною клавішею вимикача ланцюгом з декількох послідовно з’єднаних лампочок.
Порядок підключення пристрою
Головним правилом, яке повинне дотримуватися при монтажі всіх комутаційних пристроїв, є необхідність їх установки таким чином, щоб при відключенні розривалася ланцюг фазного проводу. Це повинно бути зроблено, в першу чергу, для того щоб при заміні лампочки достатньо було просто вимкнути вимикач, не вдаючись до використання ввідного автомата.
Справа в тому, що велика кількість випадків ураження людини електричним струмом відбувається саме при виконанні подібних робіт. Такі випадки, на жаль, часто мають місце, незважаючи на те, що для виникнення небезпечної ситуації необхідно не тільки переплутати дріт, на який повинен бути встановлений вимикач, але і неправильно підключити патрон електричної лампочки.
Як і для роботи з будь-якими елементами електричної проводки, при установці і підключенні двоклавішних вимикачів слід дотримуватися правил техніки безпеки, головним з яких є необхідність відключення напруги в мережі на час виконання робіт. Оскільки розподільчі коробки в більшості випадків розташовані на висоті, то важливим елементом при роботі з ними є використання надійної драбини або підставки.
Для того щоб правильно встановити такий пристрій необхідно дотримуватися наступного порядку дій:
На практиці підключення подвійного вимикача виявляється набагато складніше, ніж підключення одноклавішного пристрою.
