Для підвищення комфорту при використанні освітлювальних приладів широко використовується дистанційний вимикач світла. Такі пристрої оснащені пультом і дозволяють управляти роботою систем освітлення та окремих світильників на відстані.
Конструкція і принцип роботи дистанційного вимикача
До основних елементів, що входять до складу такого пристрою, є пульт дистанційного управління (ДУ) і силовий блок, оснащений приймачем сигналу. При використанні радіочастотних систем ДУ в їх склад входить контролер, за допомогою якого можна здійснювати управління роботою ламп розжарювання, галогенні, люмінесцентні або світлодіодними лампами. При цьому можливе управління як одиничними освітлювальними пристроями, так і великими групами світильників.
В залежності від того, на якій з вимикачів повинна бути передана команда від пульта ДУ, він подає сигнал, що додатково включає в себе код розпізнавання. Цей код безпомилково приймається саме тим пристроєм, який відповідає за комутацію електричних контактів потрібного світильника.
Відстань, на якому можливо дистанційне управління освітленням, в залежності від призначення та умов експлуатації вимикачів, може становити від 20 до 500 м.
Дистанційні вимикачі світла можуть управлятися з використанням інфрачервоних, ультразвукових, мобільних і інших пристроїв.
До переваг дистанційних вимикачів відносяться:
До недоліків систем дистанційного управління освітленням можна віднести їх високу вартість, а також вплив металевих конструкцій на роботу радіохвильових пристроїв.
Для підвищення ефективності роботи дистанційний вимикач світла може використовувати датчики освітленості або руху. Також існує можливість управління таким пристроєм за допомогою комп’ютера або смартфона.
Найбільш поширеним видом управління вимикачами цього типу є використання радіохвильових пультів. Значно рідше застосовуються інфрачервоні пристрої.

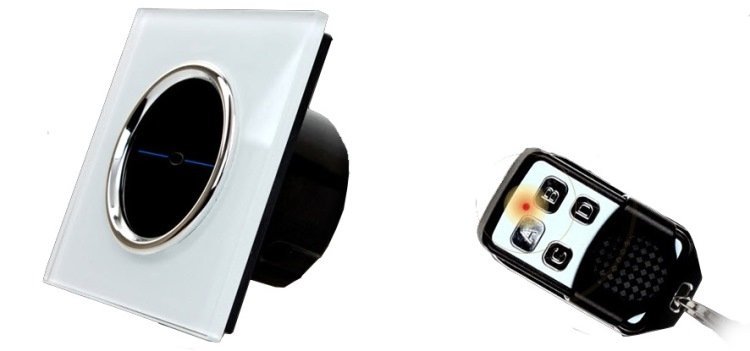

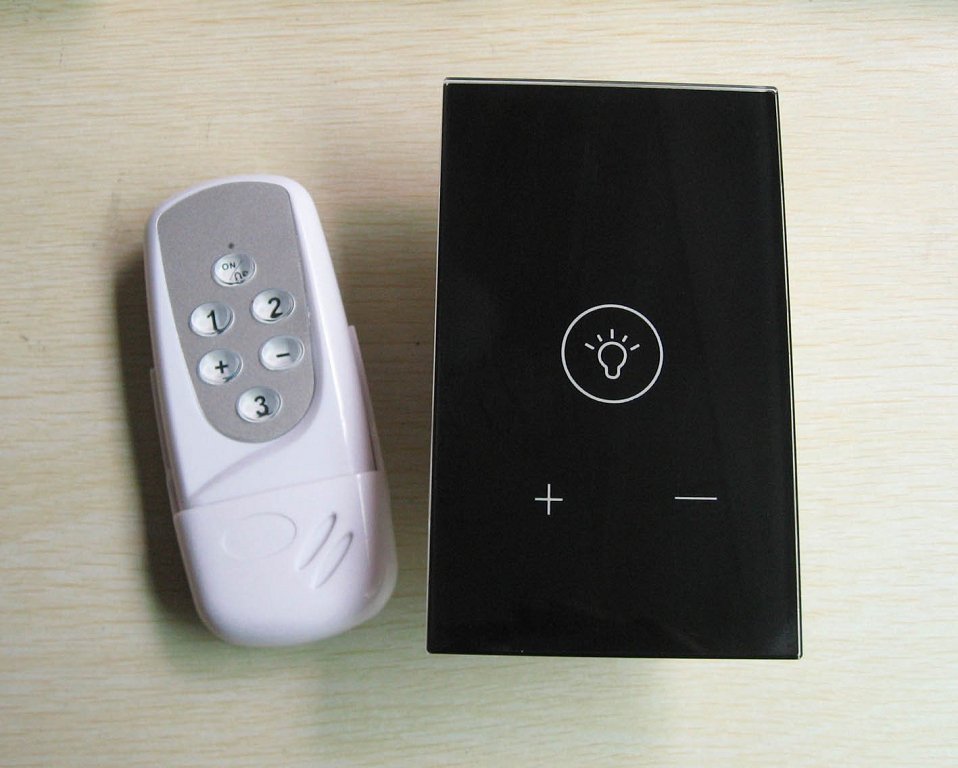

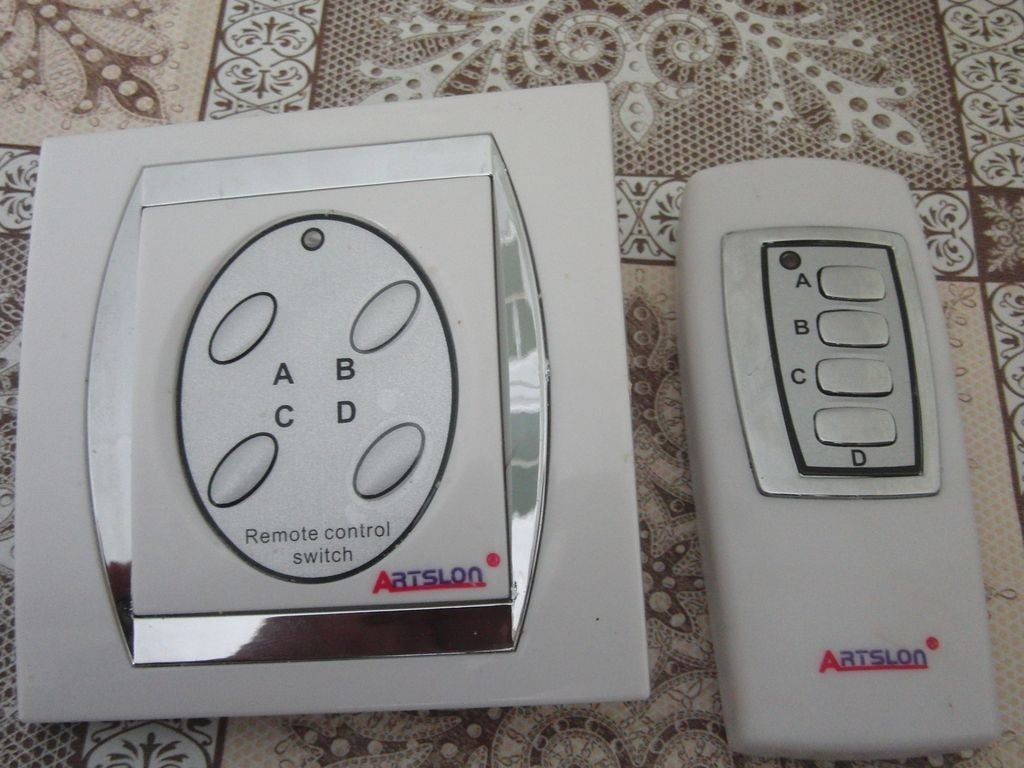

Радіохвильові пристрою керування вимикачем
Для функціонування подібних пристроїв використовується контролер, що приймає сигнал від пульта ДУ на певній радіочастоті і здійснює управління роботою освітлювальних пристроїв.
Такі системи дозволяють використовувати для управління системою освітлення комп’ютери або смартфони. Крім того, бездротовий управління забезпечує велику дальність дії.
За допомогою радіовиключателя можна регулювати освітлення в ручному або автоматичному режимі. Для вмикання або вимикання ламп може бути використаний стаціонарний вимикач або пульт ДУ. Для здійснення комутації електричного кола в таких пристроях використовується силовий блок. В залежності від типу освітлювальних приладів, а також їх потужності у складі цього блоку може використовуватися електронний або індукційний трансформатор.
Вимикач світла з ДУ може розташовується в будь-якому зручному для користувача місці, а його силовий блок – безпосередньо в корпусі світильника або в розподільному щитку.
Інфрачервоні пристрої
Пульти, що використовують для передачі команд на керуючу схему дистанційного вимикача інфрачервоне випромінювання, рідко застосовуються на сьогоднішній день. Це пояснюється досить істотними їхніми недоліками, такими як невеликий радіус дії, а також необхідність направляти пульт безпосередньо на вимикач.
Для того щоб забезпечити роботу подібного пристрою, застосовується спеціальний блок керування освітленням. Перевагою використання такого обладнання в квартирі є можливість керувати освітленням за допомогою звичайного пульту від телевізора.
Використання датчиків
Крім переносного пульта ДУ для забезпечення ефективної роботи дистанційних вимикачів широко застосовуються датчики різних типів. Найбільш популярними з них є інфрачервоні, мікрохвильові та звукові пристрої.

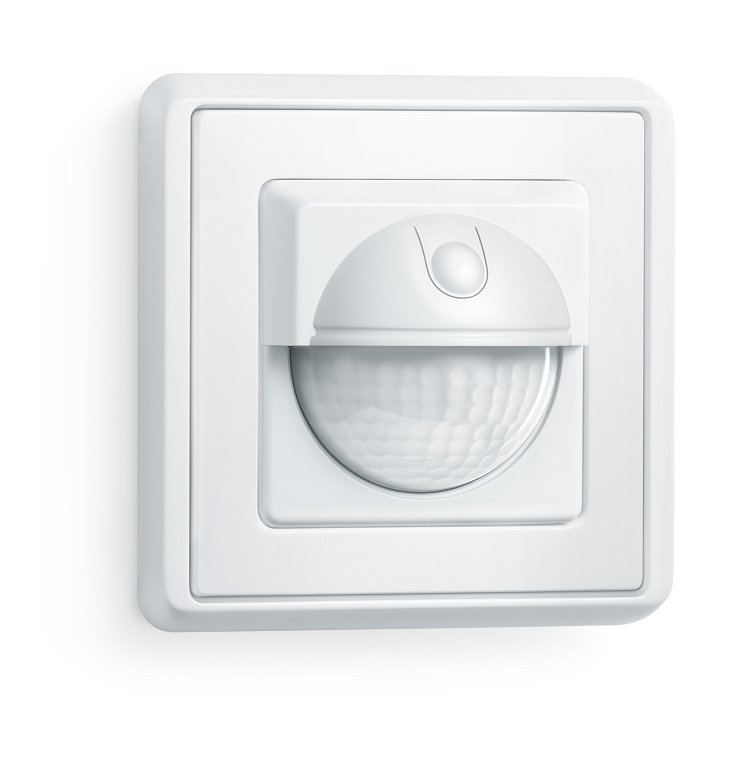

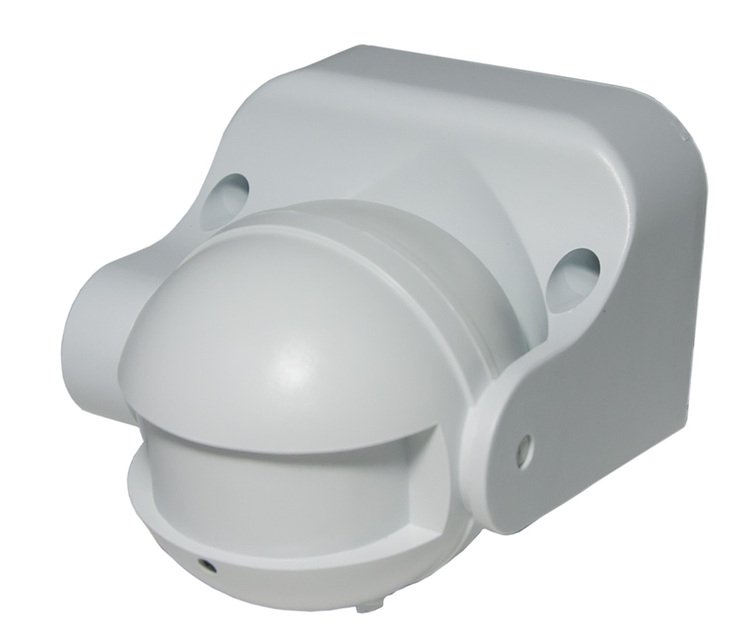

Інфрачервоні датчики руху
Являють собою найпоширеніший тип подібних пристроїв. Їх принцип дії заснований на замиканні або розмиканні електричного ланцюга при уловлюванні датчиком появи додаткового інфрачервоного випромінювання в його робочій зоні. Це відбувається при попаданні в сектор людини або тварини.
До достоїнств пристроїв такого типу можна віднести абсолютну безпеку для здоров’я, невисоку вартість, а також економічність і зручність експлуатації.
До недоліків таких датчиків відноситься залежність якості їх роботи від погодних умов, можливість помилкового спрацьовування або відсутність реакції на потрапляння в зону дії людини в щільній зимовому одязі, яка обмежує тепловіддачу.
У більшості випадків такі пристрої встановлюються при вході в квартиру або в під’їзді, вони призначені для автоматичного включення і відключення освітлення на сходових майданчиках і дозволяють істотно економити електроенергію.
В залежності від умов експлуатації можуть бути обрані датчики, що мають різну ступінь захисту від механічних впливів, а також вологи і пилу. Ступінь захисту позначається літерами IP і відповідними цифрами, значення першої з яких показує захищеність пристрою від проникнення всередину його корпусу твердих предметів, а друга – води. Інфрачервоні датчики для вимикачів світла з ДУ мають захист не менше IP20.
Як правило, подібні пристрої мають радіус дії, не перевищує 20 м. Цього цілком достатньо, щоб забезпечити надійне спрацьовування вимикача світла при вході в квартиру. Іншим важливим параметром, що істотно впливає на експлуатаційні характеристики і ціну цих виробів, є кут охоплення, який у горизонтальній площині може сягати 3600.
Мікрохвильові датчики
Принцип дії цих приладів заснований на постійному випромінюванні і прийомі мікрохвильових електромагнітних сигналів. На підставі аналізу прийнятих електромагнітних хвиль датчик визначає потрапляння в зону його відповідальності сторонніх об’єктів і подає команду на замикання або розмикання силової електричної ланцюга. Такі пристрої повністю незалежні від погодних умов, проте при їх використанні можливі помилкові спрацьовування, крім того, електромагнітне випромінювання може негативно позначитися на здоров’ї людей.

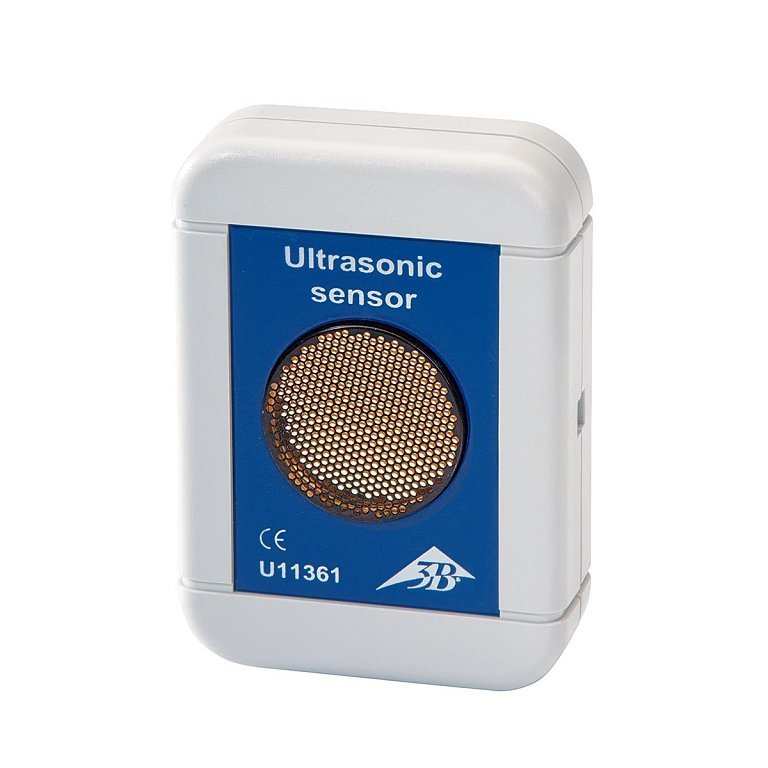

Звукові датчики
Принцип їх дії такий же, як і у попередніх пристроїв. Відмінність полягає в тому, що в якості сприйнятих сигналів використовуються хвилі ультразвукового діапазону. Недоліком цих виробів є їх невисока чутливість до повільно нерухомих об’єктів, а також негативний вплив ультразвуку на поведінку деяких тварин.
До іншого типу звукових датчиків можна віднести пристрої, що спрацьовують при раптовому зміну гучності звуку в звичному людському вуху діапазоні. Їх використовують для включення або виключення світла в приміщеннях з допомогою голосу або бавовни в долоні. Найчастіше такі голосові вимикачі використовуються в системах «розумний будинок».
Особливості вибору дистанційних вимикачів
Як і більшість вузькоспеціалізованих виробів, розглянуті датчики можуть застосовуватися в комбінованих пристроїв, що поєднують в собі переваги кожного типу. При виборі дистанційного вимикача світла особливу увагу слід приділити його потужності силового блоку, який розрахований на комутацію електричної ланцюга з певним допустимим значенням навантаження.
Іншою важливою особливістю, на яку варто звернути увагу при виборі пристроїв дистанційного управління освітленням, є можливість роботи їх силових блоків з різними типами ламп.
Також важливе значення має здатність контролера змінювати інтенсивність освітлення, працювати з великою кількістю окремих світильників та інші додаткові функції.
