Для забезпечення безпечної експлуатації електропроводки сучасних квартир сьогодні все частіше вибирають пристрої захисного відключення (УЗО) або диференціальні автомати. Застосування кожного з них забезпечує завчасне відключення ділянки електричного ланцюга, в якому є порушення ізоляції. Крім того, при правильній організації автоматичного захисту електромережі з використанням таких пристроїв забезпечується надійне відключення споживачів при виникненні перевантажень і коротких замикань. При цьому головна відмінність ПЗВ від дифавтомата полягає в необхідності поставити і використовувати разом з таким пристроєм додатковий автоматичний вимикач.
Потрібно зауважити, що для правильного функціонування захисту від великих диференційних струмів необхідно наявність трипровідною однофазної системи, яка має в своєму складі заземлюючий провід. Така система проводки зараз повсюдно ставиться в нових будівлях, однак вкрай рідко зустрічається в будинках старої споруди.
Щоб відповісти на питання, чим відрізняється ПЗВ від дифавтомата і який пристрій краще вибрати для використання в своїй квартирі, потрібно ознайомитися з основними технічними характеристиками, принципами роботи, а також особливостями конструкції та експлуатації.
Застосування ПЗВ
Пристрій захисного відключення використовується для здійснення комутації у мережі, що живить групи споживачів при протіканні струмів, що діють в нормальних умовах експлуатації.
Головне завдання УЗО – відключення ділянки електричної системи, якщо в ньому виникає диференціальний струм, що перевищує допустиме значення.
Виникнення струму витоку пояснюється наявністю деякого опору ізоляції проводки і електроспоживачів. Оскільки цей опір не може бути нескінченно великим, то через нього буде протікати так званий нормальний струм витоку, величина якого повинна знаходитися в певних допустимих межах.
Для того щоб краще уявляти собі, від яких небажаних процесів, що відбуваються в електромережі, захищає дифавтомат або УЗО, розглянемо наступні схеми.

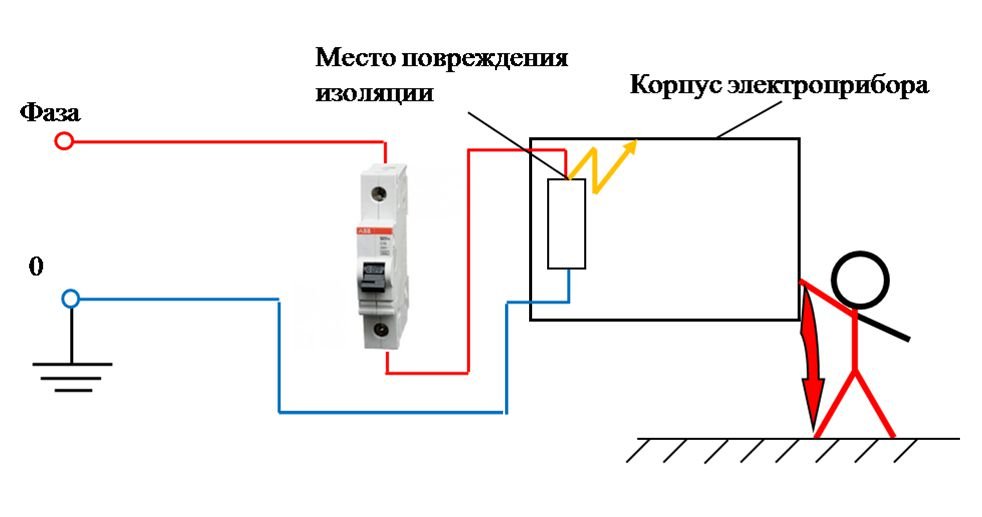

На першій з них змальований випадок ураження людини електричним струмом, яке відбувається в результаті дотику до незаземлених корпусу електроприладу з порушеною ізоляцією. В цій схемі є автоматичний вимикач, роз’єднуючий свої контакти у разі виникнення струму перевантаження або короткого замикання, але такий захист не спрацьовує при замиканні фази на землю.
На другому малюнку показаний шлях протікання струму витоку при порушенні ізоляції заземленого корпусу електроприладу. Оскільки опір шкіри людини значно вище, ніж опір контуру заземлення, то в цьому разі ураження струмом не відбувається. Проте металеві частини корпусу мають певний потенціал відносно землі.
Небезпека виникнення такої ситуації криється в тому, що при використанні звичайних автоматичних вимикачів, в разі значного зменшення опору ізоляції електроприладів не відбувається автоматичного відключення споживача від мережі.
Протікання струму витоку викликає нагрівання місць приєднання заземлення до корпусу, що збільшує їх опір. У свою чергу, вологість повітря, стан шкірних покривів людини, матеріал взуття і підлоги в приміщенні, а також безліч додаткових чинників впливають на значення опору контуру корпус – людина – земля. Якщо врахувати особливості експлуатації електроприладів в місцях з підвищеною вологістю (кухня або ванна кімната), то небезпека удару струмом зберігається досить високою.
Крім того, протікання струму через порушену ізоляцію викликає її нагрівання і ще більше руйнування. У певних випадках це може спричинити пожежу.
Принцип роботи ПЗВ заснований на постійному вимірюванні величини диференціального струму. Поки вона лежить в допустимих межах, ніяких дій не відбувається, але як тільки ця величина перевищує допустиме значення, УЗО відключає споживачі від живильної мережі.
Номінальні величини струмів витоку, на які розраховані більшість сучасних пристроїв захисного відключення, становлять 30 і 100 мА. Зростання диференційних струмів може бути викликано різними причинами, найпоширенішою з яких є погіршення ізоляції між заземленим корпусом електроприладу і фазним проводом електричної мережі. Великі струми витоку з’являються в тих випадках, коли при монтажі електропроводки були допущені порушення, пов’язані з неправильним підключенням нульового і заземлюючого проводів.

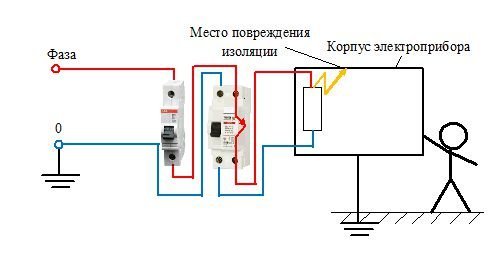

На третій схемі представлена електрична ланцюг, в якій, крім автоматичного вимикача, використовується УЗО. У разі виникнення струму витоку, значення якого перевищує номінальне, автоматика розриває ланцюг.
Якщо використовувати подібну захист в електричних мережах, споживачі яких не мають заземлення, то для її спрацьовування необхідно виникнення замкнутого ланцюга між металевим корпусом приладу і землею. Як правило, така ланцюг замикається, якщо до корпусу електроустановки торкається людина.
Таким чином, застосування ПЗВ дозволяє розімкнути електричний ланцюг у наступних випадках:
Підключення ПЗВ
Потрібно зауважити, що в УЗО не передбачена захист струмів короткого замикання і перевантаження. Тому такі пристрої обов’язково повинні підключатися спільно з автоматичним вимикачем, допустимий струм якого повинен бути менше аналогічного значення для ПЗВ. Така схема живлення електроспоживачів зображена на третьому малюнку.
Як видно зі схеми, фазний провід підключається до відповідного контакту пристрою через автоматичний вимикач. Нульовий провід також повинен бути підключений до споживача через УЗО.
Якщо вибрати використання трифазних пристроїв захисту, їх підключення виконується аналогічно: три фазних і нульовий провід вставляються в роз’єм, які мають відповідне маркування.
Для того, щоб перевірити працездатність УЗО, досить натиснути на кнопку ТЕСТ, розташовану на його корпусі. Справний пристрій після цього миттєво відключиться. Однак деякі моделі оснащуються такий кнопкою. Перевірити їх працездатність можна, створивши штучне замикання між фазним дротом і захисним заземленням, в цьому випадку негайно виникає струм витоку, на який реагує УЗО. Зробити таке замикання можна за допомогою будь-якого металевого предмета, але краще вибрати патрон з лампочкою.
Метод пробної витоку струму є найбільш достовірним, оскільки дозволяє не тільки перевірити працездатність УЗО, але і оцінити правильність його підключення.
Для контролю справності ПЗВ не можна замикати між собою фазний і нульовий дроти, оскільки це викличе спрацьовування автоматичного вимикача в результаті короткого замикання.
Вибір пристрою захисного відключення
При виборі УЗО для своєї квартири слід звернути увагу на такі його характеристики:
Диференціальний автомат

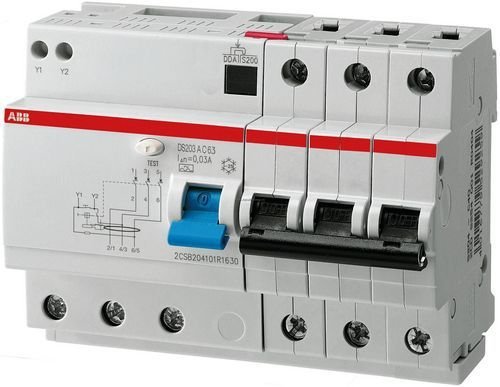

Дифавтомат – це пристрій, що поєднує в собі УЗО і звичайний автоматичний вимикач.
Характеристики кожної моделі нанесені на її корпус у вигляді спеціального маркування. Основними з них є:
Для відповіді на питання, як відрізнити ПЗВ від дифавтомата, досить подивитися на їх зовнішній вигляд. Хоча на перший погляд відмінності і не дуже помітні, але для знаючої людини вони, як говориться, у наявності:
Автоматичний вимикач, керований диференціальним струмом, володіє наступними перевагами:
- При установці дифавтомата відсутня необхідність в монтажі якогось додаткового захисного обладнання.
- Практично всі подібні пристрої обладнані спеціальною індикацією, що дозволяє точно визначити, від чого спрацював пристрій: від появи великого струму витоку, короткого замикання або перевантаження.
Відповідаючи на поставлене запитання, чим відрізняється ПЗВ від дифавтомата, потрібно врахувати наступне. Якщо судити за кількістю і якістю виконуваних функцій, то немає особливої різниці в тому, який пристрій вибрати: дифавтомат або УЗО. При цьому вартість суміщеного пристрою буває навіть вище, ніж сукупна ціна УЗО і звичайного автомата. Крім того, при виході з ладу одного з окремих пристроїв, можна провести його ремонт або заміну, не знімаючи при цьому другого, це значно дешевше, ніж ремонтувати дифавтомат.
