Схема підключення ПЗВ. Правильний вибір і принцип роботи

Принцип роботи ПЗВ

Пристрій захисного відключення (УЗО) служить для захисту від ураження електричним струмом при несправності електропроводки або роботи електроприладів. Розглянемо принцип його роботи в загальних рисах.

Електричний струм надходить з мережі по фазному дроті через навантаження, а назад повертається в мережу через нейтральний провід. Робота УЗО заснована на порівнянні величини струму на вході і на виході. Незалежно від того, наскільки розгалуженою є ваша проводка, сумарний струм на вході і на виході з об’єкта повинен бути однаковим. У разі, якщо прилад несправний, він порушить цей баланс – струм на вході і на виході буде відрізнятися і відбудеться витікання. В цей самий момент спрацьовує УЗО і відключає живлення приміщення.

Схема підключення ПЗВ. Правильний вибір і принцип роботи

Як правильно вибрати УЗО для квартири

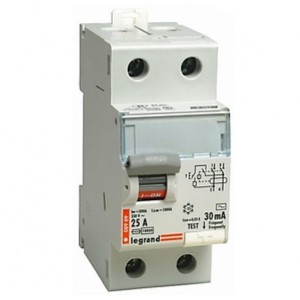

Для того, щоб вибрати пристрій захисного відключення, необхідно розібратися в різних його класифікаціях.

УЗО відрізняється за двома головними параметрами: сила струму в мережі і сила струму витоку.

Згідно з першим параметром, УЗО необхідно вибирати виходячи з того, яка сила струму в мережі. УЗО буває зі значенням сили струму в 16, 25, 40, 63, 80 ампер.

Другий параметр (сила струму витоку) показує, при якому значенні сили струму витоку буде відбуватися автоматичне вимикання живлення. За правилами, живлення електричної мережі повинно відключатися при значеннях витоку струму в межах від половини номіналу сили струму до номінального значення. Наприклад, якщо номінальне значення струму витоку дорівнює 10 мА, то відключення може статися при витоку струму від 5 до 10 мА, а при 10 мА вимкнення відбудеться напевно. УЗО випускається з такими значеннями цього параметра: 10 мА, 30 мА, 100 мА і 300 мА.

ПЗВ зі значенням сили струму витоку в 10 мА використовується вкрай рідко, тому що це самий “чутливий” варіант і часто може вибивати мережу. Найчастіше використовують УЗО в 30 мА. 30 мА – максимальне значення сили струму, яке не несе загрози людині, сила струму вище 30 мА – смертельна. Тому для захисту людей використовують саме такі пристрої.

Схема підключення ПЗВ. Правильний вибір і принцип роботи

ПЗВ зі значеннями 100 мА і 300 мА використовуються для захисту і відключення великих розгалужених ділянок мережі при різних форс-мажорних обставин (повінь, аварії). У квартирах подібні пристрої не використовуються.

Пристрої захисного відключення також відрізняються за кількістю контролюючих фаз. ПЗВ може бути на одну фазу (4 контакти), на дві (6 контактів) або на три фази (8 контактів).

Як правильно підключити УЗО в квартирі

Важливо! Слід пам’ятати, що пристрій захисного відключення не обмежує максимальний струм, який проходить через нього. Тому кожне пристрій необхідно захищати автоматом. ПЗВ не є заміною автомата! Номінальний робочий струм для ПЗВ повинен бути вище, ніж у автомата.

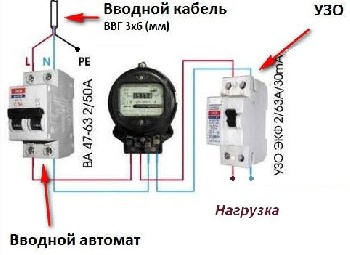

Схема підключення однофазного ПЗВ

Дуже важливим є правильне підключення фаз і нейтрального дроти згідно маркуванню на пристрої.

Схема підключення ПЗВ. Правильний вибір і принцип роботи

Якщо ви хочете перевірити, правильно підключено УЗО, натисніть на кнопку “Тест” на корпусі пристрою. Якщо ви все зробили правильно, то харчування має відключитися.

Схема підключення ПЗВ в трифазну мережу

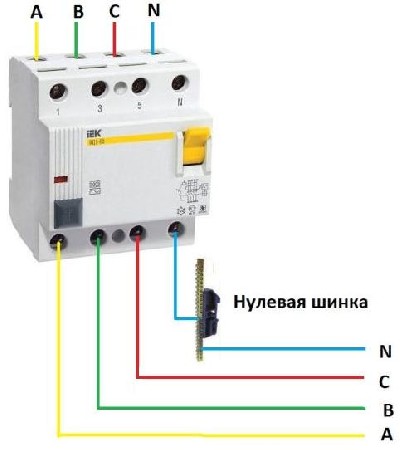

Якщо у вас трифазна мережа, то ви можете встановити або трифазне пристрій захисного отлючения, або використовувати три однофазних пристрою. Схема підключення трифазного УЗО зображена на малюнках нижче.

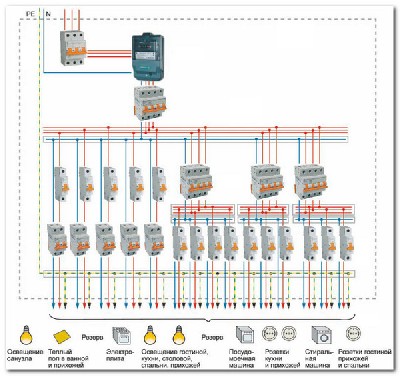

Схема підключення ПЗВ. Правильний вибір і принцип роботиСхема підключення ПЗВ. Правильний вибір і принцип роботи

Важливо! Всередині кожної групи можна використовувати тільки свої фазу і нуль. Ні в якому разі не можна використовувати фазу від одного ПЗВ і нуль від іншого, інакше прилад несправний!
