Навіщо складати монтажну схему електропроводки
Коли в квартирі починається ремонт, не кожному вдається відразу уявити, яким буде кінцевий результат. Нічого передбачити не можна: ні де точно буде розташована меблі, ні скільки побутової техніки буде куплено в майбутньому.
Живим прикладом непередбаченості під час ремонту стане вимикач, який при відкриванні дверей виявляється за нею і користуватися їм стає дуже незручно. Ще один приклад — розкидані по всій квартирі подовжувачі, тому що для домашнього кінотеатру, холодильника, кондиціонера і комп’ютера просто не вистачило розеток.
Щоб точно розрахувати, побачити і зрозуміти, де саме і наскільки зручно розташовані всі розетки, вимикачі, лампи, електроприлади і меблі, і потрібно складати схему електропроводки.
Перша частина схеми
Перша частина схеми (вона ж — силова) буде включати в себе схеми розміщення: розеток, освітлювальних приладів і вимикачів.
Позначення для побудови схеми електрики в квартирі
Для того щоб розібратися з тією схемою, яка зараз буде складена, та скласти на її прикладі свою власну, потрібно взяти на озброєння ось такі умовні позначення:
Схема розміщення розеток у квартирі

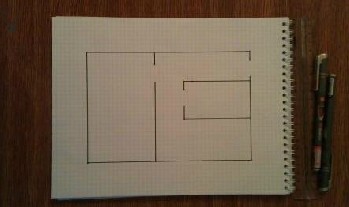

Для створення прикладу схеми розміщення електропроводки можна взяти стандартну однокімнатну квартиру. Її слід накреслити, користуючись при цьому абсолютно вільними розмірами. Все що важливо — це правильне розташування кімнат.
А ось і сам приклад:

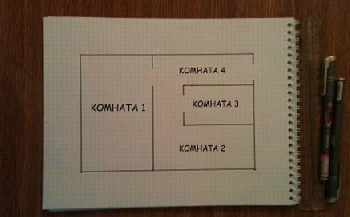

Варто пронумерувати кімнати:
Приміщення під № 1 — це вітальня. Приміщення № 2 — кухня. Приміщення № 3 — ванна. І приміщення № 4 — це передпокій.

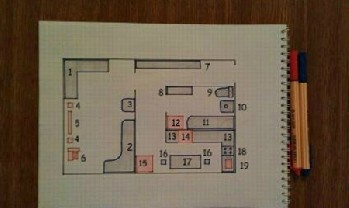

У цих кімнатах потрібно по максимуму розставити всі меблі.
У вітальні будуть розташовуватися шафа (1), диван або ліжко (2), крісло (3), телевізор з стерео-системою (4 і 5), стаціонарний комп’ютер (6).
У передпокої буде один великий шафа (7).
У ванній розташовуються шафки (8), унітаз з раковиною (9, 10), ванна (11), пральна машина (12).
Кухня буде включати в себе Кухонний стіл (13), посудомийну машину (14), холодильник (15), стільці і обідній стіл (16 і 17), газову плиту (17) і мікрохвильову піч (19).
Червоним кольором на малюнку відзначені ті предмети (прилади), які працюють від електромережі. Саме біля місць їх розміщення і потрібні розетки.

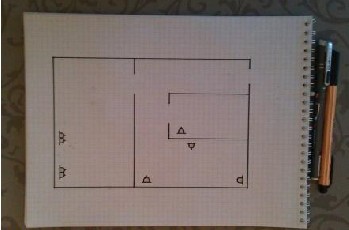

Тепер можна переходити до основної частини: позначенню розміщення розеток. Для цього потрібно знову намалювати план квартири, але вже без меблів, і в потрібних місцях проставити відповідне позначення розеток:
У вітальні бажано розмістити подвійні розетки, які будуть дуже зручні для телевізора, стерео-системи, комп’ютера, а також інших пристроїв, які потрібно підключати періодично, наприклад, мобільний телефон або планшет.
Для ванної буде достатньо двох розеток — для пральної машини, і для всіляких приладів начебто фена, електробритви та іншого, що працює не постійно, а включається лише за потреби.
На кухні потрібно 3 розетки, які будуть знаходитися у всіх електроприладів (холодильника, мікрохвильової печі й посудомоечной машини).
Схема розміщення джерел освітлення
У даному прикладі всі освітлювальні прилади будуть знаходитися в центрі кімнати. Для точного розміщення на схемі поки не потрібні точні параметри приміщення, однак точний центр кімнати на малюнку потрібно виділити. Для цього достатньо виміряти ширину і довжину приміщення, розділити навпіл і проставити відповідне позначення на місці перетину цих імпровізованих координат:

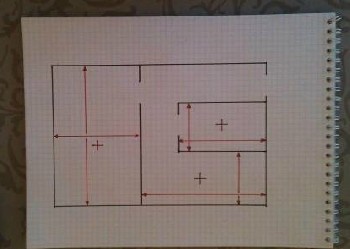

Точно таку ж операцію потрібно виконати і у всіх інших трьох кімнатах:

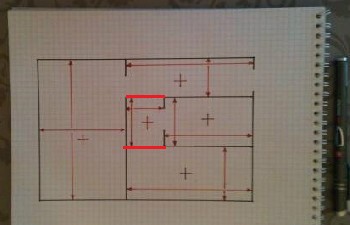

З передпокою, яка має витягнуту прямокутну форму, потрібно вчинити так само, як і з іншими приміщеннями, а в обчисленні центру допоможуть додаткові лінії:

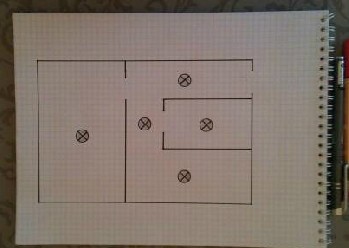

Тепер потрібно знову намалювати все той же план і замінити проставлені хрестики на умовне позначення освітлювального приладу:
Схема розміщення вимикачів
Для того щоб правильно розставити вимикачі, необхідно спочатку промальовувати всі двері. Це потрібно для того, щоб точно визначити, куди саме вони будуть відкриватися: в яку з сторін, усередину кімнати або назовні.
Рада! Бажано щоб міжкімнатні двері відкривалися в ту сторону, де вони менше всього будуть заважати, тобто найменший кут кімнати. Це дозволяє значно збільшити корисну площу приміщення.
Важливо! А ось у ванній кімнаті двері, навпаки — повинні відкриватися назовні, це робиться з метою безпеки, щоб людина, що знаходиться в несвідомому стані, не заблокував двері, і йому можна було надати допомогу.

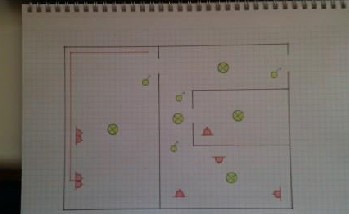

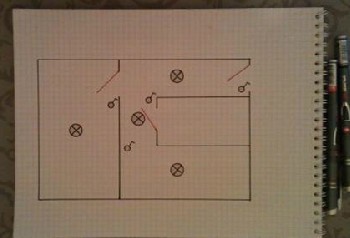

Тепер чітко видно, куди краще можна поставити кожен вимикач:
Всі вимикачі розташовуються відразу ж біля входу і не за дверима. Виняток становить ванна кімната — вимикач повинен знаходитися зовні, у ванній підвищена ступінь вологості і він швидко вийде з ладу.
На схемі поки немає розмірів, але перед початком процесу монтажу їх потрібно буде проставити, щоб було зрозуміло, на якій відстані від підлоги і від дверей будуть розташовані вимикачі (рекомендована висота — не більше 1.5 см від підлоги або 65-80 см, якщо в будинку є діти).
Частина друга
Коли схеми розташування розеток, вимикачів і світильників виконані, можна приступати до створення другої частини схеми, що зображує маршрут прокладання електричної проводки.
Для того щоб виконати все правильно, потрібно звернути увагу на такі речі, як:
Матеріал стін
Наявність штукатурки на стінах і товщина її шару
Розташування несучих стін (для монолітних будівель)
Проходження заводських штроб в плиті перекриття, їх чистота
Пояснити, чому всі ці чинники так важливі, краще на конкретному прикладі:

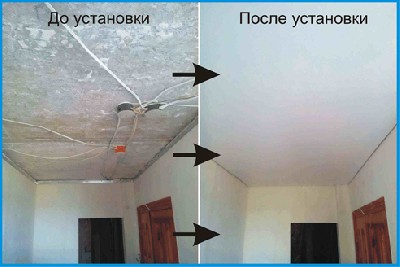

Припустимо, взята в приклад однокімнатна квартира, буде мати натяжна стеля. При наявності цього виду стель, проводка прокладається в спеціальних гофра, а всі спуски до вимикачів, електроприладами розетка виконуються по стінах в канавках. Для цього не потрібно укладати її в штроби плит перекриття, які, до того ж, не завжди чисті і вимагають додаткового часу на очищення.
Натяжна стеля дає значну фору і проводки, прокладеної в штробах стін. Тут простежується явна економія дроти: по стелі можна піти по короткому шляху і швидко розкидати провід по всіх електроспоживачів, на відміну від стін, коли доводиться долати значні відстані для виконання тієї ж задачі.
А якщо натяжної стелі немає? В цьому випадку доведеться вдатися до стандартного методу і прокласти приховану проводку по стінах.
Для цього потрібно врахувати декілька правил:
Не прокладати дріт над прорізами вікон і дверей
Чітко знати, де розташовані канавки для проводу в плитах перекриття
Правильно розрахувати розташування розподільних коробів
Несучі конструкції монолітно-бетонного будівлі порушувати не можна
У всіх нових будинках і тих, у яких був зроблений повний ремонт електричної проводки, прокладається трифазний ізольований мідний дріт, переріз якого розраховується окремо, з урахуванням споживання потужності електроприладами.
Схема прокладки проводки

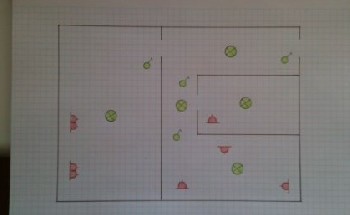

Розібравшись з усіма робочими нюансами, можна знову повернутися до схеми. Потрібно знову створити план квартири і винести в неї всі розетки, вимикачі, світильники:

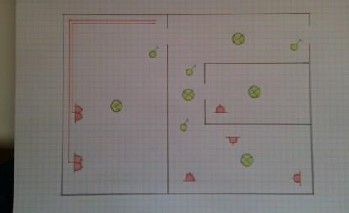

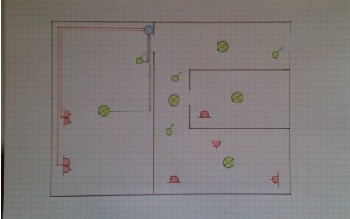

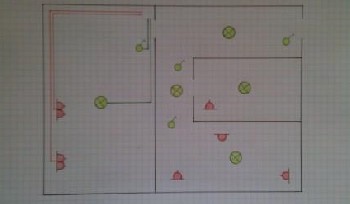

Прокладання дроту можна почати з вітальні: тут не буде натяжної стелі, тому провід буде перебувати в канавках плити перекриття. Провід простягається від найдальшої подвійний розетки і до виходу з кімнати, де буде знаходитися розподільчий короб.
Другу розетку потрібно підключати окремо і окремо тягнути дріт від неї до короба. Раніше всі розетки з’єднувалися шлейфом, але цей метод вже давно застарів, так як в цьому випадку пропускна здатність розеток істотно знижується.
Тепер потрібно прокласти провід від розподільної коробки до люстри і окремо — до вимикача:

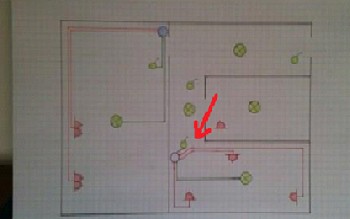

Залишилося замалювати сам короб, де збираються разом всі дроти:
Сама розподільна коробка виглядає так:

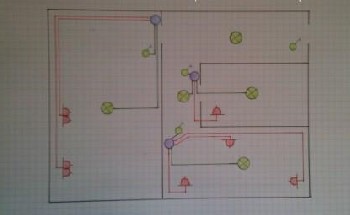

Тепер кухня. Використовується той же принцип: всі дроти тягнуться від кожного з електричних приладів, світильника і вимикача. В цьому випадку можна використовувати канал плити перекриття, що дозволить скоротити маршрут проведення дроти для однієї з розеток.
Тепер потрібно розібратися з ванною. Тут розподільчий короб буде знаходиться зовні кімнати, у відповідності з усіма правилами електробезпеки.
І, нарешті, передпокій, де і буде монтований натяжна стеля. Тут всі дроти будуть знаходитися в трубках.

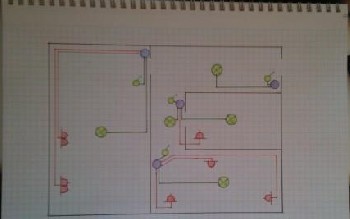

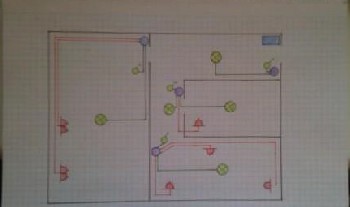

Тепер потрібно замалювати силовий щиток, з яким будуть з’єднані всі розподільні коробки:
Можна почати з вітальні і прокласти дроти таким чином:
Тут один провід потрібен для освітлювального приладу, а другий — для розеток.

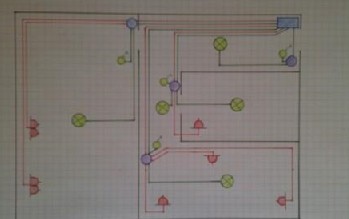

Те ж саме потрібно зробити в кухні, ванній кімнаті та передпокою:
Ось і все, схема повністю готова до використання.
Далі йдуть не менш важливі частини: розрахунок перерізу дроту для кожної групи приладів, розеток, освітлювальних приладів і розрахунок освітлення для кожної з кімнат.
Склавши схему електропроводки самостійно, можна уникнути зайвих фінансових витрат на виклик фахівця і складання схеми. Це досить просто, особливо якщо розібратися з усіма нюансами і правилами проведення електричної проводки. До того ж, така схема допоможе швидко виявити причину поломки або виникнення короткого замикання і швидко усунути її.
