Сучасний капітальний ремонт часто передбачає монтаж електропроводки в квартирі. Виконання таких робіт накладає велику відповідальність, оскільки від якості функціонування елементів проводки залежить не тільки правильність роботи споживачів електроенергії, але і пожежна і електрична безпека житла.
Схема електричної проводки
Перед тим, як приступати до будь-яких робіт з монтажу проводки, необхідно скласти її схему. Для цього потрібно дотримуватися такого алгоритму:
- Почати слід з складання плану приміщень квартири, який повинен бути зроблений в масштабі із зазначенням розмірів. Подальше нанесення всіх елементів електричної проводки на цей план виконується з розподілом споживачів по групам, в залежності від їх типу і розташування.

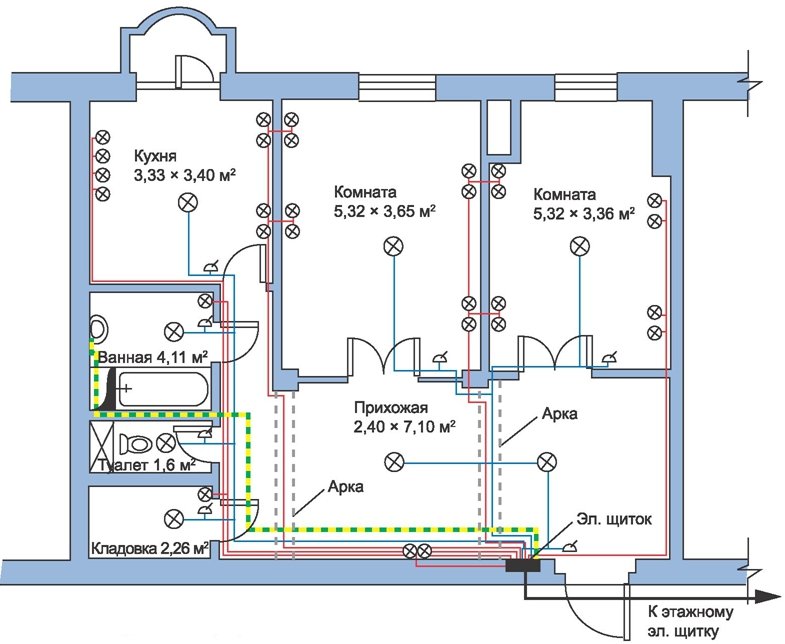

- Визначається загальна потужність споживачів електроенергії в квартирі, а також їх розподіл у приміщеннях. Зробити це досить нескладно, якщо взяти за основу подібний план електропроводки, наприклад, такий як на малюнку.
- Визначається необхідна кількість розеток в кожній кімнаті. Якщо приблизно відомий майбутній дизайн інтер’єру, то можна розташовувати розетки, виходячи з максимальної зручності їх експлуатації. В іншому випадку слід забезпечити наявність хоча б одного такого пристрою на кожні 6 м2 житлової площі, в кухнях – на кожні 3 м2. Не можна встановлювати розетки в туалеті. У ванній кімнаті їх установка допускається, проте зробити це можна лише з використанням пристроїв, що мають підвищений захист від вологості. Такі розетки підключаються через розділовий трансформатор, в результаті чого виключається їх гальванічна зв’язок із загальною побутової електричної мережі. Це рішення дозволяє забезпечити максимальний рівень електробезпеки, однак тягне за собою додаткові матеріальні витрати.
- Визначається місце розташування потужних побутових приладів (більше 2 кВт), таких як електроплити, бойлери, варильні поверхні, посудомийні і пральні машини, групи кондиціонерів і т. д. Для кожного з цих пристроїв потрібно провести окрему лінію, що має заземлення і підключений безпосередньо до вхідного електричного щитка.
- Розраховується необхідна кількість і переріз кабелів, номінал автоматичних вимикачів і ПЗВ або дифавтоматов. Щоб зробити такі розрахунки, потрібно чітко визначити кількість груп споживачів, а також їх потужність.
Вибір перерізу проводу

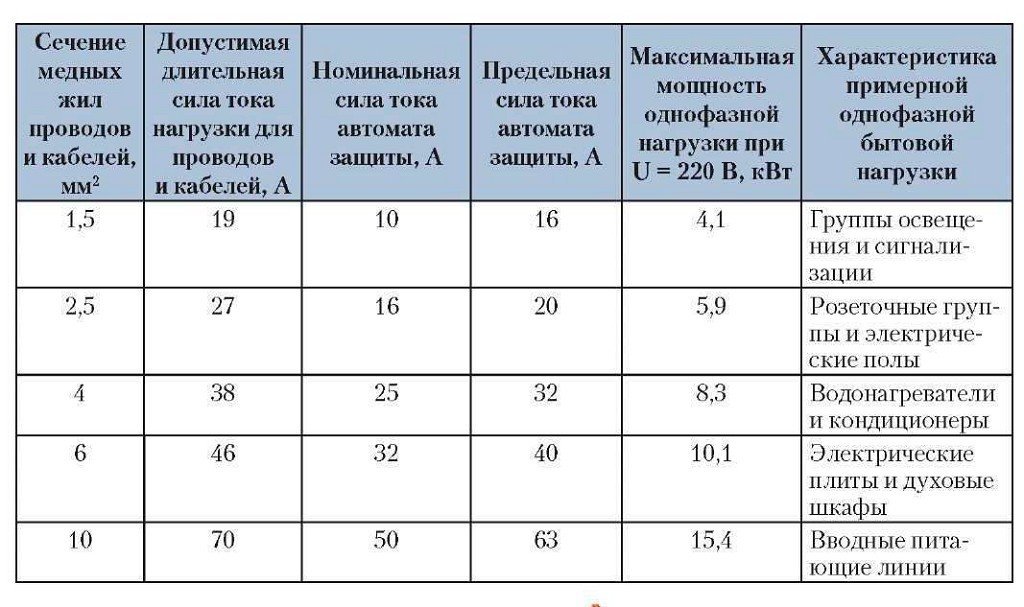

Для правильного вибору перерізу проводів, а також номінальних параметрів захисних пристроїв можна скористатися такими рекомендаціями:
У більшості випадків для монтажу якісної електропроводки використовується кабель ВВГ, що має перетин 1,5 мм2 для освітлювальних мереж, 2,5 мм2 – для підключення розеток, 4 або 6 мм2 – для підключення потужних електроприладів.
Особливості монтажу електричної проводки
Можливі два основних варіанти монтажу електропроводки:

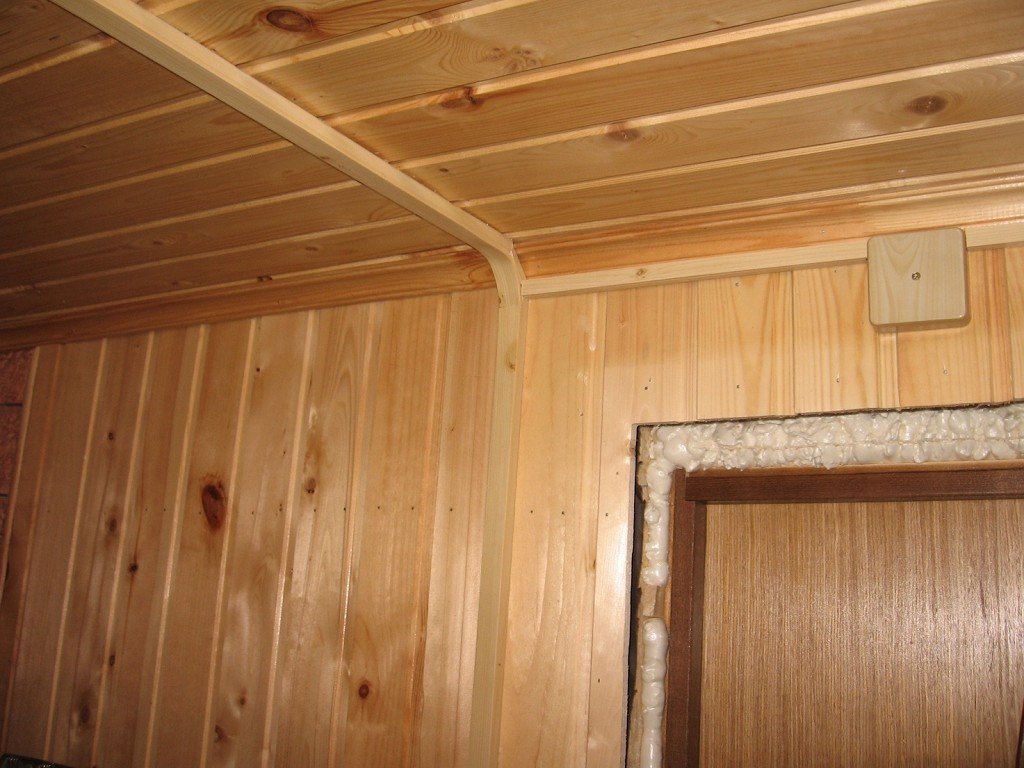

- Відкритий спосіб. В даний час використовується досить рідко, переважно в приміщеннях, де неможливо облаштування проведення прихованого типу. Прокладка проводів здійснюється в кабель-каналах або спеціальних коробах, що закріплюються на стінах і стелі за допомогою саморізів або монтажних кліпс.

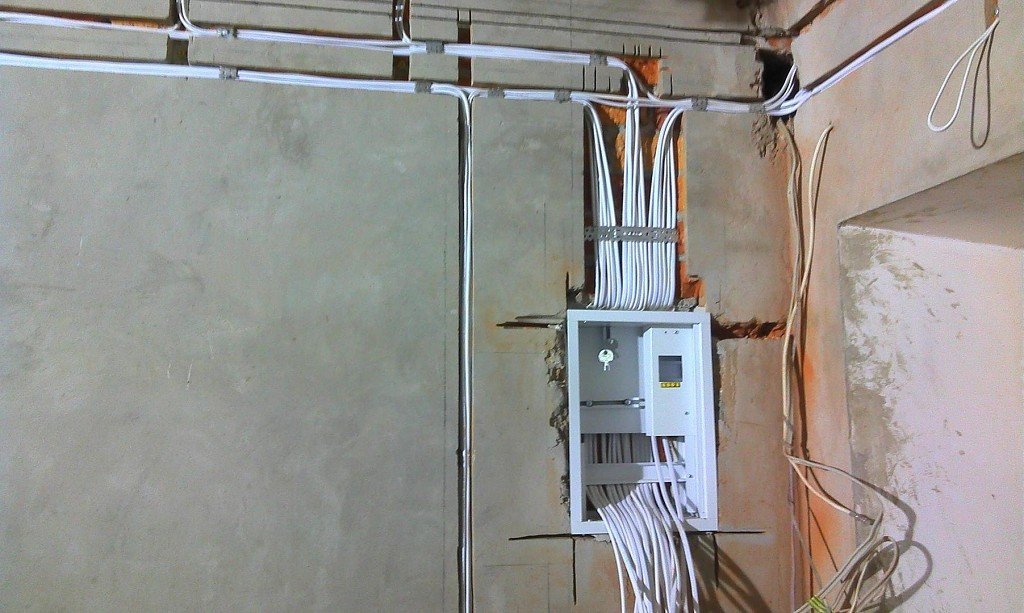

- Прихований. Найбільш поширений спосіб. Щоб потай прокласти дроти, необхідно виконати штроблення стін. Такий спосіб монтажу проводки пов’язаний з виконанням певних будівельних робіт, тому виконується одночасно з проведенням ремонту в квартирі.
При прокладанні проводів у стінах слід розташовувати їх строго вертикально або горизонтально, всі повороти проводу виконуються тільки під прямим кутом.
Вимикачі світла розташовуються поруч з дверними прорізами на висоті 1,5 м або 0,8 м.
Електричні розетки в приміщеннях прийнято розміщувати на висоті до 1 м. Потрібно заздалегідь провести дроти для розеток, призначених для харчування настінних телевізорів, бойлерів, кондиціонерів і т. д. Якщо цього не зробити, то згодом може виникнути необхідність в прокладанні зовнішніх дротів або використання подовжувачів.

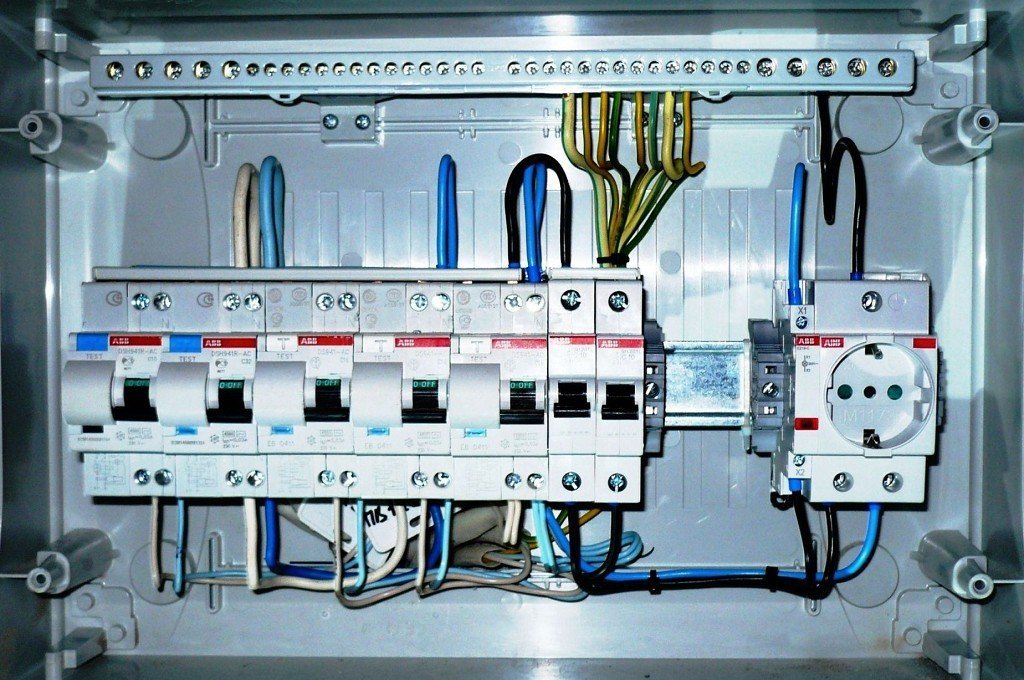

Розпочати роботи по монтажу електропроводки доцільно з встановлення окремого електричного щитка в квартирі. В цей щиток спочатку встановлюється ввідний автоматичний вимикач і одна модульна розетка. Таке рішення дозволяє відключити напругу у всіх ланцюгах старої електропроводки і одночасно використовувати для робіт електроінструмент.
Порядок розведення електрокабеля
Розводка проводів в квартирі виконується наступним чином:
- Розмітка. При виконанні цих робіт потрібно стежити за тим, щоб канали для проводів, за допомогою яких підключаються паралельно з’єднані розетки, розташовувалися з ними на одному рівні.
- Штроблення стін за допомогою кутової шліфмашинки або перфоратора. Глибина кожної штроби становить від 1,5 до 2 див. Щоб правильно провести дроти в несучих стінах, штроби для них не слід робити занадто глибокими, так як це може призвести до порушення міцності конструкції будівлі. Щоб правильно прокласти провід слід керуватися такими вимогами:
- Висвердлювання поглиблень для монтажних коробок під розетки і вимикачі, а також для розміщення розподільчих коробок. Для виконання таких робіт використовуються спеціальні коронки.
- Укладання проводів в штроби. Такі роботи виконуються при відключеній електроенергії на загальному щитку. Укладання проводів проводиться за допомогою спеціальних кріплень або замазки алебастром. При цьому необхідно уважно стежити за відсутністю контакту ізоляції проводів з металевими деталями конструкції будівель.
- Монтаж модульних елементів електричного щитка.
- Установка монтажних коробок. Виконується також за допомогою алебастру. Якщо в квартирі встановлені гіпсокартонні перегородки, то для них використовуються спеціальні підрозетники, що мають відповідні кріплення.
- У розподільних коробках дроти з’єднуються у відповідності з розробленою схемою проводки. Вкрай важливо при цьому забезпечити якісний електричний контакт, для чого може бути використана пайка, клемні або болтові з’єднання. Будь-які з’єднання проводів повинні бути виконані тільки в монтажних коробках.
- Установка розеток і вимикачів. Не слід забувати, що кожен вимикач повинен бути встановлений таким чином, щоб при його відключенні розривався саме фазний провід. При монтажі освітлювальних приладів фазний дріт підключається до контакту, розташованому в глибині патрона лампочки.
- Шпаклювання стін за допомогою гіпсової штукатурної суміші.
Таким чином, заміна електричної проводки передбачає обов’язкове вивчення питання, ретельне планування схеми, а також правильний вибір параметрів всіх її елементів. Якщо такі підготовчі роботи виконані і складено зрозумілий план дій, то цілком можливо здійснити правильний монтаж проводки своїми руками, зекономивши при цьому значні кошти на послуги електриків.
