Підключення потужних споживачів електроенергії у ванній кімнаті, таких як пральна машина або бойлер, вимагає прокладки виділеної лінії електропроводки. Крім того, підвищена небезпека ураження електричним струмом під час експлуатації подібних пристроїв змушує застосовувати при їх підключенні додаткові пристрої захисної автоматики. Підключення УЗО і автоматичного вимикача на кожен споживач не завжди є оптимальним варіантом, оскільки вимагає наявності великої кількості вільного місця в розподільчому щитку.
У багатьох випадках кращим рішенням виявляється використання електричної розетки з вбудованим УЗО.
Варіанти захисту споживачів від виникнення струмів витоку
Щоб правильно підключити споживачі, розташовані у ванній кімнаті, можна використовувати кілька технічних способів їх захисту від замикання фазного або нульового проводу на корпус. Для забезпечення електробезпеки при експлуатації пральної машинки або бойлера використовуються такі захисні пристрої.

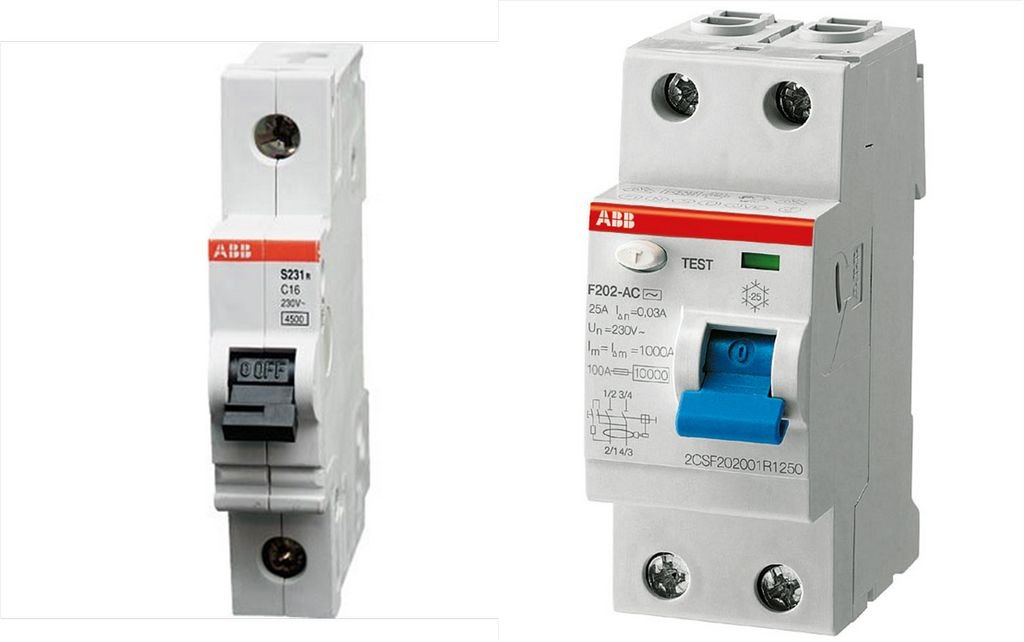

ПЗВ
Установка автомата і пристрою захисного відключення на виділеній лінії в електричному щитку. Для монтажу електропроводки в ванній кімнаті доведеться використовувати окремі лінії для підключення пральної машини, бойлера, а також інших споживачів цього приміщення.

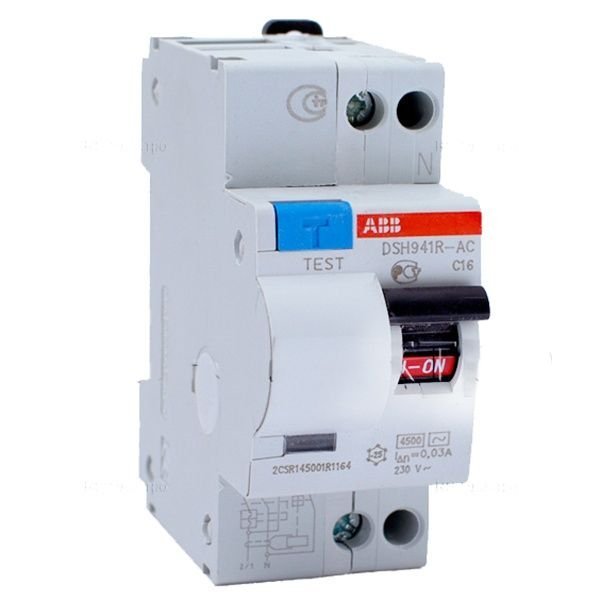

Дифавтомат
Застосування цього пристрою дозволяє трохи заощадити місце в електричному щитку, однак суттєво не спрощує схему електричної проводки.

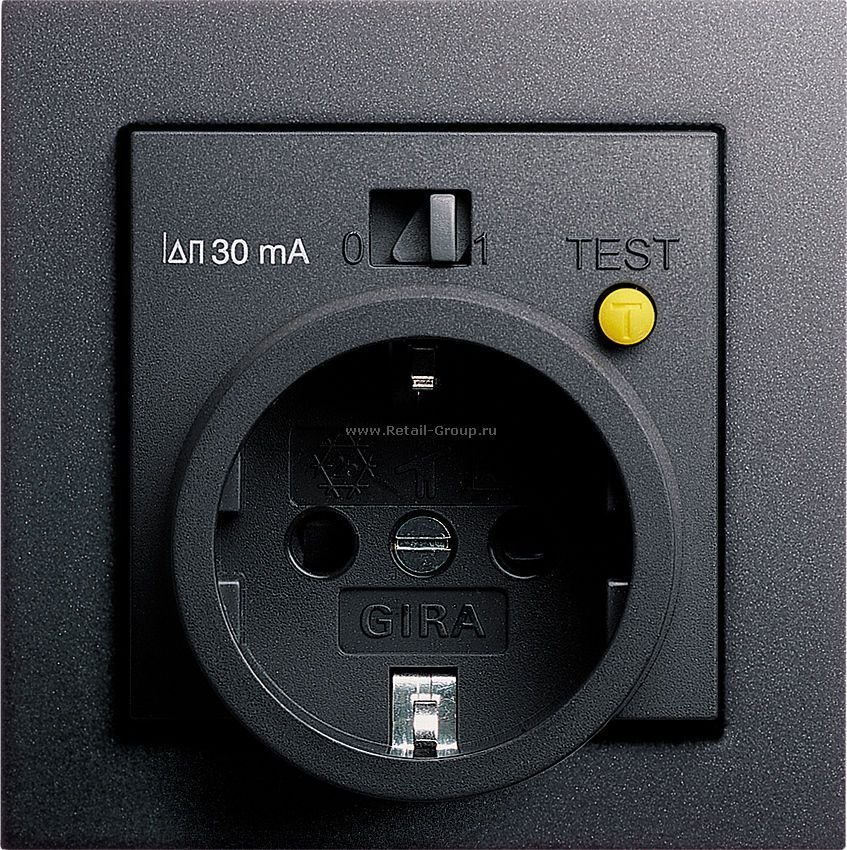

Розетка з вбудованим УЗО
Розетка з вбудованим пристроєм захисного відключення. Зокрема, при підключенні споживачів ванної кімнати такий варіант часто виявляється найбільш ефективним.
Адаптер
Використання адаптера з захисним відключенням. Перевагою такого способу захисту є те, що його застосування не передбачає необхідності втручання в конструкцію електричної проводки. Це пристрій може бути підключено до будь-якого роз’єму. Більшість моделей таких адаптерів мають низьку ступінь захисту від вологи і пилу (як правило, IP20), хоча деякі пристрої мають рівень IP44, що дозволяє використовувати їх для підключення споживачів електроенергії у ванних кімнатах.
Таким чином, застосування розетки з вбудованим УЗО дозволяє значно спростити схему електричної проводки, а також знизити витрати на її монтаж. Крім того, встановлення таких пристроїв буде відмінним варіантом дооснащення існуючої електропроводки з метою підвищення електробезпеки і зручності в експлуатації електрообладнання.
Конструкція
Конструкція і принцип дії пристрою захисного відключення, вбудованого в електричну розетку, нічим не відрізняється від його аналогів, що використовуються для захисту споживачів електричної енергії від наслідків, викликаних ушкодженням ізоляції.
Головним елементом конструкції захисного пристрою є вимірювальний трансформатор, здатний реагувати на різницю струмів двох проводах. Якщо пральна машинка у ванній кімнаті підключена через такий пристрій, то її харчування може здійснюватися тільки в тому випадку, якщо різниця між струмами фазного і нульового проводів не перевищує певного значення. Цей параметр називається номінальним диференціальним струмом і позначається символом ?I в паспорті розетки і на її корпусі.
Підключення
Для правильного підключення розетки з ПЗВ слід керуватися тими ж правилами, що і при встановленні звичайного штепсельного з’єднання. Єдиною особливістю, про яку не можна забувати, є необхідність розміщення автоматичного вимикача перед таким пристроєм. ПЗВ не призначене для захисту споживачів від виникнення коротких замикань. Великі струми, які з’являються при цьому, особливо небезпечні при експлуатації пральних машин у ванній кімнаті.
Основні характеристики
Залежно від призначення та місця використання такої розетки, вона може володіти різними ступенями захисту від вологи і пилу. Для сухих приміщень використовуються більш дешеві моделі, що мають захист IP21 або IP22, в приміщеннях з підвищеною вологістю допускається використання пристроїв зі ступенем захисту IP44.
Номінальний диференціальний струм є однією з найважливіших характеристик УЗО. Для виробів з вбудованим пристроєм захисного відключення цей параметр становить від 10 до 30 мА.
Існують моделі розеток з пристроєм захисного відключення, які використовуються в електричних продовжувачах і застосовуються для виконання робіт з використанням потужного ручного електроінструменту. В цьому випадку досягається надійний захист людини від ураження електричним струмом при пошкодженні ізоляції електрообладнання.
Переваги і недоліки
Серед переваг пристроїв з вбудованим УЗО можна виділити наступні особливості:
Недоліки:
Забезпечення електричної безпеки споживачів стало особливо актуальним з появою великої кількості потужних побутових електроприладів. Установка дифавтоматов або УЗО для кожної групи споживачів є у багатьох випадках досить трудомістким процесом, що вимагає істотного переобладнання квартирної електропроводки. Таким чином, використання розглянутих у статті розеток є відмінним способом підвищити рівень електробезпеки експлуатації споживачів ванної кімнати без істотних трудових і фінансових витрат.
