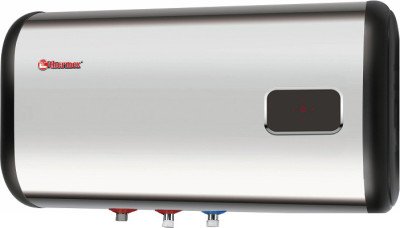

Накопичувальний нагрівач «Thermex» це надійне сучасне пристрій, що забезпечує нагрівання води і підтримку певної її температури. Найбільшу популярність придбали моделі з об’ємом бака 80 літрів трохи меншу на 50 і 100 літрів.
Вони виготовлені з дотриманням міжнародного стандарту якості EN 60.335-2-21 і пройшли повну сертифікацію Держстандарту на відповідність російським Стандартам.
Зміст:
- Пристрій і принцип роботи
- Пристрій
- Принцип роботи нагрівача
- Інструкція щодо самостійного ремонту бойлера
- Розбирання нагрівача
- Збірка
- Позбавлення від накипу
- Основні помилки при установці
Пристрій і принцип роботи
Виконання ремонтних робіт своїми руками неможливо без розуміння пристрою і принципу роботи пристрою, тому коротко розглянемо, що являє і як функціонує проточний водонагрівач Термекс.
Пристрій
Водонагрівач складається з наступних елементів:
- Вхідний патрубок холодної води для підключення до водопроводу.
Бак (50л, 80 л, 100л), з покриттям з стеклофарфора, запобігає утворенню накипу і іржі на його стінках.- Вертикальний анод (штир з магнію) служить для уповільнення корозії нагрівального елемента та інших металевих деталей всередині бака.
- Фланець — кріпильний елемент зі сталі, на якому змонтовані нагрівальний ТЕН, термостат і анод. При необхідності він легко знімається і надає доступ для заміни несправних деталей.
- Вихідний патрубок гарячої води.
- Термостат з двома ступенями захисту від перегріву і сухого включення.
- Зовнішній корпус з якісної сталі покритою порошковою емаллю. Між ним і баком знаходиться теплоізолюючий шар, який запобігає охолодження води.
Бак (50л, 80 л, 100л), з покриттям з стеклофарфора, запобігає утворенню накипу і іржі на його стінках.Принцип роботи нагрівача
Отже, як же це все працює. Вода, надходячи в бак (від 50 л), нагрівається з допомогою ТЕН-а і піднімається у верхню частину, де знаходиться патрубок забору теплої води.
При відкритті забірного крана, наприклад, на кухні, тиск в баку знижується і в нього надходить через вхідний патрубок, холодна вода, видавлюючи при цьому нагріту через забірний. Холодна вода нагрівається і піднімається вгору.

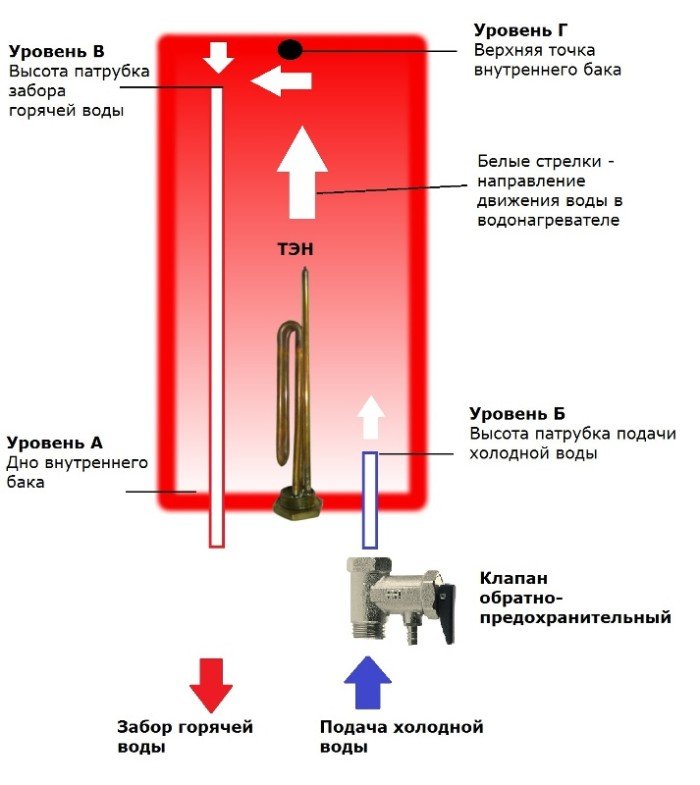

Принцип роботи водонагрівача
Температура регулюється плавно за допомогою вбудованого термостата в межах до +75° C. Термостат влаштований таким чином, що при досягненні встановленої температури води в баку він відключає нагрів, а після падіння температури на кілька градусів нижче встановленої включає, тобто, автоматично керує процесом.
Крім того, передбачено аварійне відключення, якщо з якої-небудь причини вода нагріється до +80 — 85° С.
Прошарок між внутрішнім баком і зовнішнім кожухом повністю заповнена пен поліуретаном, товщиною від 18 до 40 мм (залежно від моделі). Завдяки цьому мінімальні теплові втрати – близько 1 градуса за 2 години.
Катод забирає на себе електрохімічну корозію і, таким чином, сильно подовжує термін життя нагріваючого елемента – ТЕН-а, але сам при цьому зношується швидше і тому для надійної роботи водонагрівача необхідно регулярно міняти на новий. Орієнтовний термін служби катода – 6 місяців безперервного використання.

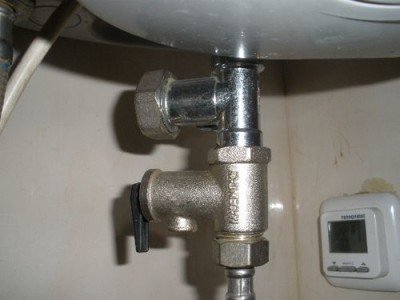

Варто відзначити обов’язкова наявність зворотнього клапану на вхідному патрубку холодної води, який виконує запобіжні функції. При припиненні подачі води у водопровідну магістраль він не дасть воді вилитися в трубу, крім того він є регулятором тиску в баку.
Якщо тиск перевищить максимально допустиму, відбудеться його скидання через дренажний отвір клапана. При відсутності клапана можлива небезпечна деформація внутрішнього корпусу із-за перепадів тиску у водопровідній магістралі і при цьому експрес його корозія.
Інструкція щодо самостійного ремонту бойлера

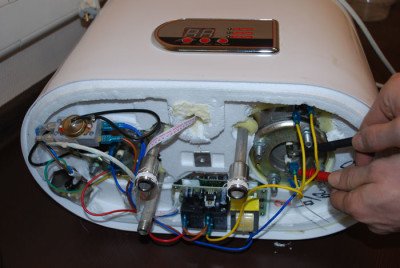

Водонагрівач, знаходиться на гарантійному обслуговуванні розбирати своїми руками не варто, втратите гарантію. Випадки з поломкою або збоєм програми плати управління, швидше за все, теж доведеться довірити фахівцеві.
Ремонт водонагрівачів термекс, що пройшли гарантійний період може доходити до 30% його ціни, в цьому випадку варто спробувати заощадити і вирішити проблему своїми руками. При ціні водонагрівача з баком на 100 літрів 9500 -20500 р віддати за ТЕН 700 р, термостат 500 -900 р, анод 350 -500 р і провести ремонт самостійно цілком розумне рішення.
Основні несправності вимагають зняття фланця – основного кріпильного елемента для всіх нас цікавлять деталей. Розглянемо цей процес детальніше.
Розбирання нагрівача
Відключіть котел від електричної мережі і перекрийте подачу на нього води, злити воду з бака через зливний патрубок, зніміть зворотний клапан, захисну кришку, відкрутіть фланець і дуже акуратно вийміть його з отвору бака.

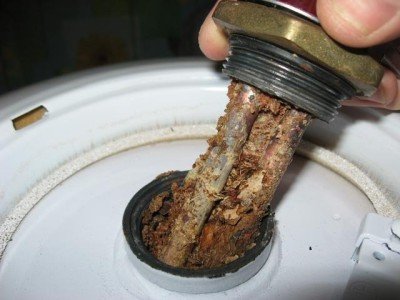

Від’єднайте дроти від роз’ємів і повністю вийміть вузол фланця з корпусу. Робити це слід дуже акуратно, так як значний шар накипу може цьому перешкодити і при цьому легко пошкодити прокладку або посадочне місце фланця, а можливо, і сам нагрівальний елемент.
У разі такої накипу її потрібно акуратно очистити своїми руками за допомогою тупий викрутки до того ступеня, яка дозволить безперешкодно вилучити деталь з бака.
Коли витягнуті деталі, слід оцінити їх стан. Термостат, анод і ТЕН повинні бути чистими, з гладкою рівною поверхнею. За умови тривалого використання без профілактики найгірше виглядає анод весь поїдений іржею і з товстими пластівцями незрозумілого брудно-білого кольору накипу. Такий зовнішній вигляд неоднозначно говорить про необхідність його заміни.

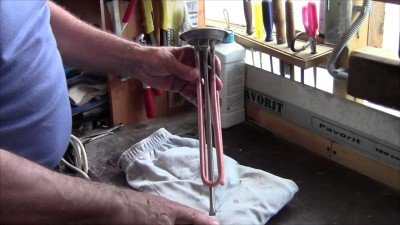

Також слід оцінити стан ТЕНА і термостата. Якщо вони мають сліди корозії, накипу, на них з’явилися тріщини і деформації вердикт той же – міняти.
Крім цього, перегляньте уважно фланець і при необхідності ретельно очистіть.
Окремо хочемо звернути увагу на датчик термостата, він закріплений на внутрішньо баку через прошарок з теплопровідної пасти. Зніміть його і перевірте стан пасти, якщо вона висохла і не має пластичності, то також підлягає заміні.
Не зробивши цього, ви позбавите автоматику нагрівача можливості правильного регулювання температури, а самі будете здивовані різниці температур на дисплеї і води з крана.
Збірка
Провівши такий огляд і визначивши деталі підлягають заміні, вирушаємо в магазин (бажано сертифікований) і купуємо необхідні запчастини.
Проводимо Установку в порядку зворотному описаним – встановлюємо на фланець ТЕН, терморегулятор і його датчик, катод, заводимо фланець в горловину бака (незалежно від літражу – 50 л або більше) і прикручуємо на місце.
Потім встановлюємо запобіжний клапан і підключаємо до водопроводу та електромережі.
Нижче наведена таблиця з найбільш часто зустрічаються несправностями, які легко усунути своїми руками.
Позбавлення від накипу
У попередній главі ми писали про заміну пошкоджених накипом і корозією деталей пристрою. Така ж накип часом утворюється на стінках внутрішнього бака, яка утрудняє вільний рух води, а в перспективі може призвести до глибокої корозії, течі і невиправним поломок.
Оскільки замінити бак це все одно, що замінити весь нагрівач, доведеться очистити його своїми руками. Для очищення готують 30% розчин лимонної або оцтової кислоти, якою протирають кілька разів стінки з накипом, а потім промивають чистою гарячою водою. Можна скористатися спеціальною промисловою хімією.
Категорично забороняється проводити очищення з допомогою абразивних засобів. Вони залишають мікро-подряпини, які порушують захисне покриття бака і сприяють швидкому окисленню і іржавіння корпусу. В цьому випадку ніякої ремонт вже не допоможе і в найближчому майбутньому вам доведеться замінити свій нагрівач на новий.
Основні помилки при установці
Людина істота від природи творче, тому рахунку його помилок, включаючи помилки в установці бойлера не злічити, а раз так визначимо основні правила, дотримання яких гарантує довге життя вашого нагрівника:
- Обов’язкове встановлення запобіжного клапана, він вбереже бак від небажаних навантажень від гідроудару і підвищеного тиску системи.
- Бажана установка фільтра води, особливо у випадку великої ступеня її жорсткості.
- Установка стабілізатора напруги захистить електроніку від збоїв і неполадок.
- При монтажі на стіну необхідно повністю виключити зіткнення металевих деталей нагрівача і сторонніх металів — труб, кранів і так далі. Таке сусідство призведе до прискореної корозії і псування пристрою.
- Не варто забувати про регулярної профілактики (не рідше 1 рази в рік) – зміна захисного анода, очищення накипу ТЕН-а, термостата і стінок бака.
Бажана установка фільтра води, особливо у випадку великої ступеня її жорсткості.Водонагрівач Термекс, пристрій цілком надійне і довговічне, але як будь-яка техніка вимагає постійного і правильного догляду. Якщо ви не будете лінуватися виконувати нескладні правила догляду та профілактичні ремонти, він буде вашим надійним помічником тривалий час.
