Плівковий тепла підлога: схема підключення і монтаж своїми руками

Зміст

  • Переваги плівкового теплої підлоги
  • Конструкція плівкового теплої підлоги
  • Технічні характеристики нагрівальної плівки
  • Порядок монтажу
  • Схема підключення
  • Укладання плівки під різні типи підлогового покриття
  • Недоліки плівкового теплої підлоги
  • Відеоінструкція

    • Одним з найбільш економних і в той же час ефективних варіантів обігріву приміщень в наш час є плівковий тепла підлога. В умовах постійного подорожчання теплоносіїв, а також електричної енергії використання нагрівальних елементів, що мають невелику потужність, є повністю виправданим рішенням. Розглянемо підключення плівкового теплої підлоги, а так само його переваги.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

    Зміст

    Переваги плівкового теплої підлоги

    Головними перевагами такого теплої підлоги є:

  • Екологічна безпека. Теплове випромінювання з довжиною хвилі 5-20 мкм, яке випускається елементами такої підлоги, абсолютно нешкідливо для людей, тварин і рослин.
  • Зниження витрат на енергоносії за рахунок більш ефективного обігріву приміщення і невеликий споживаної потужності.
  • Як укладати? Змонтувати плівкова тепла підлога своїми руками цілком реально, досить слідувати нашій інструкції з монтажу. Немає необхідності залучати для цього фахівців.
  • Застосування інфрачервоних променів для обігріву приміщення не призводить до зниження вологості повітря, що позитивно позначається на здоров’ї і самопочутті людей.
  • Завдяки невеликій товщині плівки, вона може бути змонтована під облицювальними матеріалами стін і стелі, що дає можливість ще більш ефективного обігріву приміщень.
  • На відміну від інших варіантів, при укладанні плівкового покриття, плівка може бути демонтована і покладена повторно, наприклад, при переїзді. Звичайно, її демонтаж можливий лише у разі використання таких покриттів, як лінолеум, ламінат або ковролін.
  • Опалювальна плівка відрізняється тривалим терміном служби – до 30 років і більше.

    • Конструкція плівкового теплої підлоги

    Для монтажу плівкового теплої підлоги необхідно використовувати наступні елементи:

    • Підкладка.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

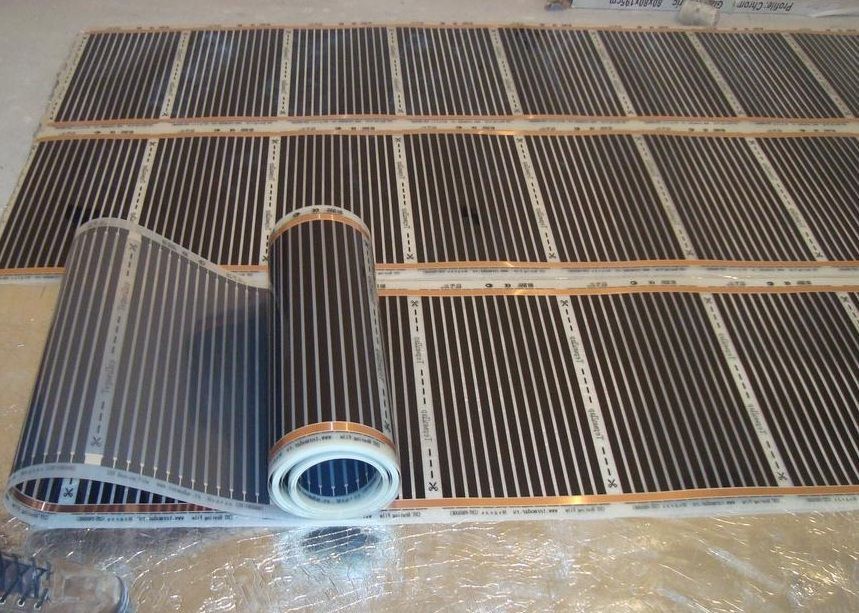

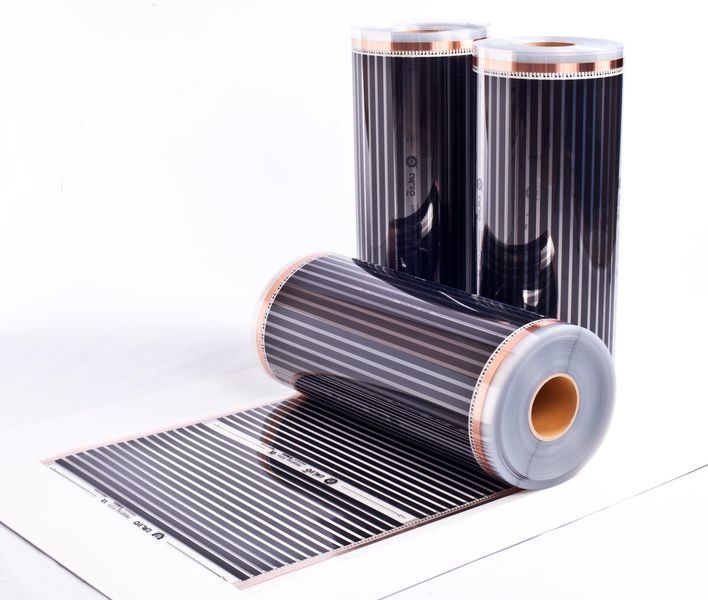

    • Плівка, яка складається з поліестерної основи. В якості нагрівального елемента використовують смуги карбонової пасти, сполучені між собою мідними перемичками. Перед початком робіт переконайтеся, можна обрізати полотно під ваші розміри.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

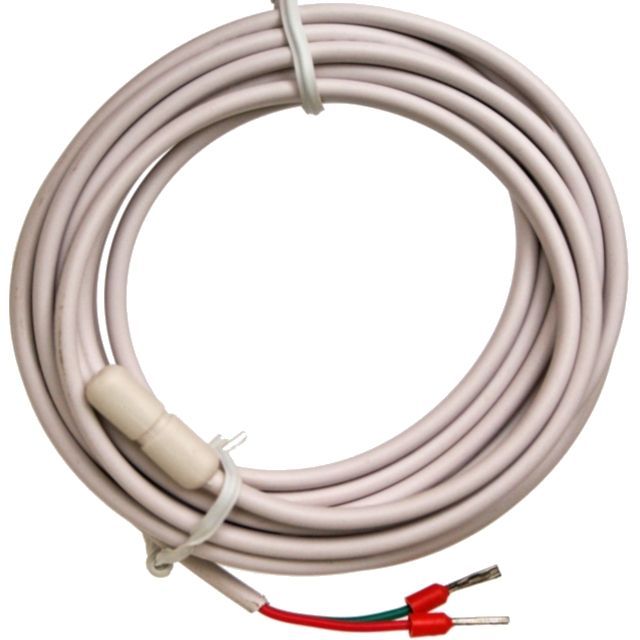

    • Для визначення температури поверхні підлоги використовується термодатчик.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

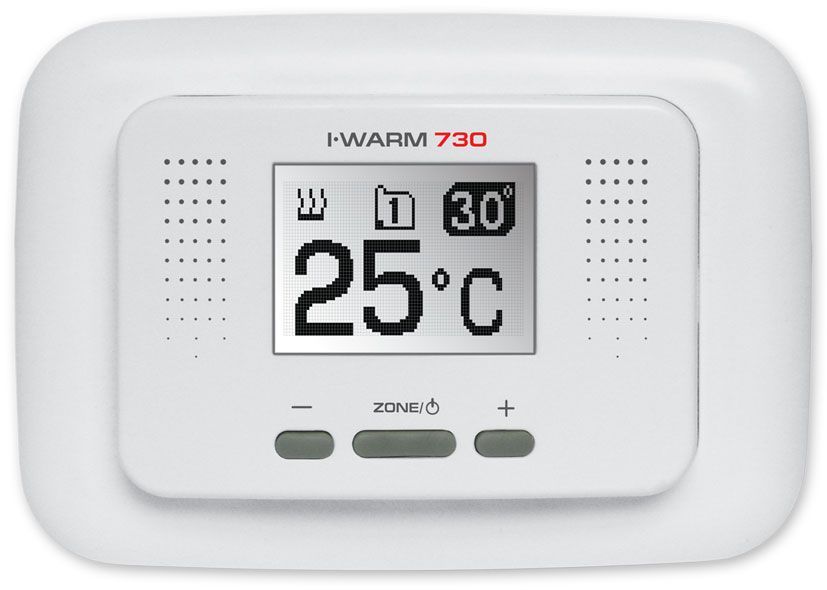

    • Управління роботою всієї нагрівальної системи здійснюється за допомогою терморегулятора.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

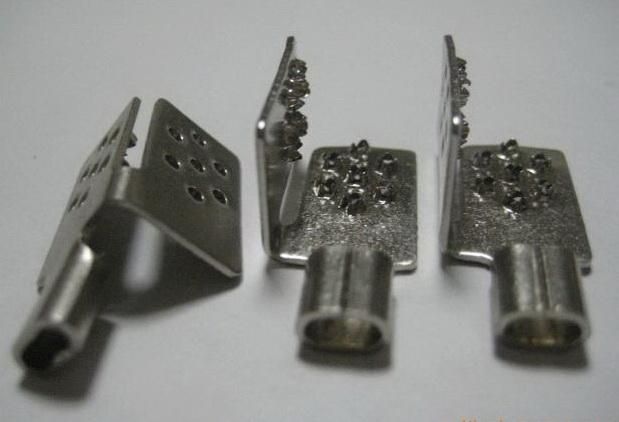

    • Для підключення електричних проводів до нагрівальних елементів теплої підлоги в його комплект поставки входять контактні клеми.

    Важливо! Не можна виконувати під’єднання за допомогою пайок оловом! Виробники забороняють паяти будь-який перетин дроти до стрічкової структурі підлоги. Коли виконується паяння, відбувається надмірний нагрів струмопровідної шини, що може порушити контакт нагрівальної системи і призвести до її виходу з ладу. Виробник наполягає на використанні обтискних з’єднувачів.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

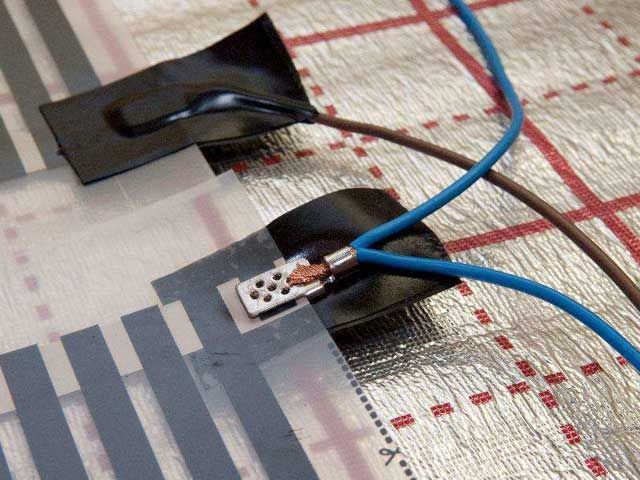

    • Ізоляція місць електричних з’єднань виконується за допомогою бітумних ізоляторів (дивись інструкцію з монтажу).

    Принцип дії цієї конструкції надзвичайно простий. При подачі напруги на висновки термоплівки через карбонові елементи починає протікати електричний струм, який і викликає появу інфрачервоного випромінювання. Схема підключення плівкового теплої підлоги теж дуже проста: смуги карбонової плівки укладаються на основу, підключаються проводами і можна стелити чистове підлогове покриття. Але про це трохи пізніше.

    Технічні характеристики нагрівальної плівки

    До основних технічних характеристик представлених на ринку плівкових теплих підлог належать:

  • Потужність, споживана погонного метра плівки. В даний час для більшості її моделей цей показник лежить в межах 45-67 Вт.
  • Температура плавлення (130 С0). Варто зауважити, що в процесі роботи поверхня плівки нагрівається до температури, що не перевищує 55 С0.
  • Процентний вміст інфрачервоного випромінювання в загальному частотному спектрі має становити не менше 95 %.
  • Довжина і ширина однієї смуги термоплівки (як правило – 8 Х 0,5 м).
  • Товщина плівки складає 0,4 мм. Це дає можливість класти тепла підлога під будь-яким підлоговим покриттям – ламінатом, паркетом, керамічною плиткою, а також лінолеумом або ковроліном. Головне чітко слідувати інструкції по монтажу і плівкові теплі підлоги довгі роки буде радувати вас комфортом і теплом.

    • Порядок монтажу

    Монтаж плівкового теплої підлоги своїми руками виконується в наступному порядку:

    • Складання плану розміщення елементів меблів і побутової техніки. При цьому враховується площа приміщення і загальна потужність всієї нагрівальної системи.
    • Розмітка площі кімнати, в якій планується встановлювати нагрівальні елементи.
    • Укладання теплоізоляційної підкладки, яка перешкоджає витрачання тепла на нагрів межетажных перекриттів або бетонної основи підлоги. В якості підкладки використовується спінений поліпропілен, одна сторона якого покрита світловідбиваючим матеріалом. Укладання підкладки повинна виконуватися тільки на рівну, суху і чисту поверхню чорнової підлоги.
    • У строгій відповідності із попередньо складеним планом виконується монтаж теплого плівкового підлоги. Його смуги ріжуться під необхідний розмір і укладаються без напуску, для скріплення смуг між собою використовується термостійкий скотч. Укладання теплої підлоги ближче 10 см до стін не допускається.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

    • Встановлення терморегулятора. Висота монтажу цього пристрою визначається з міркувань зручності експлуатації, а також загального дизайну кімнати. Проводи, що з’єднують терморегулятор з нагрівальними елементами, а також з електричною мережею квартири, укладаються у попередньо підготовлені штроби. Встановлений термосенсор повинен в обов’язковому порядку комплектуватися гофрою, і мати можливість безперешкодної заміни у разі необхідності. Як підключити регулятор до мережі і куди підключати термодатчик і кабелі від теплої підлоги зазначено в инстркуции з монтажу пристрою.
    • Підключення теплої підлоги до електрики. Для цього використовуються проводу перерізом не менше 1,5 мм2, які затискаються плоскогубцями в клемах контактів. Тепла підлога через датчик температури підключається до терморегулятора згідно з наведеною схемою. Установка термодатчика виконується між нагрівальною плівкою і теплоізоляційної підкладкою недалеко від місця розташування терморегулятора. Всі з’єднувальні дроти утапливаются в заздалегідь прорізані в підкладці канавки.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

    • Перевірка працездатності.
    • Укладання плівкового шару захисного поліетилену поверх інфрачервоної плівки.
    • Можна монтувати підлогове покриття.

    Увага! Перед укладанням теплої підлоги слід ретельно спланувати обстановку кімнати. Його укладання на площах, які будуть зайняті меблями, призведе до перегріву карбонових елементів і виходу їх з ладу.

    Схема підключення

    Слід звернути увагу, що підключення всіх елементів теплої підлоги виконується паралельно. Це надзвичайно важливо для забезпечення надійної роботи системи обігріву в цілому, оскільки при виході з ладу одного з елементів решта продовжать працювати.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

    Увага! Розрізати плівку можна тільки у спеціально призначених для цього місцях. На кожному рулоні вони позначені пунктирною лінією. В іншому випадку можна порушити цілісність електричної ланцюга.

    Укладання плівки під різні типи підлогового покриття

    Плівкова тепла підлога під ламінат повинен укладатися на ідеально рівну поверхню згідно інструкції по укладанню. Максимально допустима величина перепаду рівня підлоги не може перевищувати 1 мм на 2 погонних метри.

    Плівковий тепла підлога: схема підключення і монтаж своїми руками

    Важливо! Плівкова тепла підлога під лінолеум або ковролін укладається з використанням підкладки з фанери або ДВП між інфрачервоною плівкою і підлоговим покриттям.

    Монтаж теплої підлоги під керамічну плитку виконується безпосередньо під бетонну стяжку.

    Щоб забезпечити нормальний обігрів приміщень, площа теплої підлоги повинна займати не менше 70 % загальної площі кімнати. При використанні теплої підлоги в якості додаткової системи обігріву приміщення його площу може займати 30 % приміщення.

    Недоліки плівкового теплої підлоги

    До недоліків таких систем обігріву приміщень відносяться:

  • Складність ремонту термічних елементів, у разі виходу їх з ладу. Особливо ремонт ускладнюється у разі укладання його під керамічною плиткою.
  • Істотно звужується можливість перестановки предметів меблів і побутової техніки при зміні інтер’єру приміщень.

    • Таким чином, інфрачервону плівку можна назвати одним з найбільш вдалих варіантів конструкції теплих підлог. Маючи порівняно невелику потужність, вона поєднує в собі високу ефективність, надійність, а також простоту монтажу і експлуатації.

    Відеоінструкція

    Детальна інструкція по монтажу плівкового теплої підлоги своїми руками, відео:
