Вимикачі з регулятором яскравості або диммери (від англійського dim — тьмяний, затемнювати) представляють собою пристрій, який здатний регулювати напругу на споживача в діапазоні від 0 до 100 % від номінального. Найчастіше диммери використовуються замість звичайних вимикачів для здійснення плавного регулювання яскравості світла.
Призначення диммера
Головним призначенням подібних пристроїв є регулювання яскравості світіння ламп розжарювання або галогенних лампочок. Управління галогенними лампами, які працюють на зниженому напрузі, здійснюється з допомогою диммера, що підключається через понижуючий трансформатор. Ці пристрої можна придбати окремо, проте краще купити диммер з вбудованим трансформатором.
Увага! Для роботи в ланцюгах освітлення зі світлодіодними і люмінесцентними лампами необхідно використовувати спеціальні диммери.
Для управління енергозберігаючими лампами використовуються пристрої, в конструкцію яких входить додатковий елемент – електронний пускач.
Використовуючи регулятор яскравості в якості вимикача світла можна довільно змінювати інтенсивність освітлення від максимального до самого приглушеного. У такому разі відпадає необхідність застосування подвійних або потрійних вимикачів для управління роботою світильників з декількома лампами. Крім того, позбавляється сенсу придбання дорогих світильників, оснащених власними регуляторами напруги.
Класифікація діммеров
В даний час на ринку представлено кілька різновидів моноблочних діммеров:

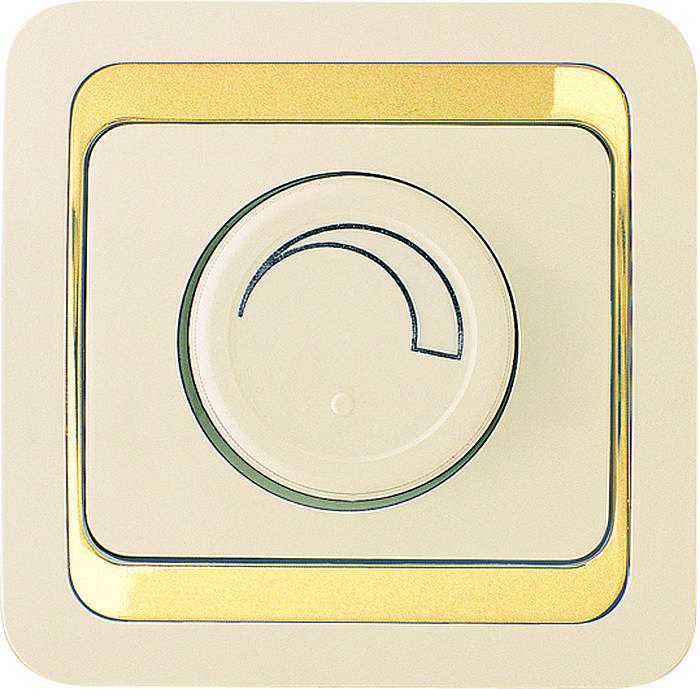

- Диммери з механічним регулятором, який виконаний у вигляді поворотного диска. Конструкція таких виробів відносно проста, чим і обумовлена їх цілком прийнятна ціна. Існують диммери з натискним або поворотним способом включення. У першому випадку для замикання електричного ланцюга необхідно злегка натиснути на ручку регулятора, пристрої другого типу завжди здійснюють включення світла, починаючи з мінімальної його інтенсивності.

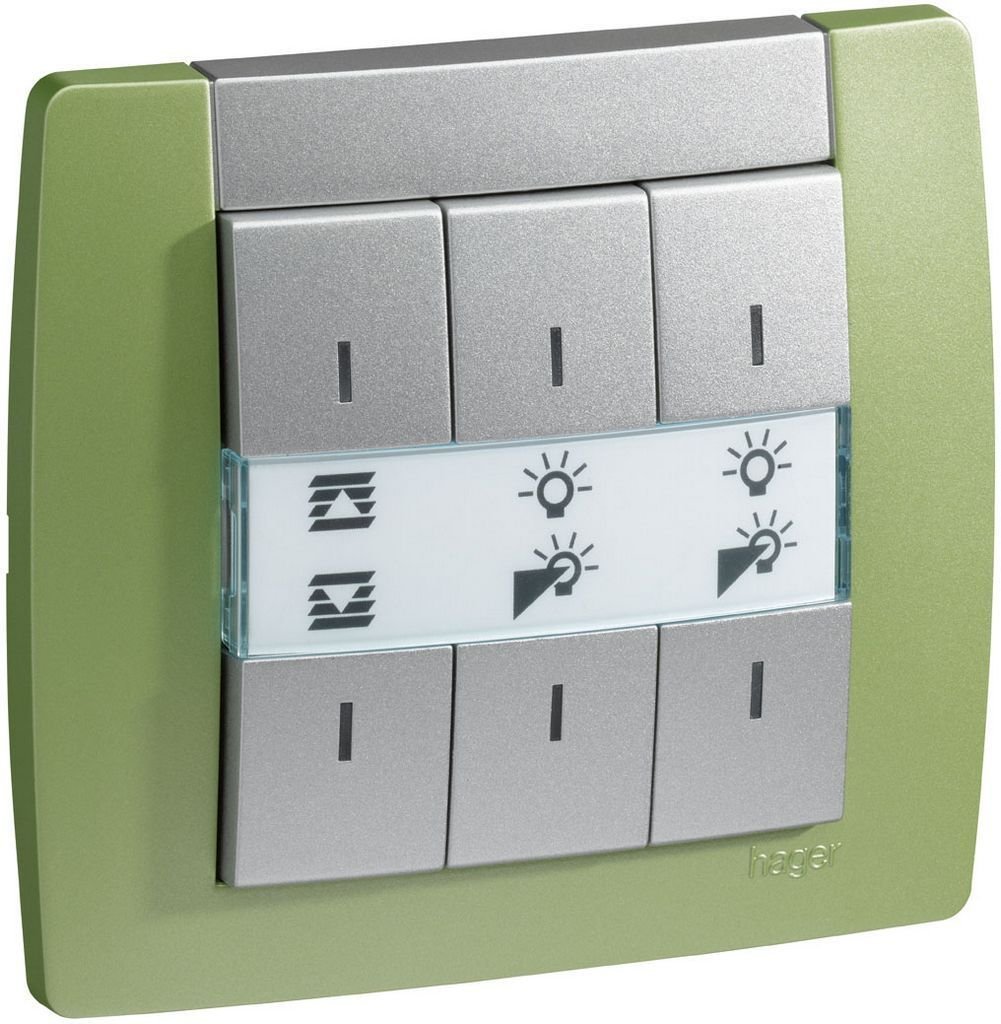

- Диммери з кнопковим регулятором. Являють собою більш складні пристрої, однак їх функції значно розширюються за рахунок появи можливості об’єднання таких регуляторів в групи, управління якими може здійснюватися від пульта ДУ.

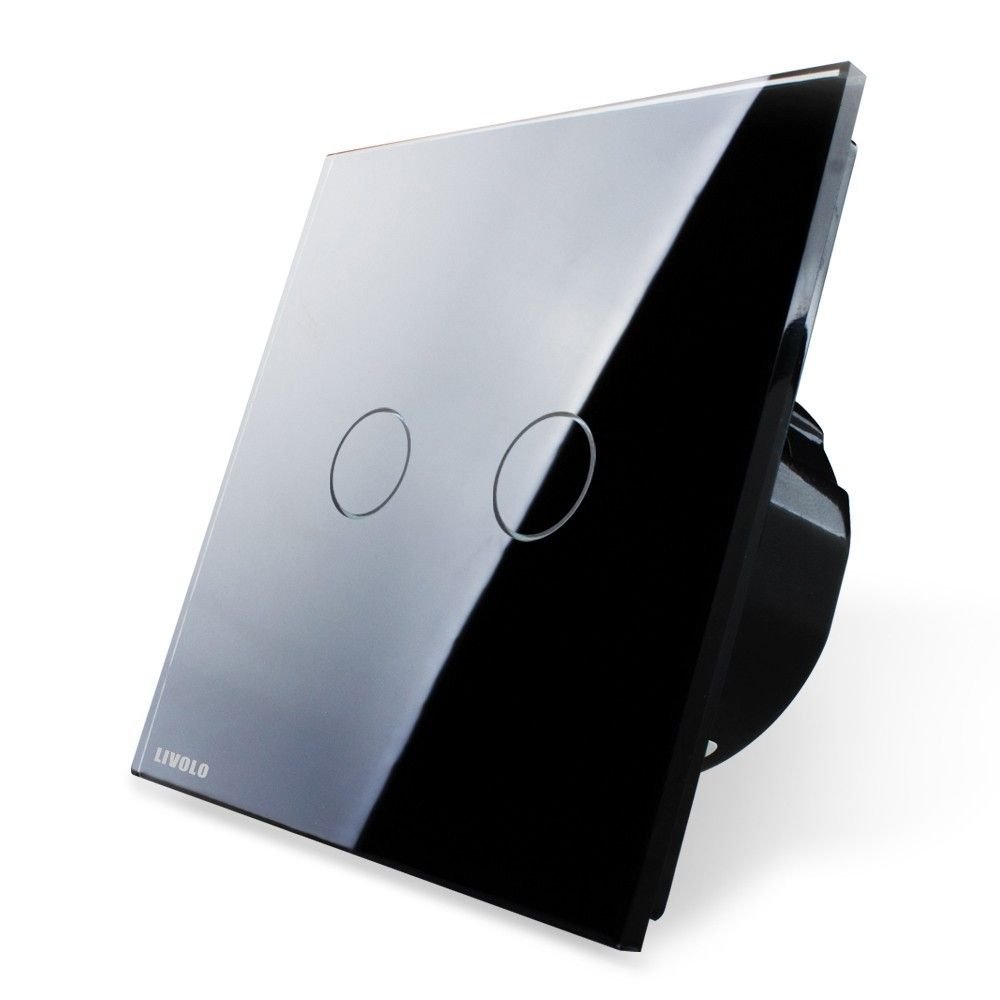

- Сенсорні світлорегулятори. Являють собою досить дорогі, але і найбільш престижні пристрої, які відмінно вписуються в інтер’єри кімнат, оформлених у сучасному стилі. Крім того, сенсорні моделі, як і диммери попереднього типу оснащуються приймачами сигналу, що дозволяють змінювати інтенсивність освітлення за допомогою інфрачервоного пульта або по радіоканалу.
Крім діммеров моноблочної конструкції існують пристрої з модульним управлінням, яке здійснюється за допомогою виносної кнопки або клавішного вимикача. Такі регулятори застосовуються для управління освітленням в громадських місцях, а також для встановлення їх в розподільних коробках.
Як вже було сказано, більшість моделей світлорегуляторів призначене для використання в ланцюгах з лампами розжарювання або світлодіодними лампами.
При виборі диммера необхідно звернути особливу увагу на його потужність, яка повинна перевищувати максимальну сукупну потужність всіх підключаються через це пристрій споживачів. На сьогоднішній день в магазинах електротоварів можна знайти регулятори світла потужністю від 40 Вт до 1 кВт.
Що стосується конструкції, то на ринку представлені одинарні, подвійні і потрійні світлорегулятори. При цьому переважну більшість становлять саме одинарні моделі.
Додаткові функції діммеров
Крім свого основного призначення – плавного регулювання світла, деякі моделі діммеров можуть оснащуватися додатковими елементами, що дозволяють виконувати цілий ряд корисних функцій, до яких відносяться:
Конструкція вимикачів з регулятором яскравості
Головним елементом конструкції диммера є електрична схема, яка призначена для зниження діючого значення напруги, що живить навантаження.
Забезпечення надійної роботи цієї схеми здійснюється із застосуванням декількох типів захисту, до яких належить захист від короткого замикання, підвищеної напруги і перегріву.

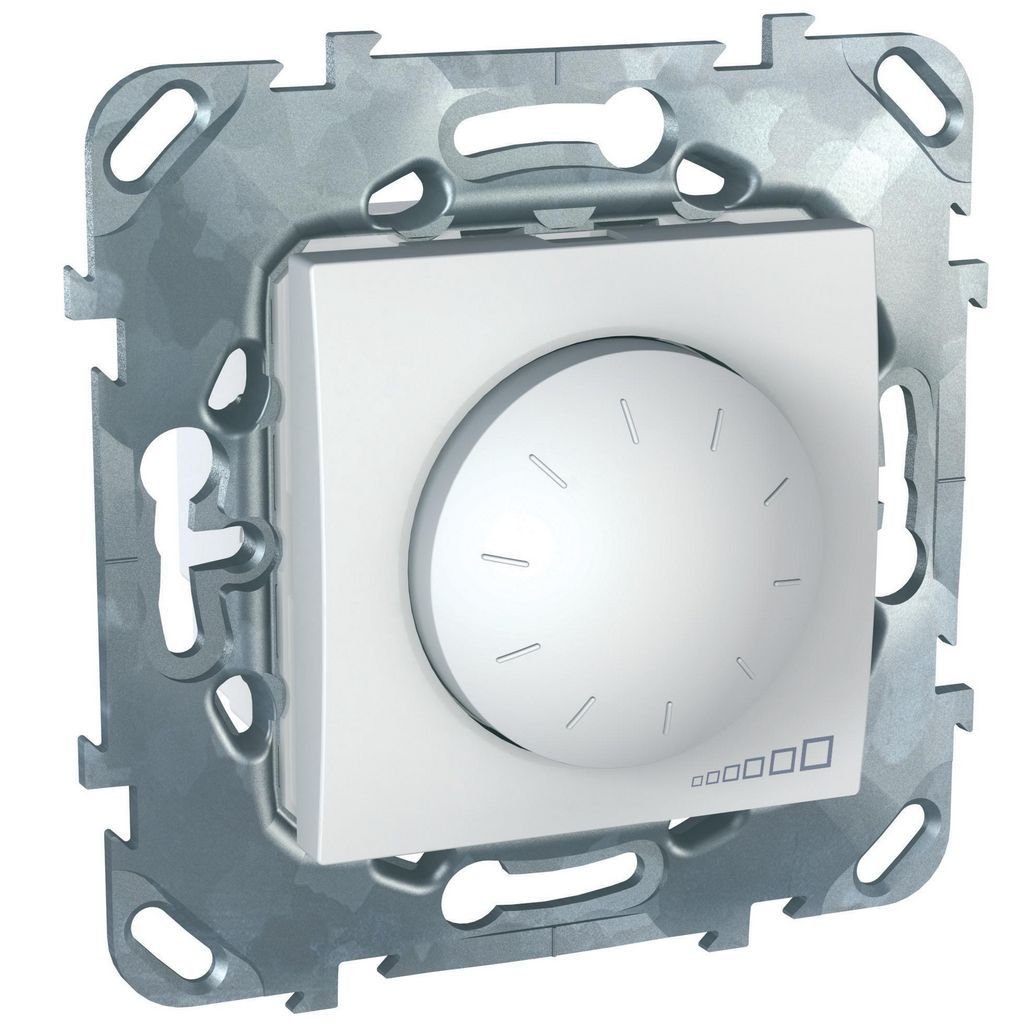

Як і звичайний вимикач світла, диммер має металеву рамку, що дозволяє без зусиль встановити його в стандартний підрозетники.
Схема пристрою
Основним елементом електричної схеми, на якій побудований вимикач диммер, є двонаправлений триодный тиристор – пристрій, що представляє собою електронний перемикач, керований коротким імпульсом.
Одна з найбільш поширених схем регуляторів яскравості представлена на малюнку.
Подача сигналу на відкриття і закриття тиристора здійснюється з використанням конденсатора певної ємності, що накопичує заряд за час проходження першої півхвилі напруги.
Принцип роботи
Сучасні світлорегулятори не є споживачами електричної потужності. У цьому полягає їх принципова відмінність від попередніх аналогів, які працювали за схемою активного або ємнісного дільника напруги.
Попередні покоління регуляторів напруги представляли собою або реостати, підключені послідовно з навантаженням або автотрансформатори. І в тому і в іншому випадку виготовлення і застосування таких пристроїв чинився надзвичайно витратним. Використання реостата, крім значних фінансових витрат, призводило до суттєвого збільшення маси регулятора світла. Крім того, при протіканні струму через реостат він сильно нагрівається, що призводить до суттєвих втрат потужності і змушує враховувати необхідність охолодження цього пристрою.
На відміну від реостата, автотрансформатор не є споживачем енергії, однак він має надзвичайно велику масу і габарити.
Уникнути втрат потужності в диммере вдається за рахунок електричної схеми, яка дозволяє подавати живлення на споживачі, «підрізаючи» передню або задню частину напівхвилі напруги. Цей принцип отримав назву регулювання фази з відсікання переднього або заднього фронту.

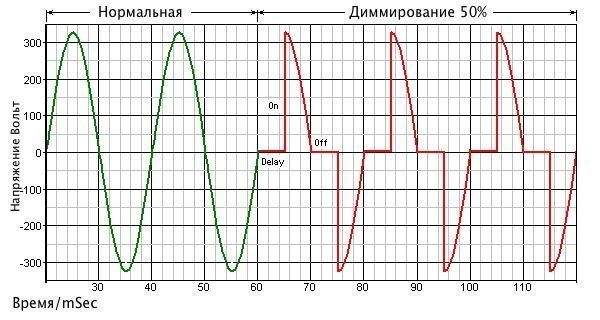

Принцип роботи диммера, зі здатністю відтинати передній фронт напівхвилі синусоїди напруги:
На малюнку показана форма живлячої напруги ланцюга, схема якої містить керований тиристор, автоматично включається при досягненні напругою нульового значення.
В залежності від режиму роботи, який визначається часом спрацьовування (від 0 до 9 мс), вдається досягти плавної зміни потужності, споживаної освітлювальним пристроєм.
Установка диммера
Підключення одинарного регулятора яскравості здійснюється за такою ж схемою, що і монтаж звичайного клавішного вимикача. Таким чином, при встановленні диммера замість існуючого вимикача не виникає необхідності у внесенні будь-яких змін у конструкцію електричної проводки.
Схема підключення, а також розміри підрозетника і маркування виводів абсолютно ідентичні.

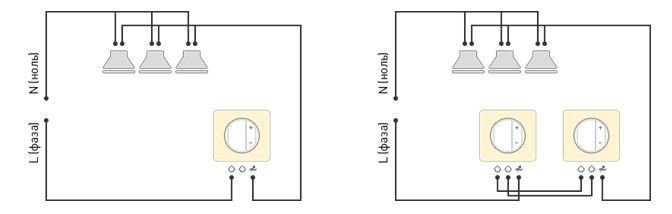

Деякі труднощі можуть виникнути лише у разі підключення регуляторів яскравості світла в якості прохідних вимикачів або об’єднання їх у групи з керуванням від пульта ДУ. Схема підключення трьох виходів для приєднання електричних проводів.
Переваги і недоліки використання діммеров
Переваги:
Недоліки:
Таким чином, використання діммеров в якості регуляторів освітлення виявляється цілком виправданим у тих випадках, коли плавна зміна яскравості світла дійсно необхідно. У той же час з-за високої вартості цих пристроїв використання їх замість вимикачів в квартирі є недоцільним.
