Для зарядки мобільних пристроїв, таких як телефони, планшети, електронні книги або відеокамери може бути використана USB розетка.

Ще кілька років тому виробниками електронного обладнання застосовувалося безліч різних інтерфейсів, призначених для зарядки мобільних пристроїв. Це викликало суттєві незручності для користувачів. У 2009 році найбільші компанії-виробники електроніки погодили впровадження єдиного інтерфейсу micro USB, а також data кабелю для підключення зарядних пристроїв.

Таке рішення дозволило модернізувати звичайну електричну розетку, додавши в неї один або кілька портів, призначених для зарядки мобільних телефонів і іншої малопотужної електроніки.

Зміст

Конструкція розетки з USB

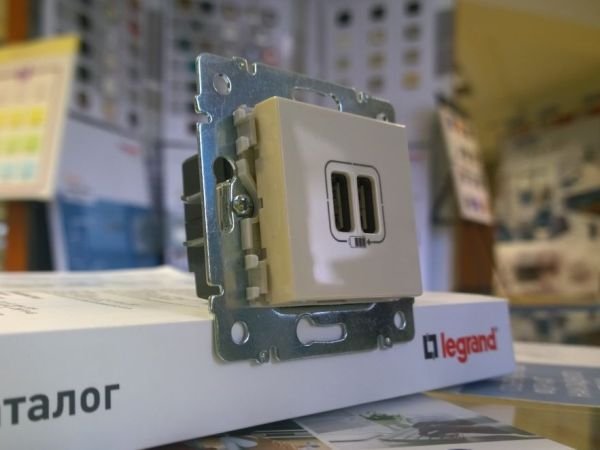

Конструкція такого електрообладнання може бути розглянута на прикладі вироби від компанії legrand.

Основною його відмінністю від звичайної електричної розетки є наявність адаптера, що дозволяє подавати напругу 5 В на стандартний USB роз’єм. Адаптер підключається паралельно до силових контактів розетки legrand. До розглянутої моделі не передбачено підключення стандартних електроприладів до мережі напругою 220 В. Однак існують вироби, в яких така можливість збережена.

У цьому випадку паралельне підключення адаптера дозволяє виключити вплив потужних споживачів на процес зарядки мобільного телефону або планшета. Завдяки підвищеній величиною струму, що видається USB роз’ємом розетки legrand, досягається можливість швидкого заряду акумуляторних батарей.

Класифікація USB розеток

Активне впровадження загального стандарту викликало швидкий розвиток різних видів розеток. Основними критеріями, за якими може бути виконана класифікація таких виробів, є:

Кількість USB портів.

Величина струму, що видається адаптерами.

Додаткові функції, такі як підставка для мобільного телефону або можливість відключення роз’ємів.

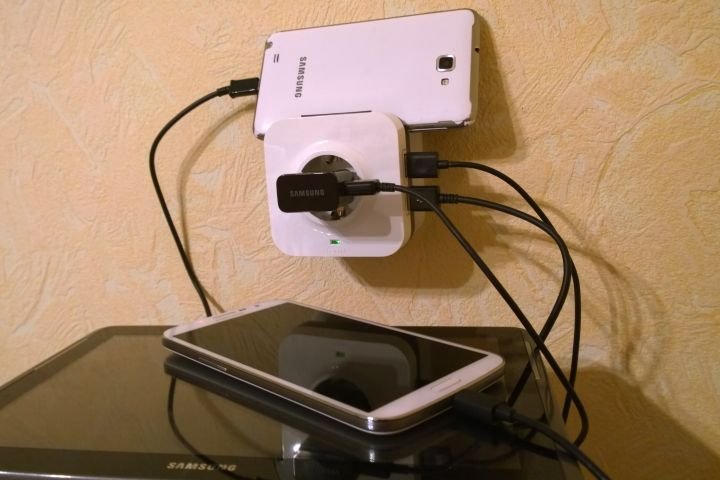

Крім вже звичних розеток, для встановлення яких необхідно наявність монтажної коробки, застосування знайшли вироби, що представляють собою, по суті, перехідник, який дозволяє живити від стандартного штепсельного роз’єму одночасно побутовий споживач і зарядний пристрій.

Гранична простота, якою відрізняється USB розетка, а також висока ефективність і зручність в експлуатації робить її вкрай затребуваною в сучасній квартирі. Що стосується виробників, які випускають подібну електронне обладнання, то лідерами в цій галузі є такі компанії, як legrand, Schneider Electric, ABB, Polo та ін

Переваги

Зручність, що забезпечується при експлуатації мобільних пристроїв. Для їх зарядки немає необхідності застосовувати додатковий адаптер. USB роз’єм дозволяє заряджати акумулятори за допомогою одного лише data кабелю.

Простота монтажу. Процес установки такого пристрою не відрізняється від монтажу звичайної точки підключення електроприладів.

Різноманіття моделей дозволяє без праці підібрати необхідний пристрій, підходить до інтер’єру будь-якого приміщення.

Збільшена швидкість заряду акумуляторів, що досягається за рахунок підвищеного струму, який видається адаптером.

Можливість не займати силові роз’єми розетки зарядними пристроями, а використовувати їх для підключення потужних споживачів (тільки для пристроїв, які мають силові роз’єми).

Недоліки

Деякі виробники, в числі яких і Apple, не перейшли на стандартний інтерфейс, в результаті чого USB роз’єм не може бути використаний для заряду акумуляторів їх виробництва.

Незначне споживання струму навіть при відключених споживачах.

Установка і підключення

Процес монтажу такого пристрою відрізняється надзвичайною простотою.

Він може бути розглянутий на прикладі установки розетки від компанії legrand. При цьому можна виділити основні етапи робіт:

Відключення електроживлення. Для цього необхідно вимкнути відповідний автоматичний вимикач на вхідному щитку. Далі потрібно обов’язково перевірити відсутність напруги на проводах за допомогою індикаторної викрутки або тестера.

Якщо виконується заміна старої розетки, то вона повинна бути демонтована. Для установки пристрою legrand з USB-роз’ємом на новому місці необхідно підготувати нішу для монтажної коробки, встановити підрозетник і прокласти до нього кабель. У разі використання в квартирі прихованої проводки доведеться руйнувати стіну, тому встановлення розетки legrand на новому місці краще поєднати з проведенням масштабних ремонтних робіт у приміщенні.

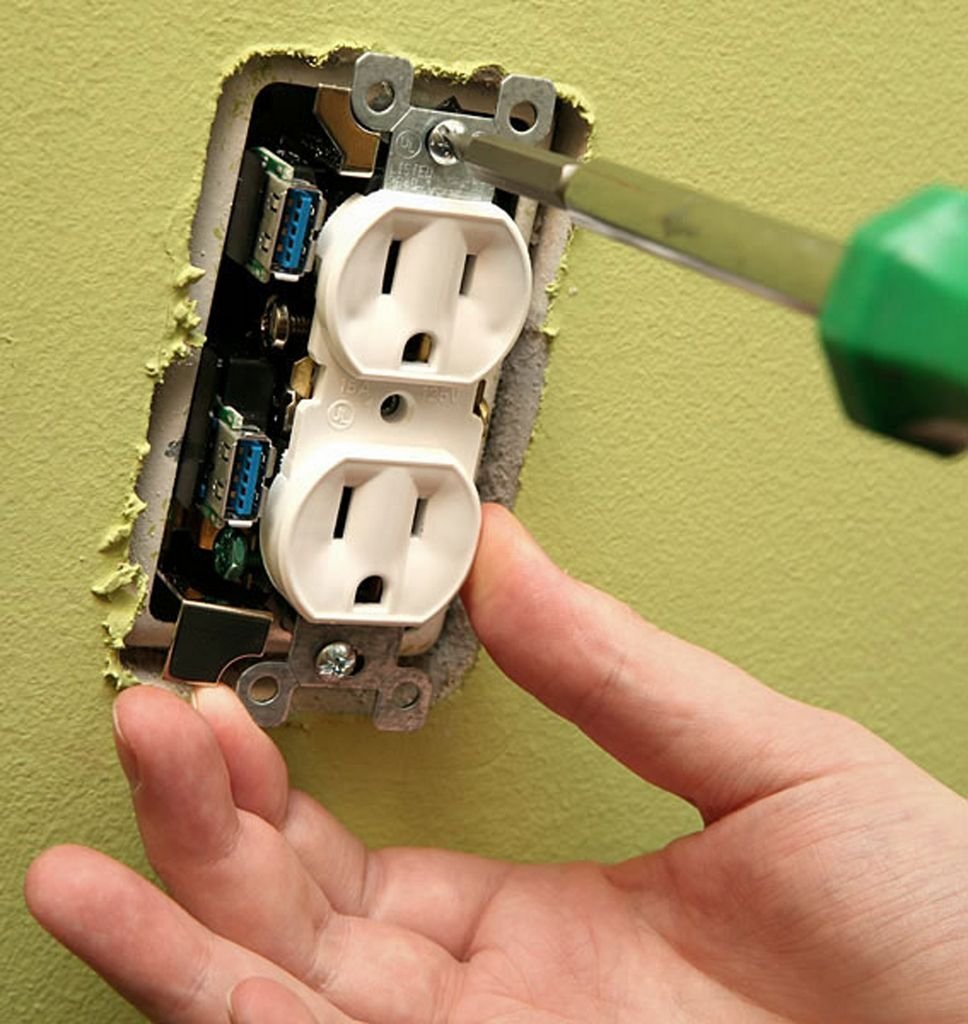

Встановлення розетки legrand. Вбудований адаптер вже підключений до силових контактів, тому підключення фазного (L), нульового (N) і заземлюючого (PE) провідника виконується до відповідних контактів пристрою.

Після підключення розетки legrand, закріплення її в монтажній коробці і встановлення захисної кришки необхідно включити живлення і перевірити працездатність всіх роз’ємів пристрою шляхом підключення до них споживачів.

Простота установки дозволяє з легкістю замінити звичайну силову розетку на більш функціональний пристрій legrand з USB роз’ємами.

Виробляти таку заміну у всій квартирі немає ніякої необхідності, краще зробити це в тих місцях, де найбільш зручно заряджати мобільні пристрої.
