Трифазна розетка призначена для підключення споживачів електричної енергії до мережі напругою 380 вольт. Слід зауважити, що трифазні розетки активно використовуються також для підключення потужних однофазних споживачів, наприклад, кухонних плит або варильних поверхонь. Більшість таких електроприладів здатна працювати від напруги 380 або 220 вольт, при цьому в обох випадках використовується трифазний роз’єм. Різниця полягає тільки у схемі підключення.
Конструкція
Оскільки підключення споживачів до мережі напругою 380 вольт передбачає використання трьох фазних проводів (L1, L2, L3), а також нульового (N) та захисного (PE) дроти, то конструкція трифазного роз’єму істотно відрізняється від двополюсних пристроїв, призначених для підключення однофазних споживачів.
Потрібно зауважити, що терміни «трифазна» і «трехполюсная» не є синонімами. Кожен полюс пристрою являє собою незалежний шлях проходження електричного струму. Тому звичайна двополюсна розетка на 220 в, вбудована заземлюючим контактом, є триполюсною.
Основними складовими частинами силовий розетки, розрахованою на напругу 380 вольт, є:

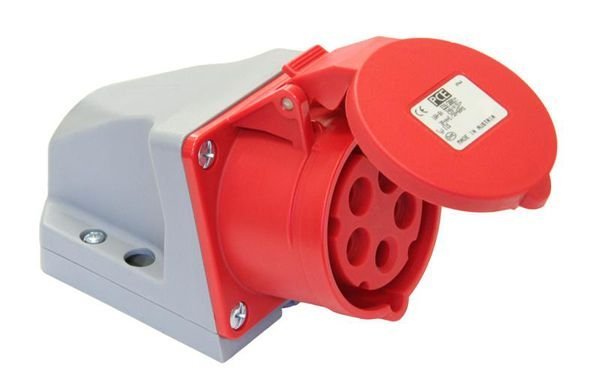

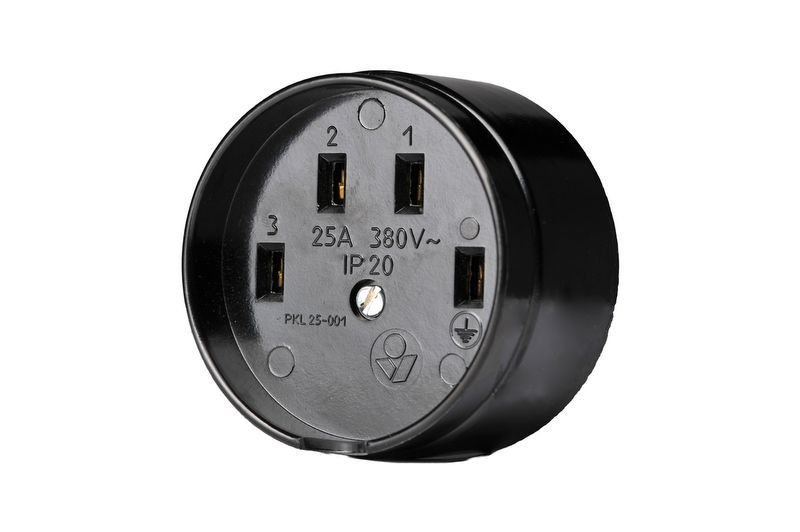

В даний час використовуються трифазні електричні роз’єми з чотирма або п’ятьма контактами голчастого або ножового типу. Вибір тієї чи іншої моделі такого обладнання здійснюється, виходячи з особливостей підключається споживача.
Для підключення трифазних електричних двигунів мережа 380В, а також інших симетричних навантажень може бути використаний трижильний провід. Для під’єднання споживачів, створюють несиметричну навантаження, використовується розетка з п’ятьма виводами, обладнана нульовим і заземлюючим контактом.
Існують також пристрої на 380 вольт, мають 7 роз’ємів (кожна фаза має власний нуль, а також загальний заземлюючий провідник), такі пристрої застосовуються в приміщеннях, де необхідно забезпечити дуже високий рівень електробезпеки.
Незначні зміни в конструкції трифазних розеток можуть бути внесені, виходячи з їх потужності, призначення, а також ступені захисту від пилу і вологи. Існують розетки із захисними шторками, похилі на 380 вольт, пристрої, обладнані заглушкою, плоскі, вологозахищені і т. д.
Порядок монтажу
Основні правила, яких слід дотримуватися при встановленні такого пристрою, залишаються такими ж, як і при монтажі двополюсної розетки, призначеної для роботи в мережі напругою 220 вольт.
Порядок дій при цьому може бути наступним:
- Перед виконанням будь-яких робіт в електропроводці слід відключити напругу на ввідному електричному щитку.
- Для підключення відповідних проводів від мережі напругою 380В до силової розетки її необхідно розібрати. Для цього слід відкрутити болти, розташовані на лицьовій частині корпусу виробу і зняти його кришку.
- Підстава закріплюється на стіні. Для того щоб добитися рівного розташування корпусу пристрою слід використовувати будівельний рівень. Спосіб кріплення залежить від матеріалу стіни, на яку встановлюється розетка.
- Виконується заклад напруги силового кабелю в цоколь. У разі відкритого прокладання такого кабелю він повинен бути укладений в гофровану трубку. Для прихованої прокладки слід попередньо виконати штроблення стін. Будь-які роботи з елементами електричної мережі напругою 380 вольт можна проводити тільки при відключеному живленні. Перед закладом кабелю в розетку на гофровану трубку надягають гумове кільце, яке і вставляється в відповідні пази, розташовані на підставі корпусу.
- З кожної жили силового кабелю знімається ізоляція на відстані 10 мм від її кінця.
- Виконується підключення жил силового кабелю до клем розетки. Для деяких споживачів електроенергії важливою умовою нормальної роботи є дотримання правильного порядку чергування фаз. Це означає, що слід дуже уважно стежити за правильністю з’єднання фазних проводів до контактів розетки. Ізоляція жили заземлення має жовтий колір з зеленою смугою. Більшість моделей трифазних розеток має на своєму корпусі маркування, що дозволяє однозначно визначити, до якого гнізда необхідно підключати той чи інший провід. Фази позначаються символами L1 (білий колір ізоляції проводу), L2 (чорний або чорно-білий), L3 (синій).
Рада! При неправильному підключенні електродвигуна в момент подачі напруги він почне обертатися в протилежну сторону. Щоб усунути цю несправність досить поміняти місцями дві сусідні фази в розетці.
- Встановлюється захисна кришка.
- Перевіряється правильність функціонування пристрою шляхом підключення до нього споживача і подачі напруги.
Вибір трифазної розетки
Перед покупкою розетки на 380В слід чітко визначитися, яким технічним та експлуатаційним характеристикам вона повинна відповідати.
Основними параметрами пристроїв на 380 вольт є:
- Номінальний струм. Значення цього параметру визначається виходячи з сукупної потужності підключаються до пристрою споживачів. Стандартними значеннями номінальних струмів для розеток на 380В є: 16, 32, а також 64 А.
Важливо! При підключенні трифазних споживачів однакової потужності в мережу 380В за схемою «зірка» або «трикутник» струми, що протікають через них, будуть різними. Це слід враховувати при виборі розетки, а також перерізу з’єднувальних проводів.
- Фазний струм, що протікає в електричної ланцюга при підключенні споживача до мережі 380В за схемою «зірка» (найбільш поширений спосіб підключення), дорівнює:
де cos? – коефіцієнт потужності, який визначається властивостями споживача.
- Кількість і тип контактів. На сьогоднішній день багато споживачів, які підключаються до трифазної мережі напругою 380 вольт, поставляються без електричної вилки. Однак у деяких випадках доводиться підбирати розетку під уже наявну вилку.
- Ступінь захищеності корпусу пристрою від пилу і вологи (IP). Цей параметр надзвичайно важливий для виробів, що встановлюються на відкритому повітрі або в приміщеннях з підвищеною вологістю. У цих випадках краще всього використовувати пристрої, що мають ступінь захисту не нижче IP44.

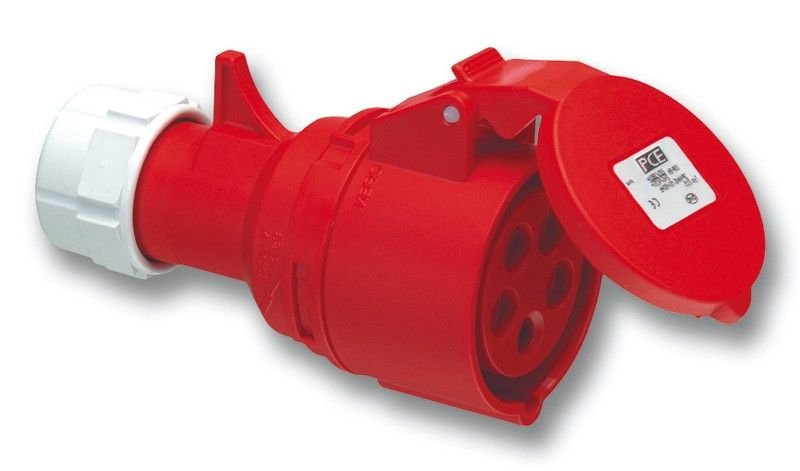

- Для підключення переносного електрообладнання слід звернути увагу на кабельні трифазні розетки в мобільному виконанні.
Монтаж трифазної розетки в мережі 380В не надто відрізняється від установки однофазного двополюсного пристрою і може бути виконаний навіть неспеціалістом. Однак для забезпечення правильної роботи споживачів слід звертати підвищену увагу на схему з’єднання проводів в цих пристроях. Крім того, виконувати будь-які роботи по встановленню та ремонту електротехнічного обладнання слід тільки при відключеному живленні. Напруга 380В є небезпечним для життя, тому перед виконанням будь-яких дій з елементами електропроводки обов’язково слід переконатися в його відсутності.
