Для підключення телефону або комп’ютера до інформаційної мережі інтернет найбільш популярним пристроєм є розетка rj-45. При цьому її установка не є надто складною справою і цілком може бути виконана самостійно. Однак, для того щоб правильно виконати всі роботи по монтажу цього пристрою, необхідно мати уявлення про його конструкції та порядку встановлення.
Registered Jack або RJ – це стандарт, що описує внутрішнє пристрій як виделки, так і розетки. В інтернеті часто можна зустріти також назва RG, при цьому мається на увазі те ж саме.
Конструкція rj-45
Як і інші види комп’ютерних розеток, rg-45 може мати вбудоване і зовнішнє виконання. Кожна з цих конструкцій має свої переваги і недоліки. Перевагою внутрішньої установки таких пристроїв є їх компактність і прихована прокладка кабелів. Крім того, ці вироби більш захищені від механічних впливів.
Що стосується недоліків, то внутрішня установка розетки rj-45 вимагає проведення масштабних ремонтних робіт і не передбачає можливості її переміщення в інше місце при виникненні такої необхідності.

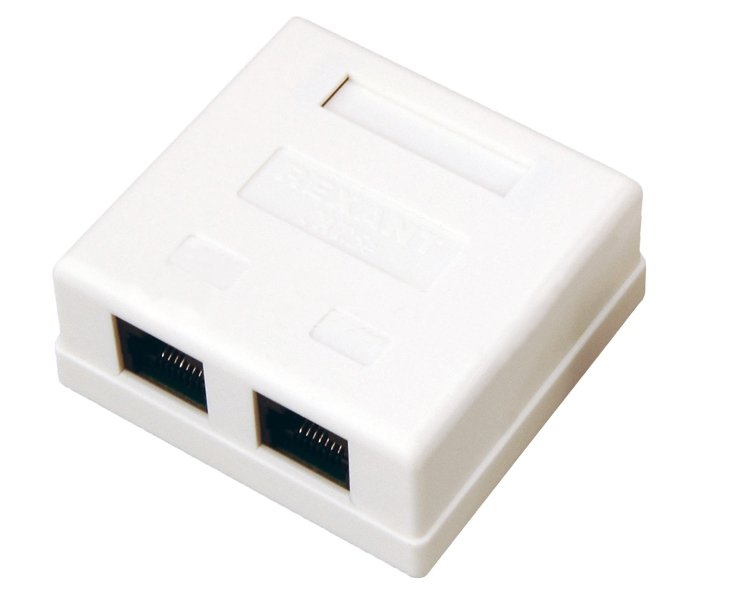

На сьогоднішній день найбільше поширення отримали накладні розетки rj-45 cat 5e.
Крім способу установки, такі вироби можна класифікувати за кількістю підключаються до них споживачів. Існують моделі, призначені для приєднання одного, двох і більше проводів. В залежності від загальної схеми підключення застосовуються прохідні і односторонні розетки.
Установка комп’ютерної розетки rj-45
Необхідно одразу зауважити, що вироби цього типу встановлюються для забезпечення роботи слабкострумових електричних ланцюгів. Тому робота з ними небезпеки для життя і здоров’я не представляє.

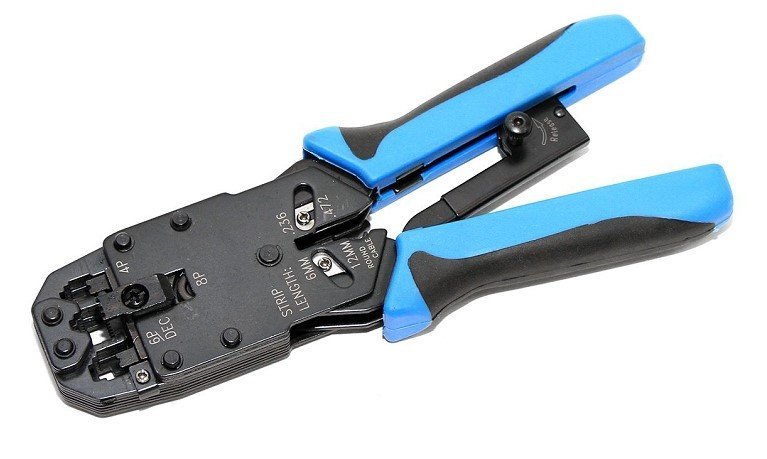

Для підключення комп’ютера до подібного пристрою може знадобитися спеціальний інструмент для обтиску контактів.
Особливістю експлуатації комп’ютерних розеток є майже повна неможливість їх ремонту. При виході з ладу модуля, який є основною частиною виробу rj-45 cat 5e, всі пристрій підлягає заміні.
Варто звернути увагу на те, що подібні пристрої призначені для передачі даних зі швидкістю, що не перевищує 100 мбіт/с. Тому, при виникненні необхідності забезпечення більш високої швидкості інтернету, наприклад, в офісі, встановлювати їх недоцільно.
Установка rj-45 відбувається за алгоритмом, який застосовується при монтажі накладних або вбудованих електричних розеток. Головною відмінністю при цьому є підключення такого пристрою до мережного кабелю.
Для підключення розетки cat 5e rj45 до мережі використовується кабель, який носить назву «вита пара» і складається з декількох ізольованих мідних провідників, попарно скручених між собою і поміщених в загальну пластикову оболонку.
Щоб підключити комп’ютер до інтернету слід використовувати кабель, що складається з 4 пар проводів. Всі вони мають ізоляцію, пофарбовану в строго певний колір. Це значно спрощує процес підключення розетки.
Інструменти для підключення розетки
Щоб швидко і якісно виконати підключення подібного пристрою необхідно забезпечити наявність такого інструменту:
Керівництво по монтажу
Роботи з монтажу розетки rj-45 виконуються в наступній послідовності:
- Виконується прокладка кабелю та встановлення монтажної коробки. Всі ці операції потрібно робити точно так само, як і при установці звичайної електричної розетки. Особливу увагу потрібно звернути на те, щоб мережевий кабель був надійно захищений від нанесення йому механічних пошкоджень.
- Якщо встановлюється комп’ютерна розетка накладного типу, то необхідно застосовувати скоби або шурупи. Прокладка кабелю при цьому здійснюється в спеціальних захисних коробах.

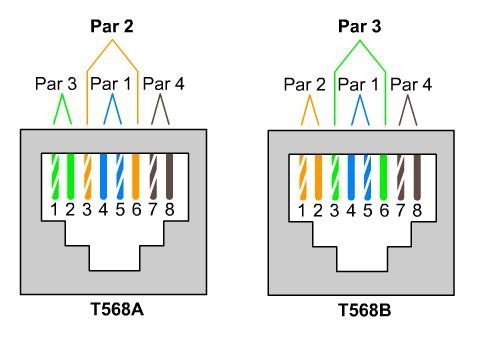

- Підключення проводів. Згадані стандарти підключення (Т568В або Т568А) не представляють ніякої складності при їх технічної реалізації і відрізняються між собою лише порядком приєднання провідників. Визначити, за якою схемою їх необхідно підключати, можна просто подивившись, яким чином обтиснуті контакти на Ethernet-вилці з боку роутера, службовця для доступу до інтернету.

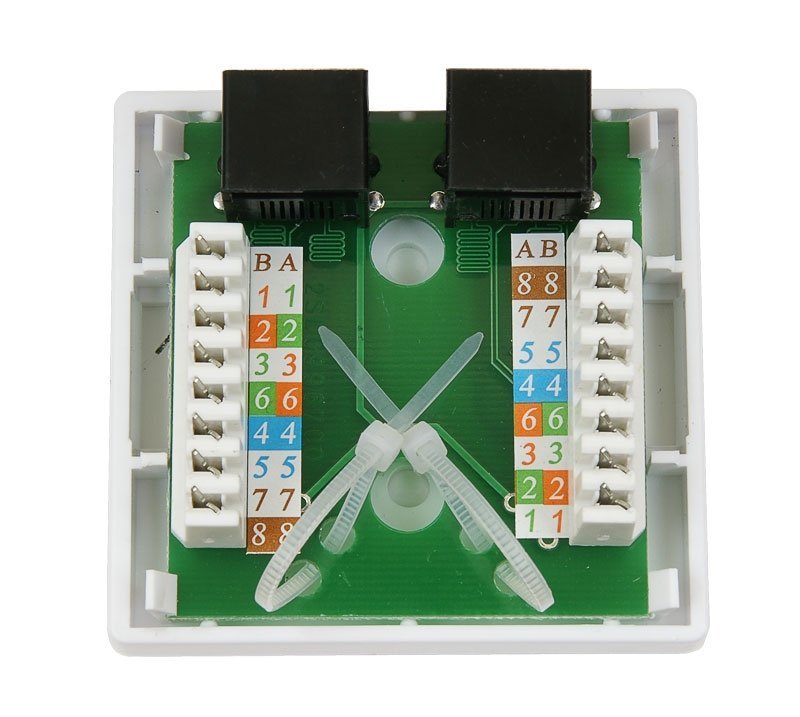

- Для того щоб виконати підключення, вита пара повинна бути звільнена від ізоляції на 2-3 см, а струмопровідні жили – на 0,5 см. Кожна клема має колірну і цифрову маркіровку, яка відповідає певному дроту. Користуючись цією маркуванням необхідно вкласти кожен дріт кручений пари у відповідне гніздо.
- У деяких моделях відсутня необхідність попередньої зачистки проводів, оскільки необхідна якість з’єднання забезпечує сам механізм розетки.
- Rj45 з підключеними проводами фіксується в подрозетнике, після чого встановлюється передня кришка.
Якщо в ході подальшого підключення комп’ютера до інтернету через таку розетку виникають які-небудь проблеми, то слід перевірити правильність приєднання проводів до контактних клем.
