Для зручності керування освітленням і електроприладів у квартирах великої площі часто використовується прохідний вимикач. Подібні пристрої покликані забезпечити максимально комфортну експлуатацію споживачів електроенергії. У приватних квартирах їх установка застосовується для керування освітлювальними приладами на сходах, у коридорах, спальнях і інших місцях, де для зручності включення світла в приміщенні може бути недостатньо установки одного пристрою. Це часто буває пов’язано, наприклад, з необхідністю повертатися в протилежний кінець коридору або вставати з ліжка для того щоб включити або вимкнути світло в кімнаті.
Альтернативою таким вимикачів можуть служити пристрої, керовані дистанційно за допомогою пульта. Проте їх застосування пов’язано з рядом істотних недоліків, таких як необхідність періодичної заміни елемента живлення пульта ДУ, а також його можливої втратою.
Щоб розібратися, як підключити прохідний вимикач, необхідно в першу чергу зрозуміти його внутрішній устрій і принцип дії.
Конструкція пристрою

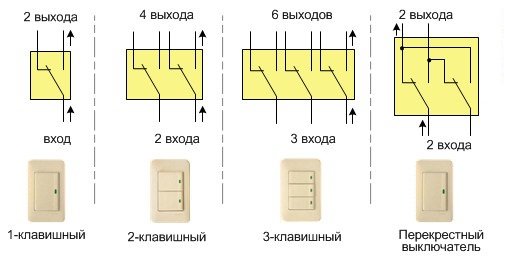

Класифікація прохідних вимикачів світла безпосередньо залежить від їх конструкції і функціонального призначення. За кількістю незалежних комутованих електричних ланцюгів такі пристрої поділяють на одноклавішними, двохклавішний і трехклавишные.

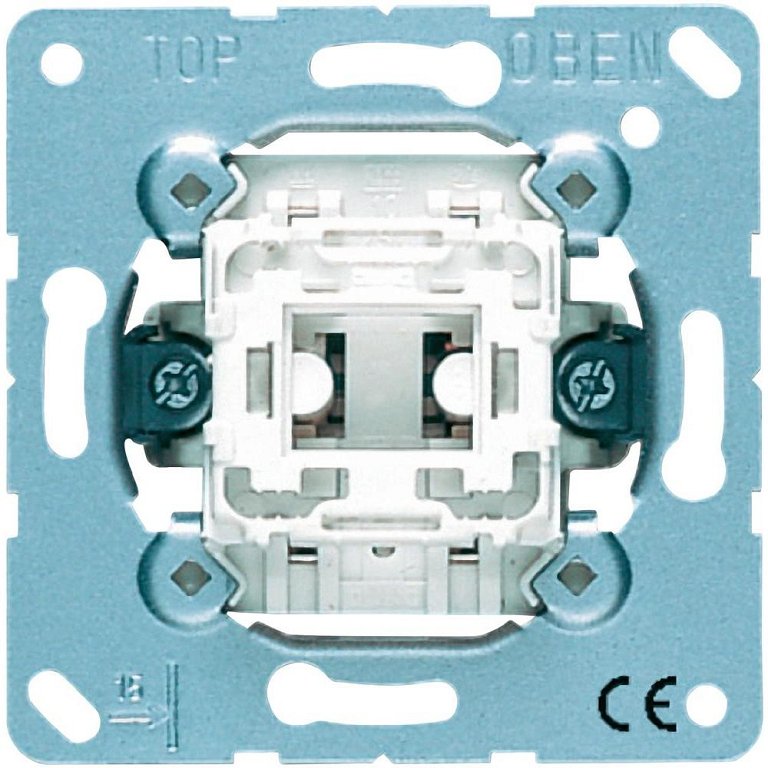

Найпростіший прохідний вимикач являє собою виріб, що має три клеми для підключення проводів, одна з яких є входом, а дві – виходами. Робочий контакт цього комутаційного пристрою має всього два положення, в одному з них замкнутої є одна лінія, а в іншому – друга. При натисканні на клавішу вимикача його контактна група змінює своє положення, розмикаючи при цьому одну з ланцюгів і одночасно замикаючи другу. Це і дозволяє управляти освітленням одночасно з двох місць.
Деякі моделі таких пристроїв мають також проміжне положення контактів, при якому обидва вони знаходяться в розімкнутому положенні. Трипозиційний перемикач відноситься до окремої групи виробів зі своїми специфічними завданнями і вкрай рідко застосовується в ланцюгах освітлення.
Ще одним типом пристроїв, які призначені для керування електроприладами з трьох і більше місць, є перехресні вимикачі.
Їх конструкція відрізняється тим, що в ній присутня пара пов’язаних між собою контактів, перемикання яких відбувається одночасно при натисканні на клавішу. Такі вироби можуть бути виконані в трьох – і двухклавишном варіанті. Вони призначені, відповідно, для управління роботою трьох або двох груп споживачів.
Схеми підключення
Управління освітленням з двох, трьох і більше місць може бути реалізовано за схемою, що використовує прохідний вимикач, підключення якого є досить нескладним завданням.
Для того щоб забезпечити управління освітленням з двох місць, необхідно використовувати схему комутації, до складу якої входять два таких виробу. Зміна положення контактів будь-якого з них призводить до включення або відключення напруги на освітлювальному приладі. Реалізувати цю схему можна, використовуючи наступне з’єднання елементів електричного кола.
Як видно з малюнка, схема підключення прохідних вимикачів має деякі відмінності від аналогічної схеми для звичайних комутаційних пристроїв. Найбільше вона нагадує підключення звичайного подвійного вимикача, проте є принципова відмінність полягає в тому, що в будь-якому положенні замикаючих контактів одна з двох комутованих ланцюгів є замкнутою. Таким чином, два вимикача становлять єдину систему управління освітленням.
Таке технічне рішення дозволяє подати напруга на вхід споживача електричної енергії за допомогою зміни положення контактів будь-якого двох комутаційних пристроїв.
Прохідний вимикач, схема якого представлена на рисунку, дозволяє управляти освітленням з двох місць. На практиці часто виникають ситуації, що вимагають застосування більш складних пристроїв, що забезпечують можливість управління роботою електричної мережі з трьох і більше місць.
Для реалізації різних схем управління споживачами електроенергії можуть бути використані подвійні або потрійні, а також перехресні вимикачі.
Порядок підключення
Встановлення прохідного вимикача не є надто складним завданням. Зробити це майже так само просто, як і встановити звичайні пристрої комутації.
Послідовність підготовчих дій, які необхідно зробити при його монтажі, така ж, як і при встановленні будь-яких елементів електричної проводки:
- Як правило, прокладка проводів для монтажу будь-яких елементів проводки здійснюється в ході масштабних ремонтних робіт, що включають в себе укладання кабелів в штробах, а також підготовку і встановлення монтажних коробок для вимикачів. Щоб забезпечити надійне підключення контактів пристрою до проводів вони повинні виступати за край коробки як мінімум на 60 мм.
- Якщо роботи з прокладання проводів і монтажу настановних коробок вже були проведені, то слід підготувати їх до встановлення вимикачів. Для цього потрібно звільнити кінці всіх проводів (їх кількість залежить від конструкції вимикача) від ізоляції на 50-150 див.
- Перше, що слід зробити – це відключити напругу на елементах електричної проводки за допомогою автоматичного вимикача, встановленого на вході в квартиру. Перед тим, як приступати до виконання будь-яких дій з елементами електричної проводки, необхідно переконатися у відсутності напруги за допомогою індикаторної викрутки або тестера.

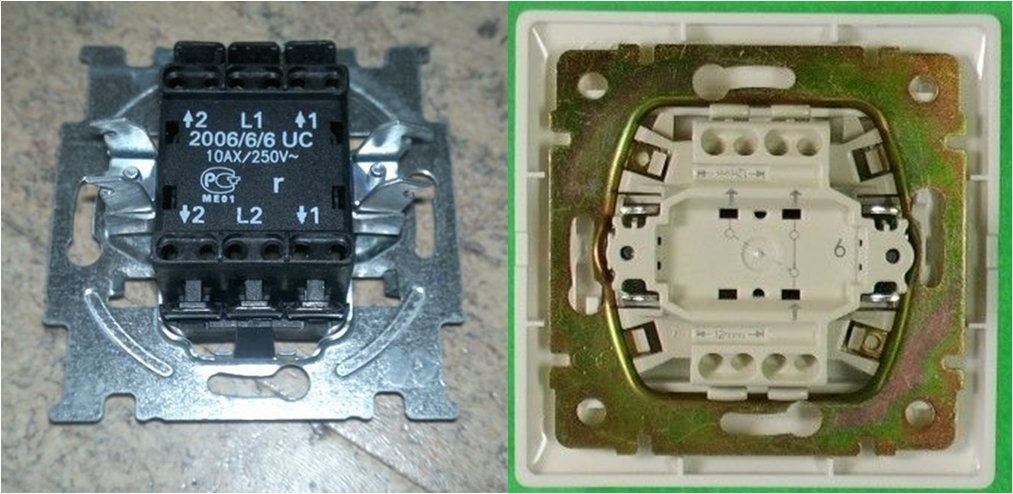

- Дроти підключаються до клем з використанням маркування, нанесеної на корпус виробу. При цьому вхідний провід позначається буквою L (L1 і L2 якщо вимикач двоклавішний), а виходять – стрілками. Іноді на задню частину корпусу наноситься схема підключення. Порядок приєднання проводів не має особливого значення, це можна зробити в будь-якому порядку.
- Робоча частина вимикача вставляється в коробку і фіксується за допомогою розсувних лавок або затискачів.
- Виконується монтаж пластикової рамки на лицьову частину пристрою.
- Встановлюється клавіша (або клавіші).
- На останньому етапі необхідно зробити контрольне включення кожного пристрою щоб переконатися в працездатності схеми.
Особливості підключення
Головними особливостями підключення прохідних вимикачів є:
Для того щоб управляти освітленням з трьох і більше місць з можливістю управління різними групами освітлювальних приладів, слід використовувати схеми, що включають в свій склад двохклавішний прохідні і перехресні вимикачі.

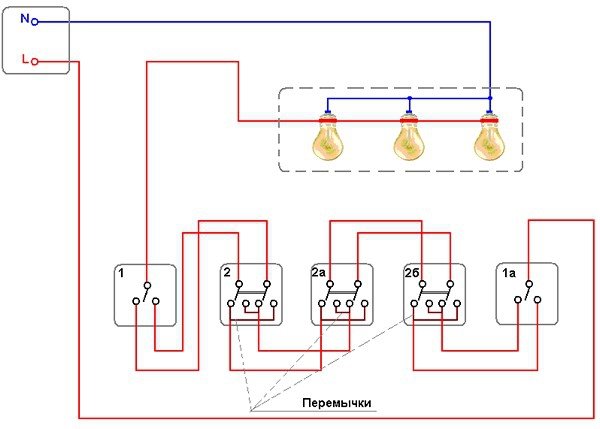

На малюнку зображена схема підключення однієї групи освітлювальних приладів, управління якої може здійснюватися з п’яти різних точок. Першим і останнім елементом представленого послідовного з’єднання є прохідний вимикач. Кількість перехресних вимикачів, які можуть бути задіяні в подібній ланцюга, обмежується тільки міркуваннями практичної доцільності і зручності застосування.

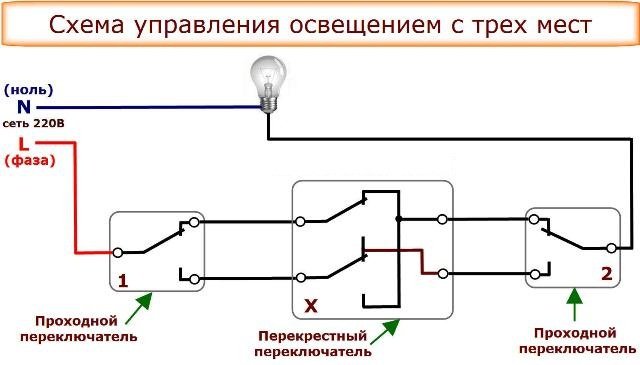

Пристрій перехресного вимикача є досить нескладним. Він має дві пари контактів, до яких приєднується вхідний і вихідний двожильний провід. При натисканні на клавішу відбувається одночасне розмикання раніше замкнутих контактів і перехресне замикання їх один з одним. Це дозволяє змінити стан кожного з двох проводів, прокладених між прохідними вимикачами, без натискання на клавішу будь-якого з них.
Перемички між контактами такого пристрою, які вказані на малюнку, потрібні для більш наочної демонстрації його роботи. На практиці такий виріб в більшості випадків має тільки 4 контакту, що істотно полегшує процес його підключення.
Щоб отримати можливість управління одночасно двома групами споживачів, необхідно використовувати двохклавішний вимикачі. Принцип їх роботи не відрізняється від вже розглянутого, однак схема підключення закономірно є більш складною.

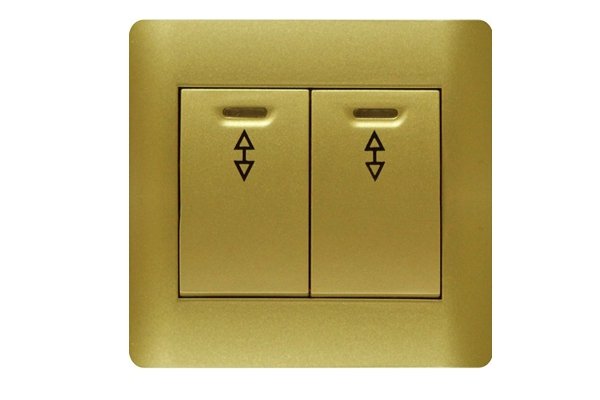

Прохідний вимикач двоклавішний припустимо розглядати, як два одинарних пристрою, поміщених в один корпус.
При необхідності управління групами споживачів з трьох і більше місць необхідно використовувати двох – або трехклавишные перехресні вимикачі.

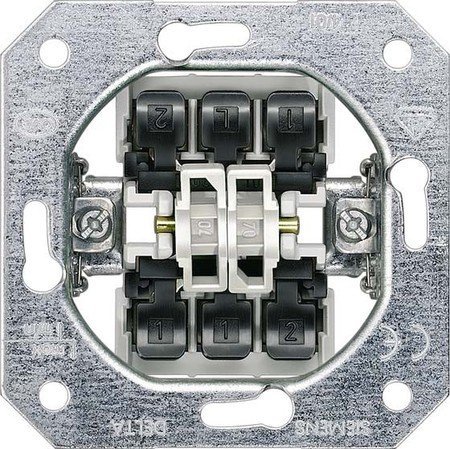

Як видно з малюнка, кожне двохклавішне пристрій має шість клем для підключення проводів. Розташовані вони таким чином, щоб унеможливити двояке тлумачення розташування контактів кожної окремої електричної ланцюга. І все ж, слід звертати увагу на кольорове маркування проводів. Згідно загальноприйнятим правилам ізоляція заземлюючого провідника забарвлюється в жовто-зелений колір, а нульового робочого – в синій. Фазний провідник може бути пофарбований в будь-який колір, але частіше всього використовується чорна або коричнева ізоляція.
Що стосується способу монтажу прохідного вимикача, то, як і інші пристрої електричної проводки, він може мати внутрішній або зовнішній спосіб установки. Кожен з них володіє своїми перевагами і недоліками, проте в більшості випадків використовується внутрішня установка, як більш надійний, естетичний і безпечний варіант.
Таким чином, процес монтажу прохідного вимикача представляється задачею, яка цілком під силу будь-якій людині. Головне при цьому чітко уявляти схему підключення освітлювальних приладів, а також місце в ній монтованої пристрою.
