Для підключення пристроїв відображення відеосигналу широко використовується інтерфейс HDMI. За допомогою цієї технології вдається домогтися передачі нестисливого сигналу з високою швидкістю, що дозволяє отримати зображення високої роздільної здатності.
Такими роз’ємами обладнано більшість сучасних телевізорів, комп’ютерів, планшетів, мобільних телефонів і т. д. Оскільки всі ці пристрої істотно відрізняються за розмірами, то цілком природно, що в них використовується інтерфейс HDMI різного типу. Згідно існуючої класифікації можна виділити п’ять основних видів таких роз’ємів.
Види HDMI розеток
Для стаціонарного підключення мультимедійних пристроїв широко застосовуються HDMI-розетки. Їх установка дозволяє позбутися значної кількості псують інтер’єр приміщення проводів. При проведенні ремонту в квартирі варто заздалегідь задуматися про можливість встановлення таких розеток в місцях передбачуваного розміщення відеотехніки.
Пасивні HDMI-розетки
В залежності від місця установки і призначення такі розетки можуть бути прийомними або передають. Це найбільш дешеві пристрої, особливістю яких є неможливість передачі якісного сигналу на відстань, що перевищує кілька метрів.
Активні HDMI-розетки
Головною відмінністю цих пристроїв від розеток попереднього типу є наявність підсилювача, який дозволяє значно збільшити дальність передачі сигналу (до 45 метрів). Крім того, для підключення активних HDMI-розеток немає необхідності використовувати спеціальний кабель, оскільки це можна виконати за допомогою кабелів «вита пара». Звичайно, такий спосіб підключення не можна назвати оптимальним, однак він часто застосовується із-за порівняно високої вартості кабелю HDMI.
Оскільки вартість розетки з підсилювачем набагато вище, ніж її пасивного аналога, то в більшості випадків такий пристрій використовується лише для установки на виході з ресивера, а на панелі мультимедійного пристрою встановлюється розетка без підсилювача. При цьому у разі використання активних розеток з обох сторін дальність передачі відеосигналу істотно зростає.
Види HDMI-кабелів
На сьогоднішній день використовується п’ять основних видів кабелів для пристроїв, що підключаються по технології HDMI:
- Стандартний кабель. Призначений для підключення приймача до джерела сигналу на невеликій відстані. Дозволяє передавати зображення в HD-якості.
- Стандартний кабель Ethernet. Відрізняється від попереднього типу тільки наявністю каналу для підключення пристрою в мережу.
- Автомобільний кабель. Відрізняється підвищеною міцністю і стійкістю до дії вібрацій, а також температурних коливань.
- Високошвидкісний кабель. Призначений для підключення пристроїв з високою роздільною здатністю, що підтримують 3D або Deep Color.
- Високошвидкісний кабель Ethernet. Обладнаний додатковим каналом для підключення в мережу.
Все що випускаються в даний час HDMI-кабелі мають спеціальне маркування, що дозволяє точно встановити їх тип. Вибір тієї чи іншої моделі, залежить в першу чергу від можливостей і технічних характеристик пристроїв.
Терморегулятори HDMI-кабелю
Для правильного підключення кабелю до розетки необхідно хоча б у загальних рисах орієнтуватись, для чого призначений той чи інший контакт. Призначення кабелю і, відповідно, контактів розетки, виглядає наступним чином:
Підключення HDMI-розетки

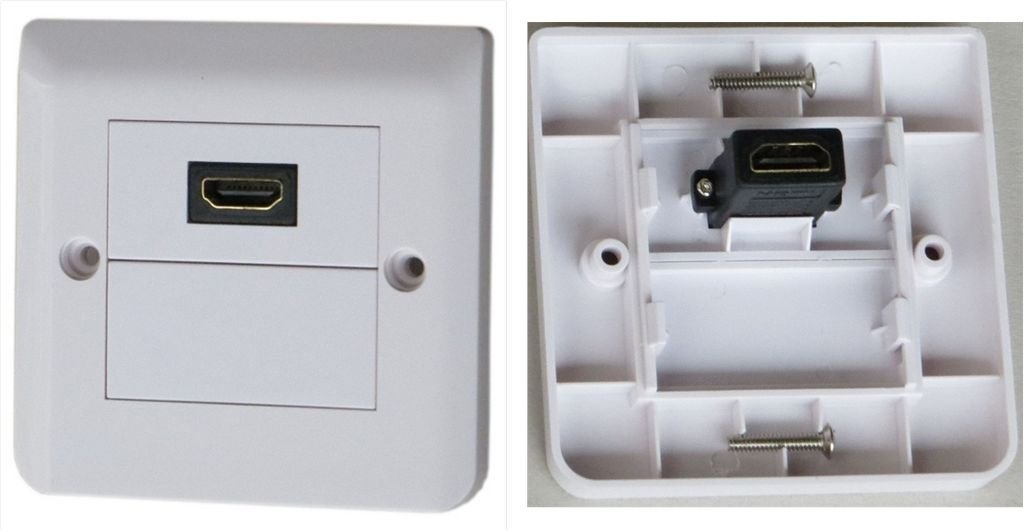

Конструкція стандартної HDMI-розетки досить проста. У більшості випадків такий пристрій являє собою звичайний перехідник, закріплений на нерухомому підставі, що монтується на стіну за допомогою болтів або спеціальної монтажної коробки.
Для зручності підключення кабелю до розетки багато моделей обладнуються гнучкими входами певної довжини, які дозволяють максимально економно використовувати простір за лицьовою панеллю розетки.

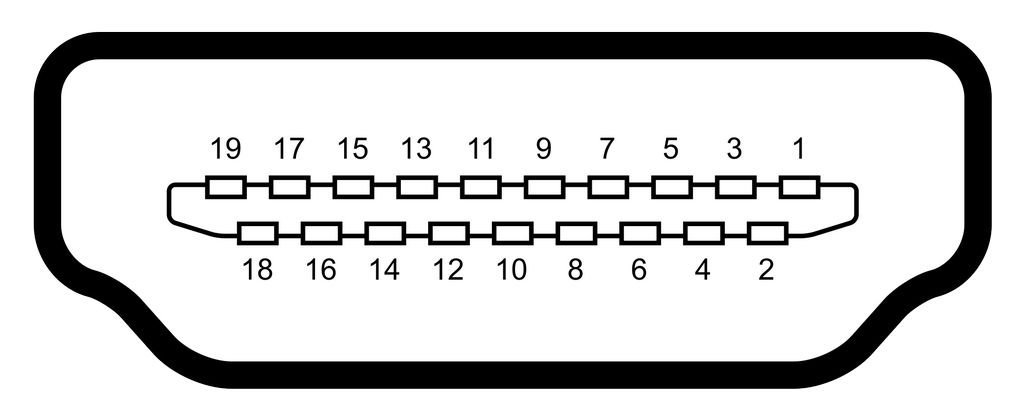

В залежності від того, який стандарт HDMI використаний в розетці, нумерація виходів може відрізнятися. До найбільш поширеним модифікаціям роз’ємів стосується стандарт А (нижні контакти якого мають парні порядкові номери, а верхні – непарні) і стандарт З (Mini-HDMI), контакти якого розташовані в один ряд, відповідно, кожен з них має свій порядковий номер.
У разі встановлення розеток HDMI за допомогою кабелю, оснащеного відповідним роз’ємом, монтажні роботи відрізняються простотою.
Для цього необхідно прокласти кабель певної довжини між місцями установки двох розеток, після чого підключити його до роз’ємів кожної з них і встановити лицьові панелі цих пристроїв.

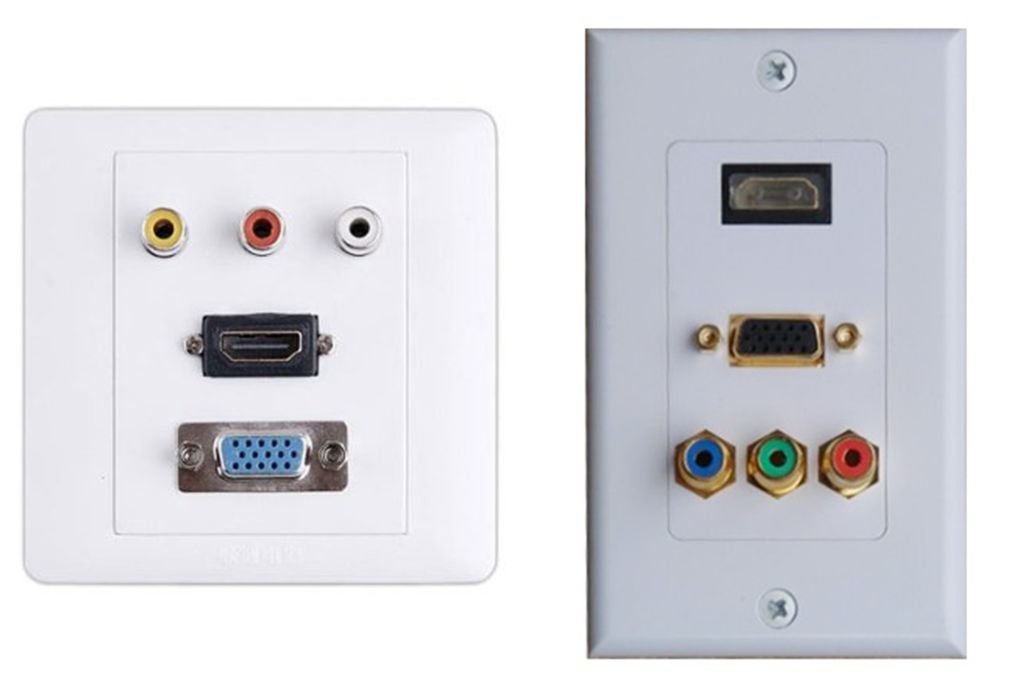

Досить часто зустрічаються розетки, обладнані декількома різними роз’ємами для підключення мультимедійного обладнання.
Особливості HDMI-розеток від компанії Legrand
Дещо складнішим є підключення розеток HDMI, конструкція яких не передбачає використання штепсельних роз’ємів для приєднання до них кабелю.
Для того щоб зрозуміти порядок підключення таких пристроїв, слід перш за все ознайомитися з їх конструкцією. Для ілюстрації пристрою розетки HDMI розглянемо виріб від французької компанії Legrand, яка є одним із світових лідерів у виробництві електротехнічного устаткування.
На сьогоднішній день в магазинах електроніки запропоновано кілька лінійок HDMI-розеток від компанії Legrand, які відрізняються матеріалом і формою корпусу, а також декоративної панелі. Всі ці пристрої об’єднує висока якість виготовлення і максимальна надійність.
Такі розетки являють собою комплектні вироби, до складу яких входить робоча частина, що складається з друкованої плати з 19 висновками і роз’єми HDMI, пристрої для кріплення в подрозетнике, а також декоративної лицьовій панелі.
Лицьова панель розетки Legrand може бути підібрана у відповідності з побажаннями замовника. Таким чином надається можливість вибору розетки, найбільш повно відповідає інтер’єру кімнати, в якій вона буде встановлена.
Іншим важливим достоїнством, що відрізняє розглянуту модель розетки Legrand, є можливість установки на будь-які стіни, а не тільки на спеціальний блок, як більшість існуючих моделей розеток цього типу.

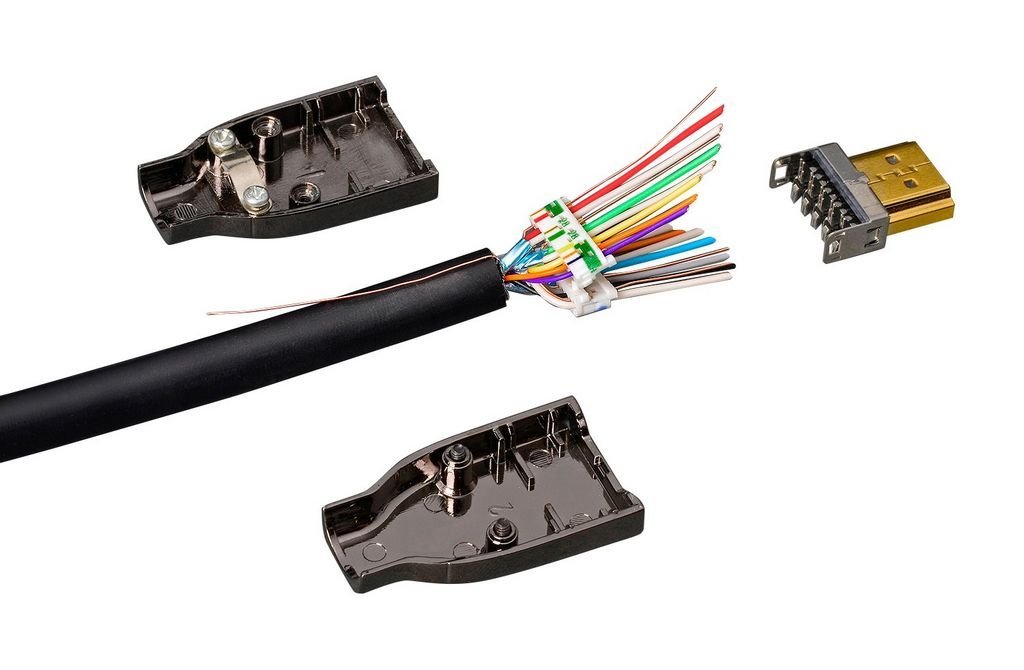

Для підключення розетки повинен використовуватися HDMI кабель без наконечників (коннекторів), який може бути прокладений у стіні шляхом укладання його в кабель-каналі.
Для самостійної установки HDMI розетки Legrand слід дотримуватися такої послідовності дій:
Таким чином, використання HDMI розеток від компанії Legrand дозволяє здійснити підключення будь-якої кількості мультимедійної апаратури, уникаючи при цьому поверхневої прокладки кабелів. З допомогою цих пристроїв досягається не тільки максимальну зручність в експлуатації апаратури, але і зберігається естетична привабливість інтер’єру кімнати.
