Для передачі електроенергії на відстані, поряд з повітряними лініями, широко застосовуються силові кабелі. Що ж стосується електропостачання споживачів, що знаходяться в будинках промислових підприємств, а також виконання електричної розводки в житлових будинках, то для цих цілей повсюдно використовуються ізольовані проводи та кабельні лінії. Одним з найбільш вдалих видів таких проводів, який отримав широке застосування в електричних мережах, вважається кабель ВВГ.
У загальному випадку силовий кабель є електричним провідником великого перерізу з однією або кількома жилами. Кожна така жила покрита шаром ізоляції, окрім того, всі вони укладені у захисну оболонку. Також в деяких моделях для підвищення їх експлуатаційних характеристик можуть використовуватися захисні екрани або броня.
В процесі експлуатації силові кабелі пропускають через себе дуже великі струми, тому ізоляція їх окремих струмопровідних жив один від одного і від зовнішнього середовища виконана з дотриманням найвищих вимог надійності.
Передача і розподіл електроенергії в малопотужних побутових електромережах здійснюється за допомогою мідних і алюмінієвих електричних проводів, які значно поступаються силових кабелів в надійності і потужності, зате є більш компактними, зручними у застосуванні і дешевими.
Характеристики кабелів ВВГ
Опис таких виробів доцільно почати з їх розшифровки абревіатури. Розглянемо її на прикладі кабелю ВВГ 2Х4. Перша буква «У» відповідає ПВХ ізоляції кабельних жил, друга «В» — ПВХ ізоляції оболонки, літера «Р» означає відсутність захисних покривів, а цифри 2Х4 – відповідно кількість жив і їх перетин.
Максимальна температура, при якій допустиме тривале використання проводів марки ВВГ, становить +50 С0, мінімальна – -50 С0. При цьому максимально можлива температура їх нагрівання при перевантаженні може досягати +80 С0, а в разі протікання струму короткого замикання протягом не більше 4 с допускається її підвищення до +160 С0.
Кабель ВВГ має кілька (від однієї до 5) окремих мідних жил, які покриті ізоляцією. Якщо кількість таких жив більше 2, то всі вони можуть мати однаковий діаметр або одна з жил, призначена для нульового або заземлюючого проводів, може мати дещо менший розтин.
В якості матеріалу ізоляції при виготовленні кабелів ВВГ застосовують полівінілхлоридний пластикат або, скорочено, ПВХ. Цей матеріал являє собою різновид пластмаси, яка відрізняється високими діелектричними властивостями, стійкістю до впливу агресивних хімічних речовин і низькою горючістю. Існують моделі кабелів, ізоляція яких виготовлена з ПВХ пластикату, володіє поліпшеними властивостями:
- Зниженою горючістю (ВВГнг).
- Низьким димо – та газовиділенням.
Жили можуть випускатися в цілісному (однопроволочном) і в многопроволочном варіанті. Крім того, розрізняють кабелі ВВГ з круглими і секторними (сегментними) перерізами мідних жил.
Перетин кожної окремої жили залежить від їх призначення і потужності живляться споживачів. Лінійка кабелів ВВГ передбачає моделі, перетин жив яких варіюється від 1,5 до 240 мм2.

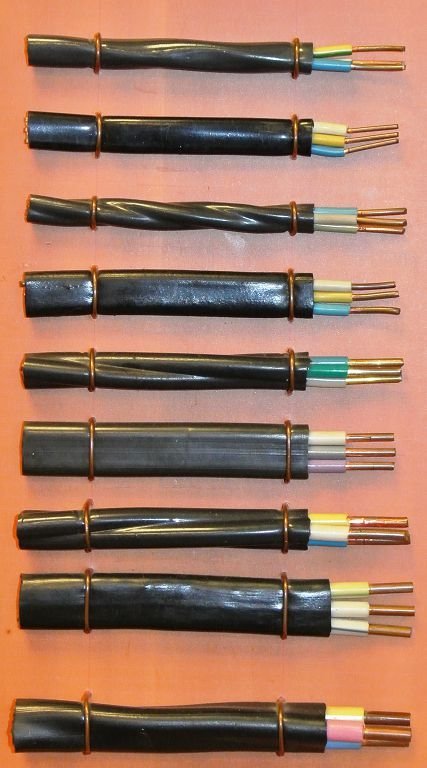

В залежності від функціонального призначення, необхідного перетину і місця прокладки, можуть бути використані кабелі ВВГ різного діаметру, виконані в різних варіантах: плоскі, негорючі і т. д.
Існують такі варіанти їх маркування:
При прокладці будь кабельної лінії виникає необхідність у вигинах і поворотах струмоведучих проводів. Для того щоб забезпечити максимальну надійність і довговічність такої електричної мережі, необхідно дотримуватися чітко визначених вимог до максимального радіусу вигину її провідників. Для марки ВВГ цей параметр становить від 7,5 до 15 його діаметрів.
Сфера застосування
Силовий кабель ВВГ будь-якого перетину призначений для використання в електричних мережах напругою 660 і 1000 В з частотою 50 Гц. Основне призначення подібних кабельних ліній живлення потужних споживачів електроенергії на підприємствах і промислових об’єктах, однак вони також можуть з успіхом використовуватися при монтажі домашньої електропроводки (наприклад, ВВГ 2Х4 і ВВГ 3Х2,5).
Ізоляція цих виробів не дозволяє їх прокладання в місцях з агресивним впливом зовнішнього середовища. До таких варіантів прокладки відносяться:
Незважаючи на всі позитивні якості ізоляції ПВХ, її істотним недоліком є слабка морозостійкість. Тому роботи з прокладання таких ліній не можуть проводитися при температурах нижче -15 С0 .
Переваги кабелів ВВГ
Завдяки своїм чудовим технічним характеристикам, силові кабелі марки ВВГ володіють наступними перевагами:
Вибір кабелю ВВГ для електропроводки квартири
Для підведення електроенергії до щитка на вході в квартиру, як правило, використовується силовий кабель ВВГ 3Х6, (може бути також 3Х10 і 3Х16).
Що ж стосується вибору типу і перетину кабелю для живлення електроприладів, розташованих в самій квартирі, то тут все залежить, в першу чергу, від їх технічних характеристик. Однією з найбільш поширених, є марка ВВГ 2Х4.
На відміну від проводів ПВС і ШВВП, часто використовуваних для монтажу електропроводок, мідний кабель ВВГ 2Х4 відповідає більш високим вимогам, оскільки призначений для експлуатації також і в промисловості. Іншими словами, у ВВГ 2Х4, при рівному перерізі, більший максимально допустимий струм, вище якість ізоляції, він набагато гірше підтримує горіння. Крім того, кожен такий виріб проходить виробничі випробування, чого не можна сказати про більшість їх побутових аналогів.
Недоліком кабелів ВВГ є їх порівняно висока ціна, тому доцільно застосовувати їх для підключення потужних споживачів електроенергії, наприклад, електроплит, варильних поверхонь або проточних водонагрівачів.
