З’єднання розеток шлейфом часто використовується при монтажі електричної проводки в квартирі. Це досить поширений спосіб підключення, по своїй суті він є магістральним з’єднанням споживачів.
Способи підключення
В даний час існують дві основні схеми облаштування електричної проводки в квартирі:
- Радіальне підключення (іноді зване підключенням «зіркою», яке не слід плутати зі схемою, що використовуються в трифазних ланцюгах). Таке технічне рішення повсюдно застосовується в квартирах і приватних будинках. Основними його перевагами є простота і надійність. Головний недолік – велика витрата дорогого кабелю.
- Кільцева схема. У нашій країні практично не використовується, проте вона широко поширена в деяких регіонах західної Європи. Сенс такого підключення полягає в тому, що електричний ланцюг, що живить навантаження, замикається в кільце. Цим досягається можливість живлення споживачів одночасно з двох сторін. Кільцева схема значно підвищує економічність електропроводки в порівнянні з традиційним радіальним підключенням і в той же час є більш надійною по відношенню до магістральної.
Схема підключення
У разі радіального підключення кожної розетки виділяється окрема лінія, що йде безпосередньо до розподільній коробці. Природно, надійність такої схеми є найбільш високої із всіх нерезервовані підключень. З метою зниження витрат електричного кабелю, необхідного для монтажу електропроводки по радіальної схемою, часто застосовується шлейфование розеток.
Підключення шлейфом може використовуватися тільки в тих випадках, коли сукупна потужність споживачів, а також їх технічні характеристики і умови експлуатації це дозволяють.

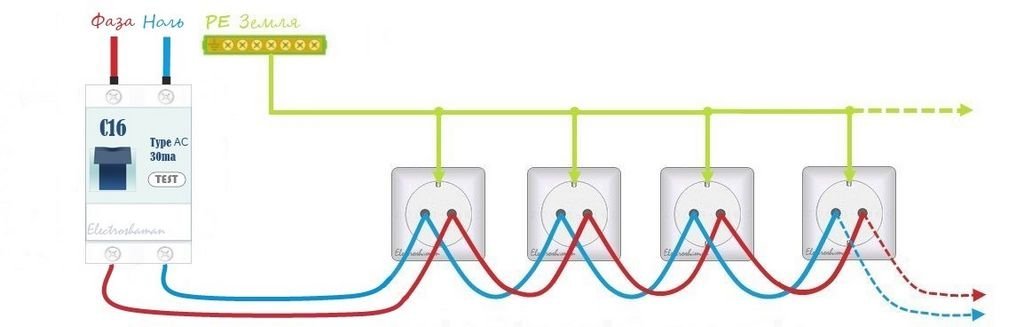

У загальному вигляді схема підключення групи розеток шлейфом виглядає наступним чином:
Оскільки в цій схемі в якості місць з’єднання проводів використовуються клеми розеток, то таке підключення володіє деякими властивостями послідовної електричної ланцюга. А саме:
Таким чином, підключення розеток шлейфом доцільно застосовувати у випадках, коли сукупна потужність споживачів не перевищує максимально допустимої потужності кабелю, що живить групу розеток.
Особливості монтажу групи розеток шлейфом:

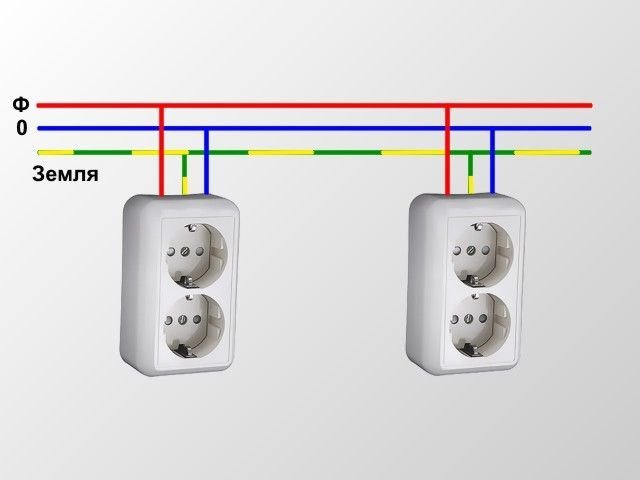

Монтаж відгалужень в подрозетнике
Щоб повною мірою дотриматися вимоги ПУЕ і при цьому не нести занадто великих витрат на прокладання окремого РЕ-провідника до кожної розетки, можна зробити відгалуження безпосередньо в подрозетнике. Для цього можуть використовуватися спеціальні клемники або обтискні гільзи.
Головним достоїнством клемників є відсутність необхідності використання спеціального інструменту для їх монтажу. Такі вироби встановлюються дуже швидко і просто. Крім того, кожне з них може бути легко демонтовано для проведення ремонту або обслуговування місць з’єднання елементів проводки.
У свою чергу, до переваг обтискних гільз відноситься більш висока якість електричного з’єднання, а також їх низька ціна.
При використанні клемників або обтискних гільз необхідно діяти дуже акуратно, оскільки потрібно компактно розташувати всі отримані сполуки в подрозетнике. Деякі фахівці рекомендують не обмежуватися виконанням відгалуження для заземлюючого проводу, а виконувати підключення фази і нуля до контактів розетки аналогічним чином.
Фазні і нульові проводу допускається приєднувати безпосередньо до контактів розетки. Якість такого з’єднання багато в чому визначається типом контакту. Стандартні болтові затискачі часто не здатні забезпечити достатню надійність з’єднання відразу двох вставлених у них проводів. Тому для пристроїв, призначених для підключення шлейфом, необхідно використовувати клемники. Інший варіант – застосовувати якісні пристрої, обладнані декількома затискачами для кожної клеми.
Порядок робіт з монтажу шлейфового з’єднання
Таким чином, шлейфовое з’єднання розеток дозволяє значно заощадити на довжині електричних кабелів. Крім того, воно дає можливість суттєво зменшити обсяг будівельних робіт з прокладання електричної проводки. Таке технічне рішення може виявитися ідеальним при виникненні необхідності додавання однієї або двох розеток в приміщенні без проведення масштабних ремонтних робіт.
