Вимикач з датчиком руху являє собою електронний пристрій, що використовується в електричних схемах для автоматичного розмикання або замикання ланцюга при фіксації руху в певному секторі простору.
Такі вироби широко застосовуються для оптимізації роботи систем освітлення, а також електроприладів.

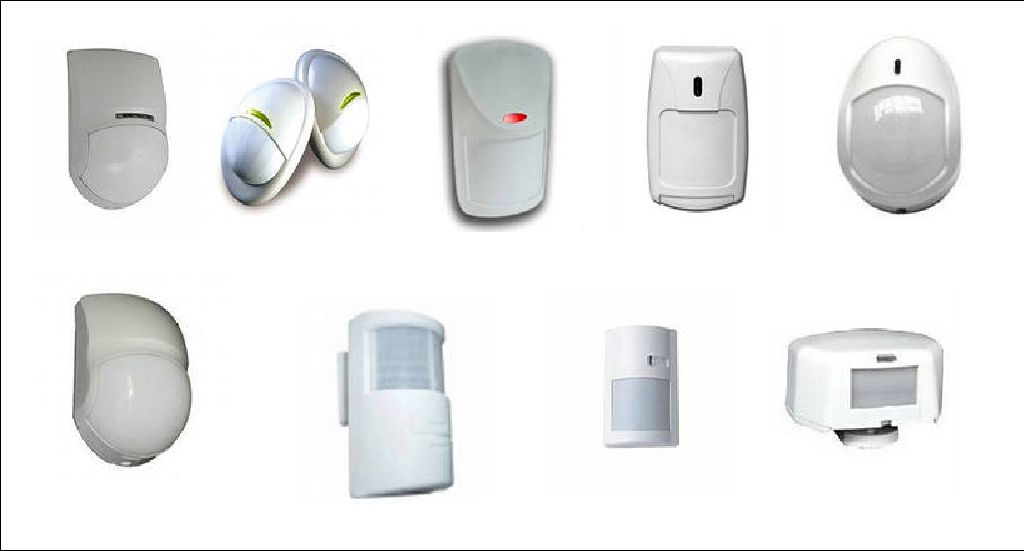

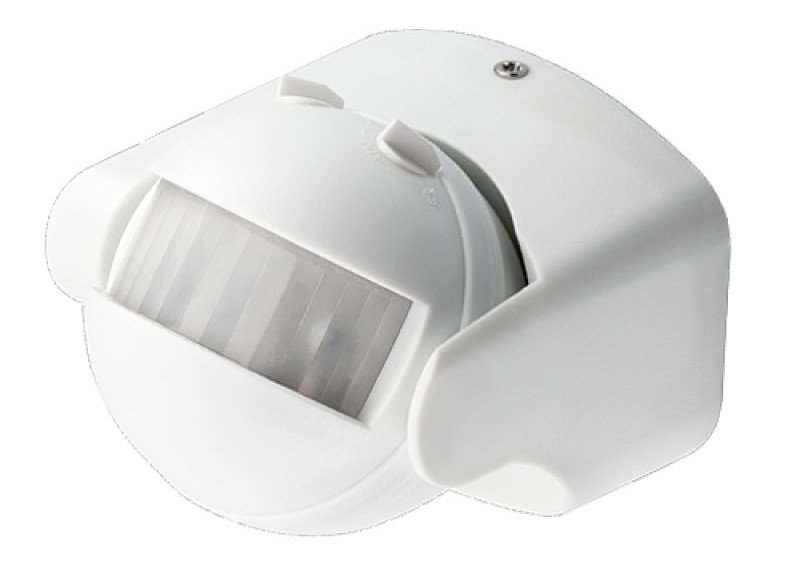

Інфрачервоні датчики
Принцип дії такого пристрою заснований на його здатності реєструвати зміни в інтенсивності інфрачервоного випромінювання, що спостерігається в певній зоні. Не секрет, що людське тіло є джерелом такого випромінювання, тому при потраплянні людини в сектор дії датчика, він спрацьовує, замикаючи тим самим електричну ланцюг. Завдяки цій його особливості вдається точно ідентифікувати присутність людини. Такий пристрій може керувати системою освітлення незалежно від того, рухається людина чи ні. Вимикач світла з датчиком руху нічого не випромінює, а лише реагує на сторонні інфрачервоні хвилі. Це дозволяє забезпечити повну безпеку для здоров’я людей і тварин.
До недоліків датчиків, що реагують на інфрачервоне випромінювання, слід віднести їх чутливість до перешкод, які можуть бути викликані нагріванням електроприладів, попаданням в сектор дії пристрою теплого повітря від кондиціонера або інтенсивного сонячного світла. Крім того, такі вироби мають обмежений температурний діапазон, також вони не реагують на переміщення людей в одязі з теплоізолюючих матеріалів.
Ультразвукові моделі
В основу роботи цього обладнання належить безперервне сканування простору за допомогою ультразвукових хвиль з частотою більше 20 кГц. Виріб оснащений приймачем, який дозволяє аналізувати частоту і амплітуду відбитого сигналу. При зміні цих параметрів, що спостерігається при русі через зону дії пристрою предметів певного розміру, подається команда на спрацьовування електричних контактів, що замикає або розмикає ланцюг.
До основних переваг використання ультразвукових датчиків в системах освітлення слід віднести не схильність їх роботи впливу змін температури, вологості, а також запиленості або задимленості. Крім того, такий виріб здатне визначити рух об’єктів, виготовлених з будь-якого матеріалу і мають різну температуру.
Варто відзначити деякі недоліки подібних пристроїв: ультразвукове випромінювання може впливати на самопочуття домашніх тварин, деякі з них можуть сприймати звуки високих частот. Для спрацьовування датчика необхідно досить різкий рух. При плавному переміщенні об’єкта існує можливість обдурити більшість моделей таких пристроїв.
Мікрохвильові датчики
Принцип їх дії базується на використанні мікрохвильового випромінювання (електромагнітних хвиль з частотою в кілька ГГц).
Реєструючи амплітуду і частоту випроміненого і відбитого сигналів, датчик здатний не тільки з високою точністю ідентифікувати рух у своїй зоні відповідальності, але і оцінити швидкість і розміри об’єктів, що переміщаються.
Перевагою таких виробів є їх здатність виявляти рухомі об’єкти, які знаходяться за перешкодами з діелектричного матеріалу. Чутливість цих датчиків дуже висока і дозволяє реагувати навіть на самі незначні руху об’єкта. Вимикач з датчиком руху мікрохвильового типу може працювати при будь-якій температурі, вологості та інших параметрів повітря.
До недоліків таких пристроїв відноситься їх висока вартість, підвищена ймовірність помилкових спрацьовувань, а також небезпеку для здоров’я людей.
На сьогоднішній день існує значна кількість менш поширених типів датчиків руху, які застосовуються в різних схемах систем освітлення. До них відносяться периметральные, акустичні, вібраційні, сейсмічні, магнітні, ємнісні, фотоэлектричексие та інші пристрої. Необхідність застосування такого обладнання може бути виправдана його специфічним призначенням або технічними характеристиками.
У більшості випадків для керування системами освітлення і більшістю електроприладів достатньо використання ультразвукових або інфрачервоних датчиків.
Схема підключення
Оскільки основним призначенням датчика руху є виконання функцій комутаційного пристрою в електричної ланцюга, схема його підключення не відрізняється від схеми звичайного вимикача світла. Більшість виробників додають інструкцію по установці датчика руху до його комплекту поставки. На корпусі деяких моделей цих пристроїв є позначення, що відповідають правильному їх підключення.
Особливості установки

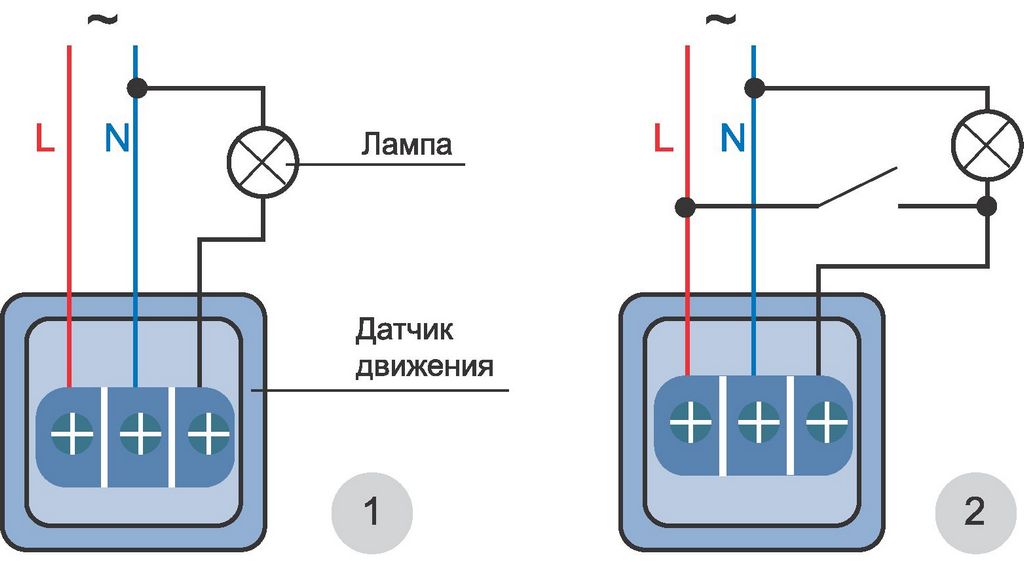

Схема підключення датчика без вимикача є найбільш простий з точки зору монтажу. Порядок робіт по установці такого пристрою включає в себе наступні операції:
Така схема підключення має істотний недолік, який полягає в залежності роботи світильника від руху об’єктів через зону дії датчика. Іноді виникає ситуація, коли такого руху не спостерігається, а освітлення необхідно забезпечити. У цьому випадку датчик буде відключати живлення через певний час, яке задається в настройках пристрою. Щоб викликати повторне включення світла, доведеться навмисно рухатися в секторі пристрою.
У таких випадках можна застосувати схему з використанням вимикача світла, який підключається паралельно з датчиком. При цьому досягається можливість керувати освітленням незалежно від наявності руху в зоні дії цього пристрою.
Налаштування

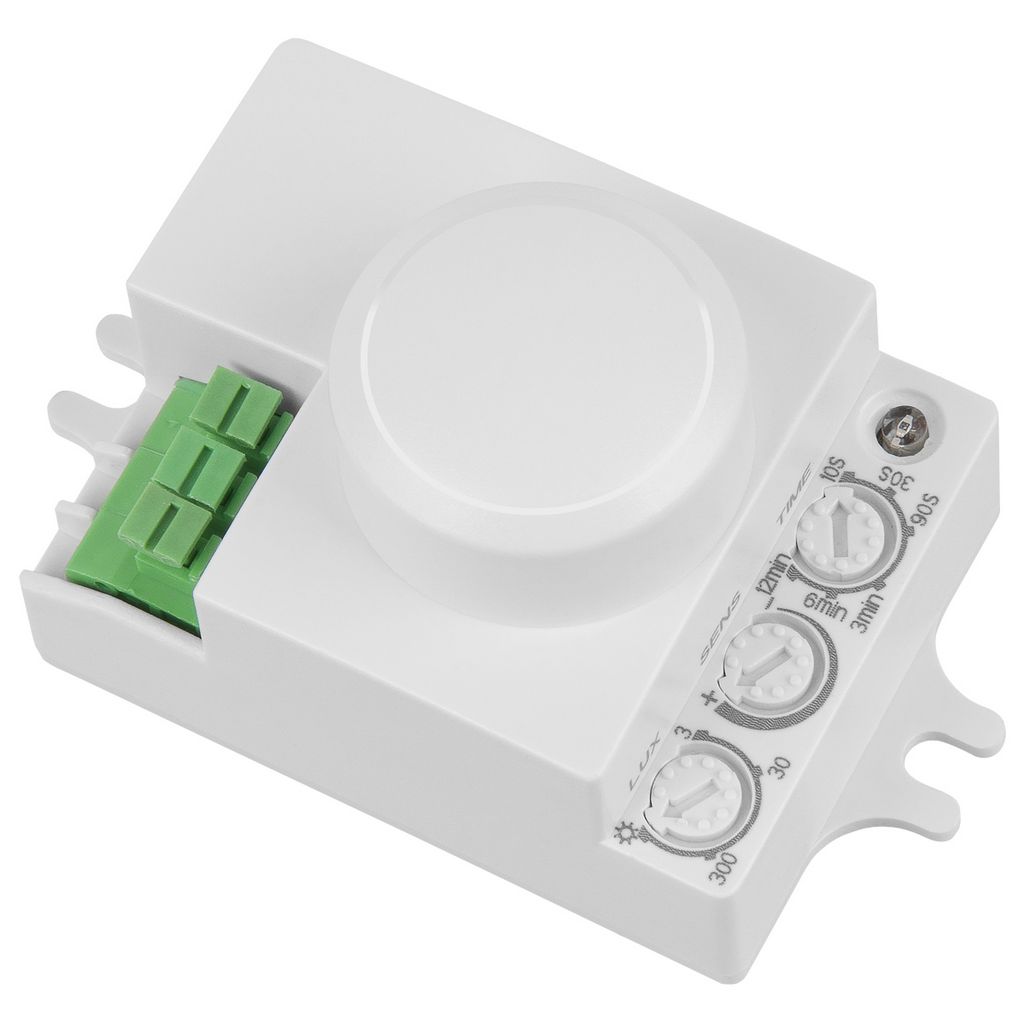

Оскільки на сьогоднішній день існує велика кількість різних типів подібних виробів, які відрізняються між собою за конструктивним виконанням, призначенням і параметрами, то порядок їх налаштування може істотно відрізнятися. Виділяють три основних параметри, можливість налаштування яких є в більшості представлених на ринку моделей.
Час роботи
Цей параметр показує, через який час після реєстрації руху пристроєм буде подана команда на відключення світла. Більшість моделей датчиків дозволяють налаштувати цей час у межах від 1 секунди до 10 хвилин. Вибір конкретного значення часу роботи залежить від місця розташування виробу і його призначення. При розміщенні такого пристрою перед вхідними дверима будинку може бути досить кілька секунд його роботи, а освітлення в коморі або на автомобільній стоянці повинно відключатися тільки через кілька хвилин після спрацьовування датчика. Налаштування цього параметра виконується за допомогою регулятора Time на його корпусі.
Інтенсивність освітлення
Застосовується для забезпечення нормальної роботи пристрою в світлий час доби. За допомогою регулятора «Lux» можна виставити максимальний рівень освітленості, при якому буде спрацьовувати датчик руху.
Налаштування чутливості
Зайва чутливість може призвести до великої кількості помилкових спрацьовувань. У той же час при заниженому рівні реакції датчика на рух він може не включити освітлення в необхідний момент. Для налаштування цього параметра використовується регулятор «Sens». Домогтися оптимальних параметрів роботи можна емпіричним шляхом.
Таким чином, використання датчика руху для управління системою освітлення в квартирі або заміському будинку допоможе не тільки домогтися максимальної зручності її експлуатації, але і дозволяє заощадити кошти, що витрачаються на оплату електроенергії. Безперечною перевагою цих пристроїв є простота їх схеми підключення, а також широкий діапазон параметрів, які можуть бути налаштовані у відповідності з вимогами споживача.
