Оптична розетка представляє собою блоковий пристрій, який служить для з’єднання волоконно-оптичних кабелів. Інша назва такий розетки – адаптер.
Застосування подібних пристроїв забезпечує надійність роз’ємного з’єднання і, як наслідок, високу якість переданого сигналу. Адаптери широко застосовуються при монтажі оптоволоконних мереж. Ці пристрої використовуються в комп’ютерних і звукових мережах для підключення оптичних боксів.
Слід зауважити, що через надзвичайно малої товщини оптичних волокон їх з’єднання являє собою досить складну у технічному плані завдання. Зсув волокон всього на 1 мікрон може призвести до істотної втрати потужності сигналу. Тому від якості сполучних пристроїв істотною мірою залежить стабільність роботи обладнання.
Класифікація
На сьогоднішній день виробники обладнання для оптоволоконних мереж пропонують надзвичайно широкий вибір подібних пристроїв.
Основними ознаками, за якими може бути виконана класифікація даних розеток, є:
Конструкція адаптера
У конструкцію адаптера входять наступні основні елементи:
Одномодові оптичні розетки в більшості випадків оснащуються центраторами з кераміки. Багатомодові – центраторами з бронзи.

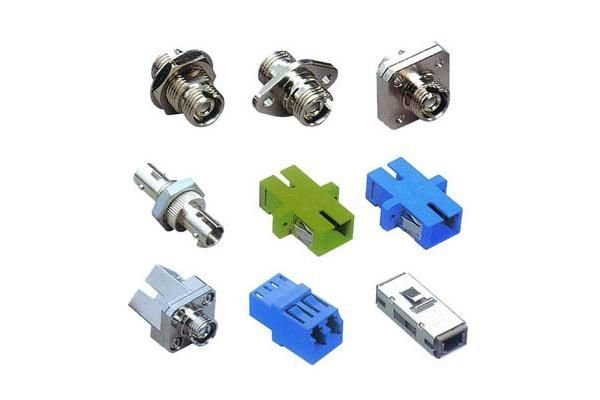

Найбільш поширені стандарти оптичних розеток
Ferrule Connector
Оптична розетка цього типу здатна забезпечити максимальну якість з’єднання. Це дозволяє використовувати FC-адаптери в найбільш важливих мережах. Такі розетки відрізняються високою якістю матеріалу, з якого вони виготовлені. Завдяки спеціальним пазам і подпружиненному механізму підключення досягається максимальна надійність нерухомого з’єднання. Крім того, ворушіння контактів не відбивається на якості з’єднання.
Фіксація коннекторів забезпечується шляхом закручування. У конструкцію адаптера цього типу входить керамічний циліндр з напрямними, за допомогою яких досягається максимальна точність у поєднанні коннекторів.
Недоліком цього стандарту є необхідність наявності додаткового вільного простору для вкручування і викручування коннектора. Це якість не дозволяє використовувати розетки FC при щільному розташуванні контактів.

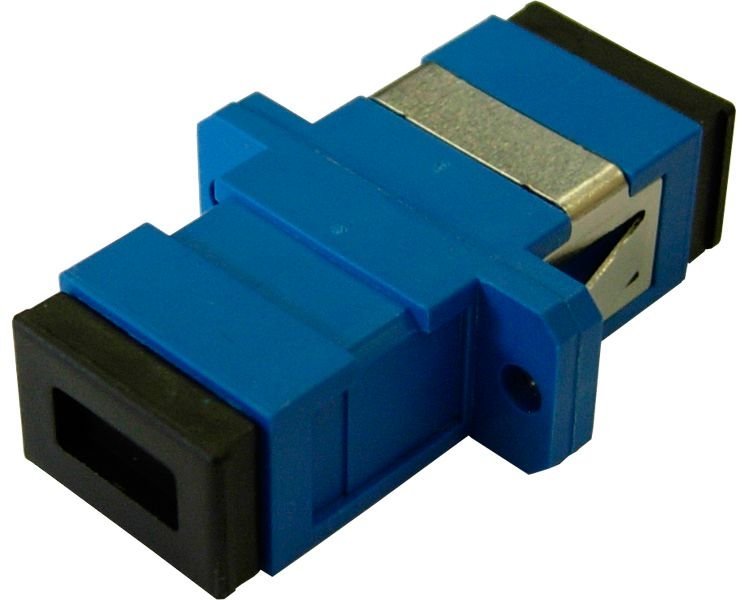

Subscriber Connector
Така оптична розетка багато в чому аналогічна виробам попереднього типу. Головним зовнішнім відмінністю є квадратна форма пластикового корпусу такого адаптера.
Для фіксації коннекторів використовується засувка. Одним з переваг SC-адаптерів є їх відносно невисока вартість у порівнянні з виробами попереднього типу. На якість переданого сигналу може вплинути дотик до конектора.

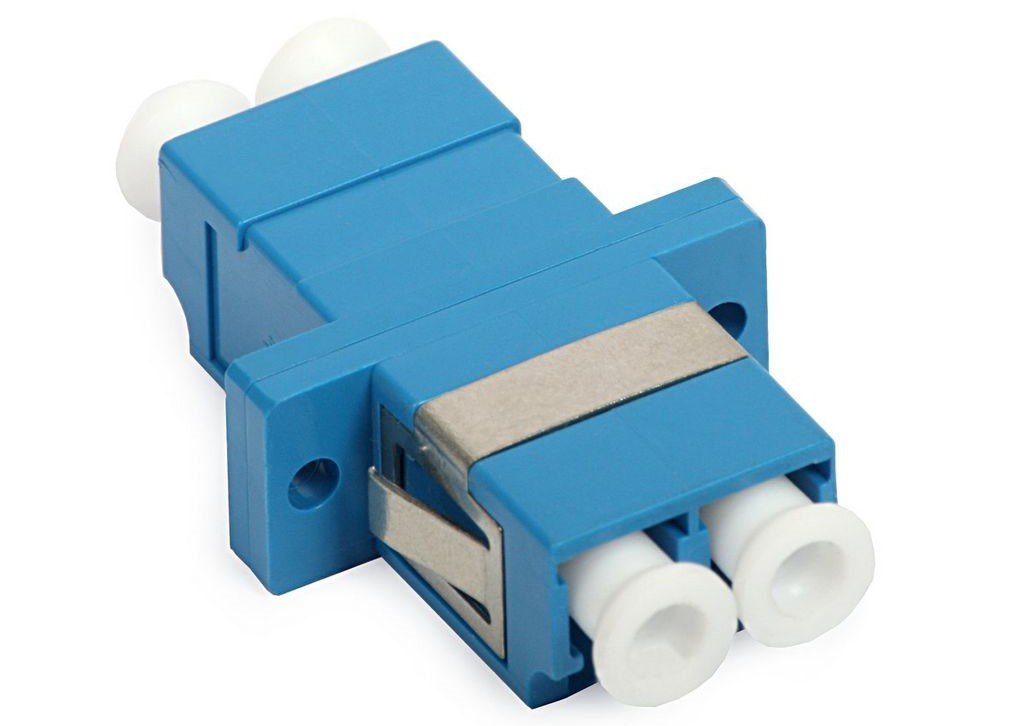

Lucent Connector (LC)
Виріб цього типу нагадує SC-пристрій, однак воно має значно менші розміри. Це дозволяє використовувати такі роз’єми в місцях з щільним підключенням кабелів, наприклад, в серверних або офісах.
Маркування адаптерів
Оптичні розетки мають маркування наступного виду: АА/ВВ/СС-DD.
АА – стандарт роз’єму (для перехідників вказується два типи роз’єму).

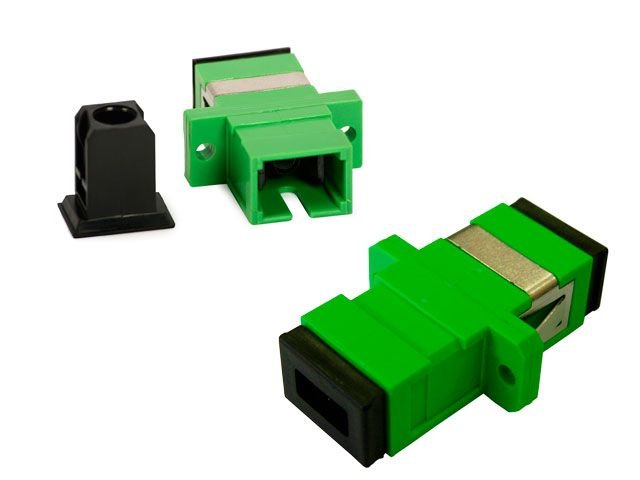

ВВ – тип полірування. Цей параметр обов’язково слід враховувати при виконанні з’єднань оптичних волокон. Наприклад, коннектори з типом шліфування APC, не можуть суміщатися з пристроями, що мають інший тип полірування.
СС – тип волокна (одно – або багатомодове).
DD – тип коннектора.
Для підключення до оптоволоконної лінії до адаптера використовується коннектор, яким оконцовывается оптичний кабель-пігтейл або патчкорд.
- Пігтейл являє собою оптоволоконний кабель, який має оконцовку коннектором тільки з одного боку.
- Патчкорд оконцовывается з двох сторін. При цьому типи конекторів на обох його сторонах можуть бути різними.
Тип коннектора є одним з визначальних чинників при виборі оптичної розетки.
Його наконечник виготовляється з високоміцної металокераміки. У центрі наконечника є отвір для кріплення оптичного волокна. При експлуатації таких пристроїв потрібно дотримуватися граничну обережність. Навіть непомітні неозброєним оком пошкодження наконечника коннектора можуть призвести до суттєвого погіршення якості переданого сигналу.
Одним з найважливіших властивостей будь-якого елемента волоконно-оптичних мереж є внесене ним загасання в передачу сигналу. Постійне вдосконалення конструкції адаптерів спрямоване головним чином на зменшення цього параметра. Завдяки використанню цирконієвої кераміки, а також високій якості роз’ємного з’єднання вдається знизити загасання до 0,2 Дб. Для мереж малої протяжності використання оптичних розеток не є критичним і мало впливає на якість переданого сигналу. Однак для мереж, які характеризуються великими відстанями передачі сигналу, погіршення характеристик може виявитися неприпустимим.
Ще однією важливою характеристикою є діапазон температур, в якому може працювати адаптер. Для сучасних пристроїв цей показник лежить в межах від -40 до +75С0.
Для забезпечення нормальної роботи оптичних розеток слід приділяти особливу увагу їх своєчасному обслуговуванню. Потрапляння всередину таких пристроїв пилу і вологи може істотно послабити потужність переданого сигналу, призвести до втрати його якості, зворотним відображенням і т. д. Для запобігання таких наслідків розетки необхідно регулярно продувати стисненим повітрям.
