Монтаж електричної проводки в квартирі передбачає встановлення сучасних електричних щитків. Особливістю таких виробів є комплектування їх обладнанням за модульним принципом. Тобто всі пристрої, які розміщуються в такому щитку, уніфіковані під певні розміри і кріплення.
В якості загальноприйнятої кріпильної системи використовується металевий профіль, що виготовляється з алюмінію або сталі, що гальванізується. Називається такий профіль din-рейкою. Своєю назвою цей виріб зобов’язана німецького інституту стандартизації (DIN), в якому воно було розроблено. На сьогоднішній день цей стандарт є узагальненим і застосовується при виробництві електротехнічних виробів у багатьох країнах світу.
В якості модульних пристроїв, які можуть бути встановлені в електричному щитку, виступають автоматичні вимикачі, пристрої захисного відключення, диференціальні автомати, лічильники електроенергії, різного роду індикатори і реле, притискні планки і, звичайно, розетки.
Модульна конструкція пристроїв, розміщених в щитку, дає можливість розташувати на обмеженому просторі дуже велику кількість функціональних елементів електричної мережі. Це дозволяє не тільки значно зменшити розміри розподільних шаф, а й істотно підвищує зручність роботи з ними і забезпечує високий рівень електробезпеки.
Розетка щитова є важливим елементом електричного щитка або розподільної коробки, оскільки з її допомогою до такого обладнання може бути приєднано будь-який електроприлад. Це буває дуже корисним при проведенні ремонтних робіт і обслуговування елементів електричної мережі, розташованих в щитку.
На жаль, у багатьох розподільних пристроях, змонтованих ще в радянський час, щитові розетки відсутні. Це часто створює незручності, пов’язані з необхідністю проведення робіт або просто контрольного огляду обладнання з використанням різних ліхтарів або перенесення. Тому при заміні або модернізації проводки в квартирі варто приділити особливу увагу грамотному облаштування розподільного щитка, зокрема, встановлення в ньому щитової розетки.
Ще однією сферою, в якій розетки на din рейках отримали дуже широке поширення, є промислові підприємства і виробничі комплекси, де такі пристрої використовуються для підключення вимірювальних приладів чи електрообладнання.
Різновиди din рейок
Оскільки для кріплення модульної розетки на сьогоднішній день прийнято використовувати дін рейки, то незайвим було б ознайомитися з їх різновидами, а також особливостями установки і експлуатації.
Як вже було сказано, ці вироби можуть бути виконані з різних матеріалів в залежності від умов експлуатації. Їх розміри уніфіковані, в залежності від виробника din рейки можуть бути забезпечені отворами або насічками, які дозволяють легко закріпити виріб, а також розділити його для отримання необхідної довжини. Крім того, призначення цих рейок визначальним чином впливає на їх розміри і форму.
Розрізняють наступні типи din рейок:

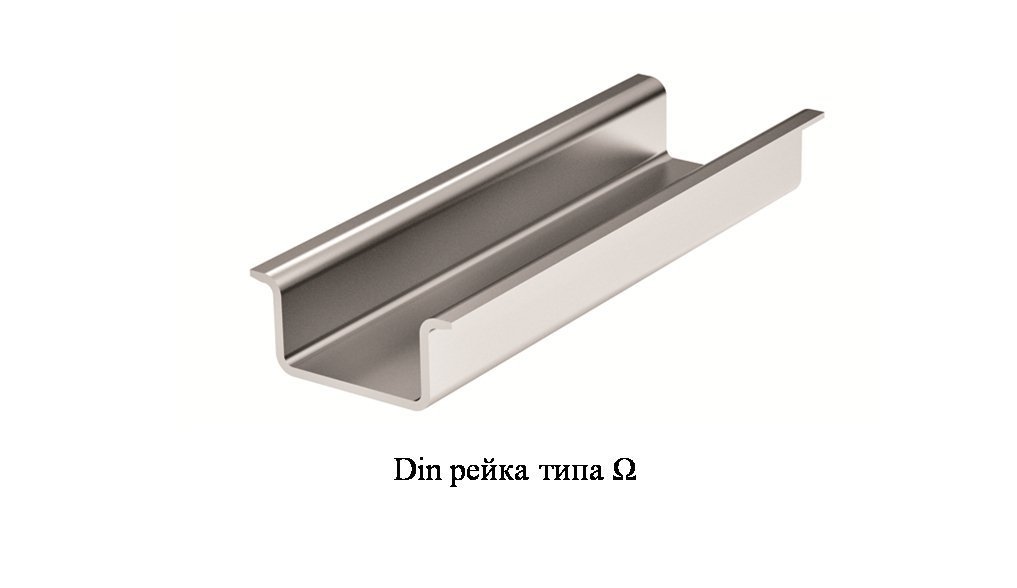

- ?-тип. Найбільш поширена різновид. Для кріплення більшості модульних пристроїв використовується рейка ТН35, що має ширину 35 мм. Існують також подібні вироби зменшеного формату, що застосовуються для встановлення клем.

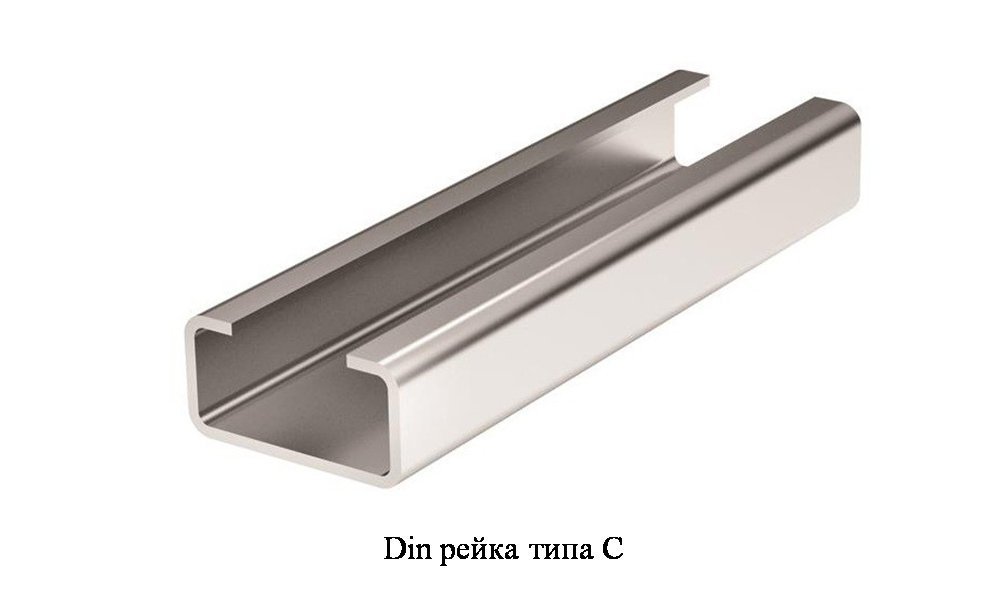

- С-тип. Як видно з малюнка, кінці такого виробу загнуті всередину. На відміну від попередньої моделі, такі рейки використовують в основному для установки клемних колодок.

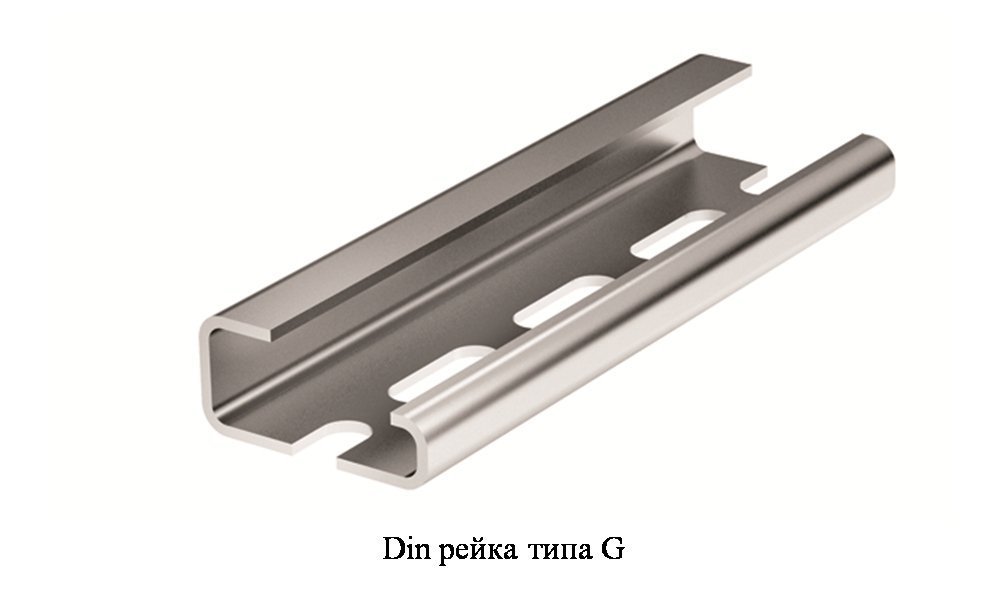

- G-тип. Вироби цього типу за зовнішнім виглядом свого профілю дійсно нагадують букву G. Вони застосовуються здебільшого для закріплення апаратних затискачів.
Особливості установки модульної розетки
Перед монтажем кожного електричного щитка необхідно чітко визначитися з кількістю і порядком розташування всіх модульних пристроїв, що входять до його складу. Це пов’язано не тільки з необхідністю правильно скласти загальну схему електропостачання квартири, але і безпосередньо впливає на вибір корпусу розподільного пристрою.
Кожен модульний елемент має чітко визначений розмір, який регламентується стандартом DIN43880. Згідно з цим документом ширина одного модуля прийнята рівною 17,5 мм
В залежності від потужності, на сьогоднішній день випускають два різновиди розетки на дін рейку. Вони відрізняються, в першу чергу, розміром.
Конструкція кожної такої розетки не має принципових відмінностей від пристрою вбудованих чи накладних моделей. Така розетка також має два робочих клеми, до яких підключаються фазний і нульовий дроти. Залежно від призначення, цей пристрій може бути оснащене заземляючими контактами.
Єдиною особливістю таких розеток є їх чітко регламентована форма і розмір, а також наявність спеціальної засувки, що дозволяє монтувати виріб на рейку.

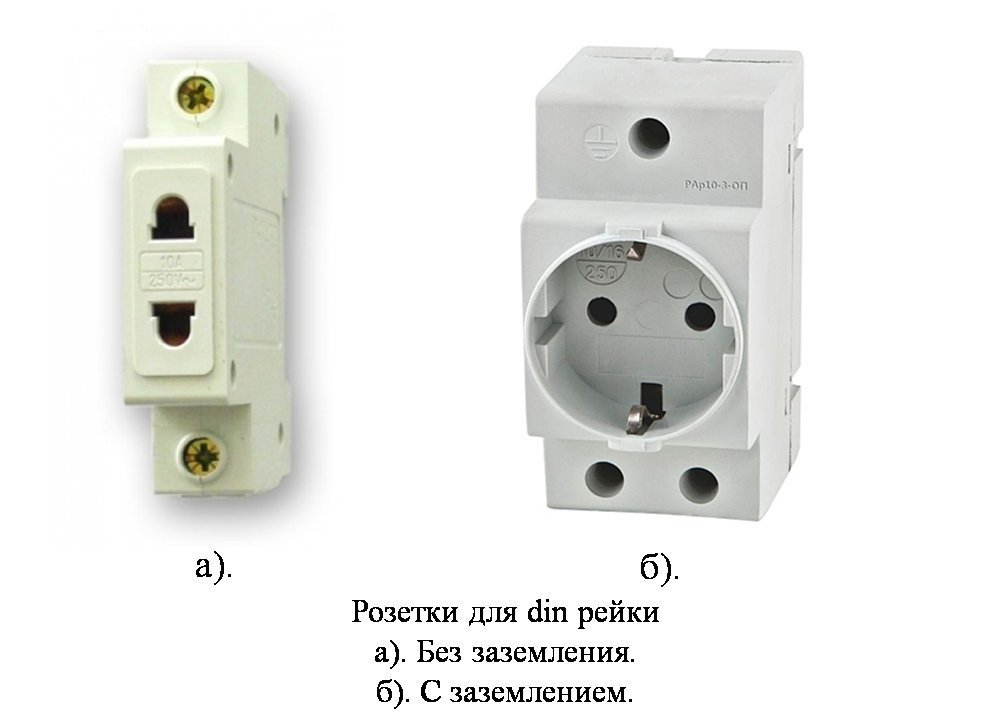

На малюнку представлені два найбільш поширених типи розеток, призначених для установки на din рейці. Ці моделі, крім розміру, відрізняються наявністю заземлюючих контактів.
Розетка без заземлення
Ширина цього пристрою складає 1 модуль (17,5 мм), воно дуже компактно. Для установки такої розетки не доводиться виділяти багато місця. Призначений подібне виріб для підключення малопотужних споживачів, які не потребують обов’язкового заземлення, наприклад, світильника або паяльника. Випускаються моделі з номінальним струмом 6 і 10 А.
Розетка з заземленням
Кілька більш габаритної є розетка, має ширину 2,5 модуля. Вона обладнана заземляючими контактами і призначена для живлення споживачів, металеві частини корпусу яких при роботі повинні бути заземлені. До таких пристроїв можна віднести, наприклад, ручний електроінструмент. Випускаються моделі, які мають номінальний струм 10 і 16 А.
Головними параметрами, якими характеризуються такі розетки, є номінальна напруга і струм, а також ступінь захищеності.
В межах двох розглянутих різновидів існує досить велика кількість варіантів конструктивного виконання розеток, призначених для установки на дін рейку, які призначені для роботи в різних умовах.
Більшість пристроїв, представлених в магазинах електротоварів, мають ступінь захисту IP20, цього цілком достатньо для встановлення їх в розподільчому щитку.
Що стосується розшифровки позначення ступеня захищеності електрообладнання IP, то вона дуже проста. Перша цифра коду відповідає діаметру предмета, від впливу якого захищено дане обладнання. Цифра 2 означає, що корпус пристрою захищений від проникнення в нього предметів діаметром більше 12,5 мм (пальців людини або їм подібних об’єктів). Друга цифра числового коду показує ступінь вологозахищеності. 0 відповідає відсутності будь-якого захисту від вологи.
При необхідності можна вибрати виріб, що відповідає більш високим нормам захисту. Наприклад, розетка з заземленням Bemis 1/16A, має ступінь захищеності від навколишнього середовища IP44, призначена для експлуатації в складних умовах. Корпус цього виробу виконаний з міцного пластику, що він надійно захищений від пилу і водяних бризок. Це дає змогу активно застосовувати такі розетки на виробничих підприємствах.
Розетка щитова закріплюється на din рейці дуже просто. Для цього потрібно всього лише відтягнути нижній рухливий затиск і встановити розетку на рейку до замикання замку. Після цього залишається тільки підключити фазний і нульовий дроти до клем.
Виробники розеток
Якість електротехнічної продукції суттєво залежить від компанії-виробника. Це повною мірою відноситься і до розеток, призначеним для установки на din рейку.
На сьогоднішній день лідерами на ринку виробництва електротоварів є наступні бренди:
Всі розглянуті компанії пропонують свою продукцію за досить високими цінами. Незважаючи на її безперечну якість іноді буває доцільніше придбати пристрій з більш низького цінового сегмента. До виробників, які пропонують таку продукцію, належать такі торгові марки, як Makel, Анам, Lezard, Wessen, GUSI. Також досить якісними пристроями, які продаються за прийнятними цінами, що є вироби білоруських виробників.
Установка електричної розетки в розподільчому щитку є не тільки відмінним рішенням для забезпечення зручності обслуговування і ремонту електроустаткування, але і не несе істотних витрат у процесі купівлі та монтажу цього пристрою.
