Водонагрівачі прямого нагріву добре відомі споживачеві завдяки своїм головним переваг – простота монтажу і порівняно низька ціна.
Але в приватному будинку, де є автономна система опалення, установка такого типу водонагрівача недоцільна через свою неекономічність. Зовсім інший підхід у питанні нагріву води пропонують бойлери побічно нагріву, про яких піде мова далі.
Зміст:
- Як влаштований бойлер непрямого нагріву?
- Плюси і мінуси такого бойлера
- Схема підключення бойлера непрямого нагріву
- Конструкція і креслення для самостійного виготовлення
- Матеріали і інструменти
- Покрокова інструкція складання
- Ціни на заводські моделі
Як влаштований бойлер непрямого нагріву?
Для того щоб зібрати бойлер непрямого нагріву своїми руками, потрібно розуміти що такий водонагрівач відрізняється від всіх інших пристроїв тим, що він підключається до системи опалення. Гаряча вода із системи через теплообмінник, яким може виступати спіраль або внутрішній бак, нагріває санітарну воду, яка використовується у ванній або на кухні.
Основні конструктивні елементи бойлера:
- Бак з антикорозійним покриттям (обсягом до 450 літрів)
- теплообмінник
- система патрубків
- термометр
- магнієвий анод
У середині ємності розташовується змійовик, по якому буде циркулювати гаряча вода. Від водонагрівача відведені патрубки, через які вода надходить із системи опалення, і повертається до неї, пройшовши змійовик.
При відсутності підведеного газу до будинку, що досить часто зустрічається і в даний час, бойлер непрямого нагріву на дровах стане справжнім порятунком у такій ситуації.
Єдине, про що треба подбати, — це запас твердого палива. Працює такий водонагрівач за принципом самовара, і не залежить ні від яких зовнішніх чинників.
Головне в такому типі водонагрівача – правильно спорудити піч. Вона може бути виконаний з цегли або за принципом буржуйки – з металу. Димар, пройшовши бак, виводиться назовні.
Плюси і мінуси такого бойлера
Головні переваги:
- Виключений контакт води з нагрівальним елементом;
Коли приходить час відключити опалення – просто перекривається вентиль з’єднання з системою опалення, бойлер виконує свої звичайні функції;- Крім цього, зараз на ринку широко представлені комбіновані моделі. Це звичайний бойлер непрямого нагріву, але з вбудованим Теном. Якщо, наприклад температура в системі впаде ТЕН автоматично вмикається підтримуючи встановлені параметри температури;
- Головною перевагою такого котла є економічність, ви не несете жодних додаткових витрат електроенергії або газу на підігрів води.
Коли приходить час відключити опалення – просто перекривається вентиль з’єднання з системою опалення, бойлер виконує свої звичайні функції;Потрібно відзначити, що на відміну від водонагрівачів прямого нагріву, монтаж цього обладнання по-перше вимагає виділення певного місця в будинку, а по-друге обов’язкову консультацію з фахівцями.
Схема підключення бойлера непрямого нагріву

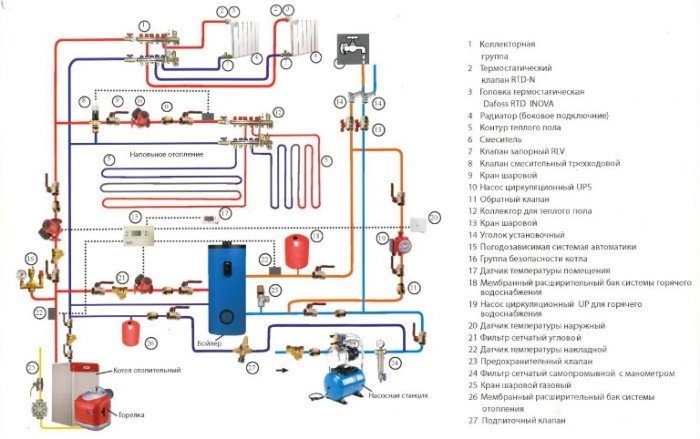

Всього існує три основні схеми підключення такого водонагрівача, нижче показано креслення за ним:
- Схема з триходовим клапаном
Схема з триходовим клапаном
З пониженням температури води в бойлері, включається термостат, і клапан на три ходи запускає гарячу воду, по завершенні підігріву – клапан повертається у вихідне положення і вода йде в систему опалення. Якщо котел забезпечений насосом – це ідеальний варіант, який дозволить отримати велику кількість гарячої води.
- Двухнасосная схема
Двухнасосная схема
Як і в попередньому варіанті, пріоритет тут у бойлера – система опалення залишається без підживлення гарячою водою поки не нагріється в бойлері.

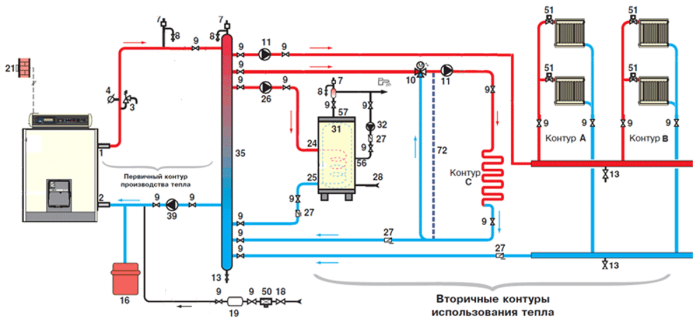

- Підключення через гідравлічну стрілку
Підключення через гідравлічну стрілку
Використовується для трехконтурных котлів опалення. Система може включати: бойлер, опалення тепла підлога. Гидроколлектор регулює роботу двох контурів, під час включення бойлера – і нагрівання відбувається швидко і ефективно.
Конструкція і креслення для самостійного виготовлення
Головним недоліком бойлера непрямого нагріву є його висока ціна. Тому багато власників приватних будинків прагнуть зібрати саморобний бойлер. При використанні якісних матеріалів і грамотному монтажі, він буде чудово справлятися з покладеними на нього функціями, не поступаючись заводським моделями.
На малюнку показана конструкція бойлера непрямого нагріву:
Конструкція бойлера непрямого нагріву
Нижче представлена схема для виготовлення водонагрівачі непрямого нагріву своїми руками:
Схема для виготовлення водонагрівачі непрямого нагріву
Розібравши принцип дії такого бойлера і схему його побудови, перейдемо до матеріалів, які нам знадобляться.
Матеріали і інструменти
На першому етапі самостійного виготовлення котла необхідно знайти підходящу ємність. Головне тут – з’ясувати, наскільки матеріал стійкий до корозії. Це може бути пластик, нержавіюча сталь або сплав алюмінію.
Зверніть увагу: відслужив газовий балон – не кращий варіант для бака бойлера – він дуже скоро починає іржавіти, а вода довгий час буде мати запах пропану.

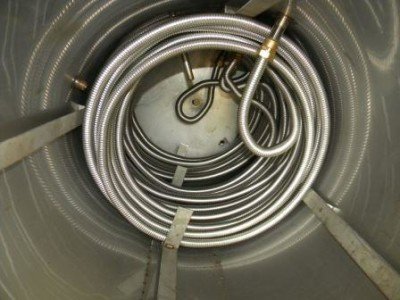

Другим головним елементом є теплообмінник, то є змійовик, ціна його висока, так як для цього підбираємо трубу маленького діаметру. Матеріал труби – мідь, латунь або металопластик головне щоб була висока тепловіддача.
Для того щоб з труби зробити спіраль, необхідно підібрати циліндричну форму, в ролі якої може виступати колоду або ємність. Зафіксувавши один кінець труби, робимо кругові обертання, знімаємо спіраль по завершенню.
Зверніть увагу: чим більше витків буде у змійовика – тим швидше буде відбуватися нагрівання води.
Можна зібрати бойлер без змійовика за принципом «бак в баку». Менша ємність, встановлена в середині бака, буде виступати теплообмінником.

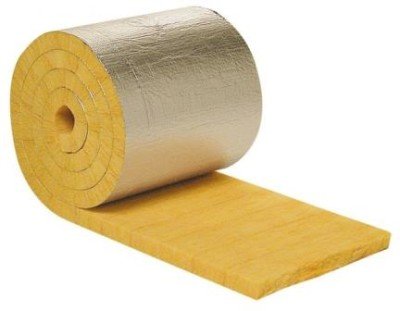

Після цього можна приступати до ізоляції ємності. Для цього підійде фольгована мінеральна вата, монтажна піна та інші матеріали.
По всьому периметру ємності кріпимо його з допомогою дротяної стяжки або клею. Для того щоб утеплювач виглядав естетично, надягаємо на нього зверху зігнутий лист металу.
Отже, до початку робіт ми маємо:
- Бак
- змійовик
- пластикові трубки
- електричний тен
Озброївшись зварювальним апаратом можемо приступати до роботи.
Покрокова інструкція складання
Після підготовки всіх матеріалів, можна приступати до збірки:
- У ємності робимо два отвори: для забору гарячої води зверху, і для надходження холодної води знизу. Постачаємо ці отвори кульовими клапанами для зручності експлуатації;
- якщо конструкція передбачає наявність тена – робимо отвір для нього;
- для установки змійовика приварюють сгонную гайку;
- до самої верхньої частини бака встановлюємо трубку для гарячої води;
- робимо отвір для встановлення теплообмінника;
- вибираємо спосіб монтажу бойлера (залежить від його обсягу), приварюємо відповідні кріплення. Якщо у вас бойлер з теном, який кріпиться знизу, звичайно краще навісити сам бойлер;
- встановлюємо тен з датчиком;

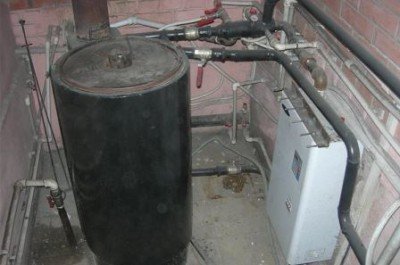

- під’єднуємо бойлер на загальній системі опалення, не забувши при цьому встановити зворотний клапан на подачі холодної води.
якщо конструкція передбачає наявність тена – робимо отвір для нього;Ціни на заводські моделі
Ціна бойлера залежить від потужності, кількість теплообмінників і країни-виробника. Найпопулярніші виробники: Drazice, Baxi, Gorenje.
Бак виконаний з латуні або стали також суттєво додасть вартість водонагрівача. Корисною функцією за яку теж доведеться доплатити є рециркуляція гарячої води. Вона реалізована для того, щоб не чекати поки гаряча вода з бойлера пройде по трубі, а практично моментально користуватися нею.
Нижче представлені ціни на моделі основних виробників у двох категоріях: з баком на 100 літрів і на 200 літрів.
Як видно з таблиці, виробники з Німеччини пропонують найдорожчі моделі, порівняно дешевою альтернативою є італійські бойлери. Різниця в ціні моделей на 100 літрів, в порівнянні з 200 літровими близько 30%.
Зібрати бойлер непрямого нагріву своїми руками не складно, головне правильно підібрати матеріали і послідовно виконувати всі етапи підключення.
А враховуючи високу вартість заводських виробів, таке рішення представляється єдино вірним.
