При виконанні теплоізоляції стін однієї з головних завдань є надійне кріплення утеплювачів. Крім клейового розчину, якщо такий використовується, термоматериалы фіксуються спеціальними метизами.
Тарілчастий дюбель, він же дюбель-гриб, він же парасольку, він же грибок забезпечує надійне кріплення всіх видів утеплювачів до будь-стінових конструкціях. Від правильного вибору конкретного виду дюбеля залежить якість виконаних робіт і довговічність конструкції. У продажу представлені різні види цих виробів, розроблених на кожний, навіть найскладніший варіант поєднання сройматериалов.
Зміст
- 1 Конструкція кріпильного елемента
- 2 Матеріали для виробництва
- 3 Розрахунок довжини дюбеля тарілчастого
- 4 Правила монтажу грибків
Конструкція кріпильного елемента

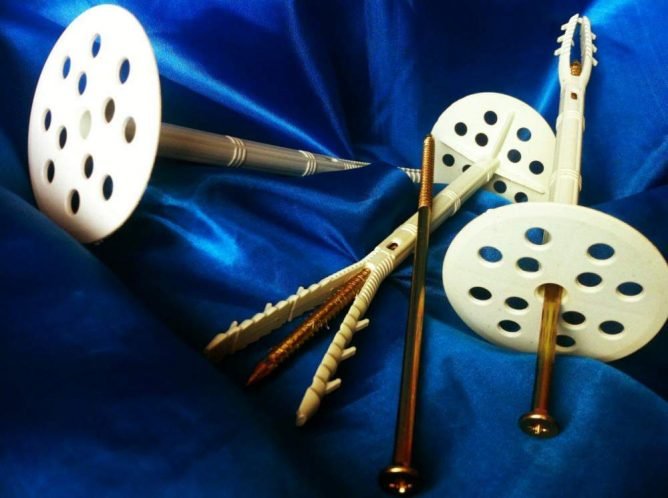

Капелюшок дюбеля являє собою широкий диск 60-100 мм в діаметрі з технологічними отворами. Для забезпечення зчеплення з матеріалами диск має шорстку поверхню. Далі від капелюшка — тіло дюбеля, яке закінчується розпірною зоною, яка, в свою чергу, складається з декількох секцій, що задає різні вектори зусиль при розпирання.

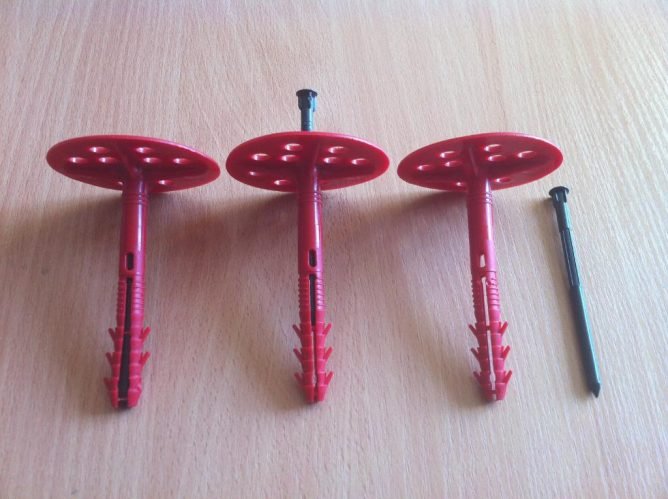

Комплектується дюбель цвяхом-сердечником, який при забиванні молотком створює зусилля в зоні розширення. Така конструкція забезпечує надійну фіксацію «грибка» до стіни під дією ваги теплоізоляційних матеріалів.
Матеріали для виробництва
Виробляють дюбелі фасадні таким чином, щоб вони не піддавалися атмосферного впливу, механічних і хімічних навантажень. Розрахункова експлуатаційна температура від -40°С до +80°С. В цілях задоволення викладеним вимогам для виготовлення кріпильних елементів використовуються наступні матеріали:
Металевий сердечник застосовується при монтажі матеріалів з великою питомою масою в цілях збільшення несучої навантаження на дюбель. Однак істотний недолік такої конструкції — містки холоду, що виникають із-за високої теплопровідності металу. Для усунення цього явища застосовується дюбель для теплоізоляції з термоголовкою.
Розрахунок довжини дюбеля тарілчастого
Перш ніж купувати кріпильні елементи, необхідно розрахувати їх довжину. Визначається вона за формулою:
L = H + K + W +I, де
L — необхідна довжина дюбеля
H — товщина утеплювача вибраного
W — фактичне відхилення стіновий поверхні від вертикалі
I — довжина розпірного ділянки дюбеля.
Необхідну кількість кріпильних елементів визначається з розрахунку 5-6 штук на квадратний метр.
Правила монтажу грибків

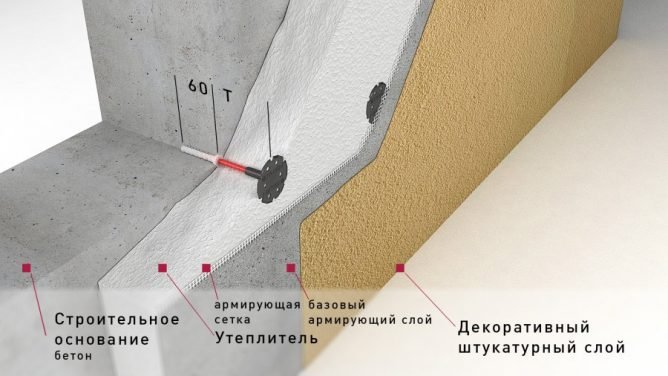

Тарілчастий дюбель призначений для остаточної фіксації теплоізолятора, тому монтаж проводиться після того, як утеплювач вже знаходиться на стіні. Пінопласт, екструдований пінополістирол і плити з мінеральної вати первинно кріпляться до стінової поверхні спеціальним клеєм на цементній основі, рулони ж з мінеральної вати поміщаються в каркасах. І вже після цього фіксуються тарілчастими дюбелями. В ідеалі монтаж утеплювача і дюбелів краще всього проводити при температурному значенні навколишнього повітря 0°С, приблизно в середині робочого діапазону.
Монтаж проводиться в такій послідовності:
- Проводиться розмітка місць установки
- В намічених місцях перфоратором свердляться отвори прямо через утеплювач. Діаметр бура повинен відповідати діаметру дюбеля. Глибина отвору повинна бути дорівнює довжині дюбеля плюс 10-15 мм.
- Далі дюбель вставляється в отвір до контакту капелюшки грибка з утеплювачем і щільно притискається, добивати молотком не потрібно.
- В дюбель вставляється сердечник і забивається молотком до остаточної фіксації грибка в стіні.
Купувати тарілчасті дюбеля треба в перевірених торгових точках з солідною репутацією і тільки під торговими марками відомих виробників. У малому бізнесі популярно виробництво такої продукції на термопластавтоматах в гаражах з вторинної сировини, причому якість виробів не завжди відповідає нормі. Такі дюбелі мало того, що в процесі експлуатації можуть не впоратися з навантаженням, але ще на етапі монтажу тріскаються і кришаться. Витягнути недозабитый дюбель не вийде через його конструкції — стовбур забезпечений вусиками, доведеться його зрізати, псувати утеплювач і свердлити новий отвір для нового дюбеля.
