Двохклавішний прохідний вимикач: схема і інструкція підключення

Максимальний рівень зручності повинен гарантувати не тільки функціональність вимикача, але і його практичність. Порівняно з одноклавішними прохідними вимикачами подвійні вимикачі мають ряд переваг, які роблять їх більш універсальними.

Прохідний двоклавішний (подвійний) вимикач по своїй суті являє собою два одинарних прохідних вимикача в одному корпусі, що працюють за тим же принципом дії — “перекидання” контактів. У вимикача є 6 контактів (2 входи та 4 виходи).

Вимикач має позначає вказівник, який повідомляє положення клавіші для включення світла і положення клавіші для вимикання світла.
При вже включеному світлі (без різниці від якого прохідного вимикача) можна натискати на клавішу подвійного вимикача і керувати освітленням. При цьому не має значення, у якому положенні перебувала клавіша даного прохідного вимикача.

Зміст:

Схема керування з двох місць
Схема керування з трьох місць
Інструкція з монтажу:

Зміст

Схема керування з двох місць

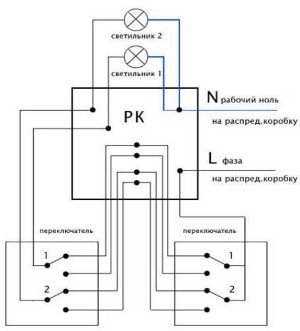

Правильно зібрана схема підключення подвійного вимикача дозволяє управляти двома різними групами освітлення з двох місць незалежно один від одного. Два двоклавішних прохідних вимикача будуть працювати на два напрямки.

Інструкція з монтажу:

Два двоклавішних вимикача монтуються на вибраних місцях в настановних коробках (подрозетниках).

Розміщуються всі групи, що підключається освітлення: світильники, бра або люстра з декількома точками світла. До кожного джерела світла повинен підходити один трижильний кабель: фаза (L), захисний (земля), робочий нуль (N).

Вибирається кабель необхідної довжини (3х1.5 мм2), з урахуванням того, що до вимикачів підходять 6 контактів — два трьохжильних кабелю.

У розподільної коробки (РК) згідно зі схемою з’єднуються дроти.

Виконати монтаж такої схеми з використанням чотирьох одинарних прохідних вимикачів, але заміна буде не раціональною. Установка подвійних прохідних вимикачів вигідніше, так як відбувається економія кабелю і розподільних коробок.

З подвійного прохідного вимикача можна зробити одинарний перехресний вимикач. Для цього контакти з’єднуються між собою, а клавіші закріплюються разом для спільної одночасної роботи.

Схема підключення одинарного прохідного вимикача значно простіше і може допомогти організувати управління електроосвітленням з двох точок.

Дізнайтеся як правильно вибрати перетин кабелю з мідними або алюмінієвими жилами в залежності від споживаного струму. Пам’ятайте, що від правильного вибору залежить безпека експлуатації електромережі вашого будинку

Схема керування з трьох місць

Прохідний вимикач двоклавішний, як і одноклавішний, може бути перехресним. Принцип “перекидывающего” дії працює за аналогічною схемою. Тобто для управління світлом з трьох і більше місць необхідно задіяти два подвійних (двоклавішних) прохідних вимикачів кінцевого виду і один (або скільки потрібно) подвійних прохідних вимикачів перехресного виду.

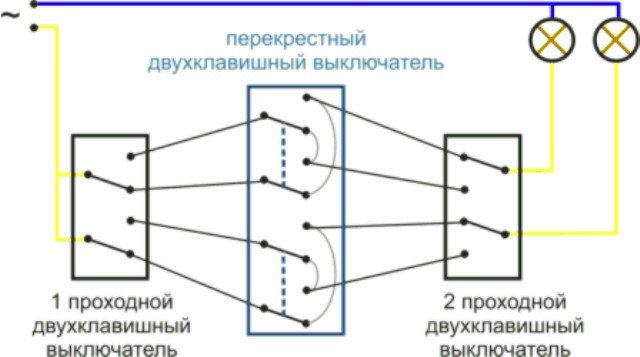

Відповідна схема підключення виглядає так:

Інструкція з монтажу:

Всі вимикачі монтуються на своїх місцях у утоплених коробках (подрозетниках).

З’єднання всіх проводів трьохжильних кабелів будуть складними і не зрозумілими для первинного візуального сприйняття, тому їх необхідно виконувати тільки в розподільній коробці. Для даної схеми підключення необхідно якісно і правильно виконати 12 з’єднань проводів.

Монтуються дві окремі групи освітлення і до них підводитися кабель з робочим нулем.

Вибирається кабель необхідної довжини: для кінцевих вимикачів необхідний трижильний кабель (3х1.5мм2), до них підходять 6 контактів; для двохклавішного прохідного перехресного вимикача використовують підключення до восьми контактів (чотири вхідних і виходять чотири).

До першого прохідного двухклавишному вимикача підводитися фаза, а далі згідно схеми і вказівки на самих вимикачах.

Другий прохідний вимикач кінцевий буде насичуватися безпосередньо від світильників.

Важливим етапам монтажу схем подібної складності є правильне маркування всіх кабелів і окремих їх жив (проводів). Щоб не заплутатися при підключенні всю маркування потрібно виконувати поступово, починаючи з прокладання першого кабелю: від одного контакту до іншого. Не варто нехтувати маркуванням і найзрозуміліших кабелів (прибуткова фаза, заземлення).

На практиці в процесі монтажу такої схеми стандартної розподільної коробки (діаметр приблизно 60 мм) буде не вистачати. Незручності із-за браку місця приведуть у неможливості якісного з’єднання деяких контактів або ж всі сполучні колодки просто не зможуть вміститися в коробку і дати можливість закрити її. Необхідно придбати велику діаметром коробку або встановити спарений варіант коробки (дві, три поспіль).

Правильно зроблений розрахунок перетину кабелю допоможе створити безпечну електромережу в заміському будинку або на дачі.

Якщо немає можливості глибоко заховати водопровід, то в зимовий мороз труба може перемерзнуть. Врятувати ситуацію допоможе гріючий кабель, як його вибрати і встановити читайте тут.

Про те як правильно вибрати і змонтувати систему вентиляції для заміського будинку можна дізнатися перейшовши за цим посиланням.

Так само будь-прохідний вимикач можна використовувати як звичайний. У цьому випадку один з контактів або не підключається взагалі, або ж підключається для ще однієї незалежної регулювання наявної лінії освітлення. Тепер ви знаєте, як правильно підключити, або, як кажуть електрики расключить, прохідний вимикач двоклавішний.
