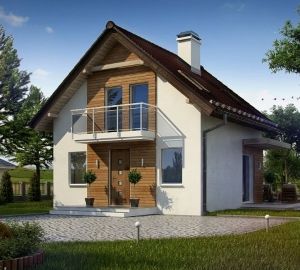

Дах будинку – це конструкція, яка знаходиться нагорі будови. Вона надає будівлі красивий і закінчений вигляд і захищає від палючих сонячних променів, снігу і дощу.

Кожен майбутній власник будинку при його зведенні хоче, щоб дах добре переносила всі атмосферні негаразди. Тому, перш ніж починати будівництво, необхідно вирішити, якому виду даху віддати перевагу, щоб вона надійно захищала будинок.

У нашій країні майже у всіх регіонах зима буває сніжною і холодною. Необхідно вибирати такий вигляд даху, яка буде відмінно протистояти вітру і атмосферних опадів. Також вона повинна бути простий в монтажі, мати хорошу обтічність і не протікати під час проливних дощів і танення снігу.

Зміст:

  • Які бувають форми дахів
  • Типи двосхилих дахів
  • Симетрична двосхилий дах
  • Двосхилий дах з різними кутами нахилу скатів
  • Ламана щипцеві, або мансардний дах
  • Варіанти кроквяної системи
  • Висячі крокви
  • Наслонні крокви
  • Конструкція двосхилого даху
  • Переваги двосхилого даху

Які бувають форми дахів


Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоДахи бувають плоскими і скатними. Плоскі дахи майже не використовуються в будівництві будинків, так як обслуговування конструкції такої форми буде проблематичним: дощова вода на ній застоюється, а сніг взимку доводиться прибирати самостійно.

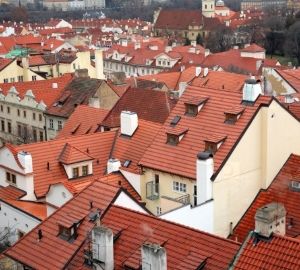

Скатні дахи – це практичні конструкції. Атмосферні опади не скупчуються на їх поверхні, так як дощова вода і сніг вільно сходять по схилу у водовідвід.

Цей вид дахів дуже популярний при зведенні індивідуальних будинків і котеджів.

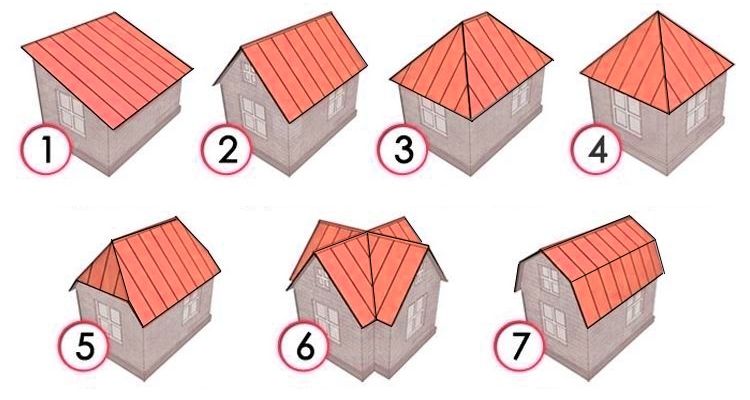

В залежності від конструкції каркасного елемента скатні дахи мають наступні форми:

  • односхила;
  • двосхилий, або щипцеві;
  • вальмовий;
  • шатрова;
  • напіввальмові;
  • багатощипцовий;
  • мансардний та інші.
  • Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відео
    Найбільш популярним видом захисних конструкцій при будівництві житлових споруд вважається двосхилий дах. Вона відрізняється легкістю створення і економічним чинником, так як при зведенні даної конструкції обрізки та інші відходи покрівельного матеріалу практично відсутні. Ще наші предки зводили двосхилі дахи на будинках, які служили не одному поколінню сімей.

    Типи двосхилих дахів


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоДвосхилі конструкції бувають трьох типів:

    • симетрична;
    • з різними кутами нахилу скатів;
    • ламана щипцеві (мансардний).

    Всі ці типи відрізняються один від одного не тільки формою, але і площею горищного приміщення, яке можна використовувати в якості додаткового простору для зберігання речей та інших господарських цілей.

    Також можна зробити мансарду – кімнату для проживання когось зі членів сім’ї. Облаштування покрівлі в цьому випадку буде мати свої особливості, так як необхідно утеплити мансарду.

    Щоб зрозуміти, якої конструкції віддати перевагу, необхідно розглянути кожний тип окремо.

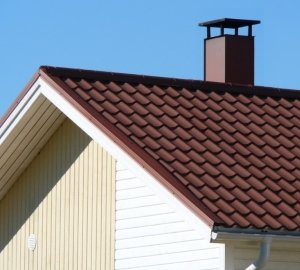

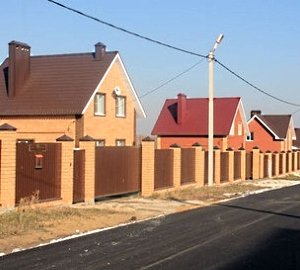

    Симетрична двосхилий дах


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоЦе найбільш поширений варіант двосхилого даху при будівництві індивідуальних житлових будинків і котеджів.

    Симетрія допомагає зробити навантаження на стіни і мауерлат рівномірними.

    При такій формі конструкції крокви прогинатися не будуть, а підпори можна встановлювати в будь-якому місці.

    Відмінно підходить для такої конструкції в якості покрівлі профнастил – надійний і міцний матеріал, який добре протистоїть вітру та атмосферних негараздам.

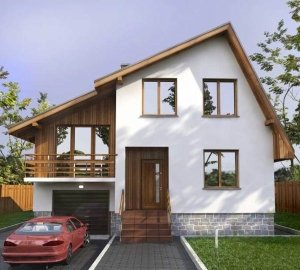

    Двосхилий дах з різними кутами нахилу скатів


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоЯкщо кут ската зробити більше 45 градусів, тоді під дахом можна облаштувати додаткове житлове приміщення.

    При зведенні асиметричної двосхилого даху необхідно провести правильні розрахунки, так як навантаження на стіни і основа будинку у такої конструкції буде розподілятися нерівномірно.

    Крім того, від кута нахилу залежить довжина ската, що слід враховувати при виборі покрівельного покриття. Наприклад, профнастил не рекомендується використовувати на дахах, у яких довжина схилів перевищує 12 м.

    Важливо! При куті нахилу схилу в 45 градусів вага снігу можна не враховувати, так як сніговий покрив буде самостійно спадати з даху під своєю вагою.

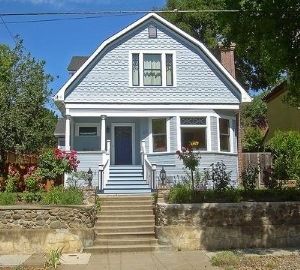

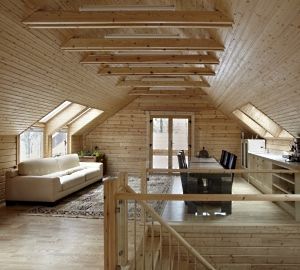

    Ламана щипцеві, або мансардний дах


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоЗавдяки такій конструкції можна зробити повноцінний другий поверх даху з великими вікнами і просторими кімнатами.

    У цьому випадку лінія зламу даху повинна проходити на висоті не менше 2,8 м.

    Такий вид даху істотно відрізняється від звичайної симетричною або асиметричною даху, і не тільки у візуальному плані.

    В якості покрівельного покриття використовуються металочерепиця та інші матеріали.

    Зверніть увагу! Розрахунки при створенні такої даху будуть складними, тому краще звернутися до фахівців, які зможуть розрахувати розташування крокв та інших елементів даної конструкції.
    Крім того, двосхилі дахи можуть бути частиною різноманітних комбінацій. Наприклад, багатощипцовий дах складається з великої кількості:

    • розжолобків;
    • фронтонів;
    • ребер;
    • щипців.

    Ще одна комбінація такого виду конструкції – напіввальмові дах. Це не тільки красиве, але й практичне рішення, завдяки якому можна отримати простору мансарду і довговічну дах.

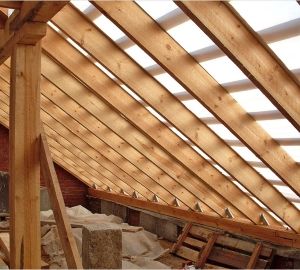

    Варіанти кроквяної системи


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоКроквяна система – це основа будь-якого даху. Вона буде нести всі навантаження, тому необхідно робити правильні розрахунки перед початком робіт.

    Насамперед визначають висоту конька і кут нахилу скатів майбутньої даху.

    Враховуються вага покрівлі, обрешітки, снігове і вітрове навантаження.

    Кроквяна система двосхилого даху може бути різних типів, які різняться розташуванням підпірних елементів, а також кріплень.

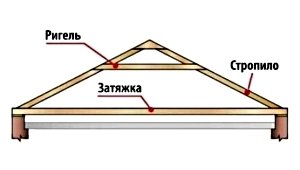

    Висячі крокви


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоДаний вид кроквяної системи використовується, коли необхідно зробити легку конструкцію даху.

    Це може знадобитися, якщо в будинку немає капітальних перегородок, а крокви будуть спиратися тільки на бічні стіни.

    Відстань між стінами повинна бути не менше 6 метрів і не більше 14 метрів.

    Висячі крокви дають велике навантаження на стіни. Для її зниження застосовуються різні сполучні елементи по горизонталі та діагоналі. З їх допомогою крокви скріплюються між собою. До таких сполучних елементів можна віднести:

    • затягування;
    • підкоси;
    • бабка;
    • ригель.

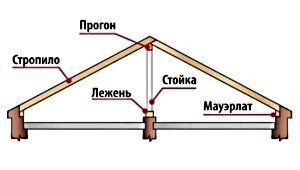

    Наслонні крокви


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоНасланні кроквяна система використовується, коли всередині будинку є капітальні стіни.

    Монтаж таких крокв набагато простіше в порівнянні з попереднім варіантом.

    Основний опорної конструкції точкою буде коньковий прогін.

    Перед початком монтажу кроквяної системи необхідно на стіни укласти гідроізоляцію і встановити мауерлат.

    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоМожливо, вас також зацікавить стаття про те, як зробити фронтон двосхилого даху.

    А як зробити своїми руками красивий флюгер, ви дізнаєтеся з цієї статті.

    Конструкція двосхилого даху


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоПри зведенні двосхилого даху спочатку необхідно укласти балки перекриття. Матеріал для балок вибирають з урахуванням подальшого використання горища.

    Якщо в ньому планується зробити приміщення для господарських потреб, тоді використовують звичайні дошки.

    Для влаштування мансардної кімнати знадобиться товстий брус, який опиратиметься на несучі стіни.

    Балки кріпляться між собою за допомогою цвяхів.

    Кроквяна система – це несучий елемент даху у вигляді каркасу, який кріпиться на перекритті. Монтаж крокв повинен бути грамотним, так як від цього залежить надійність всієї конструкції.

    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відео

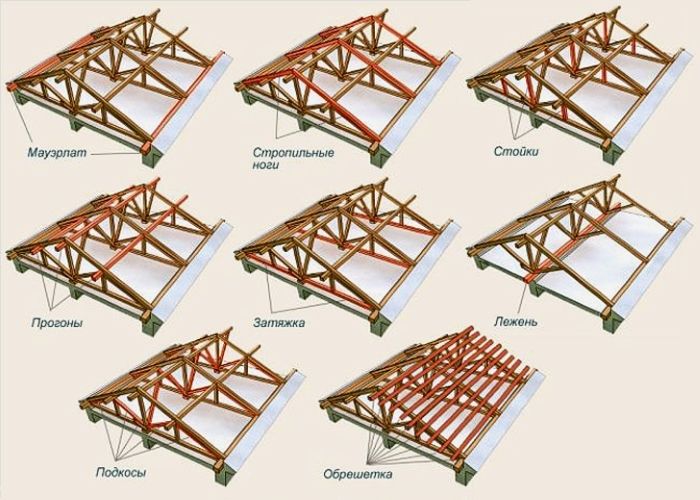

    Основні елементи конструкції двосхилого даху.

    • Мауерлат – це «фундамент» даху і його часто встановлюють по всій довжині несучої конструкції.
    • Коньковий прогін кріпиться на несучі стійки в строго горизонтальному положенні. Цей важливий несучий елемент повинен буде тримати вагу не тільки даху, але й снігу, який може накопичуватися на даху взимку.
    • Решетування виконується з бруска розміром 40 х 40 або 50 х 50. Елементи обрешітки кріпляться між собою за допомогою цвяхів.
    • Установлення прогонів і крокв вимагає проведення ретельних розрахунків, адже похибки в даному випадку недопустимі.

    Обрешітка і, відповідно, покрівля будуть триматися добре і служити довго лише в тому випадку, якщо монтаж всіх систем виконаний чітко і правильно.

    Порада: Не варто економити на матеріалі для крокв. Вони повинні бути зроблені з рівних дощок прямокутного перерізу, без тріщин, цвілі і інших ознак псування.

    Переваги двосхилого даху


    Двосхилий дах: різновиди, конструкція, креслення і схеми, фото і відеоДо переваг такого виду даху можна віднести:

    • Практичність. Якщо горищне приміщення зробити досить просторим, тоді в ньому можна влаштувати мансарду або повноцінний горище для господарських речей.
    • На горищі або в мансарді можна встановлювати системи опалення та кондиціонування.
    • Дощова вода і сніг чудово будуть сходити з похилій площині такого виду даху.
    • Оригінальний зовнішній вигляд. При будівництві можна вибрати схему зведення даху як з однаковими, так і з різними кутами нахилу.
    • Зведення двосхилим конструкції не вимагає застосування складних технологічних рішень.
    • Не вимагає великих грошових витрат під час проведення ремонтних робіт.
    • Навіть недосвідчений домашній майстер зможе своїми руками виконати зведення такої даху.
    • Даний вид конструкції підходить по стилю будь-якій формі підстави.
    • Втілення будь-яких дизайнерських ідей оформлення конструкції: опуклі або увігнуті схили, різні декоративні елементи, оригінальні вежі, арки.

    Двосхилий дах, виконана своїми руками, – це відмінний вибір для людини, яка хоче побудувати довговічний і практичний будинок. Адже у такої конструкції безліч переваг і повністю відсутні недоліки.

    Про зведенні двосхилого даху, встановлення і кріплення мауерлата балок дивіться у відео:
