Дерев’яні перекриття в будинку з газобетону – відео інструкція

Вступ

Матеріалом перекриттів в залежності від особливостей будівлі найчастіше є бетон і метал, а дерево все більше відходить на задній план внаслідок меншої міцності. Однак, крім цього недоліку, воно володіє іншими перевагами, які можуть бути істотно посилені в симбіозі з газобетонними конструкціями.

Деревяні перекриття в будинку з газобетону   відео інструкція

Таке поєднання є майже ідеальним, як з точки зору матеріальних і трудовитрат, так і по відношенню до вимог надійності будови. І газобетон і деревина не є високоміцними матеріалами, але при правильному посилення арматурою легко можуть забезпечити надійність і стійкість конструкції.

Види дерев’яних перекриттів

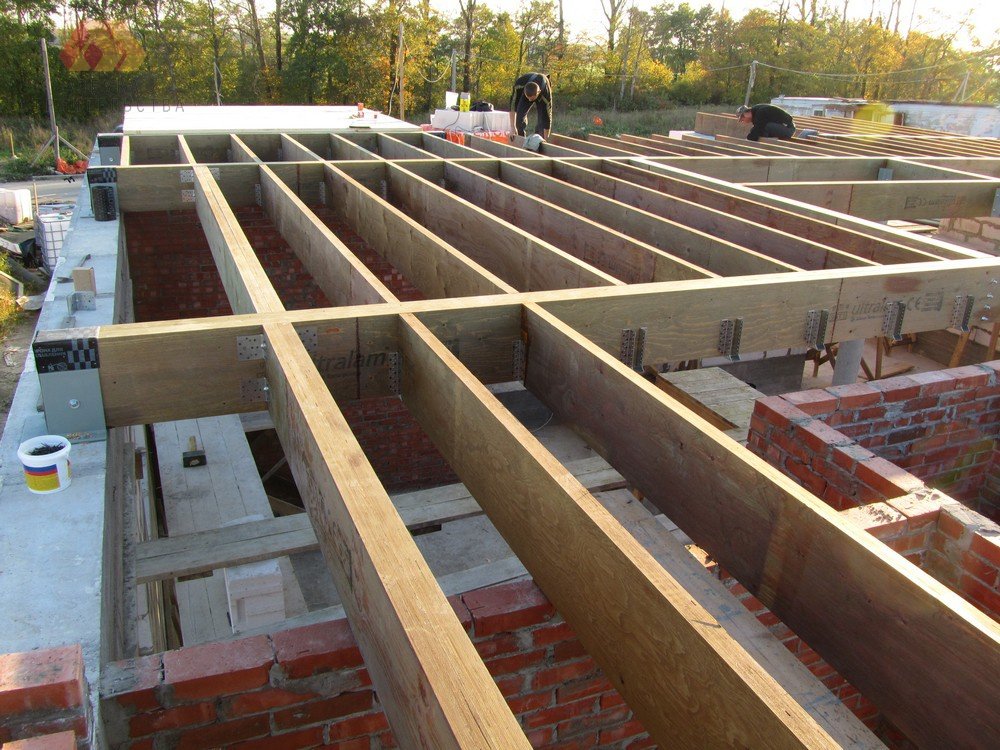

1. Стандартні балкові.

Деревяні перекриття в будинку з газобетону   відео інструкція

Являють собою систему з монолітних або клеєних дерев’яних балок, зверху на які настилають чорнове покриття підлоги у вигляді поперечної дошки, теплої підлоги та інших покриттів.

Габарити таких елементів доходять до 400 мм у висоту, 200 мм завширшки і до 15 м в довжину.

У випадках, коли основа підлоги стикується з одним двома і більшою кількістю стін, його настилають не з окремого бруса по 5 м, а встановлюють одну балку довжиною 15 м, центрируя її і зміцнюючи додатковими распорочными елементами. Така монолітна технологія споруди можлива тільки з безліччю підтримують стін.

2. Полегшені ребристі

Такі деталі застосовуються нечасто, але вони незамінні у разі спорудження будинку з деревного каркаса.

Основна їх особливість – обшивка і ребра настилаються з інтервалом всього 30-50 див.

Деревяні перекриття в будинку з газобетону   відео інструкція

Їх довжина обмежена 5 метрами, а ширина 30 сантиметрами. Покриття з них обшиваються різними матеріалами: фанерою, ДСП пластинами, а іноді і стрічкою із сталі.

Для звукоізоляції конструкцій з них в обов’язковому порядку застосовують мінеральну вату. Для газобетонних будівель їх використання раціонально тільки по відношенню до особливостей конструкції однієї окремої кімнати.

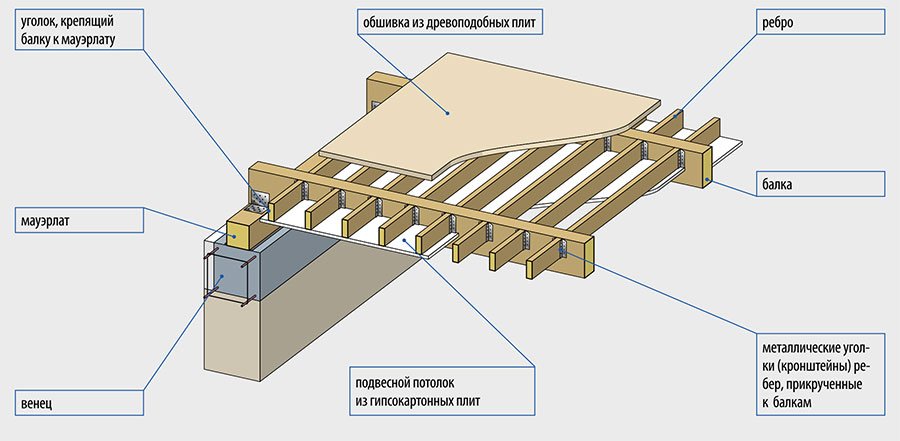

3. Балочно-ребристі

Являють собою поєднання перших двох видів, шляхом використання в одній конструкції одночасно балок і ребер.

Деревяні перекриття в будинку з газобетону   відео інструкція

Ребра в цьому випадку встановлюються поперек балок, яких в цьому випадку потрібно напорядок менше завдяки більш рівномірному розподілу навантаження. Дерева в цьому випадку витрачається менше, але процес монтажу по відношенню до двох попередніх варіантів трохи ускладнюється.

Загальні правила зведення дерев’яних перекриттів

У випадку з будівлями з газобетону правильність технології укладання деревини є не менш важливим фактором, що забезпечує стійкість і довговічність будівлі, ніж самі блоки. При її порушенні існує ймовірність зсуву геометрії та рівномірності розподілу навантаження між усіма елементами конструкції, що в гіршому випадку може призвести до часткового або повного обвалення будівлі.

Щоб не допустити цього, в процесі будівництва необхідно суворо дотримуватися наступних правил монтажу дерев’яних конструкцій:

  • Балки вмонтовуються в стіни з газобетону безпосередньо в процесі будівництва, до проведення робіт по обробці. Для з’ясування необхідної кількості балок, інтервалів їх монтажу і оптимальних розмірів дерев’яних елементів, необхідно заздалегідь зробити інженерні розрахунки міцності утвореної ними поверхні з урахуванням типу матеріалу.
  • Балкові елементи вставляються у стіну в процесі її зведення: в ній організовуються гнізда-поглиблення, з таким розрахунком, щоб їх глибина дорівнювала половині товщини всієї стіни. У разі вимушеної організації наскрізного гнізда, його необхідно вкривати утеплювачем з паронепроникними характеристиками.
  • Завжди в першу чергу встановлюються зовнішні – балки, що знаходяться по краях стін. Їх вирівнюють за допомогою рівня і довгою рівною дошки, яку проводять по балках, поставивши її на ребро. Для нейтралізації їх перекосів, під окремі колоди підкладають шматки дощок відповідної товщини. Таким чином, крайні балки стають еталонними, і проміжні елементи вирівнюються вже за ним, за допомогою тієї ж прямої дошки, торці якої спираються на вже відрегульовані крайні деталі.
  • Основу для чорнової підлоги на поверсі викладають брусом товщиною не більше 50 мм, фіксуючи його саморізами. Зверху лягає тонка не струганная дошка чорнової підлоги. Її елементи укладаються поперек основних балок і фіксуються до бруса саморізами. В деталі з деревини, призначені для спорудження підлоги, перед монтажем обов’язково проходять антисептичну обробку.
  • Перед спорудою статевого покриття на балкових перекриттях, на них попередньо укладають шари з паро – та гідроізолювальних матеріалів. Наприклад, смугами в нахлест лягає пінополістирол, після чого всі стики між його кавалками обклеюються скотчем. Зверху на нього лягає плити утеплювача в вигляді ековати, керамзиту або того ж спіненого пінопласту, і на закінчення сама чистове оздоблення підлоги. В якості неї не рекомендується застосовувати важкі матеріали, зразок плитки лив керамограніта. Ідеальний варіант щодо ваги, надійності і довговічності – паркетна або звичайна дерев’яна дошка.
  • Монтаж перекриттів

    Після підготовки всіх матеріалів, інструментів і зведення несучих стін можна приступати до операції монтажу перекриттів, яка проводиться в кілька етапів.

    1. Перший етап – розрахунок конструкції

    За точку відліку завжди береться найкоротший розмір приміщення. Розмір перетину основи визначає крок-інтервал монтажу. Як правило, він відповідає одному метру.

    Для початкового бруса особливо необхідна максимально рівна поверхня, яка не дасть зафіксувати його навіть з невеликим нахилом до горизонтальної площини. Брус вибирається з розрахунку, щоб він витримував навантаження понад 400 кг на один квадратний метр своєї площі.

    Підходящими по відношенню висоти до ширини є деталі з їх співвідношенням 1,5 до 1.

    Облаштовувати перекриття в умовах газобетонних конструкцій необхідно з запасом, тому балки підбирають трохи довше, ніж треба за розрахунками, а потім відпилюють зайве за допомогою звичайної ножівки.

    2. Другий етап – підготовка до монтажу

    Ще на етапі будівництва стін у газобетонних блоках необхідно зробити спеціальні отвори, в які вставлені перекривають елементи. Крок отвору відповідає балках і робиться через кожен метр, глибиною 300 мм, а шириною 300 мм і більше, залежно від особливостей балки.

    Після монтажу торець перекриття нічим не заливається, щоб не було гниття деревини. Несучий брус суворо заборонено встановлювати впритул з паралельною стіною.

    3. Етап третій – перекриття поверху

    Ця операція сама по собі передбачає чітку послідовність маніпуляцій:

  • За один день до установки готують до монтажу всі елементи, з деревини обробляючи їх антисептичну і вогнетривкими складами, виключаючи торцеві поверхні.
  • Балки проміряти, при необхідності відпилюючи ножівкою зайве, таким чином, щоб з обох сторін монтажу був запас до 450 мм від габаритів приміщення. Відпилювати зайве необхідно під кутом в 60 градусів, щоб забезпечити трапецієподібний зріз, який завдяки своїй геометрії забезпечує більш надійну фіксацію в стіні.
  • Встановлюють зовнішні балки, регулюючи їх положення по рівню, проводячи їх центрування рівною дошкою поперек напрямку укладання. Торці балкових елементів при цьому не повинні впритул впиратися в газобетонні стіни – потрібно передбачати зазор в 30-50 мм для їх вентиляції.
  • Після вирівнювання усіх балок і регулювання їх положення, проводять фіксацію кожної з них за допомогою сухого щебеню.
  • На закінчення посадочні гнізда в бетонних стінах замуровувати розчином цементу зі щебенем.
  • У міру схоплювання цементної суміші приступають до організації теплоізоляції, використовуючи пінополістирол, керамзит, ековату та інші матеріали.
  • Далі, лягає шар гідроізолятор у вигляді рідкої гуми, мастики, полісечовини, полімерних лаків, смол і інших матеріалів.
  • По завершенні гідроізоляційних робіт, за допомогою саморізів монтують лаги – брус, що є основою для настилання статевої дошки.
  • Зверху на статеву дошку – чорнове покриття підлоги настилають його декоративне покриття.
  • Перекриття виконує відразу дві функції – підлоги і стелі. Для облаштування другого виконують аналогічні операції, включаючи тепло – і гідроізоляцію. Однак лаги в цьому випадку потрібні напорядок менш масивні, адже їм потрібно буде витримувати тільки вага чистового покриття стелі.
  • Переваги і недоліки дерев’яних перекриттів.
  • Плюси:

    • Відносно невисока ціна, так як дерево один з найбільш доступних будматеріалів. Незважаючи на застосування кращих порід деревини, зазнала декількох етапів обробки, ціна кінцевої конструкції з неї в будь-якому випадку буде дешевше варіанта на основі залізобетону.
    • Мінімальна вага, характеризує деревний матеріал як не дуже міцний, але це його властивість повністю нівелюється поєднанням з конструкціями з газобетону, які не створюють підвищену навантаження на відміну від цегляних будівель, а значить, конструкція з дерев’яними елементами не втрачає міцності. Тому поєднання разом двох найміцніших, але недорогих, легких і дуже прості в монтажі та експлуатації матеріалів вкрай вигідно.
    • Невибагливість у використанні. На відміну від бетонних конструкцій витрати і обмеження по монтажу мінімальні. Дерево не потребує проведення «мокрих» операцій і не обмежена часом року. Тому монтувати конструкції з нього можна як взимку, так і влітку. З поправкою на зимові морози при організації армуючого пояси для сейсмонебезпечних регіонів.

    Деревяні перекриття в будинку з газобетону   відео інструкція

    Мінуси:

    • Обмеження в застосуванні. Перекриття з дерева в будинках з газобетону не завжди забезпечують достатню надійність конструкції. Наприклад, в багатоповерхових будинках з третім і наступними поверхами дерево не може використовуватися на будівельних майданчиках, сейсмічність яких перевищує 8 балів.
    • Невисока довговічність. Дерево після закінчення часу рано чи пізно втрачає свої початкові експлуатаційні характеристики. Уповільнити цей процес помают всілякі просочення і склади, якими його попередньо обробляють. Але навіть у разі прогниванням цілої балки її заміна не є нездійсненним або надскладною і дорогою операцією і не йде ні в яке порівняння з проблемами по реставрації перекриттів з залізобетону.

    Бліц-поради

  • При виборі перетину деревини, перевагу слід віддавати більш потужним елементом, так як, в іншому випадку компенсувати їх надмірну слабкість не вдасться, навіть зробивши з них в перекритті суцільний частокіл.
  • Для багатоповерхових будівель рекомендується укладати дерев’яні перекриття між поверхами не безпосередньо на газобетонні блоки, а на залізобетонну армуючий пояс, монтуємий по всьому периметру будівлі.
  • Для закладки армуючого поясу і установки балок найбільш придатними є спеціальні U-образні блоки, які необхідно розраховувати і замовляти окремо.
  • Горищне перекриття піддається мінімальним навантаженням, тому на ньому можна серйозно зекономити, виключивши армування і настилання підлоги. Для переміщення по горищу досить між лагами прокласти містки.
