Пройшли вже ті часи, коли монтувалися самопливні і однотрубні системи, з використанням сталевих труб великого діаметру. Зараз такі системи виявилася б занадто дорогі, порівняно з сучасними двотрубними, а також менш ефективними і стабільними.
Петля Тіхельмана – одна з найбільш широко застосовуваних у приватних будинках схем опалення.
Їй властиві стійкість роботи і рівномірне прогрівання всіх радіаторів, – забезпечуються головні вимоги, що пред’являються до систем опалення в приватних будинках.
Схема системи

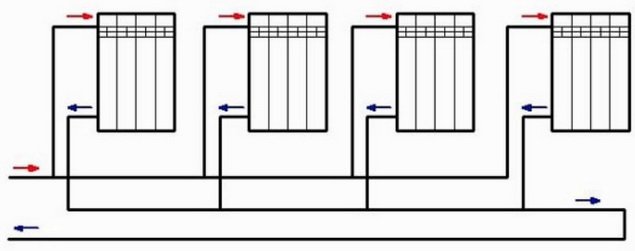

Цю схему підключення опалювальних приладів називають ще попутної. У ній забезпечується наступне:
- Для кожного радіатора сума довжин подачі і зверни однакова.
- Гідравлічні умови для кожного радіатора в системі однакові.
Якщо гідравлічні опору радіаторів рівні, то через них пройде рівну кількість теплоносія з однаковою температурою, відповідно, їх теплова потужність буде приблизно дорівнює.
Режими роботи не однакових радіаторів, або встановлених у віддаленні від магістралі або встановлених вище/нижче, в нішах…можна відрегулювати за допомогою балансувальних клапанів на відводах.
Подача закінчується на останньому радіаторі, обратка починається від першого радіатора.
Де застосовується
Ще одна поширена схемою опалення – тупикова. В ній близький до котла радіатор буде прогріватися сильніше, а останній радіатор в глухому куті отримає теплоносія менше інших.
Тупикова схема наведена на малюнку.
Для тупикової схеми кількість радіаторів в кожному плечі обмежена.
Петля Тіхельмана може включати в себе значно більшу кількість радіаторів, ніж плече (або два плеча) тупикової схеми. І застосовуватися для опалення великих площ.
Фактично петлю Тіхельмана можливо застосувати і для опалення найбільшій площі одного поверху приватного будинку.
Як відомо тупикова схема без особливих проблем балансується, і працює задовільно (різниця потужностей радіаторів без балансування не перевищує 10%) якщо кількість радіаторів в плечі не перевищує 5 шт. Відповідно на 2 плеча – до 10 шт. Понад цієї кількості – область застосування попутної схеми.
Можна петлю Тіхельмана застосувати у невеликих будинках?
Можна застосувати навіть для одного радіатора. Але швидше за все це буде зробити проблематично і (або) не економічно. У цієї схеми свої недоліки.
Недоліки
Включення великої кількості радіаторів в кільце Петлі Тіхельмана спричиняє збільшення діаметра трубопроводів.
Прокладка великого діаметру по кільцю спричиняє збільшення грошових витрат. Спроба зменшувати диамметры (тільки на кінцевих ділянках кільця вимагається максимальний витрата) в цілому не вдячне заняття. Так як гідравлічні умови підключення радіаторів стануть різними, систему буде складно налаштувати. Як правило по кільцю застосовуються однаковий великий діаметр і на подачі і на обратку. Але в принципі зменшення діаметрів труб до середини можлива, за умови якщо довжина ділянки з однаковим діаметром і подачі і обратки буде приблизно дорівнює.
Тупикова схема, у якій подача і обратка на останній радіатор можуть бути мінімального діаметра, вигідніше.
Другий головний недолік пов’язаний з необхідністю обходити трубами будівлю по периметру уздовж зовнішніх стін і повертатися до котла. Майже скрізь це зробити не просто заважають двері, високі вікна, сходові ходу та інше.
Повертати ж обратку великим діаметром у напрямку назад, тобто фактично прокладати три труби – не вигідно.
У великих за площах будинках, де не було виконано належним чином проект опалення, доводиться займатися “конструюванням”, сполученням різних схем, зворотного протяжкою трубопроводів, щоб забезпечити якісним радіаторним обігрівом всі закутки.
У невеликих будинках в основному простіше, вигідніше прокласти трубопроводи по стінах за тупиковою схемою.
Сучасні проекти передбачають особливі рішення…
Петля Тіхельмана в сучасних великих будинках

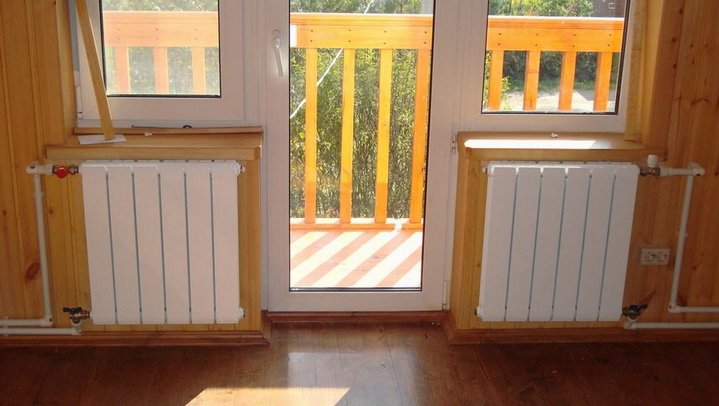

В сучасному дизайні приватних будинків не рідко зустрічаються додаткові двері на терасу в сад, у неопалювані приміщення, а також високі вікна до самої підлоги. Навішування труб на стіни вважається неприйнятною, елементом інтер’єру не відповідає сучасним уявленням.

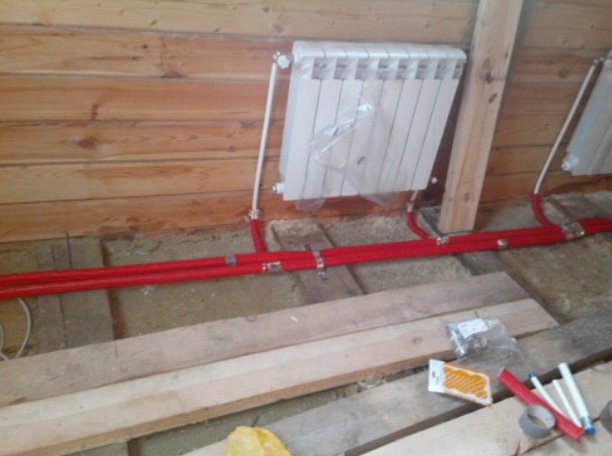

В основному передбачається прокладка опалювального трубопроводу під підлоговим покриттям в тунелях, одягненим в теплоізоляційні оболонки, щоб не руйнувати конструкції перегрівом.
Підлоги робляться або на лагах, або укладається товста стяжка (тепла підлога). Застосовується в основному гнучкий трубопровід, кутові фітинги не використовуються.
У сучасних будинках петля Тіхельмана позбавляється свого головного недоліку – складності прокладки замкнутого кола на розподільник. Може легко використовуватися в невеликих і великих площах, при прокладці під підлогою.

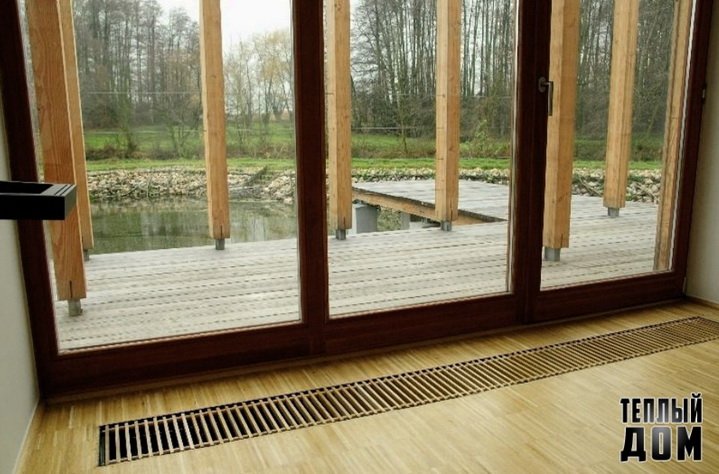

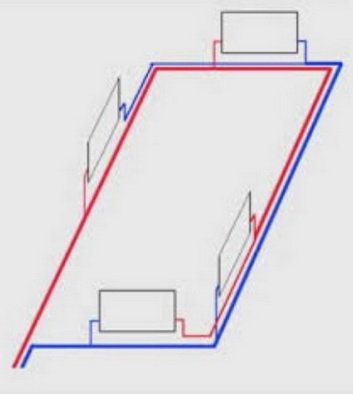

Останнім часом все частіше використовуються внутрипідложні конвектора під високими вікнами. Петля Тіхельмана виявиться зручною схемою для підключення конвекторів, більш економічною і стійкою в порівнянні з променевою схемою при великій кількості (більше 4 шт.) опалювальних приладів.
Труби, насоси, параметри
Приватні будинки завжди стислій компонування, довгі магістралі до опалювальних приладів відсутні, – підвищений гідравлічний опір в схемах не зустрічається.
Рекомендації робити розрахунки системи опалення зайві, так як точні тепловтрати будівлі самостійно встановити не вдасться, а вживане обладнання стандартно, залишається лише вибрати з пари-трійки зразків підходяще.
Для визначення діаметра труб для петлі Тіхельмана можна скористатися табличними даними, залежно від діаметра необхідної енергії.
При тепловтратах до 15 кВт (150 кв. м) площі виявляться придатними труби з внутрішнім діаметром 20 мм. Вони ж і використовуються для основних магістралей в більшості випадків, – приблизно до 8 радіаторів в кільці.
При тепловтратах від 15 до 27 кВт (до 250 кв. м площі) – потрібно на магістралях застосувати труби 25 мм, щоб надалі економічніше виявилася робота насоса.
Діаметр трубопроводу в петлі можна зменшити згідно з розрахунком. І з умовою зазначеним вище. У всякому разі, до останнього радіатора з подачі прокладається мінімальний діаметр – 16 мм

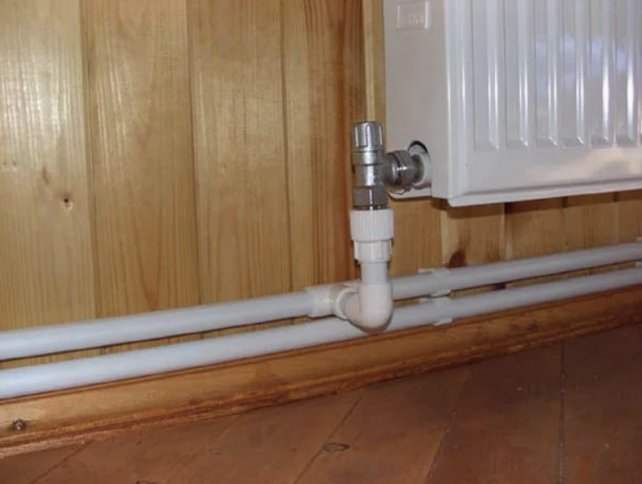

Всі радіатори підключаються відведеннями з внутрішнім діаметром 16мм.
Для опалювальної площі до 180 м кв. можна застосовувати насос 25 – 40, до площі 250 кв. м – насос 25-60.
Відмінно для петлі Тіхельмана підходять нові сучасні циркуляційні насоси типу Альфа, про яких можна прочитати ТУТ
Для двоповерхового будинку
Доцільно робити загальний стояк і прокладати окрему кільце петлі Тіхельмана для кожного поверху. Важливо враховувати, що енерговтрати для кожного поверху будуть значно відрізнятися, відповідно з цим і виробляється підбор радіаторів, а також діаметра труб.
Роздільні схеми поверхах дозволять балансувати один поверх щодо іншого і значно спростять налаштування системи. Важливо лише не забути включити в контур попутки для кожного поверху балансувальний кран. Якщо поверхів 2, то ці крани можуть знаходитися в котельні.
Як підключається тепла підлога до Петлі Тіхельмана

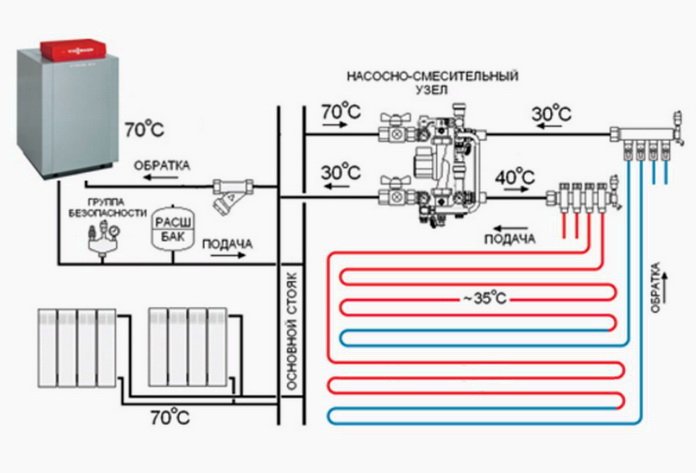

Тепла підлога підключається паралельно до попутної схемою, в межах кожного поверху. При цьому балансувальні крани радіаторні схеми на кожному поверх не повинні впливати на роботу теплої підлоги. Тобто за схемою крани повинні знаходитися далі від котла, ніж включення теплої підлоги.
Контур теплої підлоги зі змішувальним вузлом обов’язково забезпечується своїм циркуляційним насосом. Короткі контуру з регулюванням обмежувачами потоку підключаються без додаткового насоса, але враховуватися в розрахунках загальної гідравлічної схеми. Так як, швидше за все, знадобиться більш потужний насос через збільшення загальних витрат.
Зведення і впровадження своїми руками
При монтажі системи опалення потрібно не забути питання зливу рідини і можливості завоздушивания.
Тому робити обхід трубопроводом дверного отвору в принципі можна, але потрібно не забути поставити повітровідвідник у вищій точці і забезпечити злив з нижньої.
В цілому ж не рідкість, коли роблять більш довгі тупикові схеми, щоб не зв’язуватися з перепадами висоти на які змушує Петля Тіхельмана.
Також варто засумніватися в якості поліпропіленової пайки, і можливо взятися за металлопласстик, як робиться якісне з’єднання металопластиком читайте ТУТ
При монтажі потрібно не забути головні правила:
- захист твердотопливого котла від холодної обратке – як зробити
- встановлення гідроакумулятора в систему опалення, який належить вибрати
А також багато іншого.
Потрібно не забути, що петля Тіхельмана – загалом-то «ніжна» схема по нерівності гідравлічних опорів радіаторів, тому всі радіатори постачаються на обратці настроечными кранами. Детальніше про підключення радіаторів можна дізнатися, як робиться
