Дах мансардного типу: варіанти пристрою і фото

Дах мансардного типу дозволяє придбати будинку оригінальний зовнішній вигляд, особливий колорит, незвичайну архітектуру, а, найголовніше — гармонію з навколишнім природним середовищем.

Завдяки конструктивним особливостям подібних дахів стало можливим функціонально, максимально і практично використовувати простір будинку.

Дах мансардного типу: варіанти пристрою і фото
Використання горищних приміщень під розміщення мансард сьогодні користується великим попитом, особливо в приватному будівництві.

Переваги мансардної покрівлі

До основних переваг таких дахів можна віднести:

  • Красивий зовнішній вигляд будинку.
  • Підвищення щільності забудови.
  • Створення додаткової житлової площі житла на раніше побудованому будинку.
  • Мінімальні терміни будівництва.
  • Низька ціна в порівнянні з новим будівництвом.
  • Після проведення утеплювальних робіт мансардний поверх уособлює тепло і затишок.
  • Економія матеріальних ресурсів.

Типи мансард

Сьогодні вони можуть бути представлені в наступних видах:

  • Однорівнева мансарда при двосхилому даху.
  • Однорівнева при ламаного даху.
  • Однорівневий вигляд даху з виносними консолями.
  • Дворівневий вигляд даху зі змішаним типом обпирання.

Однорівнева мансарда при двосхилим покрівлі

Представлений тип покрівлі оснащений одним рівнем мансарди, над яким формується двосхилий дах.

Даний варіант відноситься до найбільш простим, так як не потребує особливо складних підрахунках при проектуванні і не супроводжується великими труднощами під час будівництва.

Така дах, крім того, що вона проста за своїм конструктивним особливостям, є і досить практичною.

Практичність покрівлі пов’язана з наявністю великого кута розташування і відсутністю перешкод у вигляді додаткових елементів покрівлі для сходу опадів.

Однорівнева мансарда при ламаної покрівлі

Представлений варіант також передбачає один рівень мансарди, але тут вже застосовують інший тип конструкції кроквяної системи.

В результаті утворюється дві плоскі дахи, а чотири.

Переваги цього типу полягають в тому, що верхня частина будівлі набуває повноцінний вид приміщення, з вертикальними потоками і стінами.

Таким чином, спостерігається збільшення простору у кімнатах.

Однак конструкція такої кроквяної системи характеризується більш складною формою.

Однорівневий тип мансарди з виносними консолями

Покрівля з виносними консолями являє собою ще більш складний варіант мансарди.

Головними перевагами даної конструкції можна вважати збільшення приміщення верхнього поверху.

Як правило, воно виходить набагато просторіше, на відміну від другого виду даху. Для конструкції даного типу характерне зміщення приміщення мансарди в одну зі сторін будинку, до краю.

Використовуючи даний вид мансарди можна зробити повноцінні вертикальні вікна з одного боку.

Це також можна вважати перевагою даної конструкції.

Говорячи про плюси такого даху, необхідно розібратися в її недоліки.

Головним мінусом конструкції є більш складна форма.

Вона являє собою з одного боку одну велику скатну площину, а з протилежного — дві площини.

У більшості випадків частину даху з великою площиною виносять за стіни будинку далі, ніж зазвичай.

Завдяки такому зміщення можна зробити навіс, в якому можна розташувати все, що завгодно, від тераси до гаража.

Дворівнева мансарда зі змішаним типом спирання

Ця конструкція відноситься до найбільш складним, так як має, як мінімум два приміщення у верхній частині будинку, розташованих на різних рівнях.

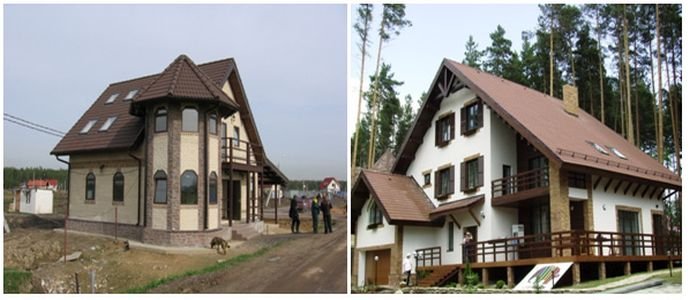

На фото нижче наведено два варіанти, як можна побудувати дах мансардного типу в двох рівнях.



Дах мансардного типу: варіанти пристрою і фото
Досить часто представлений тип мансарди є повноцінним проектом, формування якого здійснюється ще в процесі проектування будинку.

Дана конструкція не є окремою складовою частиною будинку, а входить в структуру основного проекту будинку.

Характерні особливості мансардної покрівлі

1. Конструкція

Такий дах передбачає наявність наступних конструктивних елементів:

  • крокви і коник;
  • обрешітка;
  • покрівельний матеріал;
  • мауерлат;
  • теплоізоляційний шар;
  • внутрішня обшивка;
  • пароізоляційний шар.
  • схема утеплення мансардного даху.

При будівництві ламаної мансардного даху необхідно застосовувати ферми ламаної конструкції.

Заміною стяжки у них стане міжповерхове перекриття.

Нижній пояс мансардної ферми виступає в ролі основи горищного підлоги.

2. Особливості монтажної системи

До основним особливостям монтажної системи дахів можна віднести:

  • Підвищена складність і дорожнеча
    Вся справа в тому, що висота стелі мансарди виходить трохи заниженою.
    Для отримання повноцінного горищного приміщення необхідно застосовувати пряму дах, а не ламану.
    Тоді мансарда буде мати стіни, які розташовані під гострими кутами до підлоги.
  • Наявність мансардних вікон дає можливість для реалізації різних дизайнерських задумок
    Наприклад, вікна можуть бути представлені у вигляді віддушин або виконувати роль дверей для виходу на дах.
  • Високі вимоги до несучої здатності системи стропил при будівництві черепичної покрівлі
    Оптимальним перетином при даному виді покрівельного покриття вважається– 5×15 см, крок – 100 див.
    Якщо ухил покрівлі становить 45 градусів і вище, значення кроку збільшується до позначки 140 див.
    У тих місцях, де мають місце сильні снігопади, ця відстань повинна приймати менше значення.
    Як правило, воно становить 60-80 див.
  • Потреба в організації відводу води від стін
    У разі дерев’яного будинку кроквяні ноги роблять з запасом 55 див.
    Для цього мають бути гнізда і шипи.
    Якщо будинок виконаний з каменю, то під кінці кроквяних ніг підкладають бруси, роль яких полягає в розподілі навантаження по всьому периметру.
    Розміщувати їх слід трохи вище верху мансардного перекриття.
  • Пристрій і утеплення мансардного даху

    Починаючи будівництво мансарди, особливу увагу необхідно приділити утепленню даху, так як вона вважається головним елементом огороджувальних конструкцій споруди.

    Роль мансардного покриття повинна полягати не тільки в захист будинку від впливу атмосферних опадів, але і служити певним перешкодою для перегріву приміщення верхнього поверху в жаркий літній час і охолодження взимку.

    В теплому внутрішньому повітрі міститься вологи набагато більше, ніж у холодному зовнішньому.

    Тому водяні пари проникають з приміщення зовні.

    Так як зовнішня частина покрівельного покриття закрита гідроізоляційним шаром, який дуже погано пропускає водяні пари, то створюються всі умови для виникнення конденсаційної вологи з внутрішньої сторони покрівлі.

    Незважаючи на те, що гідроізоляція даху виконана добре, на внутрішній поверхні покрівельного покриття почнуть виникати мокрі плями і цвіль.

    В результаті погіршуються теплоізоляційні якості утеплювача.

    Тому, тільки правильно виконане утеплення даху мансарди може принести відчутну комфортне проживання.

    Утеплювальні роботи слід починати з захисту теплоізоляційного матеріалу від впливу водяної пари, що містяться в повітрі кімнати.
    Дах мансардного типу: варіанти пристрою і фото

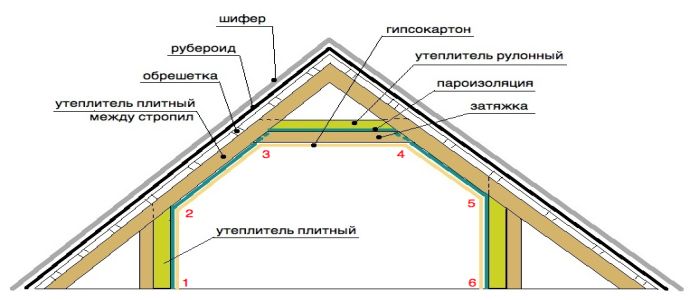

    Для цього необхідно розташувати шар пароізоляції з внутрішньої сторони утеплювача.

    Потім укладають шар утеплювача згідно висоті крокв і закріплюють, щоб він не змістився з часом по схилу.

    Потім здійснюється укладання гідроізоляційного матеріалу, кріплення якого відбувається за допомогою брусків, встановлених в обов’язковому порядку, зверху по довжині крокв.

    Представлені бруски служать для створення продухів в підпокрівельному зазорі даху з метою видалення зайвої вологи в атмосфері.

    За даними брусків здійснюється настил решетування, а за нею безпосередньо і сам покрівельний матеріал.

    Для пароізоляції можна використовувати пенофол або поликрафт, укладання якого здійснюється фольгированной стороною в бік кімнати.

    Таким чином, теплове випромінювання, що виходить з кімнати назовні, відбивається від поверхні алюмінієвої фольги. Завдяки цьому відбувається зменшення величини тепловтрат через покриття мансарди.

    Дах мансардного типу є оптимальним варіантом, завдяки якому ви зможете збільшити корисну площу будинку, не витрачаючи при цьому багато сил і коштів.

    А побудована таким чином, додаткова кімната буде уособлювати комфорт і затишок.

    Подивіться невелике відео як зробити мансардну дах своїми руками:
