Датчик руху – це прилад, що реагує на переміщення об’єктів. Пристрій представлений у вигляді пластикового корпусу, в якому розміщено вікно з матового скла, що діє за принципом лінзи Френеля.

Всередині короба за лінзою розміщений випромінювач, який передає сигнал до підключеного пристрою, в якості якого виступають лампи.

Принцип дії реєстратора можна описати так: об’єкт, що входить в приміщення, в один час виявляється в зоні реєстрації, датчик передає сигнал лампи, внаслідок чого вона загоряється. Після закінчення деякого часу, після виходу людини із зони видимості, прилад вимикає світло.

Використання датчиків має ряд незаперечних переваг:

  • зниження споживання електроенергії;
  • зручність;
  • функціональність;
  • компактність.

Датчики руху для включення світла   принцип роботи, підключення та регулировк

Види датчиків

За методом прийняття сигналу від об’єкта розрізняють:

  • Активні. Пристрої автоматично випромінюють і фіксують від об’єктів відбитий сигнал. Для їх функціонування необхідно наявність випромінювача і приймача, що ускладнює механізм.
  • Пасивні. Працюють за принципом реєстрації власного випромінювання людини. Порівняно з активними датчиками мають спрощену конструкцію і відрізняються великою кількістю можливих помилкових спрацьовувань.
  • За принципом дії прилади бувають:

  • Ультразвукові.
  • Мікрохвильові.
  • Інфрачервоні.
  • Об’єднані.
  • Ультразвукові пристрої є найпростішими датчиками світла, чинними на високих звукових частотах, невловимих слухом людини. Принцип дії приладу полягає у випромінюванні ультразвуку в навколишній простір у зоні його дії та реєстрації зміни його частот.

    До переваг можна віднести невисоку вартість, стійкість до перепадів температури, підвищеної вологості.

    Недоліками є: невелика дальність дії; спрацьовування відбувається виключно на різкі рухи, розмірений рух людини не викликає спрацьовування пристрою; використання приладів у приміщеннях, в яких живуть тварини, може негативно на них позначитися через сприйнятливості до високочастотного звуку.

    Датчики руху для включення світла   принцип роботи, підключення та регулировк

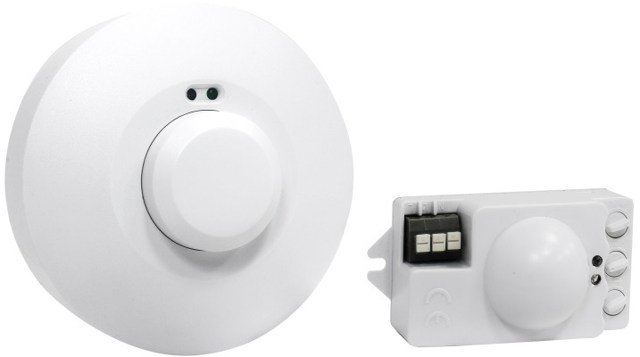

    Мікрохвильовий датчик руху для включення світла

    Мікрохвильові датчики для освітлення є активними пристроями, які випромінюють високі електромагнітні хвилі і приймають відбитий сигнал. На певній ділянці датчик випромінює радіохвилю, що відбивається від предметів, розташованих у зоні його впливу.

    Якщо всі об’єкти, що знаходяться в кімнаті, залишаються нерухомими, і відбитий сигнал має таку ж частоту. При зміні частоти, датчик приходить в дію, що свідчить про рух об’єкта.

    Переваги: компактність, великий радіус дії, висока точність, стійкість до впливу зовнішнього середовища. Недоліки: висока вартість, висока чутливість може викликати помилкові спрацьовування.

    Інфрачервоні датчики приходять в дію при зміні теплового випромінювання в зоні дії. Настроюється в процесі монтажу перевищення рівня порога спрацьовування пристрою приводить до спрацьовування датчика лише в тому випадку, якщо в кут огляду потрапляє людина. Інфрачервоні датчики належать до пасивного увазі приладів.

    Переваги: безпечні для здоров’я людини і тварин, можливість точного регулювання кута огляду, підходять для роботи в приміщеннях і на вулиці. Недоліки: наявність опалювальних батарей, кондиціонерів та інших теплових приладів може провокувати помилкові включення, стійка робота реєстратора здійснюється лише за умови певного діапазону температур.

    Комбіновані датчики можуть поєднувати декілька видів одночасно, наприклад, мікрохвильовий й інфрачервоні датчики. Це поєднання є найбільш ефективним, зокрема, при необхідності у високій точності визначення руху в зоні, що контролюється пристроєм.

    Синхронна робота двох каналів в рази збільшує ймовірність уловлювання переміщення, до того ж датчики ефективно доповнюють один одного, компенсуючи недоліки кожного виду приладу.

    Датчики руху для включення світла   принцип роботи, підключення та регулировк

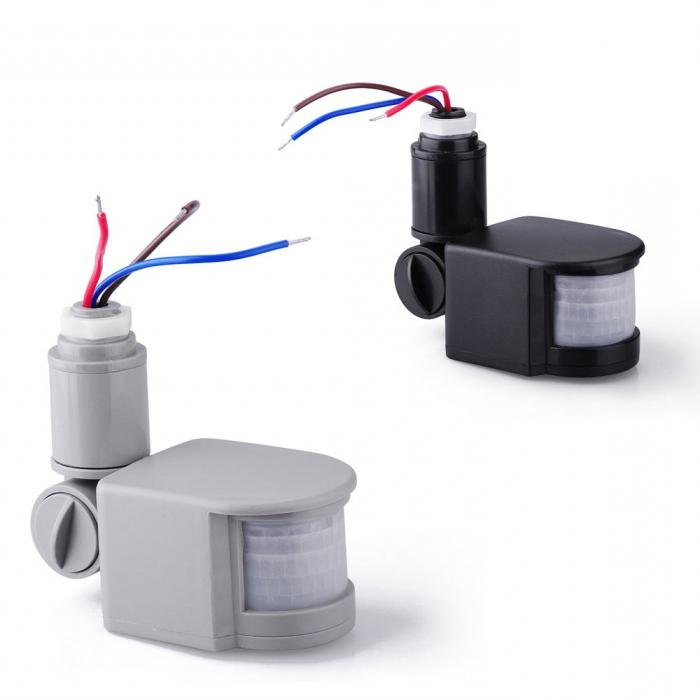

    Інфрачервоні датчики руху для включення світла

    Вибір датчика

    Для правильного вибору реєстратора для автоматичного включення освітлювальних приладів слід ознайомитися з технологією їх дії, а саме:

  • Область застосування. Необхідно попередньо визначити місце установки пристрою (внутрішньої або зовнішньої частини приміщення) з огляду на те, що на ринку представлені пило – та вологозахищений варіанти, а за способом кріплення – настінні, вбудовувані і на опорних власників.
  • Потужність приладу освітлення, до якого буде виконуватися підключення. Це обумовлено тим, що реєстратори мають робочу напругу від 200 Вт і більше. Так, до вуличного світлового приладу доцільно встановити реєстратор з максимальним кутом огляду, а в квартирі встановити більш дешевий варіант. Особливо слід звернути увагу на потужність при планованому поєднанні пристрою з енергозберігаючою лампою. Перед придбанням потрібно розрахувати загальну навантаження і у разі перевищення зазначеної навантаження в інструкції, буде потрібно установка проміжного реле або розподіл навантаження між пристроями.
  • Кут огляду. В приміщеннях або з зовнішньої сторони будівлі (установка виконується на будь-якій із стін) краще всього підійде стандартний датчик, з горизонтальним кутом огляду, рівний 180 градусів і навіть менше. Можна також встановити пристрій, що має два сенсора, сумарний кут огляду яких буде дорівнює 180 градусам. Для забезпечення максимального кута спостереження встановлюють прилад з трьома сенсорами, в даному випадку кут огляду становить 360 градусів. Такі пристрої монтують на стелі.
  • Вид лампи та освітлювального приладу. Використання датчиків можливо з будь-яким типом ламп і світлових приладів. Ринок надає патрони і вимикачі з вмонтованими реєстраторами, які ідеально підходять для застосування в будинку або офісі.
  • Радіус дії. Даний показник характеризує максимальну відстань об’єкту від пристрою, на якому переміщається об’єкт може бути виявлений. Для інфрачервоних сенсорів область дії дорівнює 12 метрам.
  • Двополюсні або триполюсні. Перший вид реєстратора застосовується в поєднанні з лампами розжарювання. Їх під’єднання виконується послідовно. Останні моделі є більш універсальним видом і використовуються з будь-яким типом ламп.
  • Установка і регулювання

    Для підключення приладу руху для освітлення не потрібно спеціальних навичок, для цього достатньо приєднати провід проводки до сигнализатору.

    Щоб надати конструкції естетичний вигляд використовують розподільчий корпус. Кожен пристрій має інструкцію, в якій зазначені певні вимоги щодо монтажу та підключення датчика.

    Вибір місця для установки

    Місце для монтажу приладу руху є важливим моментом для його продуктивної роботи і недопущення помилкових спрацьовувань. Важливо не тільки правильно розрахувати задану зону відстеження, але і захистити пристрій від впливу зовнішніх перешкод, що провокують помилкові включення.

    Не рекомендується встановлювати реєстратор у безпосередній близькості від опалювальних радіаторів, систем кондиціонування, а також тепловими і електромагнітними установками.

    Процес установки

    Монтаж пристрою руху виконується в кілька етапів:

    Датчики руху для включення світла   принцип роботи, підключення та регулировк

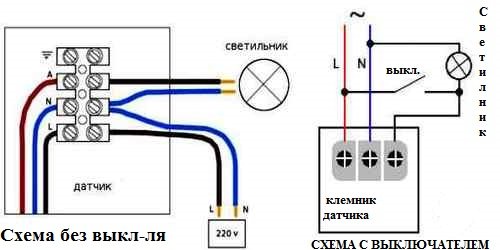

    Схема підключення датчика руху для включення світла

  • Перш за все, слід визначитися зі схемою підключення.
  • Вибирається найбільш підходяще місце для установки, коробку найчастіше кріплять на стелі або в будь-якому кутку приміщення. Якщо монтаж буде здійснюватися на вулиці, необхідно врахувати кут огляду реєстратора, при цьому мертві зони зводяться до мінімуму. Найчастіше місцем установки служить несуча стіна будинку або опора ліхтарі вуличного освітлення на відстані 2-6 метрів від поверхні підлоги.
  • Безпосередньо перед монтажем слід обов’язково відключити електроживлення на ввідному щиті.
  • Керуючись обраної схеми, підключають дроти до затискача для кріплення проводів на коробці датчика і в освітлювальному приладі. Щоб уникнути перетасовки жив рекомендовано дотримуватися кольорове маркування проводів і звертати увагу на позначення над з’єднувальними елементами.
  • Для кріплення датчика до поверхні необхідно повернути запобіжну кришку пристрою за годинниковою стрілкою і зняти її. В результаті проведеної роботи відкривається доступ до кріпильних отворів і гвинтів регулювання.
  • Регулювання

    Для налаштування параметрів реєстратора руху на коробці може розташовуватися 2-4 регулювальні ручки. Поряд з важелями нанесені певні літерні символи, що позначають:

  • LUX – настроювач освітленості, що дозволяє регулювати рівень яскравості світла, при перевищенні якого пристрій не буде реагувати на рух. Даний параметр виключає можливість спрацьовування приладу в денний час доби.
  • TIME – настроювач таймера, з допомогою якого встановлюється тривалість роботи лампи після реагування пристрої. Вихідний показник – мінімальна тривалість. Відлік часу починається після припинення пересування об’єкта, при цьому, якщо він відновив рух, таймер в автоматичному режимі починає перезапуск. Наприклад, таймер виставлений на 2 хвилини. У приміщення заходить людина і залишається протягом 10 хвилин – протягом цього часу в кімнаті буде горіти світло. Після того, як чоловік покинув приміщення, таймер приходить в дію, і освітлення буде працювати ще 2 хвилини. Мінімальний час установки таймера становить 5 секунд, максимальна – 4 хвилини.
  • SENS – регулятор чутливості. Вимагає установки в разі необхідності контролю певної частини приміщення. Дозволяє встановлювати відстань, з якого датчик приходить у дію. Граничний показник складає близько 12 метрів.
  • MIC – настройка чутливості мікрофона. По суті — це прилад, що реагує на шум. Однак, із-за низької стійкості до шумовим перешкодам використовується вкрай рідко, так як будь-який зовнішній звуковий подразник може спровокувати спрацьовування пристрою.
  • Вартість

    Ціна на прилади руху залежить від країни-виробника, технічних характеристик, способу отримання сигналу і принципу дії пристрою.

    Нинішній ринок надає кілька провідних виробників, при цьому більшість заводів розташовано на території Китаю. Є також російські виробники, які збирають прилади з китайських запчастин в нашій країні. Ціна таких моделей трохи вище, але гарантійний термін відповідно теж вище.

    Враховуючи, що технічні параметри практично ідентичні за даними техпаспортів, вітчизняні моделі вуличного типу більш стійкі до впливу низьких температур.

    Середня ціна реєстратора становить, рублів:

  • Ультразвуковий — 550 рублів.
  • Мікрохвильовій – 810 рублів.
  • Інфрачервоний – 625 рублів.
  • Бліц-поради

  • Корпус приладу виконаний з пластика, тому його слід берегти від механічних пошкоджень. З особливою обережністю необхідно звертатися з лінзою, яка є найважливішим елементом оптичної системи пристрою.
  • При установці приладу на вулиці слід врахувати, щоб реєстратор не піддавався впливу прямих сонячних променів і атмосферних опадів. Фахівці рекомендують облаштувати захисні козирки.
  • Слід взяти до уваги, що датчики несприйнятливі до рухові в напрямку до них, у таких випадках він не спрацьовує. Тому розташовувати його в кімнаті над дверима, що знаходиться з протилежного боку по центру не доцільно.
  • Не всі реєстратори руху для освітлення працюють зі світлодіодними і люмінесцентними лампами. Безперебійно працюють пристрої на звичайних електромеханічних реле. Тому перед його придбанням бажано отримати у продавця вичерпну інформацію щодо даної особливості.
