Цоколь є невід’ємною частиною будь-якої будови. Він являє собою проміжну конструкцію між підставою і стінами.
Функціональне призначення
Навіщо потрібен цоколь із цегли на фундамент? Цей елемент будівлі виконує кілька функцій:
- захист стін від згубного впливу кліматичних умов;
- запобігання вбирання грунтової вологи;
- сприйняття навантажень від несучих стін;
Види цокольних конструкцій

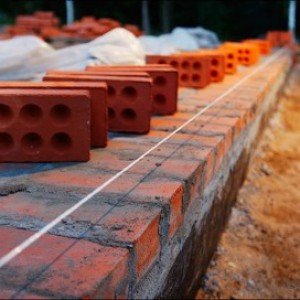

фундамент цоколя з цегли
Класифікація заснована на ступені виступання щодо стін будівлі. Цоколь фундаменту з цегли розрізняють на три основні види:
- втоплені;
- в один рівень;
- виступаючі;
Перший вид є оптимальним, якщо глибина западання не менше 5 див. Така особливість цокольного споруди запобігає попадання опадів в місцях з’єднання зі стінами.
Вкрай рідко зустрічається виконана в один рівень кладка цегли на фундамент. Цоколь з виступаючою частиною потребують додаткового захисту. Для цього необхідно передбачити злив і виконати якісну обробку. В іншому випадку будова буде руйнуватися під впливом атмосферних опадів. Така конструкція доцільна в тих випадках, коли потрібне додаткове утеплення підвального приміщення.
Технологія укладання

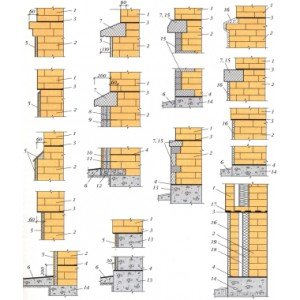

цегла для цоколя фундаменту
Для такої відповідальної конструкції необхідно визначитися з тим, який цегла на цоколь фундаменту, приготувати всі необхідні інструменти, вивчити всі нюанси технологічного процесу. В якості основи може бути використаний монолітний, стовпчастий або стрічковий варіант. Розглянемо найпоширеніший випадок, коли виконується цоколь із цегли на стрічковий фундамент. Технологія укладання являє собою кількох етапів.
Вибір матеріалу
Він повинен володіти хорошими механічними властивостями:
- висока міцність;
- низька поглощаемость вологи;
- морозостійкість.
Яка цегла краще для цоколя фундаменту? Необхідним параметрам відповідають наступні види:
- повнотіла червоний;
- кислототривкий;
- клінкерна.
цеглу для цоколя види
Керамічна повнотіла блок вважається універсальним будівельним матеріалом. Його використовують для зведення різних будівель. Він відмінно поводиться в умовах підвищеної вологості та відповідає характеристикам міцності.
Кислототривкий продукт виготовляється за спеціальною технологією. Він витримає навантаження будинку будь-якої висоти. Цегляний блок має високу щільність і тому практично не вбирає вологу. Для виготовлення використовується спеціальна глина і добавки, що обумовлює його високу вартість. Застосовуючи цей матеріал, ви отримаєте цоколь із цегли на стрічковий фундамент, ціна якого буде в кілька разів перевищувати розглянуті вище варіант.
Клінкерна блок є високоякісним продуктом. Він відповідає всім вимогам, що пред’являються. Крім того, йому властивий красивий зовнішній вигляд, який не змінює під впливом будь-яких температурних режимів і навантажень.
ВАЖЛИВО! Для цокольної споруди необхідно використовувати тільки нові вироби, будівництво вже використаних блоків неприпустимо.
Визначення кількості матеріалу
розрахунок цегли на цоколь
Приблизна кількість одиниць можна визначити, виконавши розрахунок цегли на цоколь фундаменту на 1 квадратний метр. Для кладки в половину каменю це значення буде дорівнює – 1:0,065:0,025=61,5 штуки.
Якщо ширина кладки складає півтора блоку отримане значення необхідно збільшити в три рази. При ширині в два блоки кількість збільшується в чотири рази.
Потім необхідно визначитися якої висоти буде цокольна конструкція, і розрахувати необхідну кількість рядів. У цьому розрахунку слід враховувати ширину швів, яка включається в загальний розмір висоти.
на багатьох будівельних сайтах пропонуються автоматичні розрахунки необхідної кількості матеріалу. Для цього ви вводите свої параметри, за якими проводиться визначення кількості цегельних виробів.
Виставлення кутів конструкції
схема викладення кутів цоколя
Після того як готовий фундамент під цоколь із цегли і зроблена гідроізоляція можна приступати до першого етапу будівництва. Він полягає в правильному укладанні кутів. Від цього буде залежати міцність усього будови.
Виконуються роботи в такому порядку:
Укладання

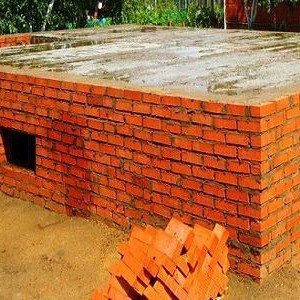

схема викладення цоколя
Щоб правильно зробити цоколь із цегли на стрічковий фундамент, необхідно дотримуватися кількох вимог технології:
- розмір вертикальних швів дорівнює – 10 мм, горизонтальних – 12 мм;
- обов’язкова перев’язка рядів;
- якщо буде передбачено утеплення, укладання виконується в 1,5 каменю;
- при відсутності теплоізоляційного шару кладка ведеться в два каменю.
На малюнку представлений цоколь із цегли на стрічковий фундамент, фото показує, як виконується перев’язка при ширині стін у півтора блоку. Проводиться чергування точкових і ложкових сторін, зі зміщення точкових сторін на чверть, а ложкових – у половину блоку.
Якщо ширина облаштовується у два блоки, перев’язка ведеться за іншою технологією. Перший ряд викладається тичкова стороною на всіх сторонах будинку. Дві збіжні в прямий кут стіни з’єднуються поворотом, а порожній простір заповнюється обрізаними частинами. На наступному ряду укладання зовнішньої і внутрішньої версти проводиться ложковимі сторонами, а внутрішній простір заповнюється камінням, покладеними поперек стіни. В додаток можна подивитися, як виконується цоколь із цегли на стрічковий фундамент, відео таких робіт наведено нижче.
Ми визначилися, як класти цоколь із цегли на фундамент. Тепер можна приступати до наступного етапу.
Гідроізоляція
Для того щоб надійно захистити будівлю від впливу вологи необхідно передбачити гідроізоляційний шар. Для цього можна використовувати руберойд, викладений у два ряди. Рівень укладається гідроізоляції повинен знаходитись нижче передбачуваного підлоги.
Якщо у вас ще залишилися питання, рекомендуємо подивитися дане відео:
