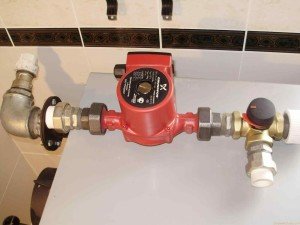

Циркуляційні насоси для систем опалення: технічні характеристики та інструкція вибору

Покладатися сьогодні на централізоване опалення не варто, оскільки його ефективність дуже низька. Замість цього багато воліють встановлювати автономне опалення. Головним елементом такої системи виступає насос. Сучасний циркуляційний насос для опалення буває декількох видів, має свої переваги і особливості. Сьогодні поговоримо про нього докладніше.

Зміст статті

1 Чому він?
2 Види
- 2.1 Сухі
- 2.2 Мокрі
3 Як вибрати
4 Установка

Зміст

Чому він?

Установка такої помпи у систему природної циркуляції дозволить отримати низку переваг, серед яких:

Ефективна та швидка процедура прогрівання. Примусова циркуляція змушує котел витрачати менше енергії на перший запуск, він не порушує і не прогріває відразу великий об’єм води. Процес йде поступово. Хвилин через 10 батареї в будинку будуть гарячими;
Економія енергоносія. Це досягається за рахунок низьких витрат на перший пуск, а також зменшення темпу охолодження теплоносіїв. Котел трохи підігріває рідина по мірі необхідності, а тому енергії витрачається мінімум. Незважаючи на роботу циркуляційного насоса опалення, все одно різниця в економії енергії величезна;
Не утворюються повітряні пробки. Рідина циркулює швидко, тому повітря миттєво видаляється з системи;
Тепло розподіляється рівномірно по всіх кімнатах;
Автоматичні моделі мають технічні характеристики, завдяки яким підтримується автоматична робота опалення, або працює згідно заданому режиму;
Тиха робота і високий ККД. Тут слід вибрати те, що для вас важливіше — сухий або мокрий тип насоса. Про їх характеристики ми поговоримо пізніше;
Тривалий термін експлуатації. Система може функціонувати довгі роки, не вимагаючи відходу, профілактики та ремонту. Навіть якщо опалення дало збій, ремонт циркуляційних насосів для опалення не складе великих проблем;
Незамінність. Практично всі сучасні системи опалення працюють на циркуляційних насосах. Альтернатив їм не існує. Підключіть тільки дбж до пристрою і запускаємо в роботу. Якісний дбж, тобто джерело безперебійного живлення, потрібно для захисту від перевантажень, і для забезпечення захисту інших електроприладів в будинку.

Види

Існує два види циркуляційних насосів для систем опалення:

Сухі;
Мокрі.

Кожен з них характеризується певними перевагами і недоліками, вимагають установки дбж і певного догляду. Розглянемо їх окремо.

Сухі

До сильних сторін такої помпи відносять:

Обладнання не контактує з перекачуваним середовищем, що дозволяє продовжити термін експлуатації;
Кожна деталь підігнана з особливою ретельністю, стики оброблені, захищені від витоків;
Міняти ущільнювальні кільця потрібно раз у 3 роки, а сальникові ущільнювачі слід міняти перед кожним новим сезоном опалення;
ККД насосів такого типу може досягати 80 відсотків;
Їх монтують вертикально і горизонтально, але це не впливає на характеристики роботи.

Але є і слабкі сторони:

Пристрої досить галасливі, тому для їх установки потрібно окреме, віддалене від житлових кімнат приміщення;
Ущільнювачі потребують періодичної мастилі;
Насос чуйно реагує на якість теплоносіїв. Він не прослужить довго, якщо вода має багато бруду і домішок.

Мокрі

До сильних сторін циркуляційних насосів для опалення мокрого типу відносять:

Для роботи пристрою не потрібно мастило, яка захищала б його від перегріву. За це відповідає вода, в яку занурений елемент помпи. Одночасно з цим відбувається мастило валу;
Придбання запчастин обійдеться не дорого;
Термін експлуатації досить тривалий;
Монтувати і обслуговувати насос можна самостійно;
Не виробляє багато шуму.

Що стосується мінусів, то вони наступні:

Монтаж устаткування можливий виключно в горизонтальній площині;
Максимальний показник ККД — 50 відсотків, але зазвичай становить 30 відсотків;
Нещільності в насосі можуть спровокувати утворення витоків теплоносія.

Як вибрати

Найчастіше дбж пропонується вже разом з насосом. Але якщо він відсутній, тоді дбж обов’язково доведеться придбати окремо. Без нього ваше обладнання в будинку буде перебувати під загрозою.

Але основними факторами вибору насоса є:

Напір в системі насоса;
Витрата теплоносія;
Продуктивність насоса.

Напір. Його правильно підібрати можна шляхом розрахунку гідравлічного опору. На нього впливає розмір, довжина труб, чисельність поворотів, звужень в системі. Напір повинен зуміти подолати опору.

Витрата. Його потрібно підібрати на основі навантаження опалювальної системи. Визначити це самостійно досить важко, тому краще відразу звернутися до фахівців.

Потужність. Виходячи з суворості нашої зими, на кожен квадратний метр площі будинку потрібна потужність 120 Вт. Якщо ви живете в теплому регіоні, тоді вистачить 100 Вт.

Краще всього вибирати саморегулюючі моделі насосів, оскільки вони здатні самі адаптуватися під умови експлуатації. Їх легше підібрати все, при цьому ціна не суттєво перевищить вартість звичайних моделей. Переконайтеся, що до нього передбачений надійний дбж, що відповідає за стрибки навантаження.

Установка

Якщо вибрати насос, а також підібрати до нього дбж не складе особливої праці людині без досвіду, але установка обов’язково здійснюється фахівцями. Це не заважає вам ознайомитися з основними правилами монтажу.

Встановлення здійснюють на лінії зворотного типу. Робиться це у котла, але там, де спостерігаються найнижчі показники температури теплоносія. Але якщо будинок має площу менше 200 квадратних метрів, то це правило вважається умовним. Пояснюється таке явище незначною різницею температури у подачі і на зворотному припливі.

Монтаж помпи проводиться з дотриманням одного важливого правила — стрілка на корпусі збігається з рухом води в системі, тобто теплоносієм. Насос обв’язують двома запірними кранами, фільтром грубої очистки на виході і зворотним клапаном. Останній елемент потрібен, якщо система передбачає використання гідроакумулятора.

Всі різьбові з’єднання обробляються герметиками, щоб установка не давала текти.

Якщо система опалення має комбіновану циркуляцію, тоді передбачається встановлення додаткового байпаса. Він монтується паралельно щодо насоса. З його допомогою можна переключити систему на природний режим циркуляції, якщо потрібно виконати ремонт помпи.

Не забудьте вибрати підходящий дбж для насоса і всієї системи, що дозволить уникнути багатьох неприємностей в процесі експлуатації.

Коли насос встановили горизонтально, його заповнюють теплоносієм, відкривають центральний гвинт, тим самим виводять надлишки повітря.

Виконання монтажу — це все-таки прерогатива фахівців, що володіють необхідним досвідом і знаннями. Ви можете грамотно підібрати насос, орієнтуючись на наші рекомендації і поради.

Не варто доводити свою спроможність як майстра, якщо дійсно ніколи не мали справи з системою опалення. Це потягне за собою непередбачувані наслідки, найлегшим з яких може виявитися вихід з ладу циркуляційного насоса. А сьогодні такий агрегат коштує від 60 до 230 доларів. На ціну впливає багато чинників, починаючи від потужності і продуктивності, закінчуючи матеріалом виготовлення корпусу.
