Для того щоб спорудити цегляну піч необов’язково звертатися за допомогою до фахівців, можна вибрати нескладну конструкцію пічної кладки і виконати роботу самостійно. І мета цієї статті вам в цьому допомогти.
Зміст:
- 1 Види дров’яних печей
- 2 Будівельні матеріали:
- 3 Чавунні деталі:
- 4 Монтаж печі (покроково)
- 5 Схема викладення печі (порядовка)
- 6 Просушка
- 7 Уточнююча інформація по роботі з порядовой кладкою цегли
- 8 Що потрібно врахувати при будівництві дров’яної печі
- 8.1 Наші рекомендації:
Існує безліч печей, розрізняються по конструкції, розміром і призначенням.
Приклади дров’яних цегляних печей
А для того щоб правильно підібрати необхідний варіант, потрібно врахувати наступні вимоги:
- розмір печі залежить від обсягу опалювального приміщення;
- для монтажу опалювальної системи необхідно достатньо місця;
- піч розташовують так, щоб вона створювала теплову завісу, що надходить в приміщення холодного повітря (ближче до входу, найчастіше у капітальної стіни);
- важливо забезпечити легкий доступ до печі з усіх сторін, це необхідно для своєчасного очищення димоходу і контролю за роботою опалювальної системи в цілому.
Види дров’яних печей
Вулична цегляна двухкомфорочная дров’яна піч
По моделі конструкції дров’яні цегляні печі для опалення будинку поділяються на російську, голландку і піч-шведку. Ці три моделі найзатребуваніші з усіх наявних. А по безпосередньому призначенню виділяють печі з варильною панеллю, опалювальні і опалювально-варильні. Вулична цегляна двухкомфорочная дров’яна пічнайчастіше використовується в особистих підсобних господарствах для приготування кормів, нагріву води, і лише в деяких випадках — для приготування їжі.
Піч виготовлена для опалення приватного будинку, значно відрізняється від печі для дачі, в якому проживання здійснюється лише в дачний сезон, а опалення потрібно лише ранньою весною і пізньою осінню. У зв’язку із збільшеною популярністю мати у власності присадибну ділянку, представляємо вашій увазі фото різних варіантів цегляних дров’яних печей для дачі.
Незважаючи на складність конструкції цегляної дров’яної печі, її можна без особливих зусиль спорудити самостійно. Для цього необхідні певні будівельні матеріали, чавунні деталі та інструмент.
Будівельні матеріали:

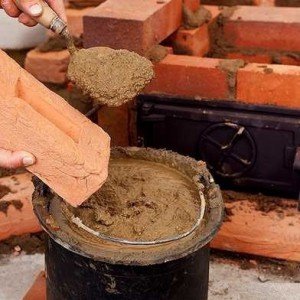

будматеріали для кладки печі
Чавунні деталі:

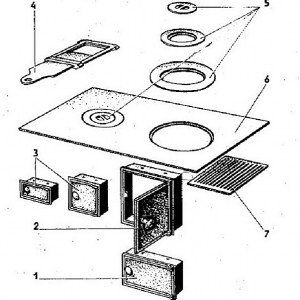

чавунні деталі для кладки печі
- дверцята для топки;
- піддувальна дверцята;
- варильна панель (залежно від обраної конструкції печі);
- колосники (чавунна решітка всередині печі, що знаходиться між топкою і піддувалом);
- засувки для димоходу.
Інструмент:
Монтаж печі (покроково)

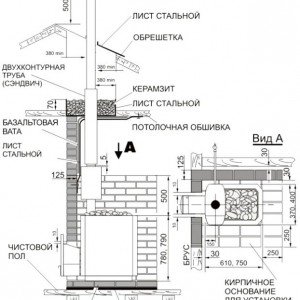

схема дров’яної печі для монтажу
Перед початком робіт з викладення цегляної дров’яної печі необхідно підготувати підставку, яка позбавить підлогу від надмірного навантаження і перегріву. Вона складається з декількох шарів: фанера, оброблена складом проти гниття (товщиною не менше 4 мм), базальтовий картон, ацеит (8 мм) і оцинковка (0,7 мм). Для захисту стіни від перегріву необхідно спорудити тепловий екран з листа ацеита, базальтового картону і оцинковки.
Для початку обговоримо особливості монтажу основних деталей конструкції: пічних дверцят, колосника, засувки для димоходу.
Монтаж пічних дверцят здійснюється наступним чином: чавунні деталі дверцята топки і піддувала кріплять до цегельній кладці за допомогою сталевого дроту та розчину, але надійніше буде використання рамки з нержавіючої сталі, яка відповідає розміру отвору для дверки топки і піддувала.
Колосники встановлюють у топкове відділення, з урахуванням розширення при нагріванні, між ними залишають зазор не менше 5 мм. Вони кріпляться на двох чавунних або сталевих пластинах товщиною не менше 6 мм Колосники встановлюються таким чином, щоб нічого не перешкоджало їх заміні.
Для установки пічної засувки необхідно забезпечити її входження в цегляну кладку не менш ніж на 20 мм, під неї постелити рамку з базальту.
Відео по цегляній кладці дров’яної печі:
Схема викладення печі (порядовка)
Для кожного виду дров’яної печі існує своя схема викладення цегли (порядовка), дотримуючись якої можна легко і якісно виконати роботи по монтажу. Але для більшої впевненості, рекомендується пару пробних рядів викласти без розчину. Це необхідно для того, щоб прикинути необхідну кількість цеглин і перевірити правильність схеми порядовки. І найкраще таку «примірку» проводити протягом всієї роботи.
порядовка печі -шведки
Розглянемо варіант порядовки, що використовується при викладенні печі-шведки. Отже, приступимо.
1 ряд — на дно конструкції майбутньої печі укладаємо необхідного розміру лист руберойду, на нього шар піску не більше 10 мм завтовшки, необхідно стежити за тим, щоб основа була строго горизонтальної. Викладаємо кути конструкції.
2 ряд — за допомогою сталевого дроту та розчину встановлюється піддувальна дверка.
3 ряд — викладаємо цеглу таким чином, щоб цегла нового ряду перекривав стик цеглин попереднього ряду. З правої сторони кладемо смужку з металу розміром: ширина — 40 мм, товщина не менше 4 мм, довжина — 400 мм
4 ряд — необхідно встановити пару металевих куточків, вертикальні полиці яких звертають вниз і заводять у шви цегельної кладки. Далі виробляємо монтаж колосника.
5 ряд — необхідно стесати кути цеглин цього ряду, що безпосередньо примикають до колоснику, на 70-80 мм.
6 ряд — починаємо установку чавунної дверцята для топки, кріплення відбувається за рахунок сталевого дроту та розчину, але щоб цегляна кладка не руйнувалася від нагрівання чавуну, рамку дверки потрібно обмотати азбестовим шнуром.
7 ряд, а також 8 і 9 ряди — продовжуємо обкладати дверцята топки, необхідно стежити за товщиною горизонтальних швів, вони не повинні перевищувати 5 мм, у підсумку потрібно домогтися того, щоб 9 ряд кладки за рівнем збігся з верхньою стороною рамки топкової дверки.
10 ряд — викладається згідно зі схемою, що полягає в перекритті цеглою нового ряду стиків попереднього.
11 ряд — викладаємо ряд повністю, а зверху поміщаємо дві смуги з сталі, що мають такі розміри: ширина — 45 мм, товщина — 4 мм, довжина на менше 400 мм.
12 ряд — цілий цегла укладається з лівого боку на сталеві смуги, а з правого поміщають два цегли розміром 3/4 частини від цілого, таким чином, необхідно домогтися відповідності розміру отриманого отвору з розміром варильної панелі з однією конфоркою. По всьому краю отриманого отвору викладаємо азбестовий шнур, попередньо змочений у воді та розчинах. Панель кріпимо за допомогою сталевого дроту, перевіряємо горизонтальність рівнем.
13 ряд — укладаємо цеглини по задній стороні варильної панелі, при цьому залишаємо тепловий зазор не менше ніж 10 мм, який надалі засипається піском.
14, а також 15, 16 і 17 ряди — викладаються згідно зі схемою порядовки. Стінку, яка знаходиться зліва від варильної панелі, вирівнюємо по висоті з усієї кладкою. Для спорудження перекриття над варильною панеллю, на цегляну кладку 17 ряду поміщаємо три куточка довжиною приблизно 600 мм і три смуги з міцної сталі, довжиною не менше 300 мм
18 ряд — за допомогою цегляної кладки здійснюємо перекриття варильної камери, ретельно заповнюючи шви розчином.
19 ряд — з правого боку в цегельній кладці необхідно залишити отвір розміром в половину цегли, призначений для чищення печі.
20 ряд — при викладанні ряду, у вищевказаний отвір встановлюємо «вишібной» цегла на цеглу цього ряду кріпимо пластину з сталі розміром 140 мм кожна сторона, це необхідно для зигзагоподібного руху газів в димовому каналі, що, в свою чергу, забезпечить рівномірне прогрівання всіх стін печі.
21 ряд починається викладання перегородок, що розділяють опускні та підйомні димові канали.
22 ряд — викладаємо ряд цегляної кладки і встановлюємо ще одну пластину зі сталі з аналогічними розмірами (див. 20-й ряд).
23 ряд — цегляна кладка повинна відповідати схемі порядовки.
24 ряд — на цеглу цього ряду встановлюється остання сталева пластина для забезпечення зигзагоподібного руху газів в димовому каналі.
25 ряд — на готовий ряд розміщуємо лист зі сталі з вирізаним отвором в місці розташування димового каналу. Лист кріпиться за допомогою сталевих смуг.
26 ряд — викладаємо цегельну кладку згідно зі схемою порядовки, після чого встановлюємо засувку для димоходу.
27 ряд — викладається суцільний ряд з отвором для димоходу.
28 ряд — є останнім поруч печі, після чого перевіряються всі шви цегельної кладки на заповненість для забезпечення повної герметичності.
29 ряд — викладається труба, що проходить через дерев’яне перекриття даху. Та при монтажі труби необхідно виконувати всі правила протипожежної безпеки, використовуючи спеціальний матеріал.
Відео кладки печі шведки з трьома режимами топки:
Відео кладки печі «Шведка» з каміном конструкції А. В. Рязанкина:
Відео кладки опалювальної варильної печі-шведки:
Відео по кладці печі-шведки з лежанкою:
Відео по кладці печі-шведки з каміном:
Пристрій і кладка опалювально-варильної печі типу шведка:
Піч Шведка А Бацулина двухколпаковая з духовкою відео кладки:
Просушка

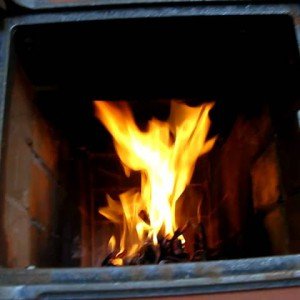

просушування печі
Після виконання всіх робіт з монтажу цегляної дров’яної печі, спорудженої для обігріву будинку, необхідно провести її просушування:
- природна просушування триває протягом 6-8 днів, для цього необхідно відкрити всі засувки дверцят, волога буде випаровуватися природним шляхом;
- примусове сушіння полягає в спалюванні невеликої кількості дров при закритій лише топкової дверке, така просушування триває близько 10 днів з щоденним збільшенням кількості спалюваних для просушування, дров.
Робота по спорудженню дров’яної цегляної печі закінчена і це не настільки складно, як може здатися на перший погляд. Потрібно чимало зусиль і часу, але мета виправдовує засоби. Можливо, після прочитання вищевказаної інформації могли виникнути питання, тому уточнимо ще раз деякі моменти.
Уточнююча інформація по роботі з порядовой кладкою цегли

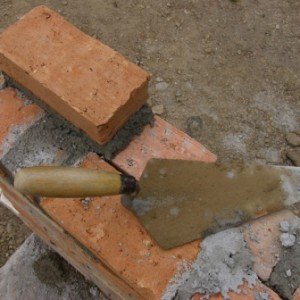

кладка печі
- роботу з викладення печі необхідно починати з кута;
- цегла нового ряду, завжди повинен перекривати стик цеглин попереднього ряду;
- дверцята піддувала, топки і колосник, встановлюють і закріплюють на конструкції за допомогою сталевого дроту;
- у утворилося за колосником простір заливають розчин, що використовується для кладки цегли;
- важливо пам’ятати, що топку необхідно викладати, спеціально для цього призначених, цеглою;
- варильну панель, у разі якщо вона використовується при монтажі, краще укладати на металевий куточок, зварений в єдину раму, це дозволить конструкції бути більш міцної;
- димова труба і димар споруджується печі, повинні мати однаковий розмір отвору.
Ще інформацію про будівництво великої російської печі читайте за посиланням.
Що потрібно врахувати при будівництві дров’яної печі
кладка печі поради
- необхідно забезпечити повну безпеку експлуатації дров’яної цегляної печі, призначеної для опалення приватного будинку;
- обов’язкова герметичність швів цегляної кладки, інакше дим буде надходити в приміщення;
- якщо піч димить під час розтоплення це може бути наслідком недостатньої тяги, тому необхідно перевірити не закрита засувка або прочистити димохід;
- димохід необхідно чистити не менше одного разу на рік;
- підстави для цегляної дров’яної печі,призначеної для обігріву будинку, доцільніше всього використовувати силікатна цегла марки М-150;
- вчасно монтажу цегляної печі, необхідно надягати спеціальні окуляри і маску для захисту від пилу та механічних пошкоджень.
Рекомендуємо до перегляду на нашому сайті відео на тему «цегляна піч опалювальна дров’яна своїми руками». Ви в черговий раз переконайтеся, що немає нічого неможливого, головне-поставити перед собою ціль і йти до неї.
І нехай у вашому домі завжди буде тепло і затишно!
Кладка опалювально-варильної печі своїми руками відео:
