Піч даного типу являє собою компактну конструкцію, що зручно обустраивающуюся в будинку будь-якого типу, починаючи від дачного будиночка — і закінчуючи житловим цілорічно.
Зміст:
- 1 Плюси печі такого типу
- 2 Піч Малютка своїми руками
- 3 Особливості кладки печі Малютка
- 3.1 Наші рекомендації:
Малютка складається з екологічно чистих матеріалів, таких як червоний керамічна цегла або вогнетривка шамотна цегла. Прототип Крихітки являє собою модернізована пічка-шведка, завдяки своїм конструктивним особливостям, легко піддається модифікації; значно рідше зустрічаються ковпакові прототипи.

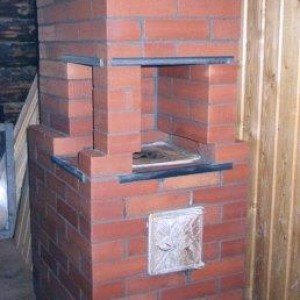

Ось як виглядає піч-малютка
Від свого прототипу піч Малютка з цегли зберігає винятково висоту – глибина і ширина легко що варіюються величинами.
Інструменти для будівництва печі повинні бути готові до початку будівництва
Для створення даної печі вручну, знадобляться наступні інструменти і матеріали:
Тепер можна приступати докладного розгляду будівництва печі Малятка і її переваг.
Плюси печі такого типу
Малятко, є, по суті, міні-каміном, займає мінімальну для обігрівальної печі територію – лише 0,4 кв. метра. Вона має просту конструкцію, зібрати яку під силу будь-якому новачкові, а замість цілої системи обігрівальних каналів в ній функціонує паливний ковпак.
Печі-малятка володіють поряд незаперечних переваг
Піч даного типу не вимагає під себе потужного додаткового фундаменту, але з легкістю здатна обігріти кімнату площею до 35 кв. метрів. Для досягнення цього ефекту в міжсезоння її можна топити всього один раз за добу, а в холодну пору року – 2 рази за день.
Піч Малютка економічна і може використовувати для своєї роботи як дрова, так і антрацит, вугілля та інші види начинки.
В разі того, якщо майбутня цегляна піч Малятко буде топитися виключно дровами, в її будові можна використовувати червона цегла, однак під будівництво камери топливника і топки підійде тільки цегла будівельний і вогнетривкий.
Піч Малютка своїми руками
Перед початком безпосереднього зведення печі слід продумати її розташування – виключається як примикання до двох зовнішніх стінах будівлі, так і її розташування у центрі приміщення – у вигляді необґрунтованої теплової втрати і неефективного розподілу нагрітого повітря.
Детальна схема печі-крихітки
Крихітка потребує під себе не потужний, але хороший додатковий фундамент. У разі наявності під підлогою водогрійного або електричного опалення, піднімається вся стяжка – у разі відсутності під підлогою їх за допомогою болгарки з алмазним диском вирізається прямокутник підлоги по периметру майбутньої печі.
Викопується яма глибиною 350 мм, що володіє максимально вирівняними краями. У неї засипається піщана подушка висотою 70 мм, яка після заливки водою залишається до висихання на кілька діб.
Арматурна решетування складається з дванадцяти прутів зі 100 – міліметровим кроком, звареними в два шари хрест-навхрест. Слідом створюється максимально ідентична їй решітка. Обидві вони скріплюються арматурними прутами в місцях стиків – і за ним же зварюються.
В процесі виготовлення бетонного розчину тільки цемент М300 зможе забезпечити оптимально міцний для Малятка фундамент. Залитий фундамент необхідно закінчити за 50 мм до рівня підлоги, щоб уникнути виникнення в подальшому у нижній частині печі прошарку холодного повітря.

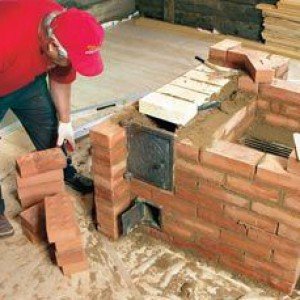

Особливості кладки печі Малютка

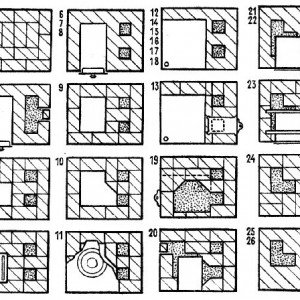

Порядовка пічки-крихітки. Роздрукуйте схему перед початком кладки.
Щоб звести кладку Крихітки власноруч, крім цегли і руберойду знадобляться такі матеріали як: смуга сталева, розчин вода-глина-пісок, кельма, рівень та фольга.
Для запобігання відходу тепла під підлогу будівлі, фундамент майбутньої печі застеляється фольгою.
- На наборі 1 і 2 рядів цегли після кладки кожного з них рівнем обов’язково проводиться контроль рівності їх розташування. Це потрібно з огляду на маленькій площі самої печі, а значить, правильного розподілу тиску на кожен її несучий цегляний елемент.
- На 3 ряду з лицьової сторони набирається піддувало, має габарити в два рази вже топкових. На 4 рядку в нього вставляється вікно. Внутрішня поверхня піддувала перекривається колосником.
- 5 ряд, що представляє кругову кладку, фіксує всі конструктивні елементи і металу.
- 6 ряд формує топковий вікно і топку, на яке на 7 рядку відбувається установка дверей.
- 8 ряд перекриває топку стальною смугою, розташованої з фасадної сторони.
- З 9 по 11 ряд набирається кругової кладкою.
- З 12 по 14 ряди задня стінка повертається «на бік», кладка йде на розширення двох маленьких пазів.
- На кладці 15 ряду на задній і бічній стінці формується витягнутий вертикальний колодязь; в центрі кладеться головний опорний цегла, основа майбутньої колони. Кладка триває і 16 ряд, на якому колона викладаються двома перпендикулярними сталевими смугами.
- 17 ряд відокремлює всі утворилися колодязі один від одного, отримуючи 4 довгастих — вздовж стін — і 1 центральний квадратний.
- З 18 по 22 ряди являють собою аналогічну кладку.
- На 23 ряду колодязі утворюють «Г»-подібна подібність, у наступному рядку — теж.
- На 25 ряду бокові колодязі закриваються цеглою. З 26 по 28 – зовнішні габарити кладки порівнюються з розміром труби.
- На 29 ряду ставиться заслін, а з наступного ряду відбувається формування і висновок димохідної труби.
Таким чином, зовсім нескладно виконати зведення печі крихітки своїми руками.
Рекомендуємо до перегляду відео за кладці печей своїми руками:
