Будуємо альтанку з мангалом і коптильнею своїми руками

Зміст:

Де і з чого будувати альтанку з мангалом
Варіанти конструкції фундаменту і альтанки з коптильнею і мангалом
Коптильня з холодильника, мангал і коптильня в альтанці

Альтанка з мангалом і коптильнею

Створення інфраструктури для відпочинку на ділянці включає облаштування місць, де ви можете не просто посидіти, а й прийняти гостей і приготувати їжу. Альтанка з мангалом — одне з таких рішень. Але завжди є можливість зробити набагато більше, поєднати кілька варіантів, наприклад, додати функції — коптильня гарячого копчення своїми руками може бути складовою частиною мангала в альтанці.

Зміст

Де і з чого будувати альтанку з мангалом

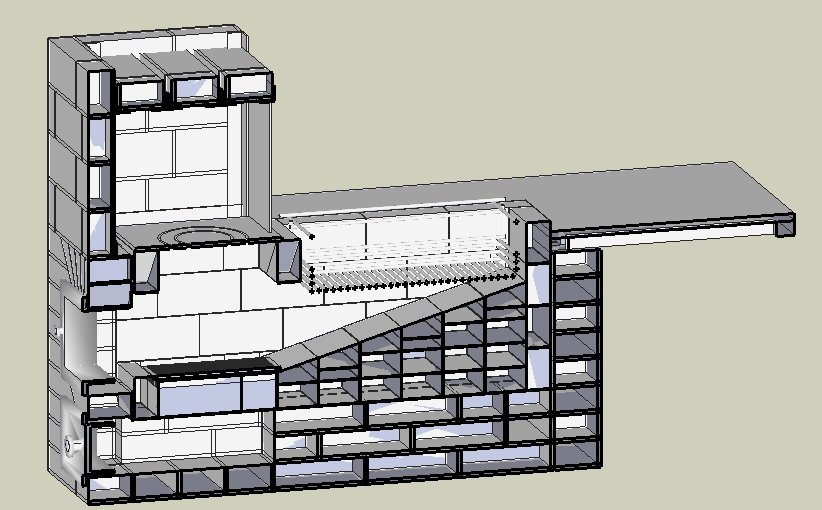

Схема мангалу-коптильні з обробним столом з цегли

Реалізація цього плану вимагає деяких навичок, насамперед, ретельного планування, оскільки у проекті слід врахувати кілька важливих аспектів:

вибір місця — він залежить від розташування зони відпочинку на вашій ділянці, але необхідно врахувати напрям догляду диму. Під час використання коптильні і мангала дим не повинен наповнювати кімнати у вашому домі і у сусідів;
конструкція альтанки повинна відповідати вимогам пожежної безпеки і давати можливість вбудувати в основу фундамент для мангала і коптильні;
альтанка повинна обладнуватися місцем для зберігання дров і надійним електричним освітленням;
в альтанці необхідно створити місце для розміщення гостей і прийому їжі.

Альтанку можна будувати з бетонних деталей, цегли, дерева, при цьому вага споруди буде сильно розрізнятися, а це значить, що потрібно створювати під нього фундаменти різного типу. Ще одна деталь — альтанки з мангалом і коптильнею потрібно обладнати димар або принаймні прийомну лійку для диму, а дерев’яну конструкцію доведеться додатково захистити від загоряння сталевими аркушами. Пристрій відкритої частини мангалу повинно виключати розлітання іскор і вугілля, особливо після використання, коли ви залишаєте місце відпочинку.

Для цегляної споруди альтанки, будови досить важкого, потрібно створити фундамент:

пальовий — це навіть не фундамент в повному розумінні слова, а опорна несуча конструкція із заглиблених у землю стовпів із залізобетону. Для спорудження цієї зв’язки потрібно техніка, здатна підняти залізобетонні деталі і встановити вертикальні стовпи. Мангал і коптильня у такій будові вимагатимуть створення окремого фундаменту;
стрічковий фундамент, розрахований на установку цегляної або складною дерев’яної конструкції, що приймає навантаження по периметру будови і частково, при необхідності, по діаметру круглої альтанки. Дозволяє обійтися без використання техніки і заливки великої маси бетону, але під мангал з коптильнею доведеться викладати додаткову підставу;
плитковий — створення на місці суцільної бетонної підстави або методом заливки, або укладанням готової залізобетонної плити. Серйозна перевага такого рішення — плита є фундаментом для важкого мангала і коптильні.

до змісту ?

Варіанти конструкції фундаменту і альтанки з коптильнею і мангалом

Опишемо особливості конструкцій докладніше — нас цікавить будівництво альтанки з мангалом своїми руками і можливість облаштувати в ній коптильню гарячого копчення.

Створення каркасу для альтанки (бетон або дерево)

Для спорудження пальової конструкції викопуються в ґрунті поглиблення, в які встановлюються бетонні стовпи, підібрані по висоті під рівень нижньої частини даху альтанки. Після установки стовпів-опор їх з’єднують у верхній і нижній частині бетонними деталями, подібно обв’язку дерев’яної альтанки, так, щоб сформувати каркас будівлі. Деталі з’єднуються зварюванням з використанням готових прутів або з установкою скоб з металу. Нижній горизонтальний каркас служить опорою для балок і дощок підлоги до верхнього кріпиться брус, який стає підставою конструкції даху. На горизонтальні балки можна зробити і кладку стін, якщо ви вирішили зробити альтанку закритою, можна обшити отриманий каркас дошками. Дуже великий плюс такого рішення — бетонні опори можна встановити не тільки прямокутником, головне — підібрати довжину горизонтальних балок.

Плитний фундамент при будівництві альтанки з мангалом своїми руками створюється заливкою суцільної бетонної підстави на подушці з гравію та піску з гідроізоляційної прокладкою. Ця конструкція дозволяє розмістити в альтанці коптильню гарячого копчення без додаткового підстави. Спочатку готується котлован глибиною приблизно в 30 сантиметрів, на дні якого створюється подушка з щебеню і піску. На утрамбовані шари подушки встановлюється опалубка для заливки бетону, причому між поверхнею бетону і опалубкою слід розмістити товстий поліетилен. Для формування плити слід приготувати суміш з розрахунку: цемент — 1 частина, пісок — 3 частини, щебінь — 5 частин. Заливка повинна бути одночасним. Після повного висихання бетонної плити на ній можна зробити кладку самої альтанки, мангали і коптильні з цегли. Під перший ряд кладки стін укладається руберойд. Цілком достатньо висоти стін до півтора метрів. Дах тримається на викладених по кутах цегляних стовпах.

Фундамент стрічковий — для його споруди по периметру майбутньої споруди викопується траншея приблизно до 50 сантиметрів у глибину, на дні якої створюється шар з піску і щебеню, як було описано для плитного фундаменту. Встановлюється опалубка, заливається бетонна суміш з описаними вище пропорціями. На місці майбутнього мангалу створюється невеликий фундамент, який може не зв’язуватися з основним, а може бути прибудований до нього — зручне розташування мангала в альтанці своїми руками з краю, так він займає менше місця.

Конструкція з дерева може бути дуже схожою з пальової бетонної — ті ж стовпи, практично та ж схема обв’язки по горизонталі, тільки все це робиться з дерева. Рекомендується перед установкою стовпів в шурфи ґрунтовно опрацювати дерево бітумом або товстим шаром олійної фарби для захисту від води. Цей шар повинен трохи виступати над грунтом. Дерев’яні стіни альтанки в місці установки мангалу обов’язково обшиваються листовим металом, такий же лист кладеться і на дерев’яну підлогу!

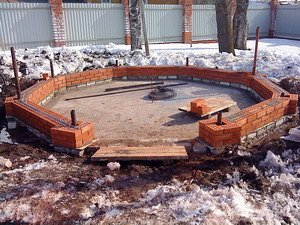

Плитний фундамент для альтанки з кладкою з цегли

Альтанка завжди накривається дахом — тут найпростішим рішенням буде створення легкої покрівлі з бітумної черепиці або руберойду. Для того, щоб не робити даху отвір під димохід, мангал або коптильню розташовують ближче до краю, звідки дим можна направити назовні за допомогою металевого конуса або короткого димоходу.

Спорудження самої альтанки не відрізняється від звичайного процесу, але важливо враховувати місце для мангала або коптильні. Спорудити їх можна з металу або цегли, тут завжди є вибір. Є розробки коптильні з холодильника своїми руками, але тут рекомендуємо врахувати, що цей спосіб більше підходить для холодного копчення. Внутрішня пластмасова обшивка холодильника не повинна піддаватися впливу високих температур, щоб запах гарячого пластику не проникало в продукти при копченні. Для того, щоб вийшла альтанка з мангалом своїми руками і прибудованої коптильнею, потрібно розраховувати на гаряче копчення — воно відбувається швидше, це більше підходить для прийому гостей розміщення в зоні відпочинку.

до змісту ?

Коптильня з холодильника, мангал і коптильня в альтанці

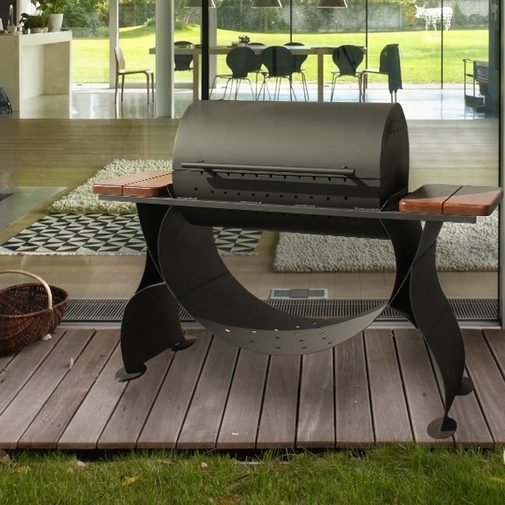

Металева коптильня-мангал

Коптильня гарячого копчення своїми руками прилаштовується до мангалу — так можна зробити одну споруду з широкою функціональністю. Якщо проявити фантазію і ознайомитися з нашою статтею про створення коптильні холодного копчення — можна спорудити цілий комплекс, пов’язаний з однією альтанкою. Тут може стати в нагоді і коптильня з холодильника своїми руками. Довжина мангалу з коптильнею виявиться приблизно півтора-два метри, в залежності від довжини мангала і місткості закритій частині. По ширині мангал займе близько півметра, частина, призначена для коптильні, буде на 20-30 сантиметрів ширше. По висоті підбирається оптимальний рівень для використання мангала.

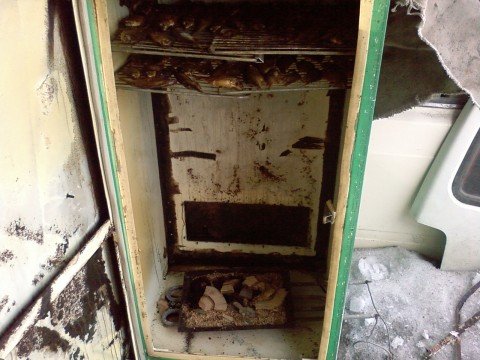

Коптильня з старого холодильника

Для створення цього комплексу знадобиться цегла, глина — вона дозволяє запобігти руйнуванню коптильні від перегріву. На підставі мангала можна використати звичайний цегла, для створення коптильні слід подбати про вогнетривкому цеглі. Якщо мангал — це короб з цегли, в який можна вставити металеву топкову частину, то коптильня гарячого копчення своїми руками робиться або повністю цегляної з двома ємностями, любо з металу. У пристрої коптильні обов’язково наявність:

топки в нижній частині;
коптильного відділення з гратами або листом металу для збору жиру;
? отвору для завантаження, обов’язково закритого дверцятами.

При розрахунку димоходу важливо враховувати спосіб його замикання — дим повинен затримуватися в камері і залишати її поступово через невеликі отвори!
