Будівництво буронабивного фундаменту

Зміст:

  • Буронабивної фундамент — переваги і особливості будівництва
  • Особливості конструкції буронабивного фундаменту
  • Технологія виконання робіт по облаштуванню буронабивного фундаменту
  • Підготовка до ручного буріння свердловин
  • Як вибрати палі для фундаменту буронабивного типу?
  • Подушка
  • Армування буронабивного фундаменту
  • Заливка бетонного розчину в свердловини

Буронабивної фундамент є однією з різновидів пальового фундаменту. При будівництві нового будинку палі для основи використовуються в тому випадку, коли облаштування фундаменту заглибленого типу стає проблематичним. Зазвичай це трапляється на місцевостях з високим рівнем грунтових вод, торфових грунтах і слабких ґрунтах з великою рухливістю. Назва цього типу фундаменту дали за особливою технологією створення – в грунті за допомогою бура формуються отвори, в які потім заливається бетонний розчин.

Буронабивної фундамент — переваги і особливості будівництва

Будівництво буронабивного фундаментуБуронабивні фундаменти мають кілька переваг:

  • Вартість виконання робіт з облаштування буронабивного фундаменту зовсім невисока;
  • Такий тип фундаменту можна споруджувати на місцевостях зі слабким і рухомим грунтом;
  • Можливість облаштування буронабивного фундаменту своїми руками без використання спеціальної техніки;
  • Велика швидкість виконання роботи. Облаштувати буронабивної фундамент можна дуже швидко, за кілька днів.

В основному буронабивні фундаменти використовуються при спорудженні малоповерхових легких будинків (дерев’яних або каркасних), гаражів, бань, альтанок, дачних одноповерхових будиночків. Буронабивні фундаменти можуть оснащуватися додатковим підсилювальним елементом – ростверком. Це особлива балка перекриття, що дозволяє збільшувати навантаження на основу. Такий тип фундаменту досвідчені будівельники рекомендують вибирати і в тому випадку, коли на ділянці спостерігається великий перепад висот.

до змісту ↑

Особливості конструкції буронабивного фундаменту

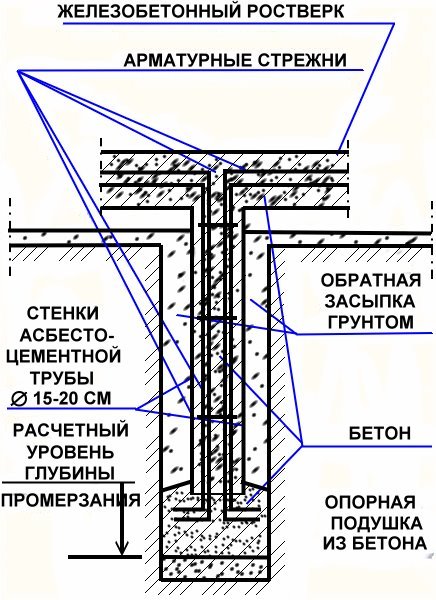

Будівництво буронабивного фундаментуКонструкція буронабивного фундаменту відрізняється простотою. На обраній місцевості потрібно за допомогою бура створити отвори завглибшки не менше, ніж 1.5 м. Діаметр таких свердловин розраховується індивідуально і зазвичай становить 15-40 див. При необхідності стінки свердловин підсилюють за допомогою опалубки, потім встановлюють в них металеву арматуру (знижує ризик вертикальних деформацій фундаменту) і роблять бетонну заливку. Далі, в залежності від обраного типу побудови, поверх паль укладають зміцнюють ростверки, або відразу починають кладку стін.

Ширина буронабивного фундаменту визначається у відповідності з товщиною стін майбутнього будинку. Якщо будівля буде легким каркасним або дерев’яним, то в створенні потужного підстави просто немає необхідності. Якщо ж стіни – цегляні або виготовлені з цілісного бруса, то ширина буронабивного фундаменту має бути збільшено приблизно на 20-40 мм (це дозволить рівномірно розподілити всю навантаження на основу).

до змісту ↑

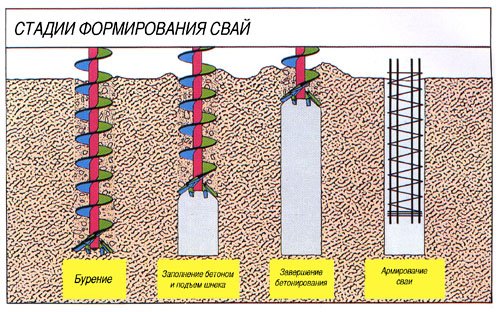

Технологія виконання робіт по облаштуванню буронабивного фундаменту

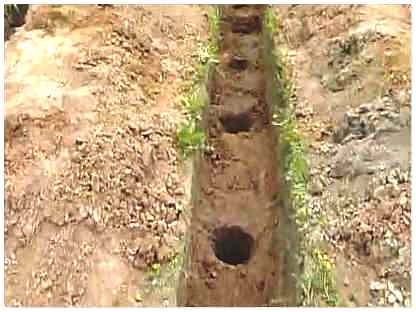

Будівництво буронабивного фундаментуБуріння свердловин під палі починається з розмітки. Після цього, використовуючи спеціальну техніку або ручний бур. Зараз багато фахівців рекомендують використовувати для самостійного буріння отворів під палі ручної фундаментний бур ТІСЕ – Ф Головною особливістю цього інструменту є наявність плуга. З його допомогою внизу, під опорою палі створюється розширення, завдяки якому несуча здатність палі збільшується в кілька разів. До того ж, таке розширення буде перешкоджати виштовхування палі на поверхню у разі промерзання грунту. Середній діаметр кожної свердловини повинен становити 20 см, а біля дна його збільшують до 40 див.

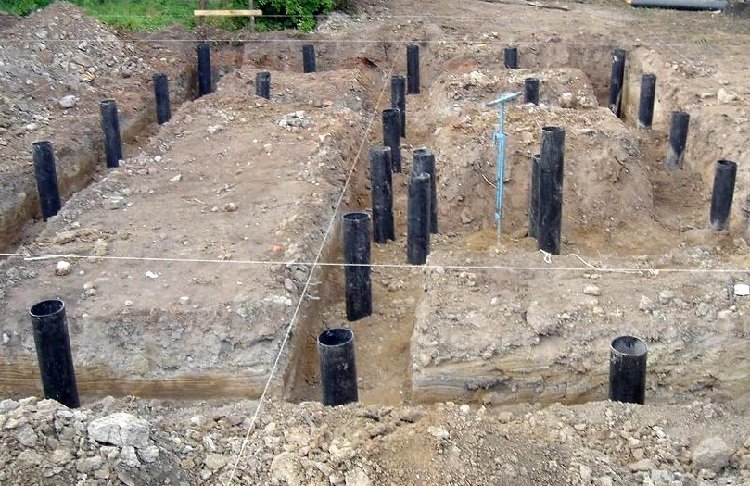

Заливку встановлених паль бетонним розчином можна виконувати як з використанням опалубки, так і без неї. Якщо грунт в місці буріння – пухкий і м’який, постійно обсипається, то установка опалубки – обов’язкова умова. Якщо ж облаштування буронабивного фундаменту виконується в щільному грунті, то бетонний розчин заливають прямо у свердловину. Розміри опалубки для свердловини повинні складати 60*60*60 див. монтується опалубка з тим розрахунком, щоб потім сформувати оголовок палі. Виготовити опалубку можна з азбестової труби або руберойдового полотна, скріпленого за допомогою спеціальних фломастерів. При пухкому грунті розчин бетону заливається тільки після монтажу такої опалубки. Найбільш поширений зараз метод заливання свердловин бетоном – в підготовлений отвір вертикально встановлюється азбестова труба, потім заливається трохи бетонного складу. Після цього труба акуратно і піднімається приблизно на 30 див. В результаті цього рідкий бетонний розчин заповнює простір під трубою і створюється бетонна опора. Особливо актуальний цей спосіб буде у разі застосування технології буріння ТІСЕ – Ф.

до змісту ↑

Підготовка до ручного буріння свердловин

Будівництво буронабивного фундаментуПеред початком земляних робіт потрібно скласти детальну схему майбутнього підстави. Також потрібно буде розрахувати точну кількість паль, їх діаметр і глибину. Всі виміри відображаються в схемі. Використовуючи відображені в схемі дані, роблять розмітку ділянки під фундамент. На даному етапі необхідно позначити осі будівлі. Для цього в першому куті встановлюють суворо вертикально металевий пруток, а потім до нього прив’язують розмічальний шнур і за допомогою кутоміра відміряють потрібну відстань для суміжних стін. Коли будуть встановлені відмітки у другому і третьому кутку, за допомогою тієї ж мотузки і кутоміра розмічається четвертий кут. За створеною траєкторії потрібно відзначити точки для буріння свердловин. Палі для буронабивного фундаменту можуть розташовуватися по-різному – суцільною лінією, під несучими конструкціями будинку або в шаховому порядку.

до змісту ↑

Як вибрати палі для фундаменту буронабивного типу?

Будівництво буронабивного фундаментуДля влаштування буронабивних фундаментів палі потрібно вибирати міцні і довговічні. Ці елементи повинні володіти прекрасними несучими здібностями. Простота конструкції цих елементів дозволяє зменшити кількість земляних робіт. Палі встановлюються швидко і необхідність в облаштуванні місця їх складування не виникає. Крім того, зараз є особливі технології, що дозволяють розширити підстава палі і істотно збільшити несучу здатність фундаменту. Основа будинку з такими палями зможе витримати навантаження близько 5 тонн. Матеріал, з якого виготовляються фундаментні палі, може бути різним. Його вибір буде залежати від щільності грунту, на якому облаштовується фундамент. Якщо на обраному ділянці грунт – волога і пухка, то стінки виритих для паль свердловин попередньо ущільнюють обсадними трубами (ну або глинистим розчином, якщо є обмеження в матеріальних засобах). Завдяки таким ось обсадних форм фундамент не піддається деформаціям під впливом пливунів і пухких грунтів.

до змісту ↑

Подушка

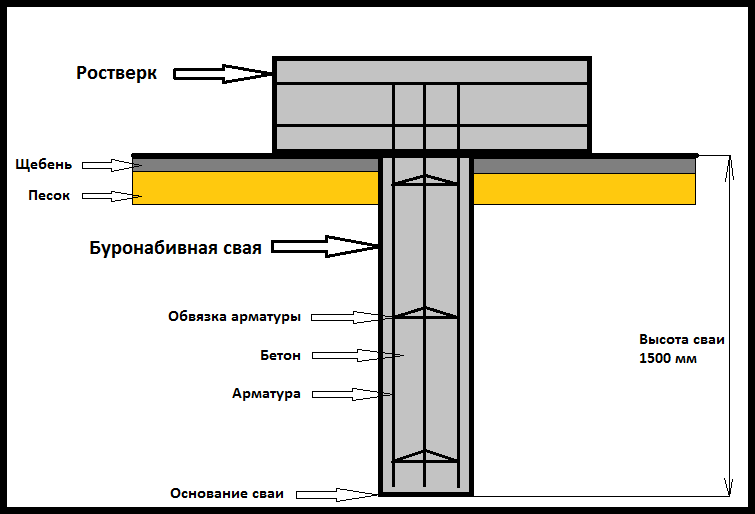

Будівництво буронабивного фундаментуОдним з важливих умов при облаштуванні буронабивних фундаментів є створення подушки під палі. Роблять її з піску, бетонної суміші або щебеню. Перед заповненням свердловини основним будівельним матеріалом покладену подушку потрібно добре утрамбувати.

до змісту ↑

Армування буронабивного фундаменту

Будівництво буронабивного фундаментуАрмування буронабивних паль виконується не завжди. Необхідність виконання цієї процедури виникає лише у разі високих навантажень на основу. Зазначимо, що палі в таких фундаментах можуть працювати як на розтяг, так і на стиск. Стіни будинку створюють навантаження на стиск і якщо палі заглибити нижче рівня промерзання грунту, то вони напевно зможуть витримати такий тиск. Однак потрібно врахувати, що закладка стовпчастого фундаменту може виконуватися на рухомому пучиністому грунті, який створює додаткове навантаження на основу. І в цьому випадку потрібно вертикальне армування паль з використанням ребристих металевих прутів діаметром 1 – 1,2 див. В залежності від того, яким діаметром робиться свердловина, армуючі елементи скріплюються між собою по кілька штук за допомогою гладкого і рівного прута (діаметром близько 6-8 см і довжиною від 5 до 8 см). В результаті у нас виходить жорстка металева конструкція, яку поміщають у свердловину безпосередньо перед заливкою бетонного розчину.

до змісту ↑

Заливка бетонного розчину в свердловини

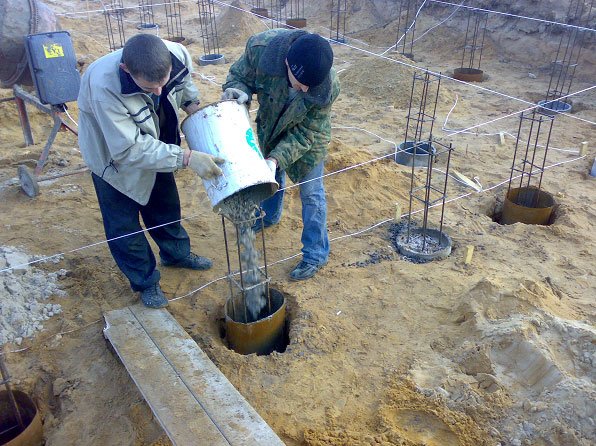

Будівництво буронабивного фундаментуДля бетонування свердловин з встановленими в них арматурою використовують бетон марки не нижче 200. Щоб виключити ймовірність утворення пустот при заливці, потрібно періодично піднімати арматуру. Якщо основа паль – розширено, то при заливці бетонного розчину потрібно підняти опалубку на 20-30 см, щоб заповнити порожнечу.

При використанні такої технології облаштування фундаменту подальше будівництво і зведення стін починають через кілька днів після заливки паль. Готові палі обов’язково потрібно гідроізолювати бітумною мастикою чи руберойдом – це допоможе уникнути руйнувань фундаменту.

Якщо буронабивної фундамент буде додатково зміцнюватися металевим ростверком, то верхні кінці арматури випускають назовні, не заливаючи їх бетоном. До цих стовпчиків потім прикріплюється ростверк. При самостійному облаштуванні буронабивного фундаменту потрібно бетонні палі заливати щодня і по черзі.

На цьому облаштування буронабивного фундаменту своїми руками завершено. Тепер треба почекати кілька днів, щоб конструкція застигла, а потім можна починати зведення стін будинку.
