Влітку, перебуваючи на дачі, ми велику частину часу проводимо на свіжому повітрі: працюємо в саду, загоряємо, приймаємо їжу, проводимо галасливі посиденьки з друзями. Для того, щоб сховатися від сонця в хвилини полуденної спеки або захиститися від недоречно дощу, на присадибній ділянці необхідна альтанка. Це споруда, яка виконує функції зони відпочинку, яка завжди готова розкрити свої гостинні обійми для господарів та їх друзів.

Зміст статті

  • 1 Вибір проекту
  • 2 Вибір і підготовка матеріалів
  • 3 Підготовка місця будівництва і закладання фундаменту
  • 4 Монтаж каркаса альтанки
  • 5 Спорудження даху
  • 6 Відео-інструкція

Садові центри та будівельні фірми рясніють «вигідними» пропозиціями, поглянувши на які можна подумати, що це недешеве задоволення. Однак реальна вартість необхідних матеріалів та робіт значно нижче, а результат самостійної праці не йде ні в яке порівняння з готовими типовими зразками. Для тих, хто не проти заощадити і поліпшити свої навички роботи з деревом, ми підготували докладну інструкцію про те, як своїми руками будується альтанка з односхилим дахом, яку можна встановити автономно або прибудувати до будинку.

Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

Вибір проекту

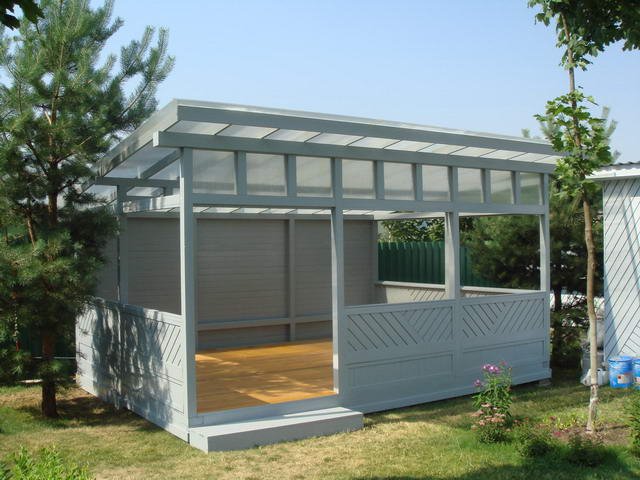

Кілька років тому на піку споживчого попиту були восьмигранні альтанки, зараз їх місце зайняли прямокутні варіанти, які прилаштовують до будинку. Для початківця будівельника така зміна модних уподобань тільки на руку – споруди у формі прямокутника або квадрата зібрати простіше. До того внутрішнє простір в альтанці з такою геометрією використовується більш раціонально, в ній достатньо місця, щоб розмістити мангал, мийку, стаціонарний стіл і диванчик. На користь прямокутної альтанки з брусу з односхилим дахом каже:

  • Низький рівень складності проекту. «Прочитати» креслення майбутньої альтанки зможе будь-яка людина, що віддалено знайомий зі шкільним курсом геометрії. Для того, щоб його скласти не потрібні спеціальні знання.
  • Універсальність. Альтанку з односхилим дахом розміщують як автономно, тобто окремо, так і в якості прибудови до вже існуючих споруд. В обох випадках вона виглядає органічно. Прибудована до будинку альтанка до того ж з одного боку захищена від вітру і дощу його стіною.
  • Мінімальні витрати. Така геометрична форма будови гарантує найефективніший витрата матеріалів і дозволяє заощадити на оплаті праці робітників. Невеликий кут нахилу даху мінімізує витрати на покрівельний матеріал.
  • Широкі можливості використання. Простору до будинку альтанку можна використовувати в якості літньої кухні, їдальні, місця для проведення заходів та ігор дітей.

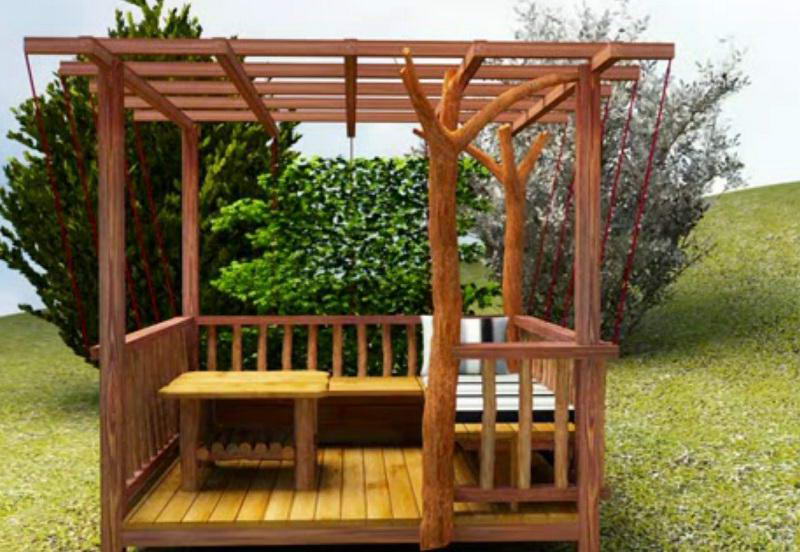

  • В мережі інтернет на тематичних сайтах розміщують безліч готових проектів з розрахунком матеріалів, планами фундаменту, що включають креслення каркаса, кут нахилу даху і кроквяної системи. Будівельникам без досвіду ми радимо скористатися саме ними.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

    Вибір і підготовка матеріалів

    Ми зупинили свій вибір на деревині, так як це недорогий, екологічно чистий матеріал, який заготовляють і продають практично повсюдно на території Росії. Щоб будівництво було економним, вибирайте проект з урахуванням того, що стандартна довжина пиломатеріалів 6 м. Вивчивши межах, оцініть, скільки деревини потрібно для будівництва. Якщо розміри споруди перевищують цю цифру, доведеться або купувати брус нетипового розміру, який значно дорожче, або виготовляти складові елементи каркаса. Вам знадобиться:

    • Сосновий брус 100х100 мм;
    • Необрізна дошка 40х150 мм;
    • Обрізна дошка 40х150 мм;
    • Річка 25х25 мм;
    • Ондулін або інший покрівельний матеріал, гідроізоляційна плівка;
    • Кріплення (цвяхи, оцинковані саморізи, куточки);
    • Суміш для приготування бетону, пісок, гравій;
    • Руберойд.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

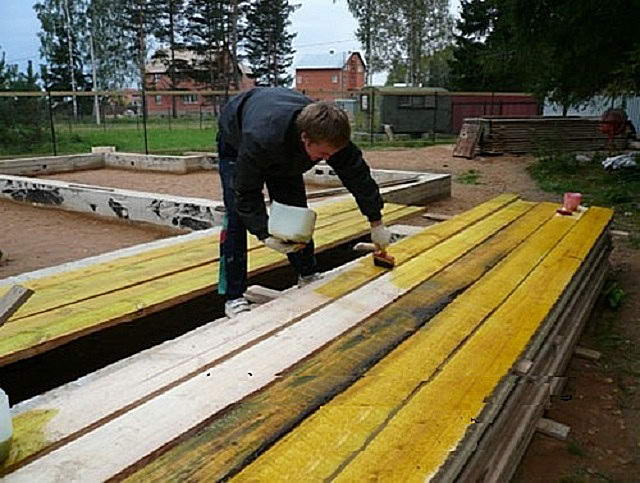

    Так як дерево – природний матеріал, слабозащищенный від шкідників і бактерій, всі закуплений пиломатеріали у кілька шарів обробляють антисептиком глибокого проникнення, наприклад, «Сенеж Екстра».

    Важливо! Якщо ви плануєте установку мангали, барбекю або печі в альтанці, всі дерев’яні елементи обробіть антипіреном для захисту від загорянь, ця елементарна захід може врятувати життя при пожежі.

    Підготовка місця будівництва і закладання фундаменту

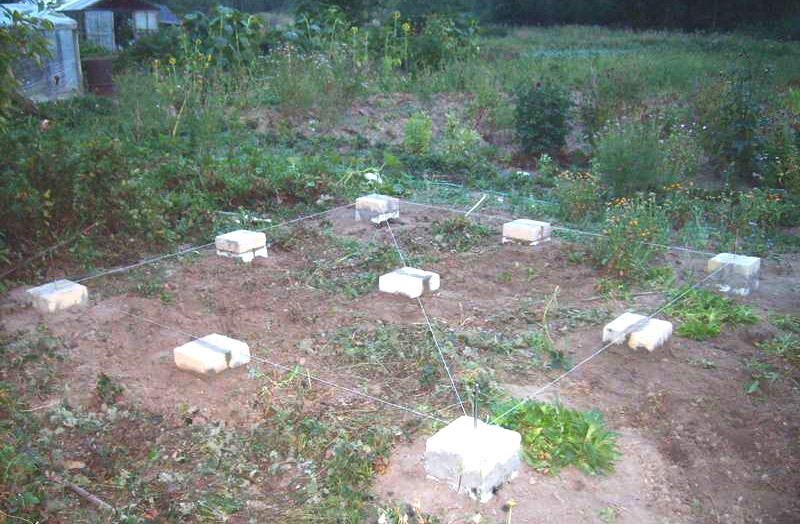

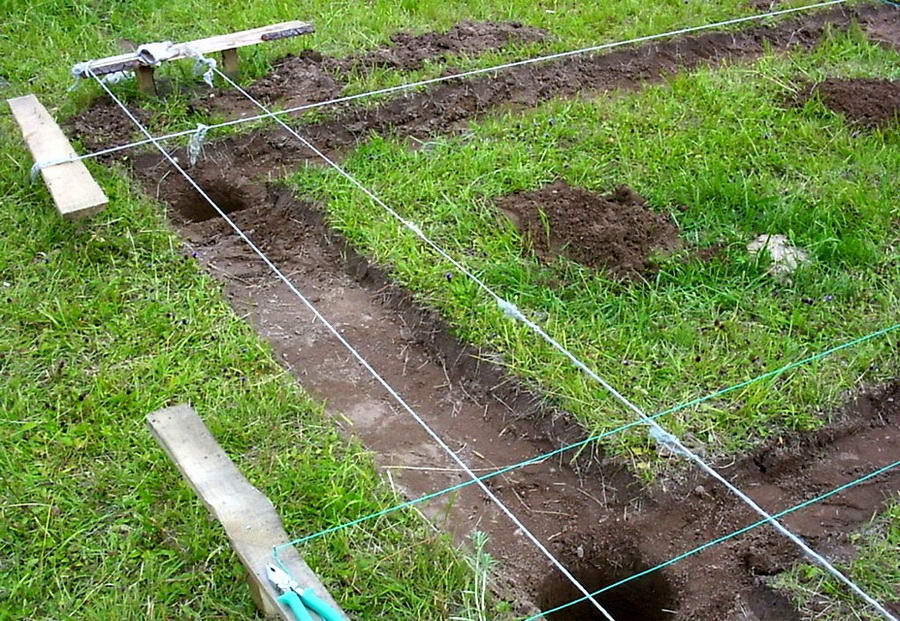

    Вибирайте для будівництва альтанки мальовниче місце, почистіть його від сторонніх предметів, вирівняйте, якщо є така потреба, выкорчуйте або пересадити рослини. Добре, якщо нижній край односхилого даху для альтанки буде розташовуватися над краєм ділянки, адже туди буде стікати дощова вода, утворюючи калюжу. Коли місце вибрано та розчищено, розмітьте за допомогою рулетки, мотузки і кілочків, позначте розташування стовпів фундаменту, для прямокутної альтанки їх має бути, як мінімум 6, польоти між опорами прийміть рівними 1,2-1,5 м.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

    Після того, як ви уважно розглянувши креслення, виконали розмітку і перевірили її правильність, можна приступати до заливання фундаменту. Розрахувати необхідний обсяг бетону можна, знаючи кількість стовпів, їх глибину і розміри. В позначених кілочками місцях з викопайте або зробіть буром отвори на глибину промерзання грунту (50-60 см в середній смузі Росії), виготовте з обрізків дощок опалубку 25х25 см, висотою 20 див. Засипте в отвір пісок і гравій, помістіть туди арматуру і залийте в’язкої бетонною сумішшю. Дуже важливо виміряти оголовки стовпів фундаменту за будівельним рівнем. Після того, як ви заповнили отвори бетоном, залиште фундамент на 3-5 днів для того, щоб він застиг і набрав міцність.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

    Монтаж каркаса альтанки

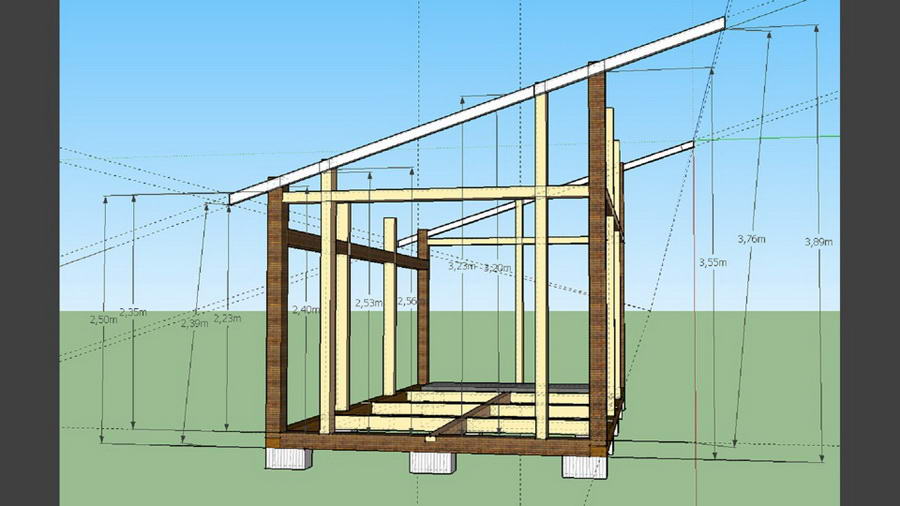

    Поки фундамент твердне, не втрачаючи часу, розмітьте елементи каркаса, розпиляєте їх і обробіть електричним рубанком. Пам’ятайте, для того, щоб встановити кут нахилу скатах даху передні вертикальні стійки повинні бути вище тильних. Наприклад, якщо ви хочете стелю 2,3 м, то на піку дах повинна мати висоту 3 м. Коли фундамент застигне, починайте збірку в такій черговості:

    • Видаліть опалубку зі стовпів і встановіть на них гідроізоляцію. Для цього наріжте з руберойду квадрати 30х30 см і покладіть на кожну опору в два шари. Можна обмазати оголовки бітумом.

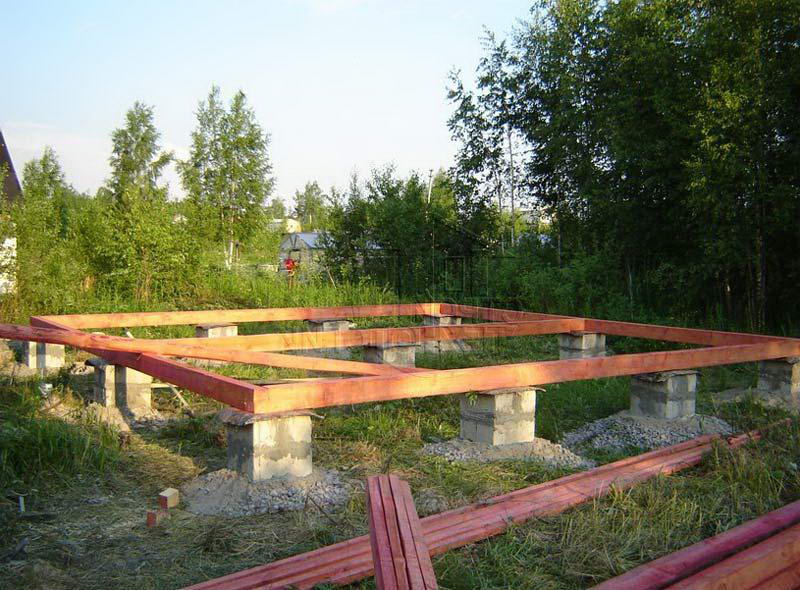

    • Встановіть нижню обв’язку каркаса. Для цього кінці бруса обробляють так, щоб вийшло кріплення за принципом «шип-паз» і стягують металевими скобами.

      Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

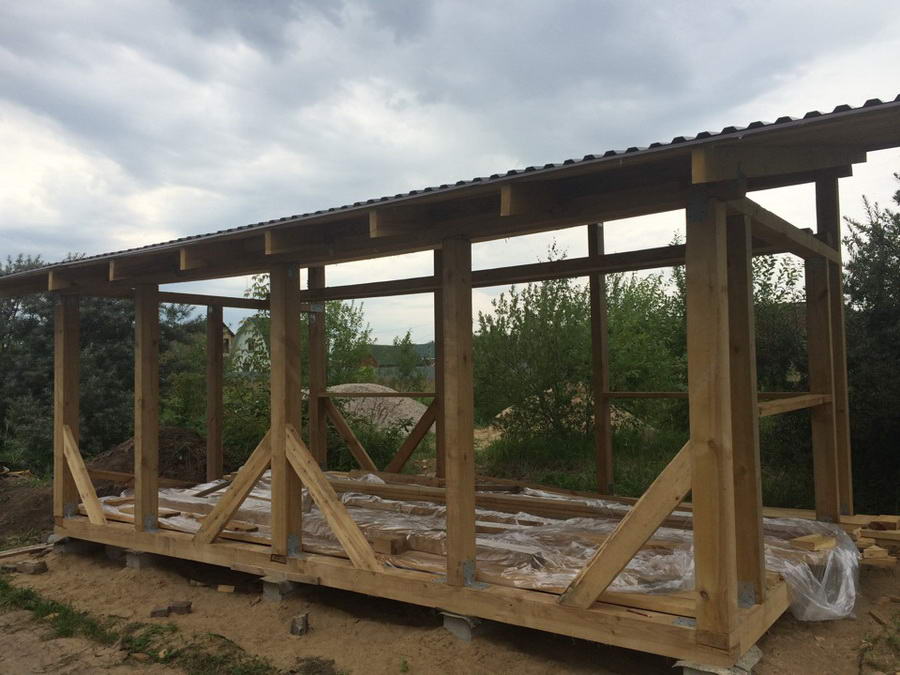

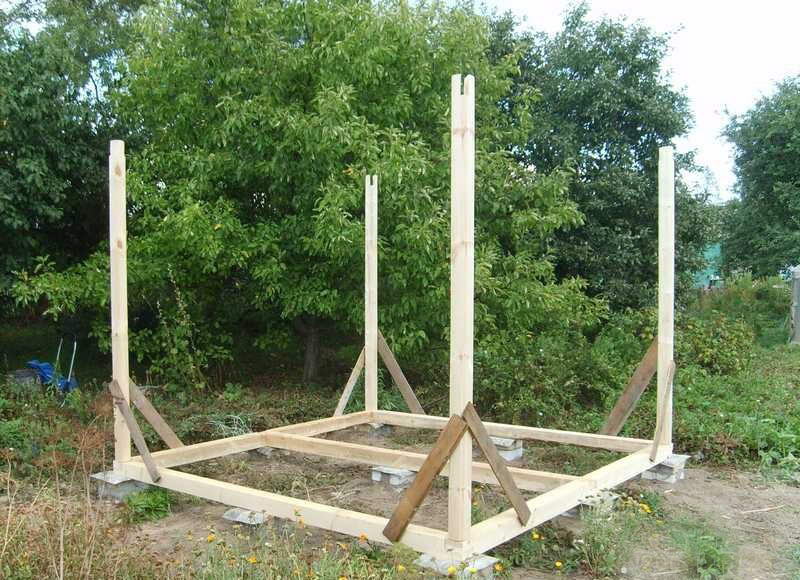

    • Виставите вертикальні стійки каркаса так, щоб задати даху альтанки кут нахилу. Їх, як і стовпів фундаменту, має бути шість. Поки що немає верхньої обв’язки укріпіть їх тимчасовими підкосами, щоб стійки стояли суворо вертикально.

      Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

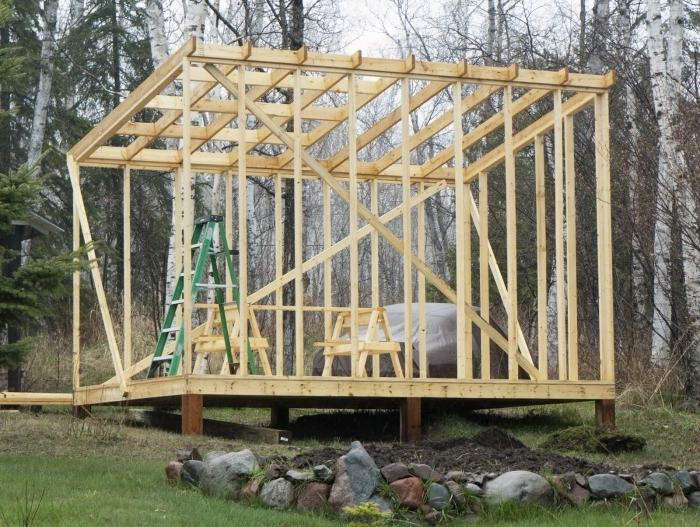

    • Стягніть верхні частини стійок обв’язкою. Вона виконується також як нижня. Якщо вам зручніше використовувати для кріплення металеві куточки, застосовуйте їх. Стежте, щоб зберігалася прямокутна форма альтанки, вымеряйте кути будівельним рівнем.
    • Монтуйте статеві лаги на з дощок з кроком 80-100 див. Врахуйте, чим більше між ними відстань, тим товщі повинні бути дошки. Коли лаги виставлені, переходите до настилу підлоги. Для цього можна використовувати спеціальну шпунтовані терасну дошку, правда, ціна її досить висока. В цілях економії, настилають звичайну обрізну дошку, оброблену рубанком.

      Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

    • Встановлюють перила з бруса, прикріплюючи його кутиками до вертикальних стійок. Якщо креслення проекту передбачає обшивку частини отворів, і виконуємо її. Дуже ефектно виглядає декоративна обшивка з рейки з просвітами: вона і від сонця захистить і залишить відчуття вільного простору.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

    На цьому складання каркаса закінчена, настав час для спорудження даху.

    Спорудження даху

    Дах, що складається з одного ската — для альтанки сама проста в монтажі конструкція покрівлі, яка тим не менш ефективно захистить знаходяться під нею від атмосферних опадів і створить приємну тінь. Розрахувати кут її нахилу можна за допомогою спеціального будівельного калькулятора. Дотримуйтесь покрокової інструкції:

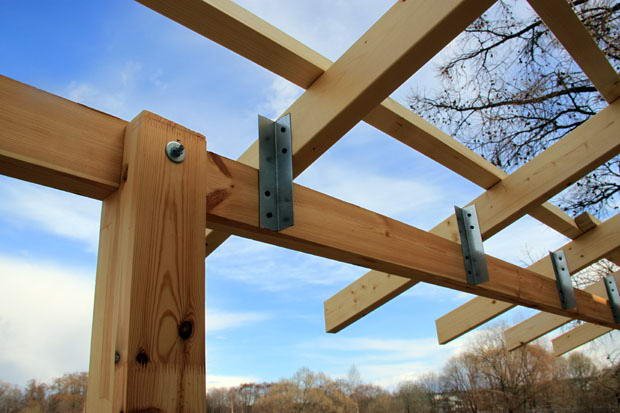

  • Першим ділом напилите кроквяні ноги. Їх довжина повинна включати в себе запас на два звису за 40-50 див. Візьміть одне кроква, підніміть його вгору і розмітьте вимпили під кріплення до верхньої обв’язки каркаса. Це буде викрійка для решти ніг, їх виготовляють по одному зразку.
  • Закріпіть тильне і переднє крокви цвяхами або металевими куточками до балок обв’язки, дотримуючись обраний кут нахилу. Натягніть між ними волосінь або мотузку, вона стане рівнем, за яким ви будете вимірювати і монтувати інші кроквяні ноги.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

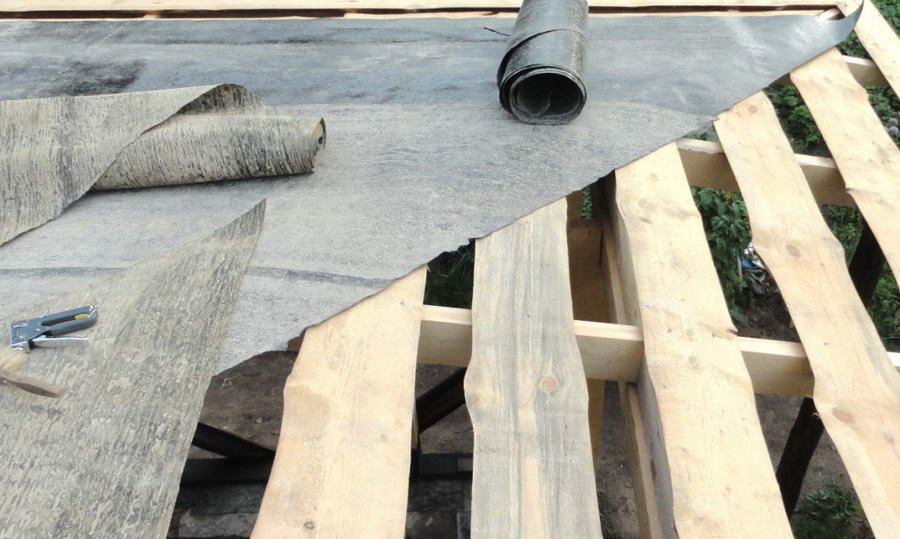

  • Розтягніть рулон з гідроізоляційної плівкою і наріжте смуги. Прикріпіть їх не натягуючи, на кроквах будівельним степлером. Нахлестывайте смуги плівки одна на одну на 10-15 див. Чим менше кут нахилу даху, тим ширше повинен бути нахлест.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

  • Налагодьте решетування з необрізної дошки з кроком 20-30 см, якщо використовуєте в якості покрівельного матеріалу ондулін, для металочерепиці робіть решетування рідше.
  • Почніть монтаж покрівельного матеріалу згідно з рекомендаціями виробника. Використовуйте кріплення, що поставляється в комплекті з ним. Також дотримуйтесь нахлест між листами 10 див. Зверніть увагу, що кут нахилу даху визначає, яким матеріалом її можна покрити.

    Будівництво альтанки з односхилим дахом — креслення та розрахунок (фото, відео)

  • Закріпіть вітрові дошки на торцях альтанки з односхилим дахом, оснастити системою водостоку.

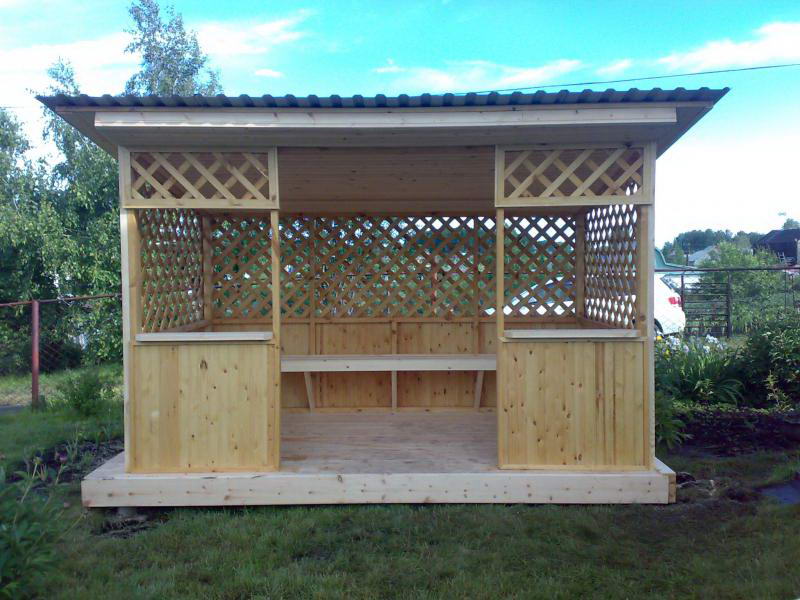

  • Робота закінчена! Альтанка, прибудована до будинку, стане стильним прикрасою садової ділянки або двору приватного будинку. А те, що вона зроблена своїми руками – привід похвалитися перед гостями!
