Короткохвильові антени давно знайшли застосування в нашому домі. Такі антени застосовуються як для прийому, так і для передачі в діапазоні коротких хвиль, хоча на прийом такі пристрої працюють набагато краще.

Найчастіше для наших радіоприймачів і телевізорів використовується балконні антена КВ діапазону, іноді саморобна, а іноді придбана в магазині.

Балконні антена: встановлення і застосуванняБалконні антена: встановлення і застосування

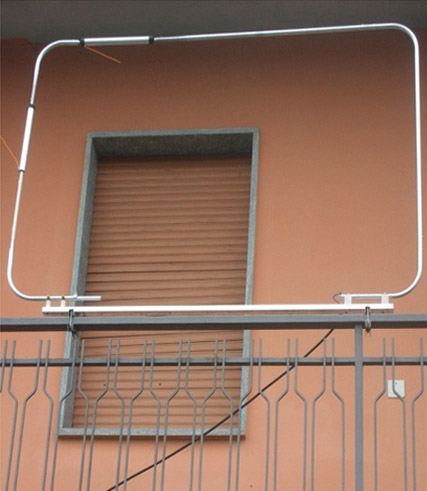

Рамкова балконні КВ антена

Про короткохвильових антенах

Балконні антена: встановлення і застосуванняБалконні антена: встановлення і застосування

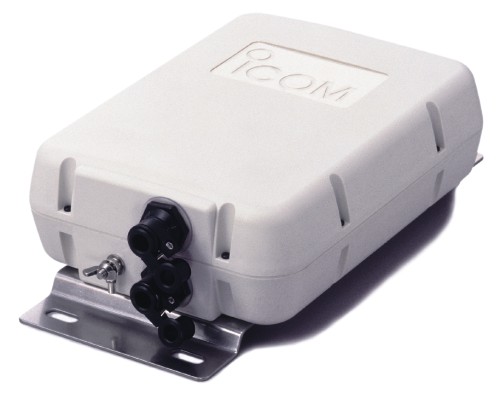

Автоматичний КВ тюнер

Короткі хвилі

  • Ще такі хвилі відомі під назвою декаметрових і розташовуються в діапазоні від 3 МГц (100 м довжина хвилі) до 30 МГц (10 м довжина хвилі).
  • Короткі хвилі мають особливість відбиватися від землі і від іоносфери і нести при цьому мінімальні втрати. Завдяки циклу таких відображень вони можуть поширюватися на великі відстані.
  • Декаметровые хвилі використовуються в радіомовленні, аматорської та професійної зв’язку.
  • Якість прийому у короткохвильового мовлення залежить від сонячної активності, пори року та часу доби. Наприклад, денний час сприяє поширенню хвиль меншою довжини і навпаки – вночі краще поширюються більш довгі хвилі.
  • Короткі хвилі не застосовуються для зв’язку з космічними апаратами та наземними станціями, так як не мають можливості проникати через іоносферу.
  • Якість передачі на коротких хвилях відрізняється нестабільністю з-за так званого завмирання або зміни рівня сигналу, що поступає.
    Це відбувається із-за того що хвилі потрапляють на антену різними шляхами, завдяки чому виникає інтерференція хвиль.

Можна зробити короткохвильову антену на балконі?

Балконні антена: встановлення і застосуванняБалконні антена: встановлення і застосування

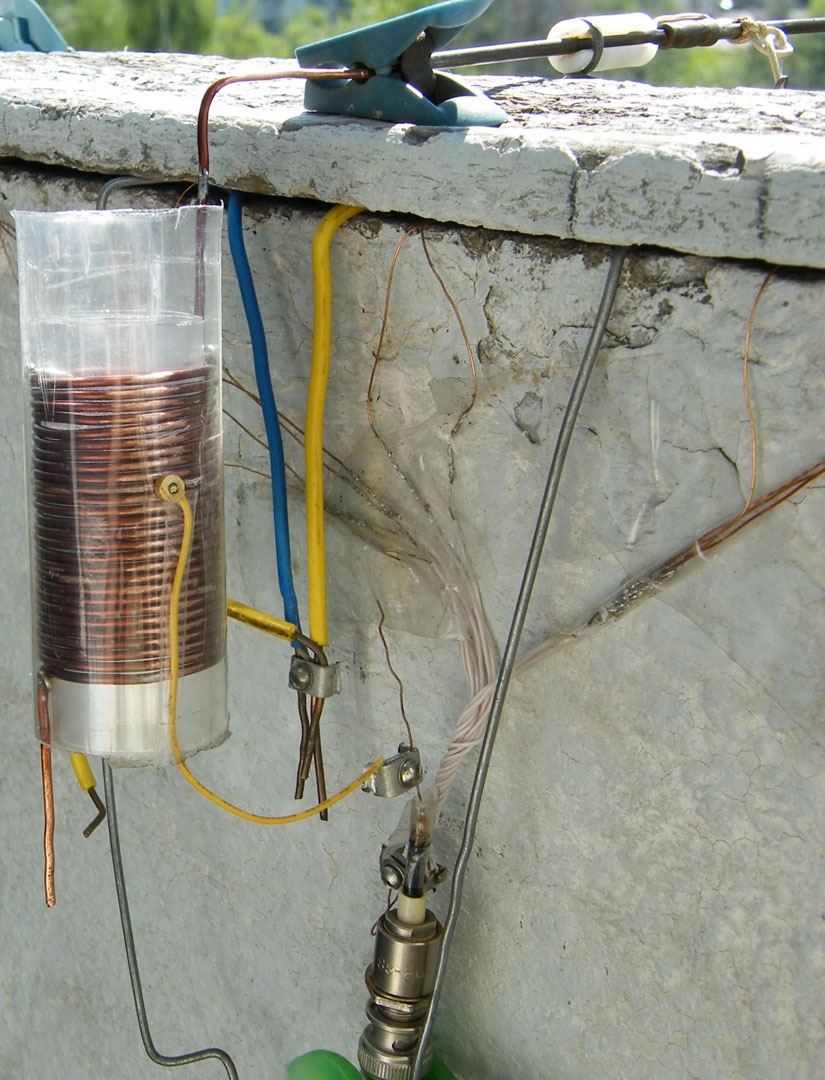

Саморобні КВ антени балконні

Російський житель звернув увагу на те, що ферритова трубка, яка використовується для придушення перешкод в кабелях клавіатур і моніторів, дають реактивний імпеданс порядку кількох сотень Ом на частотах від одиниць МГц, а у широкосмугових трансформаторів на цих трубках досить прийнятні частотні характеристики на КВ діапазоні і він поєднав ці властивості.

Балконні антена: встановлення і застосуванняБалконні антена: встановлення і застосування

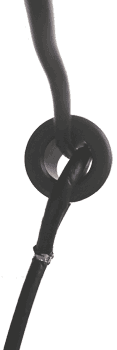

Саморобні балконні КВ антени. Вид спереду

З феритовою трубки (можна від старого монітора) робимо широкосмуговий трансформатор 1:1. Тепер треба переконатися, що трансформатор працює від 10 МГц до 30 МГц (це буде залежати від параметрів трубки). Для цього необхідно навантажити вторинну обмотку резистором 50 Ом будь ВЧ-мостом.

Балконні антена: встановлення і застосуванняБалконні антена: встановлення і застосування

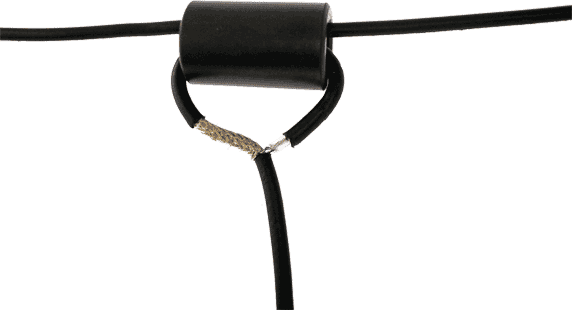

Саморобна КВ антена КВ балконні. Вид збоку

Тепер потрібно замінити 50-омний резистор половинками диполя, і вийде те, що ми бачимо на фотографії. В результаті вийшло напівхвильовий диполь, який представлений шматком дроту без центрального ізолятора, з одягненою на нього феритовою трубкою з витком зв’язку живлячої коаксіального кабелю.

Така антена на балконі, встановлена на балконна огорожа була успішно випробувана в діапазоні від 14 до 28 МГц і не викликала ніяких нарікань. Вийшов звичайний диполь.

Установка антени для цивільної зв’язку

Для того щоб встановити КВ антену на перилах для балкона, не отримуючи для цього дозволу, тобто, без ліцензії, у Росії можна використовувати тільки два діапазону, причому потенційно різних.

В цих діапазонах може працювати антена балконні.

  • Короткохвильовий діапазон (КВ) – Сібі (CB);
  • Ультракоротковолновый діапазон (УКХ) – PMR і LPD.
  • На комерційне використання PMR існує пряма заборона.

    Сібі діапазон

    Розглянемо деякі характеристики короткохвильового Сібі діапазону 27 МГц.

    • Будівлі і пагорби не є перешкодою для цих частот, так як ті їх можуть огинати.
    • Зелені масиви і окремі дерева не є перешкодою взагалі.
    • Втрати потужності, навіть у дешевих кабелів з’єднують антену з радіостанцією, незначні, так як низькі частоти.
    • Установка антен базових для радіостанцій цього діапазону дозволена законом.
    • Стан магнітного поля Землі або сонячної активності на цих частотах може виникнути ефект дальнього проходження, коли радіостанції, віддалені на відстань 15 тис. кілометрів чути краще, ніж ті, які знаходяться в двох-трьох кілометрах від приймача.
    • На низьких частотах можливі перешкоди від промислових установок, автомобільного запалювання, побутових електроприладів і грозових розрядів.
    • Вікна і двері є занадто малим порталом для проникнення радіохвиль на цих частотах, тому в будівлях зв’язок дуже слабка, а в підвалах відсутня зовсім.
    • Потрібні великогабаритні антени.
    • Дуже малі індустріальні і природні перешкоди.
    • Досить короткою антени.
    • Сигнали дуже добре відбиваються від поверхонь (наприклад від підлоги на балконі) і за рахунок відбиттів потрапляють навіть в підвали.
    • У недорогих кабелях істотні втрати потужності.
    • Сигнал не огинає перешкоди, а відбивається від них.
    • Зелені насадження знижують потужність сигналу.
    • Якщо немає прямої видимості, то з-за численних відображень сигналу буде присутній ефект завмирання.

    УКХ діапазонів PMR і LPD (433-446МГц)

    Відстань для діапазону КВ

    Антени КВ балконні мають вирішальне значення в ефективності сигналу Сібі, і від неї залежить багато більше, ніж від наявності перешкод на маршруті сигналу.

    При наявності 2-х метрової антени ви зможете підтримувати нормальну зв’язок в радіусі 5 км, а якщо встановить базову антену, то в міських умовах, враховуючи всі перешкоди, зв’язок можна здійснювати на відстані до 20 км

    Рада. Якщо вам потрібно здійснювати постійний зв’язок типу «офіс – склад», то краще використовувати переносні LPD радіостанції, так як там, на відміну від Сібі багатоканальний зв’язок і високоефективні вбудовані антени.

    Така радіостанція дозволить підтримувати зв’язок всередині будівель і навіть в підвальних приміщеннях.

    Рада. Для особистого спілкування і прослуховування інших радіостанцій краще вибрати базовий варіант Сібі, радіостанція з АМ/ЧМ.

    Ви зможете почути не тільки місцеві радіостанції, але і радіомовлення інших країн.

    Висновок

    Що ще можна сказати з цього приводу? Можна сказати, що балконні КВ антени можуть забезпечити безперебійний зв’язок, як на аматорському, так і на комерційному рівнях. Але, тим не менш, для комерційного використання ви можете скористатися LPD радіостанцією, де можливості значно збільшені.
