Байпас в системі опалення приватного будинку – для чого потрібен, установка і принцип роботи

Обвід є значимою складовою частиною системи обігріву, він представлений у вигляді частини труби, зв’язуючої трубопровід подаючої і зворотної проведення теплового радіатора. З кожної сторони, на вході і виході, пристосування оснащене кранами.

Монтаж обведення дозволяє на 1/3 зменшити подачу теплової середовища в теплообмінник. Якщо в приміщенні дуже жарко, пристосування зменшує тепловіддачу батареї на 10%.

Застосування байпаса

В системі обігріву обвідний модуль використовують як:

Елемент регулювання теплової маси в теплообмінниках.

Елемент забезпечення функціонування системи при аварійних відключеннях електроенергії;

Пристосування для поліпшення однотрубної опалювальної системи.

В першому випадку функція арматури полягає у відведенні надлишку теплової середовища батарей, направляючи її в стояк. Процес здійснюється механічним способом, шляхом відкривання або закривання запірно-регулюючого пристрою. В даному випадку байпас є альтернативою дорогим теплорегулюючі приладів.

Без наявності обвідного трубопроводу виконання ремонту теплообмінників в процесі функціонування системи обігріву не є можливим.

Крім того, даний пристрій прискорює процес наповнення і спорожнення системи.

При аварійному відключенні електроенергії байпас робить можливим здійснити перекриття крана подачі теплової маси в циркуляційний насос, і перевести кран у відкритий стан на центральній трубі. Це обумовлено тим, що функціонування теплової мережі з насосом залежить від стабільного електропостачання.

При аварійному відключенні електрики теплоносій припиняє рух через циркуляційний насос і не надходить у контур опалення. При цьому, якщо пристосування оснастити клапаном, воно може функціонувати в автоматичному режимі.

Удосконалення вже застарілої однотрубної мережі обігріву за допомогою установки байпаса біля кожного радіатора дозволяє регулювати температуру на окремих теплообмінниках. Таким чином, біля кожного обігрівального приладу з’являються замикаючі ділянки, які сприяють пересуванню теплової маси до інших радіаторів при перекриванні входу в батарею.

Установка байпаса має ряд переваг:

Ефективний розподіл температури по всьому теплообмінників системи. Величезне значення пристрій обвідного модуля має для системи опалення великої протяжності.

Рівномірний обігрів приміщень будинку.

Дозволяє вирішити проблеми з нахилом трубопроводу і скупченням повітря всередині опалювальної мережі.

Істотне збільшення коефіцієнта корисної дії, що спричиняє зниження витрат на газ і обігрів будинку.

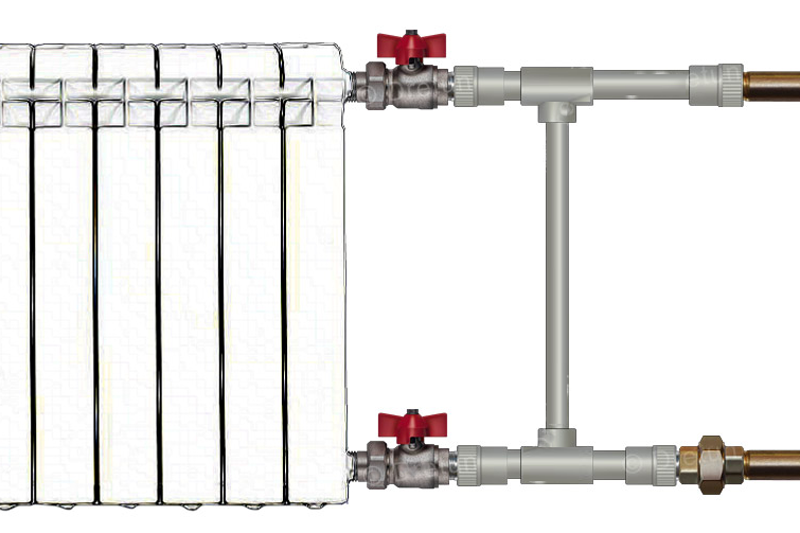

Байпас на радіаторах опалення

Різновиди байпаса

Залежно від системи обігріву застосовуються два види обвідного модуля:

з зворотним клапаном (автоматичний);
без клапана (ручної).

Автоматичний пристрій застосовується для мережевих насосів і використовується при необхідності. Після запуску електронасоса, під тиском відкривається клапан і пропускає теплову масу. У момент його відключення забезпечується закриття клапана в автоматичному режимі.

Слід зауважити, що потрапляння шлаків або іржі може призвести до виходу клапана з ладу, тому його установка передбачає використання тільки чистою теплової середовища. Щоб уникнути потрапляння на прилад механічних домішок, рекомендовано вмонтувати в трубу фільтр грубого очищення.

Байпас без клапана дозволяє виконати ремонт на певній ділянці, не відключаючи опалювальну систему. Крім цього, за допомогою бесклапанного пристрою можна підключитися з опалювальної мережі в кімнаті, де раніше не було теплообмінника.

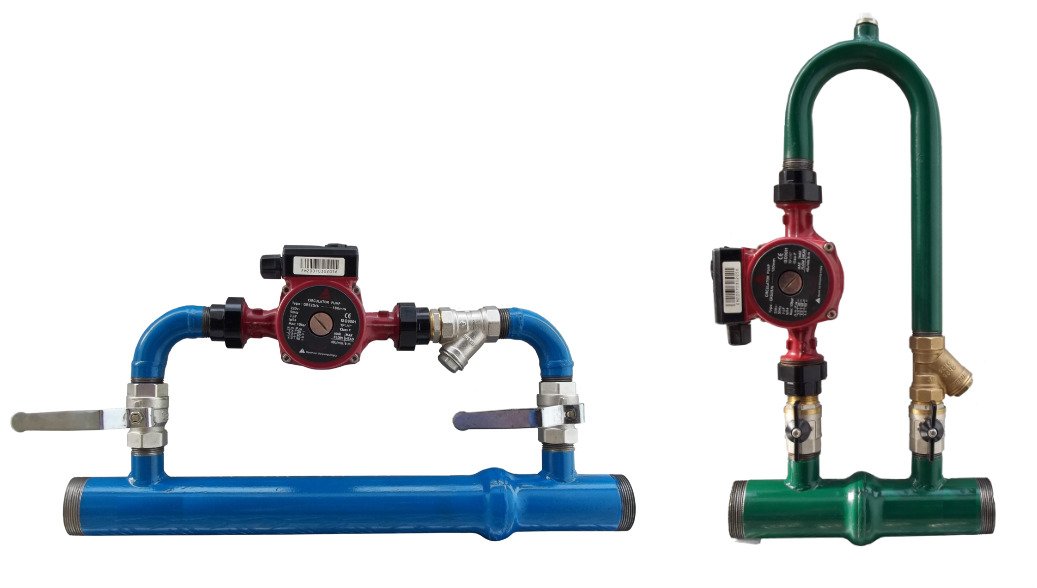

Клапанний (ліворуч) і інжекційний (праворуч) байпас

Діаметр

Якщо при монтажі байпаса використовується труба ідентичного діаметра з трубопроводом, надходження теплової маси в теплообмінники здійснюється в недостатній кількості. Отже, діаметр обвідної труби повинен бути на розмір менше калібру опалювальних труб. Так, при діаметрі, що дорівнює 20 мм, діаметр байпаса повинен становити 15 мм.

Установка байпаса

Монтаж труби альтернативного ходу можна виконувати самостійно, проте якщо існує сумнів у здатності якісного виконання роботи, бажано залучити професіоналів.

Величезне значення має точний підбір параметрів складових елементів і вибір необхідної запірної арматури (крани, вентилі, клапани). У разі допущення прорахунків при виборі елементів установка байпаса неефективна.

В системі обігріву монтаж обвідного пристрою має кілька варіантів:

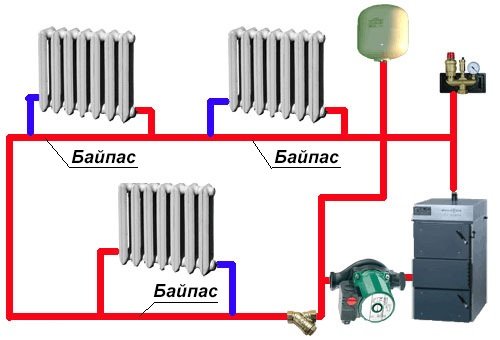

Схема рівномірного розподілу тепла по батареях

На теплообмінник. При цьому установку можна здійснювати в багатоповерховому будинку з центральною мережею обігріву і в приватному будинку при однотрубній системі. В комплект входить перемичка і пара кульових замикаючих пристроїв. При підключенні нових батарей в однотрубну систему, перш за все, потрібно злити теплову середу. Потім проводиться збір обважування батареї. Для цього, зрізаються старі чавунні теплообмінники, за допомогою ключів для труб викручуємо частини трубопроводу, на яких розташовані неробочі крани. Після виконується нарізка різьби та система складається з трійника, подовжувача і кульових кранів-американок. Запірна арматура монтується на різьблення на місці, де раніше був теплообмінник. По закінченні складання радіатор поміщається на підставку і виконується розмітка точок установки на стіну з подальшим висвердлюванням отворів і розміщення батареї на прикріплені опорні власники.

На лінію мережного насоса. До складу конструкції входить: два кульових запірні пристрої, фільтр грубого очищення, циркуляційний насос. Фільтр повинен розташовуватися перед насосом. По краях даної конструкції монтуються коліна і штуцери для врізки в центральний трубопровід. Перед початком монтажу потрібно спустити з системи всю теплову середу. Встановлюється насос з байпасом на зворотній трубі прямо біля опалювального котла, це дозволяє зменшити вплив високих температур на прилади. Дана вимога стосується, якщо використовується розширювальний бачок закритого типу. При використанні бака відкритого типу, його можна монтувати в будь-якому місці опалювальної мережі. Для труби з пластику доцільно застосовувати розбірні елементи – американки, і приєднувати попередньо зібраний модуль обвідної труби і насоса. Підключати в центральну трубу його слід допомогою впаянных фітингів з трьома отворами. Для металевих труб спочатку приварюються перехідники для обводу з насосом, а потім кран на обведення. Виконуючи зварювальні роботи важливо пам’ятати, що вентилі не можна перегрівати зважаючи на те, що вставка з тефлону може деформуватися. Зону з’єднання центральної труби необхідно віддалити від вентиля допомогою перехідників на відстань не ближче 25 см з кожної сторони. Монтаж байпаса слід здійснювати таким чином, щоб він знаходився в горизонтальному положенні, це дозволять уникнути скупчування повітря.

Після завершення монтажних робіт слід перевірити систему на відсутність дефектів. Після ретельного огляду в контур заливається середовище і знову здійснюється візуальне дослідження стиків і швів.

Потім запускається насос, створюється тиск в системі, що перевищує в 1,5 рази розрахункове, перемикається впуск в байпас і подає трубу. Якщо протікання і запотівання не виявлено, виконана робота вважається правильною.

Бліц-поради

Пристрій обведення на стояк неприпустимо, її слід розмістити поблизу теплообмінника на відстані не менше 2/3 довжини труби. При цьому встановлювати модуль дуже близько до радіатора теж не рекомендується, це може привести до його перегріву і зміни параметрів струму, що порушить роботу всієї системи.

Встановлення крана на бесклапанный байпас в багатоквартирних будинках заборонена. Незважаючи на певні зручності для користувача, це є грубим порушенням Дбн, так як установка на стояки допоміжних елементів може спричинити порушення розрахункового потоку теплової маси, і порушити його правильну циркуляцію.

При самостійному виготовленні обвідного модуля слід використовувати якісні складові елементи. У процесі зварювання шви повинні бути рівними і гладкими.

Установка обвідного модуля повинна бути виконана таким чином, щоб у випадку ремонту деталі, що швидко зношуються, можна було демонтувати допомогою розвідного ключа.
