Як самостійно встановити автокорректор фар

Статистика дорожньо-транспортних пригод досить красномовно свідчить про те, що як мінімум половина аварій на дорогах відбувається в темний час доби або в умовах слабкої видимості. Фахівці також стверджують, що більшість нещасних випадків пов’язані з несправністю або недосконалістю освітлювальних приладів автомобілів. Поліпшити якість освітлення допомагає спеціальне пристосування для ксенонових ламп – автокорректор фар.

Очевидно, що проблема не могла залишитися непоміченою, і для забезпечення необхідного рівня безпеки коректор фар, наприклад, з 90-х років має встановлюватися на всіх вироблених автомобілях в Німеччині. А з 2010 року кожна машина, на якій встановлені ксенонові фари, повинна мати автокорректор фар.

.

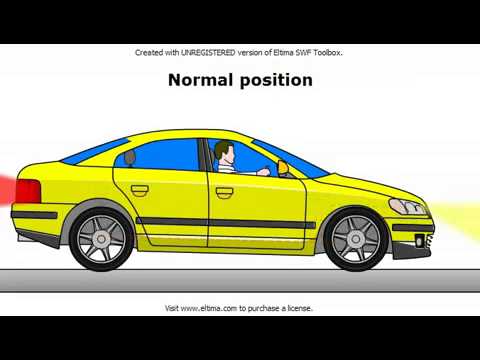

Коректор дозволяє виправляти кут фари так, щоб вихідний потік світла падав безпосередньо на дорожнє полотно, а не зліпив водіїв, які керують транспортними засобами на зустрічній смузі. Автокорректор самостійно виправляє напрям променя в залежності від обставин: підйом в гору, спуск, завантаженість автомобіля. Враховуючи зазначені фактори, пристосування виправляє кут світіння таким чином, що виключається прямий промінь, здатна засліпити інших учасників дорожнього руху.

Принцип функціонування

Автокорректор для фар включає датчик кута нахилу транспортного засобу, який встановлюється в задній частині авто. Він визначає висоту над дорожнім полотном, розраховує кут нахилу і передає дані про це в блок управління системи. Той, у свою чергу, подає при необхідності сигнал для зміни кута променя світла фар у необхідному напрямку і коректор змінює їх положення.

Системи автокорекції

Як самостійно встановити автокорректор фарСучасні автомобілі оснащуються, переважно однієї з двох систем корекції освітлення: динамічної і квазистатичним.

У квазістатичному пристрої датчик працює, визначаючи безпосередньо кут нахилу машини під впливом вантажу або великій швидкості. Темп реагування таких пристосувань невисокий. Пристрої оснащені двома датчиками, пов’язаними з осями авто. Автокорректор дублює ручний коректор фар, ручка якого розташована на панелі приладів машини.

Кут фар в автоматичному режимі коректор змінює по команді, що надходить з блоку управління, який обробляє дані про кут нахилу з згаданих датчиків і швидкості руху з датчиків АБС.

.

Динамічний автокорректор фар пов’язаний з появою ксенону і підвищенням рівня небезпеки. Така система здатна реагувати на зміну швидкості, висоти та нахилу транспортного засобу суттєво швидше попередньої. Коректор працює настільки швидко, що дозволяє практично без коливань утримувати промінь світла фар на дорожньому полотні. Тим самим знижується ймовірність засліплення зустрічних авто.

Процес установки пристрою

Як самостійно встановити автокорректор фарКупити автокорректор фар і встановити його на автомобіль можна в автосервісах, майстернях або на СТО. Очевидно, що ціна такої установки може «кусатися». А при наявності деяких умінь можна поставити коректор на авто своїми руками.

Можна навіть самому виготовити автокорректор повністю. Звичайно, своїми руками зібрати сучасний динамічний коректор нереально. Але деякі умільці здатні самостійно зібрати електромеханічну версію приладу.

.

Блок управління – центральний елемент системи – можна придбати окремо, і ціна його може бути вельми невисокою. Працює система на моторедукторах, що встановлюються на кожну фару.

Крім того, щоб зібрати коректор, знадобляться з’єднувальні елементи, клеми, дроти:

  • багатожильні кабелі з перерізом 0,35 м2 довжиною 1,65 м (5 шт.) і 2,55 м (5 шт.);
  • трубки ПВХ – 2;
  • клеми типу «мама» — 20 од.;
  • колодки (1 на 5 контактів і 2, 11);
  • дроти для підключення живлення – розмір залежить від моделі автомобіля.

Щоб встановити автокорректор фар своїми руками знадобиться спочатку демонтувати штатний пристрій:

  • Перетиснути трубки в районі акумулятора і спустошити їх.
  • Демонтувати головний циліндр.
  • В салоні транспортного засобу за допомогою свічкового ключа зняти важіль управління з блоку автокорректора.
  • Дістати блок і витягти трубопроводи.
  • Приготувати необхідний набір для проведення проводки, що з’єднує всі складові частини пристрою, нарізавши відповідні проводу необхідного розміру.
  • Припаяти клеми.
  • Провести проводку через отвір моторного щита авто, на місце демонтованого трубопроводу.
  • Вставити клеми в гнізда для підключення моторедукторов.
  • Підключити дроти живлення і 4 клеми «мама» (клема №10, вимикач №64, блок живлення заднього протитуманного ліхтаря);
  • Підключити масовий провід за допомогою вільної клеми, яка йде до реле запалювання.
  • Помістити редуктори на штатне місце. Для закріплення використовувати прокладки.
  • Після того як автокорректор встановлено, проводиться настроювання фар у положенні, яке згодом буде сприйматися системою як нульове.

    .

    Набагато простіше встановлюється коректор, вироблений фабричним способом, оскільки, як правило, всі необхідні елементи до нього додаються.
