Як підключити автомагнітолу будинку: через блок живлення і без, від зарядного пристрою

Можна підключити магнітолу до звичайної розетки будинку? Зрозуміло! І щоб зробити це, зовсім не обов’язково мати глибокі пізнання в електротехніці. Цілком вистачить шкільного курсу фізики. Спробуємо розібратися, як підключати до мережі автомагнітолу, а заодно подумаємо, чи варто взагалі це робити.

Для чого потрібна автомобільна магнітола будинку

Причини розмістити радіоустановку будинку можуть бути різними. Найпоширеніша: чоловік придбав машину зі штатної магнітолою, а потім вирішив встановити в авто щось потужніше. Обладнання з комплекту можна підключити до мережі в квартирі, створивши таким чином невеликий музичний центр.

Крім того, старі магнітоли разом з колонками часто зберігають у гаражах. Музика здатна скрасити автовласникові довгі години ремонту машини.

Різні способи підключення

Як живити від саморобного трансформатора

Почнемо з самого трудомісткого способу включити магнітолу: за допомогою понижувального трансформатора, зробленого своїми руками. З урахуванням широкого асортименту в магазинах електротоварів до цього методу вдається все менше число автомобілістів, адже сидіти і самостійно збирати 12-вольта агрегат — задоволення невелике. Простіше сходити і купити готовий. Однак, якщо в засобах людина обмежена, доводиться діяти по-старому.

Витратні матеріали і інструменти

Інструменти для створення трансформатора: галерея

Ізолента допомагає закріпити дріт

За допомогою дроту вимірюємо напругу

При створенні трансформатора своїми руками без розрахунків ніяк

Старенький трансформатор виступає ключовим компонентом

Мультиметр є інструментом для перевірки напруги

Послідовність дій

За допомогою мультиметра виміряйте напругу на кінцях проводи вторинної обмотки. Припустимо, воно склало 2,9 вольта. Витків було зроблено 7, отже, на кожен припадають приблизно 0,41 вольта.

За допомогою мультиметра вимірюється напруга на виході трансформатора

Оскільки магнітола споживає постійний струм, а в мережі він змінний, його необхідно випрямити (а заодно і зменшити пульсацію). Для цього до трансформатора з новою 30-витковою обмоткою підключається діодний міст, зібраний з 4 стандартних діодів Д226, плюс дросель, індуктивність якого повинна бути як можна вище (знайти такий можна в старому ламповому телевізор або радіоприймач). Дросель підключається паралельно з парою конденсаторів ємністю не менше 1000Мкф. Схема готового 12-вольтового трансформатора виглядає так:

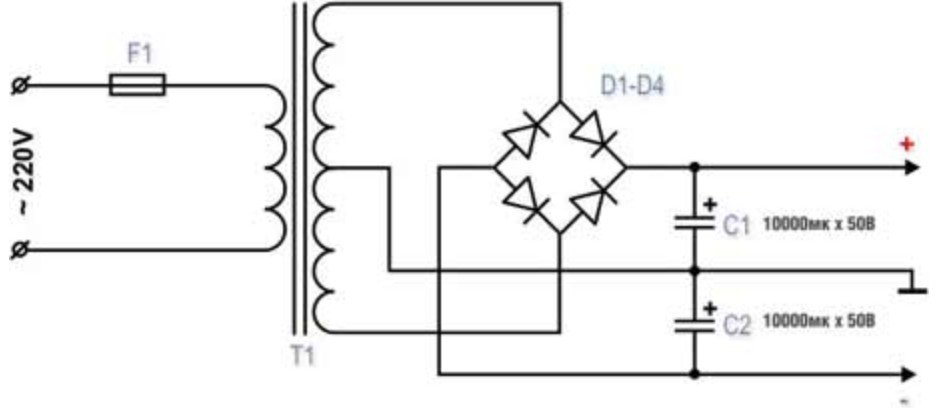

Трансформатор з підключеним діодним мостом і дроселем

Підключення за допомогою зарядного пристрою

Як вже згадувалося вище, автомагнітола споживає постійний струм напругою 12 вольт. При виборі адаптера в магазині автовласникові також слід звертати увагу на силу струму на виході трансформатора — вона не повинна бути менше 5 ампер. Оптимальний варіант — адаптер на 6,5 ампер:

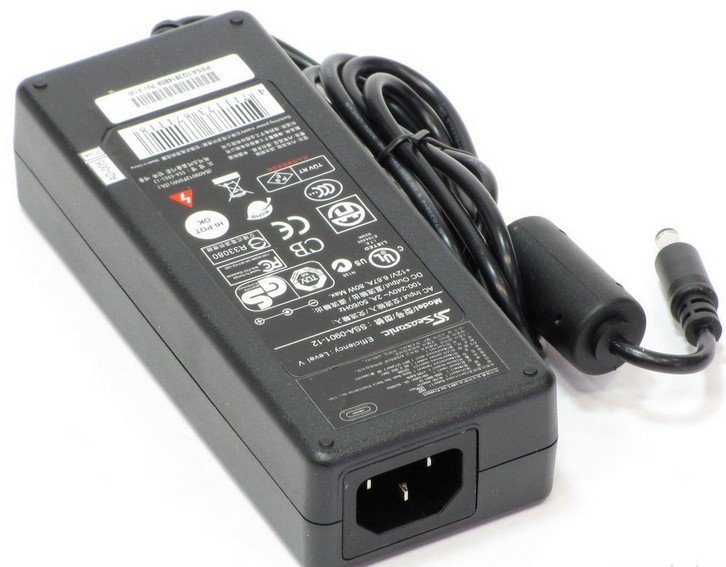

Адаптер на 12 вольт, сила струму на виході 6.5 ампер

Далі стандартний роз’єм, за допомогою якого магнітола підключається до машини, відрізається, кінці проводів зачищаються, з’єднуються з кабелем адаптера і ізолюються.

Тут замість АКБ (акумуляторна батарея) підключається готовий адаптер

Підключення за допомогою комп’ютерного блоку живлення

Блок живлення можна купити з рук, або зняти зі старого комп’ютера. Перед підключенням він розбирається і оглядається на предмет наявності вздувшимися конденсаторів. Якщо такі знайшлися, їх необхідно замінити.

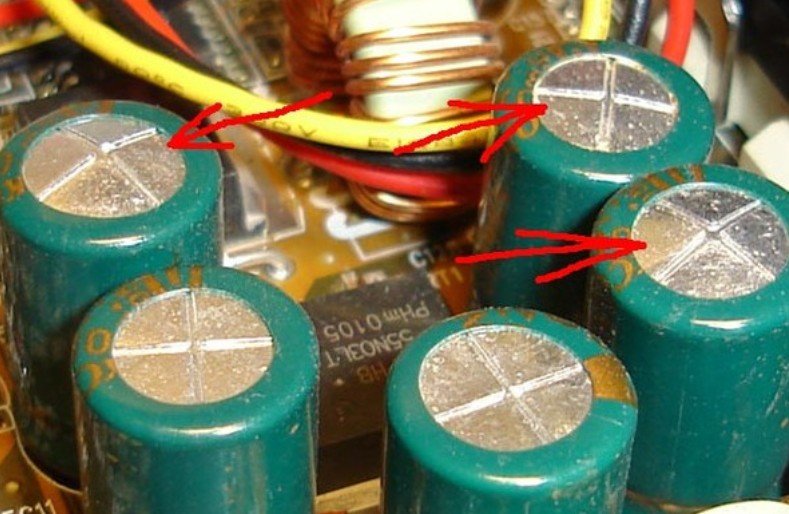

Роздуті конденсатори в блоці харчування підлягають заміні

Після попереднього огляду блок збирається. Потрібно звернути увагу на джгути живлення з роз’ємами. Чорний дріт в них є загальним, тобто «мінусовим». Жовтий — це ті самі 12 вольт, необхідні магнітолі.

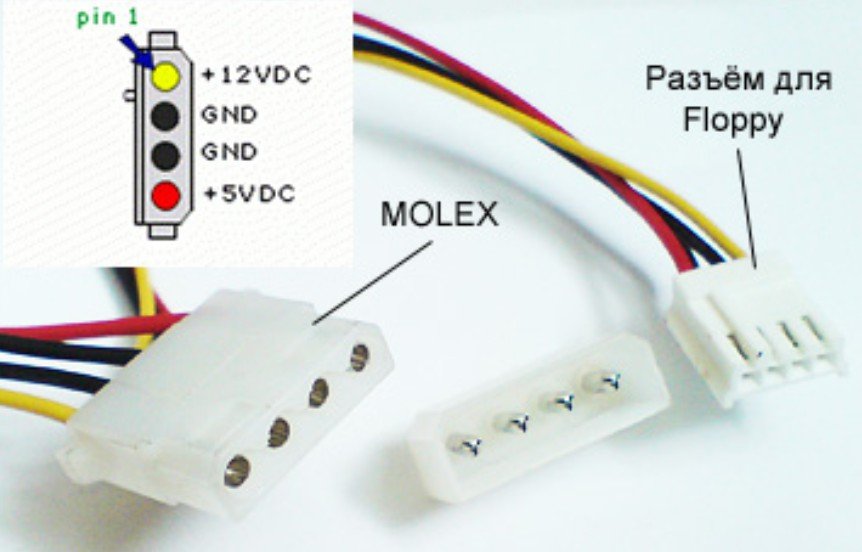

По жовтому проводу подається 12 вольт

Якщо акумулятор виконаний у форм-факторі AT, то в ньому відсутній черговий елемент живлення на 5 вольт (Standby). Після включення блоку напруга з’являється на виходах -5, +5, -12 +12. Так що потрібні дроти просто відкушуються від роз’єму і підключаються до магнітоли за схемою, представленої вище.

Блок живлення формату АТХ доведеться допрацьовувати, оскільки у нього є черговий джерело струму Standby, що в комп’ютерах працює постійно (навіть коли система знаходиться в сплячому режимі). Для отримання на виході необхідного напруги в роз’єм блоку доведеться поставити перемичку, замкнувши зелений і чорний дроти. Тільки після цього можна підключати магнітолу.

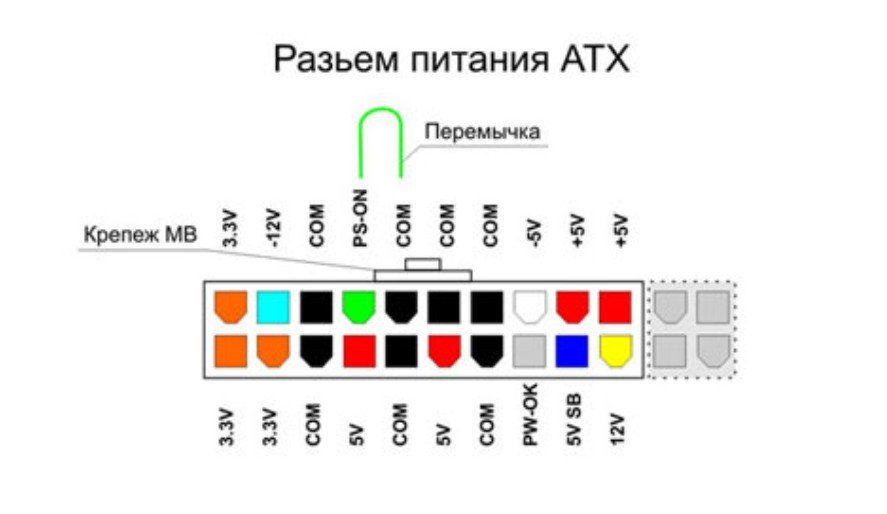

Перемичкою замикаються чорний і зелений роз’єми

Як підключити автомагнітолу до побутової мережі електроживлення: відео

Так складно підключити магнітолу до мережі? Як бачимо, не дуже. Головне, нічого не наплутати в представлених вище схемах і дотримувати особливу обережність, знімаючи конденсатори. У деяких з них, ймовірно, зберігся залишковий заряд. Якщо неакуратно доторкнутися до контактів, можна отримати вкрай болючий удар струмом.
