Ні для кого не секрет, що в головну оптику з єдиною двохнитковою галогенової лампою, що поєднує в собі ближнє і дальнє світло, звичайний моноксеноновый джерело світла не може бути встановлений. Для таких категорій фар призначені біксенонові лампи з відповідним трьохконтактні цоколем H4.
Зміст
- 1 Принципова відмінність процесу монтажу ламп Bixenon від Xenon
- 2 Виробляємо установку біксенону замість звичайної галогенової лампи H4 своїми руками
- 3 Схема організації підключення біксенону з загальним реле на дві лампи
- 4 Коротко про процес приєднання біксенону
Принципова відмінність процесу монтажу ламп Bixenon від Xenon
Для ламп біксенон схема підключення трохи ускладнена через наявність додаткового режиму дальнього світла. Оскільки останній активується не шляхом запалювання другої нитки розжарювання, а за рахунок переміщення металевого екрану, алгоритм керування лампами трохи коригується додаткової проводкою (На замітку: про особливості підключення ламп Xenon можна прочитати тут).
В більш наближеному форматі особливість схеми полягає в наступному:
- «+» і «–» надходять на блок розпалу при включенні ближнього світла;
- при активуванні дальнього освітлення «+» надходить на пристрій, що змінює фокус світіння.
Підключення може бути виконана за одним із двох сценаріїв, вибір якого визначає тип комплекту:
- з реле на кожну лампу або зовсім без електронного ключа;
- з одним загальним реле на дві лампи.
Виробляємо установку біксенону замість звичайної галогенової лампи H4 своїми руками
Включення в ланцюг комплекту з індивідуальними реле
Механічна частина процесу монтажу ламп Bixenon проста і абсолютно повторює методику складання моноксенона:
- сформувати в корпусі фари отвір для підведення додаткової проводки;
- встановити лампу Bixenon замість штатної галогенової;
- закріпити блоки розпалу в безпосередній близькості від фар.
Перша установка біксенону H4 своїми руками часто викликає труднощі саме в організації схеми приєднання. Автономна комплектація не передбачає наявності спільних для двох ламп елементів життєзабезпечення – отже, процес монтажу можна вести послідовно. Відповідно до цього принципу:
- проводяться під’єднання і тест лампи на одній фарі;
- проводяться маніпуляції з проведенням на другому головному пристрої освітлення;
- здійснюється заключний тест.

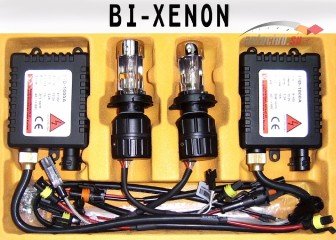

Комплект з індивідуальним реле в своєму складі зазвичай містить такі електротехнічні елементи:
- 2 блоку розпалу;
- 2 реле;
- 2 комутаційних джгута проводів з припаяними діодами;
- 2 лампи.

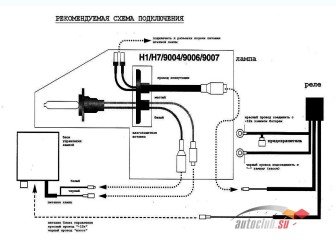

Згідно зі схемою підключення комплекту біксенон з індивідуальним реле, методика проведення операції така:
- до роз’єму, що йде від лампи і відповідає за переміщення екрана, під’єднується комутаційний джгут проводів з діодом;
- до вихідного з підключеного вище джгута трехпиновому роз’єму підключається колодка штатної проводки, раніше приєднується безпосередньо до цоколя H4;
- комутаційний джгут під’єднується до реле;
- електронний ключ включається в мережу шляхом закріплення плюсової клеми на акумуляторі і мінусовій – на масі;
- баласт (блок розпалу) з’єднується з реле;
- силові відводи лампи підключаються до колодок пускорегулювального пристрою.
Включення в ланцюг комплекту без релейних пристроїв
В комплектах без реле діод врізаний безпосередньо в трехпиновую колодку живлення. Схема приєднання абсолютно ідентична, за винятком операцій, пов’язаних з електронним ключем: роз’єм живлення блоку розпалювання йде прямо від з’єднання зі штатною колодкою.
Трохи про призначення діода
Після установки і підключення біксенону H4 своїми руками часто виявляється наступна несправність: не перемикаються режими освітлення ближній/дальній, при цьому лампа горить. Причина — в режимі увімкнення ближнього світла екран вже знаходиться в положенні далекого. В цілях усунення дефекту змінюється напрямок допустимого течії заряду через діод шляхом зміни його полярності.
У разі розбіжності розташування і полярності контактів роз’єму для биксеноновой установки з розпіновкою у штатній колодці, ситуація виправляється в індивідуальному порядку:
- положенням діода;
- між роз’ємом управління магнітом, передвигающим екран з положення ближнього світла на дальній, і колодкою від комутаційного джгута або від роз’єму живлення (у разі відсутності реле) вставляється перехідник, змінює полярність;
- в роз’ємі живлення блоку розпалювання контакти міняються місцями.

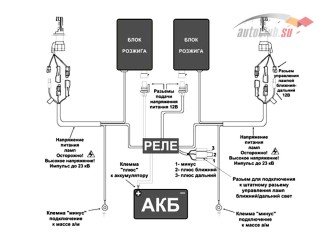

Схема організації підключення біксенону з загальним реле на дві лампи
Маючи таким комплектом, доцільно провести механічну частину процесу монтажу відразу для обох фар. Роботу з електрикою слід виконувати в повній відповідності з розробленим для даного варіанту кресленнями.
Аналізуючи схему підключення даного комплекту біксенон, легко виявити головний елемент – загальне реле. Саме з нього й слід починати процедуру електрифікації:
- закріпити плюсову клему на акумуляторі;
- під’єднати трьохконтактний роз’єм до однієї з штатних колодок харчування галогенових ламп H4;
- йдуть від реле колодки подачі напруги до 12 В з’єднуються з відповідними роз’ємами на блок розпалу.
Далі по відношенню до кожної лампи здійснюються процедури:
- приєднання високовольтних контактів, що йдуть від блоку розпалу;
- підключення роз’єму керування положенням екрану, виведеного з реле;
- закріплення мінусових клем, що забезпечують замикання ланцюга управління магнітом екрану.
Коротко про процес приєднання біксенону
Складність здійснення операції установки біксенону з цоколем H4 своїми руками полягає в правильній організації зв’язку між штатними пристроями керування режимами освітлення, реле, блоки розпалу, двухрежимными газорозрядними лампами високої яскравості. Поставляється з комплектами Bixenon проводка дозволяє досить швидко і правильно електрифікувати лампи.
Виділяють два типи проводок:
- автономна, при якій кожна лампа має свій канал електропостачання (може бути як з реле, так і без нього);
- комбінована – тут використовується одне загальне реле, на якому «зав’язана» система енергозабезпечення кожного баласту і, відповідно, лампи.
Більшість виробників дотримуються автономної схеми організації проводки.
Після монтажу будь проводки важливо перевірити коректність роботи системи освітлення. На неможливість перемикання режимів освітлення в автономному режимі автономної проводці частіше впливає напрямок пропускання діодом струму.
