Процедура заміни насоса ГУР Форда Фокус 2

Гідропідсилювач керма автомобіля форд фокус є складовою частиною рульового управління і призначений для полегшення зусиль створюваних водієм для управління автомобілем, підтриманням заданої траєкторії і забезпеченням необхідної зворотного зв’язку в залежності від швидкості руху. При цьому система рульового управління створена так, що при відмові ГУР (гідропідсилювача керма) автомобіль не втратить управління, хоча для цього водію доведеться докладати значно більше зусиль до рульового колеса.

Правила експлуатації ГУР

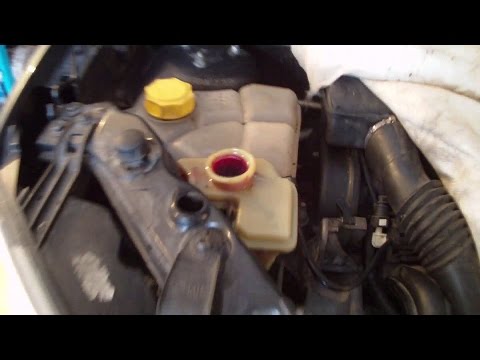

Процедура заміни насоса ГУР Форда Фокус 2Для запобігання відмов підсилювача і збільшення термінів його експлуатації слід регулярно проводити перевірку рівня масла в розширювальному бачку системи гідропідсилювача. Перевірку рівня слід проводити при положенні керма і коліс для прямолінійного руху. Якщо рівень у системі знизився або гідравлічна рідина поміняла колір, то слід готуватися до проведення ремонтних робіт. Іншими ознаками несправності ГУР є підвищений шум при роботі підсилювача, збільшення зусилля, прикладеного до рульового колеса. Гідравлічну рідину, залитої в систему рульового управління, слід змінювати відповідно до рекомендацій заводу-виробника, але не рідше ніж 1 раз в 3 роки.

.

Особливістю експлуатації автомобілів з гідропідсилювачем керма є обмеження перебування керма в будь крайній точці більше 5-10 секунд. При тривалому знаходженні коліс в крайньому положенні автомобіля форд фокус насос гуде, відбувається сильне нагрівання рідини, аж до критичних температур, що призводить до виходу системи з ладу і дорогого ремонту.

Несправності ГУР

Процедура заміни насоса ГУР Форда Фокус 2Система гідропідсилювача керма зазвичай виходить з ладу із-за порушення герметичності, що приводить до зниження гідравлічної рідини в системі або в результаті природного зносу деталей механізмів. Падіння рівня рідини можливо в результаті обриву шлангів і трубок підсилювача. Основними ознаками несправності системи є:

  • Підтікання рідини;
  • Зворотні поштовхи на рульовому колесі;
  • Повороти рульового колеса з великими зусиллями;
  • Підвищений шум при роботі;
  • Вібрація;
  • Нечітка робота гідропідсилювача.

Підготовка до зняття насоса

Зняти насос гідропідсилювача керма, можна самостійно при наявності певних навичок, в іншому випадку краще звернутися до фахівців станції технічного обслуговування автомобілів. Для заміни насоса ГУР потрібно:

.

  • Набір слюсарного інструменту;
  • Набір головок;
  • Набір викруток;
  • Нова рідина (приблизно 1,5 літр)
  • Домкрат;
  • Противідкатні пристрої,
  • Підставки;
  • Балонний ключ.

Для того щоб зняти насос гідропідсилювача автомобіль встановлюється на рівну площадку і фіксується ручним гальмом. Для запобігання скочування автомобіля під задні колеса встановлюються противідкатні упори.

Зняття насоса

.

Процедура заміни насоса ГУР Форда Фокус 2Особливістю робіт є те, що для заміни насоса потрібно знімання приводних пасів, а для цього потрібен демонтаж переднього подкрылка. У автомобіля знімається праве колесо, для чого він вивішується за допомогою домкрата і фіксується підставками. Відкручуємо і витягаємо нижній і верхній болти кріплення брызговика. Підчепивши за допомогою викрутки пружинний фіксатор знімаємо утримувач і демонтуємо бризговики. Відкручуємо і отримуємо: два гвинти кріплення до захисту двигуна, три гвинти кріплення подкрылка до бампера, два гвинти кріплення спереду стійки амортизатора і один ззаду. Витягаємо підкрилок. Знімаємо приводний ремінь.

Знімаємо з бачка ГУР поворотну магістраль і зливаємо рідину в підставлену ємність. Демонтуємо з насоса поворотну магістраль. Знімаємо кронштейн кріплення магістралей і витягаємо з нього нагнітальний трубопровід. Відкручуємо і витягаємо гвинт кріплення кронштейна магістралей картера рульового механізму, і демонтуємо його. Відкинувши фіксатор, знімаємо напірну магістраль з рульового механізму. Відкручуємо нижнє болти кріплення ГУР. Знімаємо колодку джгута проводів і відвертаємо верхні болти. Демонтуємо насос з магістраллю високого тиску. Після проведення ремонту або заміни насоса проводимо роботи в зворотній послідовності.

Складання і регулювання

Для заміни гідравлічної рідини в рульовому управлінні і видалення повітря необхідно кінець зворотної магістралі підходящої до бачка опустити в тару. Отвір у бачку затикаємо відповідним дерев’яним чопиком або болтом, обмотаним ганчіркою. Заливається рідина в бачок до верхнього рівня. Обертаємо кермом кілька разів від однієї крайньої точки до іншої, при цьому не можна допускати попадання повітря в систему. Дану роботу краще проводити вдвох: один крутить кермо, другий контролює рівень рідини. Автомобіль при цьому заводити не можна, так як це призведе до поломки насоса. Для повної заміни і прокачування системи буде потрібно приблизно 1,5 літра спеціальної рідини. Під’єднуємо поворотну магістраль до бачка системи, і доливаємо рідину до необхідного рівня.

.

За допомогою регулювального болта проводимо регулювання приводного ременя насоса ГУР. Одягаємо приводний ремінь додаткового обладнання і виробляємо його регулювання. Встановлюємо на місце підкрилок, бризговики і колесо, опускаємо переднє колесо. Для перевірки працездатності системи заводимо автомобіль, при цьому колеса повинні бути направлені для прямолінійного руху. Перевіряємо систему при відкритому капоті. При правильно проведеної збірці прокачування насос працює практично безшумно, а в бачку системи відсутні бульбашки повітря. Перевіряємо всі з’єднання, патьоків масла не повинно спостерігатися. Наступний етап перевірки: при заведеному двигуні кілька разів обертаємо рульове колесо від крайньої лівої до правої крайньої точки і перевіряємо місця з’єднання. Кермо повинен обертатися без особливих зусиль, поштовхів і вібрації, патьоки рідини неприпустимі. На цьому все, проведена заміна.

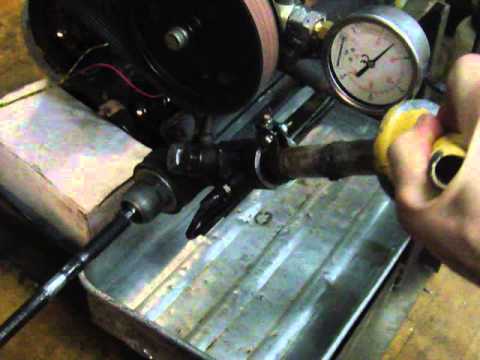

Процедура заміни насоса ГУР Форда Фокус 2гідропідсилювач керма форд фокусПроцедура заміни насоса ГУР Форда Фокус 2Гур, текти масла Ford focus 2Процедура заміни насоса ГУР Форда Фокус 2Заміна масла в гідропідсилювачі керма Ford FusionПроцедура заміни насоса ГУР Форда Фокус 2 Ремонт гідропідсилювача керма ФордПроцедура заміни насоса ГУР Форда Фокус 2стенд 02 перевірка ГУРа
