У житті кожного автолюбителя нерідко зустрічаються такі випадки, коли раптово перестає працювати, або інше електричне обладнання. В таких неприємних ситуаціях насамперед необхідно перевірити зовнішній вигляд запобіжників, які відповідають за роботу приладів, що вийшли з ладу. Призначення плавких вставок полягає в захисті системи електрообладнання від виходу з ладу її споживачів. Причиною тому може стати перевантаження електричної ланцюга або виникнення в ній короткого замикання. На Форд Фокус 2 найбільш часто згорає переривник ланцюга розетки живлення на 12В. Замінити його зовсім просто. Потрібно тільки знати, де знаходиться запобіжник прикурювача.
Плавкі вставки призначені для розмикання ланцюга, коли сила струму всередині неї перевищує допустиме значення. Вони бувають декількох типів:
.
- Багаторазові біметалеві. При спрацьовуванні пристрою «вибиває» кнопка, яку досить натиснути, щоб відновити захисну функцію переривника. Вони розраховані на проходження великого струму і, зазвичай застосовуються на автомобілях УАЗ і ГАЗ.
- Пластмасові циліндричні. Найбільш поширені одноразові вироби з металевими контактами на торцях. Незважаючи на свою популярність, вони часто плавляться із-за неякісної пластмаси. Застосовувалися в автомобілях Форд до початку 80-х років.
- Ножові або штекерні. Бувають трьох розмірів: mini, medium і maxi. Застосовуються на сучасних машинах, в тому числі, і на FordFocus. Такі запобіжники відрізняються двома плоскими контактами, надійністю і зручністю в обігу. Граничне значення струму легко визначається за кольором корпусу пристрою:
7,5
10
15
20
25
30
35
40
60
70
.
80
100
коричневий
червоний
блакитний
жовтий
білий
зелений
.
світло-фіолетовий
помаранчевий
блакитний
коричневий
світло-жовтий
бузковий
.

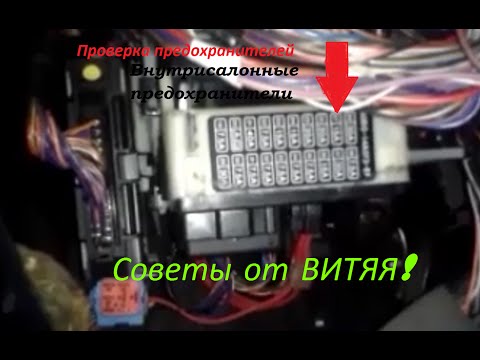

На Форд Фокус кожен блок запобіжників складається з елементів середнього розміру – medium. Один блок розміщується під капотом Ford Focus з боку водія поруч з акумулятором. У ньому містяться запобіжники, розраховані на проходження високого струму і відповідають за роботу компонентів моторного відділення. Інший блок розміщений всередині салону Форд Фокус 2. Він захований під бардачком відразу над ногами пасажира і містить слабкострумові плавкі вставки, в тому числі, і елемент, що відповідає за роботу прикурювача і задній розетки Ford Focus.
Місцезнаходження запобіжника прикурювача
Щоб дістатися до переривника розетки в автомобілі Ford Focus 2, потрібно виконати наступні дії:
- Заглушити мотор Ford Focus і вимкнути запалювання.

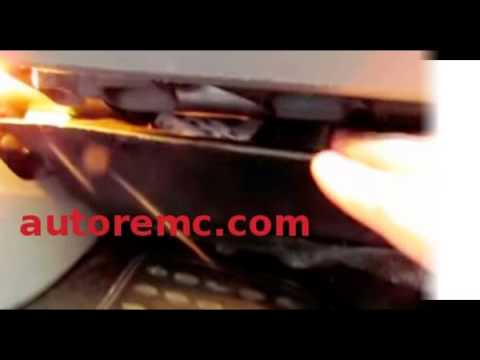

- Зняти декоративну пластмасову поличку під бардачком, потягнувши її вниз.
- Повернути два фіксатори, що утримують внутрішній блок, проти годинникової стрілки. У FordFocus це легко можна зробити руками, не вдаючись до допомоги інших інструментів.

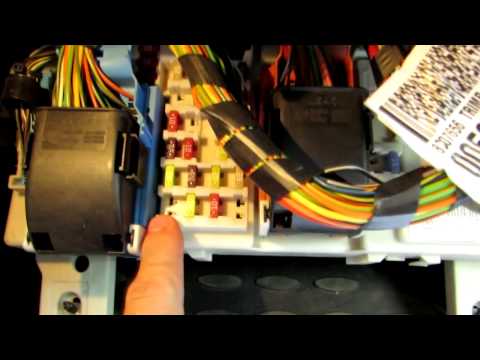

- Обережно висунути блок вниз, відкриваючи доступ до запобіжників і реле.
- По нумерації гнізд визначити потрібний запобіжник. Слід пам’ятати, що внутрішній блок на автомобілях Форд Фокус 2, випущені до 2007 року, застосовувався в одному виконанні, а на моделях, зроблених після 2007 року, – в іншому. Відмінність полягає в схемі розміщення елементів блоку. У старому варіанті плавка вставка задній розетки розміщена в гнізді під номером 39, а в новому – під номером 109. Її номінальний струм – 20А.

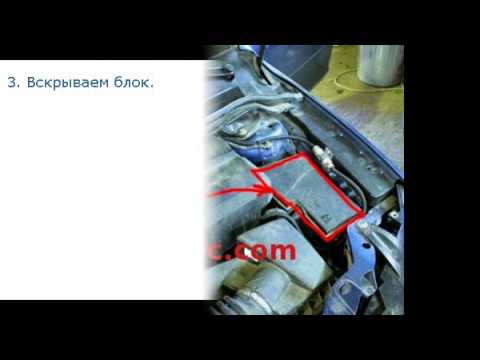

- Відкрити подкапотный блок запобіжників ланцюга Ford Focus 2. На внутрішній стороні його кришки закріплений спеціальний пінцет, яким слід витягнути виріб з гнізда.
Корпус з кольорового прозорого пластику дозволяє візуально визначити стан тонкої нитки усередині переривника. Якщо нитка ціла, значить, пристрій робочий, якщо обірвана – підлягає заміні. У разі перегорання, необхідно знайти і усунути причину виходу з ладу плавкої вставки і лише тоді зробити заміну. Забороняється замінювати запобіжники саморобними перемичками або пристроями з відмінним номіналом сили струму. Це здатне привести до пошкодження електроприладів Форд Фокус або навіть до виникнення пожежі.
