Армопояс на газобетоні - потрібен він і як зробити з цегли

Зміст

Вступ

Газобетон є відмінною альтернативою цеглі. Однак, на жаль, величина показника міцності газобетонних блоків значно нижче. Матеріал погано утримує на своїй поверхні кріпильні елементи.

Кладка з газобетонних блоків володіє своїми особливостями:

Зведення стін повинно здійснюватися на надійному фундаменті.

В процесі роботи необхідно регулярно перевіряти рівність конструкції.

По всьому периметру побудови слід зміцнювати стіни армованим поясом, виготовленим із залізобетону.

При веденні будівельних робіт з порушенням технологічних правил може відбутися розтріскування блоків під впливом тиску покрівлі.

Значення армопояса

Армованим поясом називається монолітна конструкція, розташована по всьому периметру будівлі. Армопояс захищає стіни будинку від руйнування та деформації під впливом навантажень. Технологія зміцнення стіновий поверхні об’єкта передбачає укладання розвантажувального поясу між перекриттями кожного поверху та в місці покрівельної укладання.

Для забезпечення функціональності армопояса, його структура повинна бути:

Безперервною.

В кільцевому стилі.

Замкнутою.

Основні компоненти армопояса:

Арматурний каркас.
Бетонна суміш.
Опалубка або блоки.

Призначення конструкції полягає:

В розподіл несучої навантаження від додаткових поверхів або покрівлі на стіни з метою додання їм міцності.
Захисту фундаменту і стін від тріщин.
У збільшення просторової жорсткості будівлі.

Конструкція забезпечує міцність і надійність несучих стін, збільшує опір будови впливу вітру, температурних перепадів, сейсмічних коливань, усадки грунту і самого будівельного об’єкта.

Габарити армопояса

Габарити армопояса залежать від конструктивної особливості будівельного матеріалу, до якого необхідно прикріпити його. Стіна може бути внутрішньою або зовнішньою. Для кожної категорії будівельниками розглядаються свої конкретні вимоги щодо розмірів споруди.

Внутрішня конструкція зміцнюється армопоясом з показником значення ширини відповідним товщині стіни.

При зміцненні будинку із зовнішнього боку, ширина захисного поясу повинна відповідати ширині стіни без обліку утеплювача і опалубки.

Мінімальна величина висоти споруди відповідає сто п’ятдесят міліметрів. Даний показник не може бути більше ширини стіни.

Варіанти створення армопояса

Встановити розвантажувальний пояс для стін, виготовлених з газобетонних блоків можливо кількома способами:

За допомогою дерев’яної опалубки.

Використовуючи добірні блоки.

При порівнянні цих двох методів, можна зазначити, що устаткування стін армопоясом за допомогою дерев’яної опалубки технологічно складніше здійснити. Другий спосіб, за допомогою добірних блоків набагато простіше, проте доведеться вкласти в нього більшу кількість коштів через використання дорогого будівельного матеріалу.

Не прокладається розвантажувальний пояс:

Під цілісну залізобетонну конструкцію.
Під дерев’яні перекриття, які спираються на блоки.

У разі використання дерев’яних перекриттів, достатньо під балки залити майданчики з бетону товщиною п’ять сантиметрів, які виконують опорну роль, які надійно захистять будівельні блоки від продавлювання.

В залізобетонних конструкціях немає сенсу додаткового захисту внаслідок рівномірного розподілу навантаження на стіни

Створення армопояса за допомогою опалубки

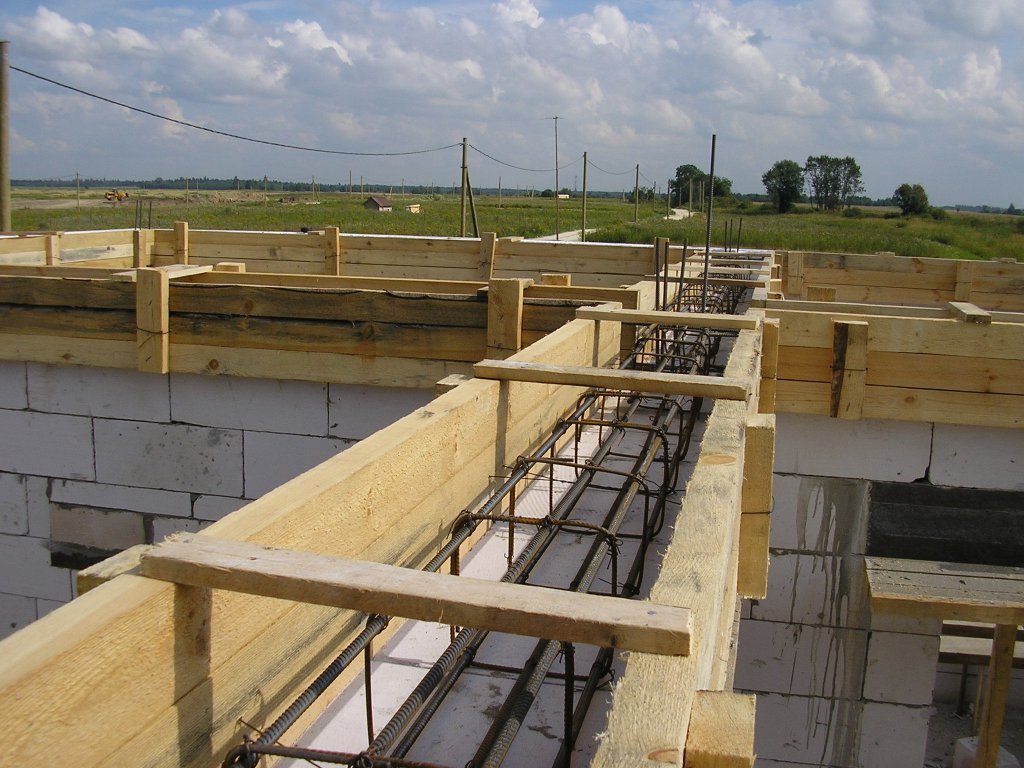

Опалубка для розвантажувального пояса являє собою дерев’яний каркас. Виготовляється він із обрізок дощок, скріплених між собою по зовнішній стороні.

Після здійснення повного складання опалубки, її нижня частина прикріплюється до стіни саморізами, а верхня – поперечними досочными стяжками з проміжком від вісімдесяти до ста сантиметрів. Стяжка необхідна для додання надійності конструкції, інакше при заливці бетону, вона може бути деформована або розчавлена.

Попередньо перед зведенням конструкції слід потурбуватися про придбання необхідних будівельних матеріалів:

Дошки обрізні, мінімальною товщиною в три сантиметри і брус 40х40 для виготовлення опалубки.

Цвяхи для кріплення досочной конструкції до стіни.

Гнучка дріт для додання жорсткості споруди.

Арматурні стрижні діаметром дванадцять міліметрів.

Пінополістирол для утеплення.

Перед початком робіт рекомендовано накреслити схему майбутньої споруди з зазначенням планованих розмірів. На підставі креслення розраховується необхідну кількість будівельних матеріалів.

Використовувані будівельні інструменти:

Дриль.

Ножівка.

Технологія спорудження опалубки

Технологічний процес передбачає проведення робіт у кілька етапів:

Підготовка дерев’яних щитів.

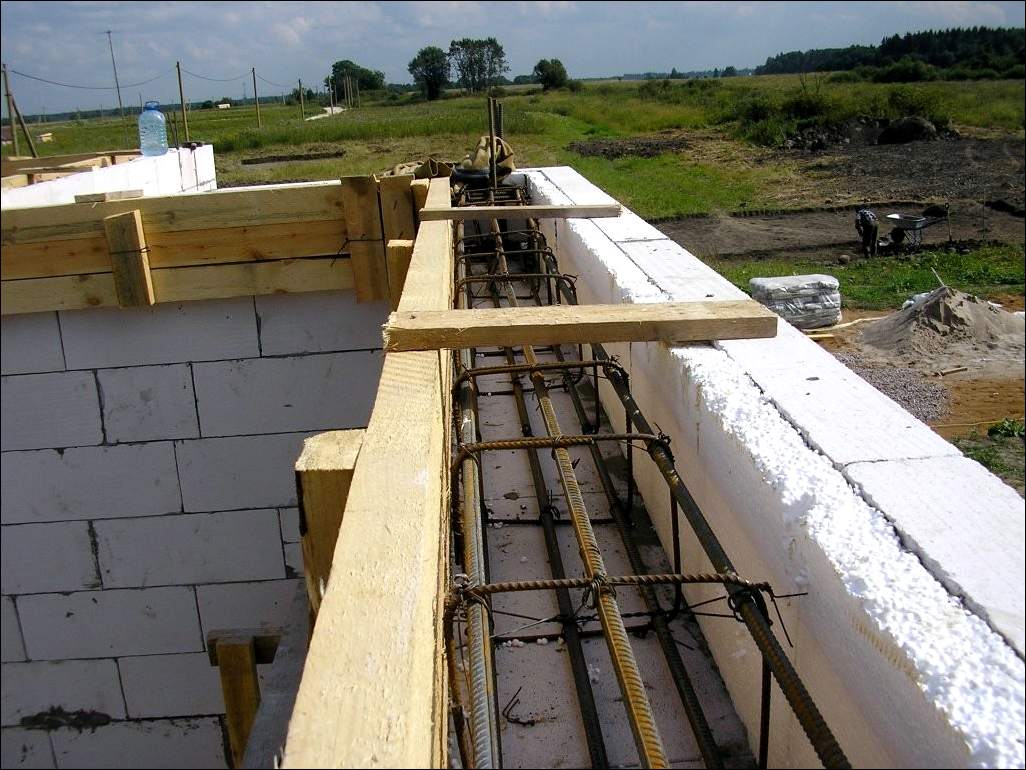

Прокладка шару полістиролу між стіною будинку і дерев’яним щитом для цілей утеплювачів.

Кріплення конструкції до стіни саморізами або довгими цвяхами.

Додаткове кріплення елементів дерев’яної конструкції за допомогою саморізів і дроту.

Складання арматурного каркаса. Первонально слід провести укладання арматурних штирів всередину дерев’яних щитів. Для з’єднання каркас арматури застосовується гнучка дріт. Не рекомендується здійснювати кріплення арматури один до одного зварювальним методом через іржавіння матеріалу всередині бетону.

Заливання цементним розчином.

Армування

Армування проводиться із прутів арматури діаметром від восьми до дванадцяти міліметрів.

Принцип процесу полягає:

У горизонтальному укладанні прутів.

Скріплення їх внахлест гнучкої в’язальним дротом по всьому периметру стіни.

У обвязывании стиків кільцями з дроту діаметром шість міліметрів.

В’язку арматурних прутів слід проводити безпосередньо в опалубці. У готовому вигляді арматурний каркас важкий. При роздільної збиранні конструкції, підняти і розмістити її буде складно. Між газобетонними блоками і каркасом розвантажувального пояса рекомендується прокладання шару каменів або цегли.

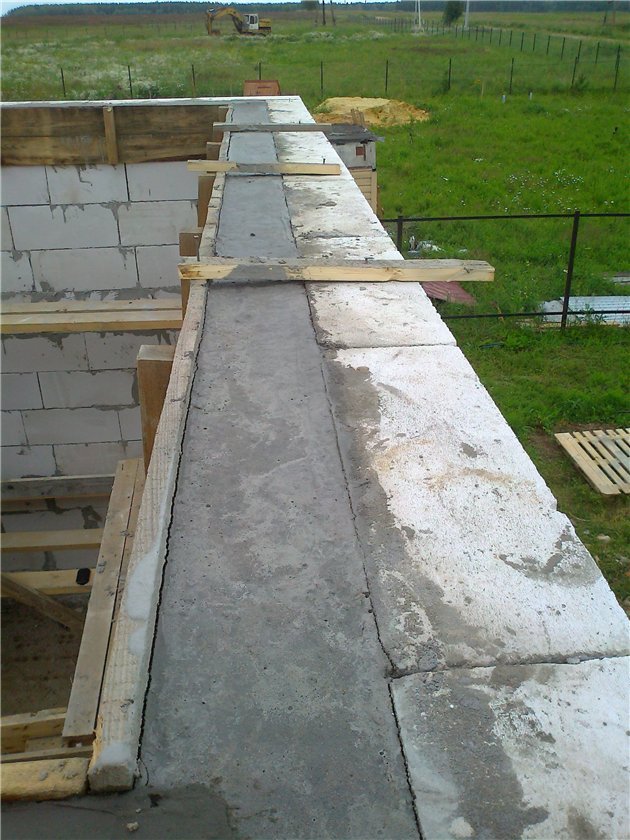

1. Заливка бетону

При придбанні сухої бетонної суміші необхідно використовувати маркування матеріалу не нижче М200.

У разі відсутності продукції необхідної характеристики в магазині можна приготувати її самостійно, застосовуючи такі пропорції у співвідношенні складових:

Щебінь – 4,8 частини.
Цемент – 1 частина.
Пісок – 2,8 частини.

Для збільшення щільності складу щебінь можна замінити на гравій. Після перемішування сухих елементів слід невеликими порціями додати воду, кількість якої повинна відповідати двадцяти відсоткам від загальної кількості суміші.

У технології заливання бетону передбачені норми виконання робіт, які для отримання бажаного функціонального результату слід виконувати:

Заливку необхідно здійснювати за один циклу без переривань, не допускаючи часткового засихання бетонного шару.

Слід уникати в розчині для заливки бульбашок з порожнечею, які в подальшому при засиханні суміші будуть зменшувати міцнісні характеристики конструкції.

Після заливки рекомендується провести ущільнення бетону за допомогою перфоратора зі спеціальною насадкою. Також для ліквідації пустот в розчині застосовують вибровочную машинку, а в разі її відсутності доведеться видаляти пухирці повітря, проштыковывая розчин арматурою.

2. Спорудження розвантажувального пояси з використанням блоків

Опалубкою можуть служити дерев’яні конструкції, блоки з газобетону U-подібної форми Обов’язковою умова до такого будівельного матеріалу є наявність внутрішньої порожнини, яка необхідна для закладки каркаса з арматури і заливки бетону.

Блоки лоткового виду укладаються такої ж ширини, як і стіни. Такий пояс зручно влаштовувати до зовнішніх стін з причини виконання ним додаткової утеплювальної функції, при цьому виключає утворення «містків» холоду.

3. Що потрібно

Спосіб простий і вимагає попереднього придбання будівельного матеріалу – добірних блоків товщиною десять сантиметрів. Перед покупкою слід зробити розрахунок необхідної кількості матеріалу виходячи з запланованої висоти конструкції і периметра об’єкта.

Процес виготовлення конструкції армопояса з використанням добірних блоків

Встановлення добірних блоків на стіну в звичайному порядку.

Армування центральній частині будівельного матеріалу.

Заливання цементним розчином отриманого споруди.

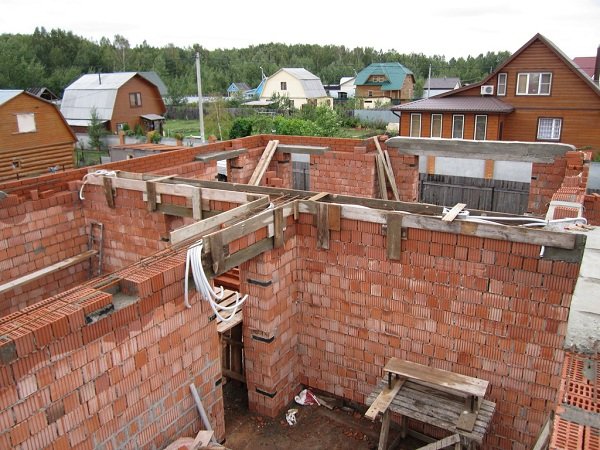

Армопояс з цегли

Завантажувальний пояс можна сконструювати за допомогою цегельної кладки, посиленою арматурної сіткою. Він менш надійний, ніж бетонний і застосуємо тільки для невеликих господарських будівель. Для збільшення показників міцності цегляної конструкції рекомендовано застосування арматури або металевої зварної сітки.

Особливості споруди:

При використанні арматурної сітки з діаметром перетину в п’ять міліметрів рекомендовано її укладання через чотири ряди цеглин.

Ширина конструкції повинна відповідати товщині стіни оброблюваного будівлі.

Висота споруди залежить від типу будівельного матеріалу стін будинку і від виду покрівлі. Середня величина конструкції для стіни з газобетонних блоків становить сорок сантиметрів.

Укріплення стін за допомогою цеглин з вбудованою арматурної сіткою не може повноцінно замінити надання надійності конструктивних елементів з застосуванням залізобетонного аналога.

Утеплення армопояса

Найважливішою особливістю газобетону є низька тепловодность, що забезпечує відсутність фактора промерзання побудованої з нього конструкції навіть при самій низькій температурі навколишнього повітря. Тому при спорудженні зміцнює конструкції важливо, щоб вона не порушувала теплоізоляційних властивостей будинку.

У холодну пору року, а також у періоди різких температурних перепадів на армованому поясі може виникнути конденсат. Для того щоб уникнути цього явища рекомендується провести роботи з утеплення конструкції.

Як утеплюючих теплоізолюючих елементів можна застосовувати пінополістирол, пінопласт і мінеральну вату. В деяких випадках використовують газобетонні блоки з перегородками. При застосуванні мінеральної вати слід залишити невеликий вентиляційний зазор між утеплювачем і облицювальної поверхнею.

Поради організаційних робіт по утепленню об’єкта:

При спорудженні конструкції з метою подальшого її утеплення слід виконувати її з відступом від зовнішньої грані стіни, а не на всю її ширину.

Мінімальна ширина розвантажувального поясу повинна становити двадцять сантиметрів при використанні монолітного бетону і двадцять п’ять сантиметрів у разі застосування цегли.

Утворилося вільний простір після заливки армопояса слід заповнити утеплювачем і закрити пеноблоком, попередньо вирізаним у відповідності з потрібними розмірами.

Бліц-поради

При заливці цементним складом слід стежити, щоб елементи армованої сітки не торкалися стінок опалубки.

Для збільшення функціональності армопояса каркас з арматури встановлюється на поверхні за допомогою рівня.

Міцності бетону після його заливання сприяє періодичне його зволоження, особливо в жарку погоду. Рекомендується зволожувати конструкцію кожен на день протягом п’яти днів. Найкращий ефект досягається при покритті зволоженій поверхні поліетиленовою плівкою.

Знімати опалубку можна через тиждень, проте функціонувати за призначенням, вона буде тільки через два тижні, коли відбудеться повне застигання цементної суміші.

Якщо планується утеплення розвантажувального пояса, то не варто його робити врівень зі стіною. Фахівці рекомендують зробити зсув опалубки всередину з подальшою метою заповнення цієї ніші утеплюючим теплоізоляційним матеріалом.

Не потрібно витрачатися на армований пояс, якщо під фундаментом розташований міцний не насичений водою грунт, стіни з цегли, а також при зведенні одноповерхового будинку з дерев’яними балками, а не залізобетонними панелями.
