Кріплення предметів до стін з важкого і пористого бетонів може виконуватися різними способами, однак найбільш простим і надійним є анкеровка. Для її реалізації застосовуються спеціальні анкера для бетону, про які ми поговоримо в цій статті.

Анкера для бетону: розміри

Анкер для бетону

На сторінці розглянуті анкера для бетону. Ми вивчимо їх класифікацію за розмірами, способом кріплення і матеріалом виготовлення, а також наведемо інструкцію з монтажу анкерних болтів в бетонних стінах.

З чого влаштовано і як працює анкер?

Анкер являє собою кріпильну конструкцію, яка фіксується в несучої поверхні і утримує на ній який-небудь предмет. Такі болти надійно кріпляться до стіни за рахунок поєднання 3-ох факторів — тертя, упору і замонолічування.

Розглянемо кожен з них детальніше:

  • Тертя. Встановлений в стіну з піноблоку або газосилікатних блоків анкер передає на несучий матеріал навантаження за рахунок тертя зі стінками посадочного отвору. Щоб фіксація була міцною, необхідна розпирає сила, що перешкоджає вильоту болта з гнізда. Така сила забезпечується розпірними цангами.
  • Наголос. Навантаження від утримуваного предмета на анкер компенсується стійкістю до зминання матеріалу, з якого виготовлений сам кріпильний елемент. Стінні болти будуть надійними лише в тому випадку, якщо їх стійкість до зламу буде вище, ніж діюча навантаження.
  • Замоноличивание (характерно лише для хімічних анкерів, не мають розпірок і наполегливих частин), в яких навантаження компенсуються напругою, що виникла в результаті склеювання кріпильного елемента і пінобетону або газосилікату.
  • Конструкція стандартних анкерів складається з двох основних частин — нерозпірною і розпірною. Розпірна частина складається з 2-4 цанг, які при забиванні в стіну змінюють свої розміри і «намертво» фіксують кріплення до несучої конструкції. Анкера для газобетону і пінобетону можуть оснащуватися манжетами — пластинчастої облямівкою біля шапки, яка не дає болту повністю увійти в посадочне отвори.

    Анкера для бетону: розміри

    Анкер в бетоні

    В процесі експлуатації анкерних болтів, якщо діюча на них навантаження буде перевищувати деформаційну стійкість матеріалу виготовлення, можуть виникати всілякі пошкодження кріплень. Найбільш поширеними деформаціями є:

    • вирив — конструкція вилітає з отвору в несучій поверхні зі збереженням цілісності останньої;
    • зріз — злам болта в площині входження в стіну;
    • пластичний згин — часткова деформація і викривлення конструкції, які відбуваються в результаті впливу надмірних згинальних навантажень;
    • вирив несучої поверхні разом з кріпленням — відбувається при слабкій деформаційної стійкості несучої підстави;
    • корозія — руйнування кріпильного елемента іржею, що виникає в умовах підвищеної вологості навколишнього середовища і при регулярному контакті з водою;
    • плавлення — деформація кріплення під впливом високих температур при пожежі.

    Анкеровка ніздрюватих бетонів (газосилікат, пінобетон), найчастіше руйнується із-за вильоту несучої поверхні разом з кріпленням. Її причиною є порівняно невелика стійкість легких бетонів до точкових навантажень, що потребує використання при фіксації предметів збільшеної кількості болтів.

    Монтаж анкерів (відео)

    Класифікація анкерних кріплень

    Анкера діляться на різновиди виходячи з таких факторів як форма, розмір, матеріал виготовлення і спосіб монтажу. Розглянемо класифікацію кріплень залежно від їх форми:

  • Анкер клиновий із гайкою. Використовується для фіксації масивних конструкцій, може витримувати значну вагу. Для монтажу необхідно з допомогою свердла або перфоратора в стіни з блоків проробити отвір і вбийте в нього болт, далі починається закручування гайки. В процесі переміщення по стрижню гайка буде розширювати розпірний клин, що призведе до його розширення і надійної фіксації кріплення.
  • Розпірний з гайкою. В плані конструкції схожий на клиновий болт, однак замість розширюється клина в ньому використовується більш квола втулка. Відрізняється невеликою вартістю і меншою, ніж у аналога, несучою здатністю.
  • Ударний (забивний), без гайки. Розширення розпірного елемента відбувається не в результаті закручування гайки на вже забитий анкері, а безпосередньо в процесі забивання в стіну. Даний вид кріплень використовується виключно для стін з важкого бетону, для пінобетону і газосилікатних блоків його застосовувати не можна, зважаючи на значний ризик розтріскування стін.
  • Анкера для бетону: розміри

    Різновиди анкерів

    За матеріалом виготовлення всі кріплення поділяються на сталеві, латунні, алюмінієві і нержавіючі. В окрему групу входять хімічні анкера — це вклеивающиеся вироби, які складаються з 2-ух частин: стального стержня і інжекційного маси, якою заповнюється вільний простір між стінками посадочного отвору і стрижнем.

    В якості речовини, що склеює найчастіше використовуються синтетичні смоли, здатні проникати в пори пінобетону і газосилікату, і після тужавіння утворювати монолітне з’єднання, що забезпечує підвищену надійність кріплення.

    Анкера для бетону: розміри

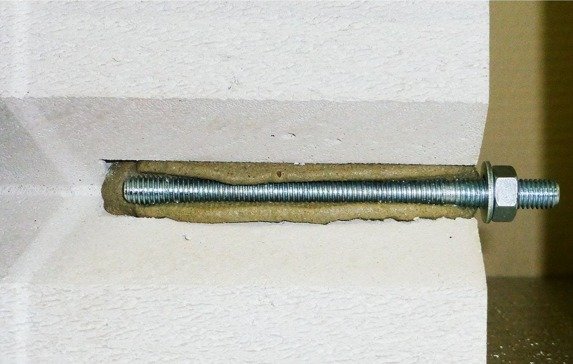

    Хімічний анкер для бетону

    Хімічна анкеровка значно перевершує звичайний аналог по здатності витримувати високе навантаження, при цьому синтетична смола захищає сталевий сердечник від впливу агресивних середовищ (така технологія може бути реалізована навіть під водою). Однак через високу вартість і труднощів при подальшому демонтаж, даний спосіб анкерування у вітчизняному будівництві поширений вкрай слабо.

    Основні типорозміри та технологія монтажу анкерів

    Розмірна сітка кріпильних елементів визначається положеннями ГОСТ №24379 «Анкерний болт для бетону». Згідно з цим документом, всі болти класифікуються на 3 групи:

    • малі — діаметр 8 мм, довжина-55 мм;
    • середні — діаметр до 12 мм, довжина 120 мм;
    • великі — діаметр до 24 мм, довжина до 220 мм

    Також існують болти для наскрізного монтажу, які при забиванні в стіну проходять всю її товщину. Такі конструкції відрізняються збільшеною довжиною стержня, яка може досягати 400 мм. Маркування кріпильний виробів уніфікована, вона складається з номенклатури типу М8×70, в якій: М8 — діаметр (8 мм), 70 — довжина стрижня.

    Анкера для бетону: розміри

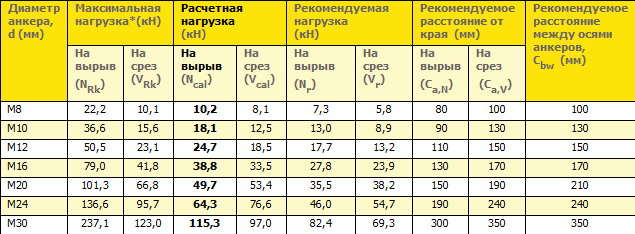

    Характеристики анкерів різних типорозмірів

    Ціна кріпильний виробів сильно залежить від їх різновиди і типорозміру, а також від компанії виробника. Так, дешеві болти китайського виробництва можна знайти за ціною 3-20 рублів за штуку, тоді як вартість фірмових анкерів починається з 10 рублів за вироби малого типорозміру. Враховуйте, що у великих будівельних магазинах анкерні болти продаються не поштучно, а упаковками по 100, 500 і 1000 шт.

    Монтаж анкерних кріплень до стіни з газобетону і пінобетону виконується за наступним алгоритмом:

  • В несучої поверхні за допомогою перфоратора просвердлюється отвори діаметр і довжина якого повинні бути на 2 мм більше розмірів болта. Тут важливо не перестаратися, так як якщо розпірний механізм буде «гуляти» в гнізді, то ні про яке надійному кріпленні не може бути й мови.
  • З просвердленого отвори з допомогою продувки віддаляється пил і крихти бетону, наявність яких негативно позначається на міцності фіксації. Для цього підійде звичайний пилосос, однак в господарстві краще мати будівельний аналог.
  • Анкер вставляється в отвір і подальші операції залежать від типу кріплення. Якщо використовується ударний болт, то його треба просто забити молотком на потрібну глибину. При монтажі анкера з гайкою стрижень потрібно вставити посадочне гніздо і потім накрутити гайку ключем відповідного розміру.
  • По завершенню установки необхідно переконатися в надійності кріплення — вручну його витягнути, якщо спроби не увінчалися успіхом, значить все зроблено правильно.
